Fanuc A860-2070-T371 | Απόλυτος Κωδικοποιητής Παλμών BiA1000 — Σερβοκινητήρες Beta i B-Series, βiS4/3000-B έως βi22

Επισκόπηση

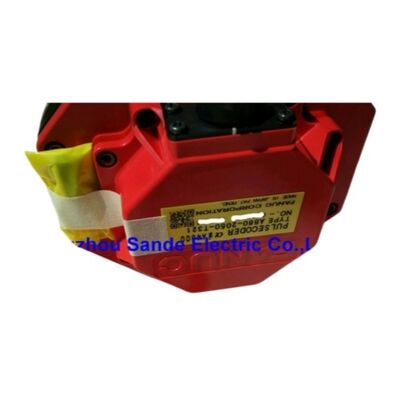

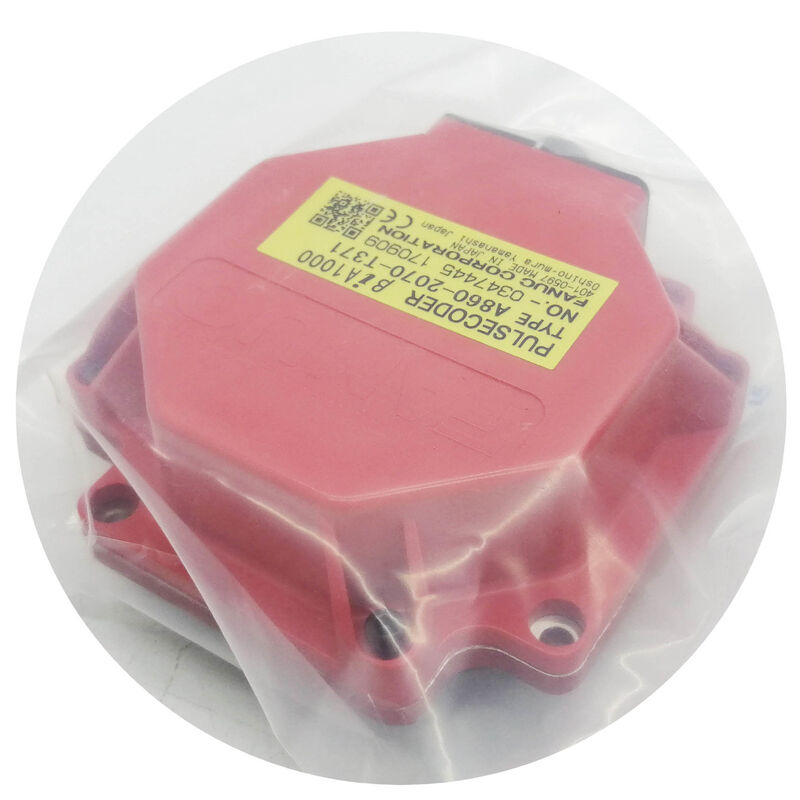

Ο Fanuc A860-2070-T371 είναι ο απόλυτος κωδικοποιητής παλμών BiA1000 για τους σερβοκινητήρες Fanuc Beta i B-γενιάς — η παραλλαγή κωδικοποιητή ειδική για τους τρέχοντες κινητήρες B-series που ξεκινούν από τον βiS4/3000-B και εκτείνονται έως τους βi4, βi8, βi12, βi22, και άλλες παραλλαγές Beta i B-series.

Αντιπροσωπεύει τον κωδικοποιητή υψηλότερης ανάλυσης που διατίθεται στην οικογένεια κωδικοποιητών παλμών Fanuc Beta i, παρέχοντας απόλυτη ανάδραση 1.000.000 παλμών ανά περιστροφή στον συνδεδεμένο ενισχυτή σερβοκινητήρα.

Το επίθημα "B" στην ονομασία του κινητήρα είναι ο βασικός δείκτης συμβατότητας. Όταν η Fanuc μετέτρεψε τους κινητήρες Beta i από την τυπική σειρά στην γενιά B (ή μοντέλο B), ο κωδικοποιητής άλλαξε από τα προηγούμενα σχέδια BiA128 ή BiA1000 στην έκδοση με επίθημα T371 που αντιπροσωπεύεται από αυτόν τον αριθμό εξαρτήματος.

Αυτή η αλλαγή δεν είναι αμφίδρομα εναλλάξιμη — ο A860-2070-T371 είναι ειδικά σχεδιασμένος για τη μηχανική και ηλεκτρική διεπαφή του κινητήρα B-series, και η αντικατάσταση μιας παλαιότερης παραλλαγής T321 ή T301 σε έναν κινητήρα B-series δεν θα παράγει σωστή λειτουργία.

Με απόλυτη ανάλυση 1.000.000 ppr, ο BiA1000 παρέχει στο CNC μια πλήρη, σαφή αναφορά θέσης από τη στιγμή που ενεργοποιείται η μηχανή — δεν απαιτείται κύκλος επαναφοράς αναφοράς για την επαναδημιουργία της θέσης μηδέν του άξονα.

Η απόλυτη θέση διατηρείται μέσω ενός κυκλώματος εφεδρικής μπαταρίας εντός του ενισχυτή.

Εάν η τάση της μπαταρίας πέσει κάτω από το όριο παρακολούθησης, το CNC εκδίδει συναγερμό μπαταρίας και η απόλυτη αναφορά θέσης πρέπει να επαναδημιουργηθεί μέσω μιας χειροκίνητης επαναφοράς αναφοράς πριν μπορέσει να συνεχιστεί η παραγωγή.

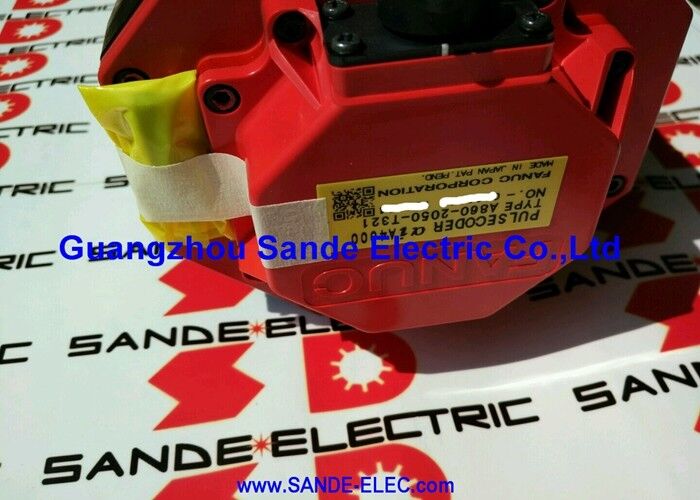

Ο BiA1000 κατασκευάζεται χρησιμοποιώντας τον ενσωματωμένο οπτικό δίσκο και τον σχεδιασμό επεξεργασίας σήματος της Fanuc, ο οποίος ενσωματώνει ολόκληρη τη διάταξη του κωδικοποιητή σε μια σφραγισμένη μονάδα που τοποθετείται απευθείας στο πίσω μέρος του άξονα του σερβοκινητήρα.

Αυτή η κατασκευή παρέχει πολύ υψηλή αντοχή σε κραδασμούς και δονήσεις σε σύγκριση με τα παραδοσιακά ξεχωριστά σχέδια κωδικοποιητών, αλλά σημαίνει επίσης ότι η μονάδα δεν είναι επισκευάσιμη στο πεδίο με τη συμβατική έννοια. Οι εσωτερικές βλάβες εξαρτημάτων απαιτούν πλήρη αντικατάσταση του κωδικοποιητή αντί για επισκευή σε επίπεδο εξαρτήματος.

Βασικές Προδιαγραφές

BiA1000 έναντι BiA128 — Διάκριση Ανάλυσης και Γενιάς Κινητήρα

Η οικογένεια κωδικοποιητών Beta i καλύπτει δύο κύριες κατηγορίες ανάλυσης. Ο BiA128 (128K ppr απόλυτη, σειρά A860-2020) ταιριάζει στους παλαιότερους και μικρότερους κινητήρες Beta i — η κατηγορία ai2 και παρόμοιες.

Ο BiA1000 (1M ppr απόλυτη, σειρά A860-2070) εξυπηρετεί τους μεγαλύτερους και νεότερους κινητήρες Beta i, συμπεριλαμβανομένης της σειράς B-γενιάς που καλύπτεται από αυτόν τον αριθμό εξαρτήματος.

Η διαφορά δεν είναι απλώς η ανάλυση: η μηχανική τοποθέτηση, η γεωμετρία σύζευξης άξονα και η ηλεκτρική διεπαφή διαφέρουν μεταξύ των δύο οικογενειών, καθιστώντας την διασταυρούμενη αντικατάσταση φυσικά αδύνατη χωρίς τροποποίηση.

Η ανάλυση 1M ppr του BiA1000 παρέχει εξαιρετικά λεπτή ανάδραση θέσης, συμβάλλοντας άμεσα στην ομαλή ρύθμιση ταχύτητας και την καταστολή κυματισμού ροπής χαμηλής ταχύτητας που χαρακτηρίζουν την απόδοση των σύγχρονων κινητήρων Beta i.

Σε 1M μετρήσεις ανά περιστροφή, ο ενσωματωτής CNC έχει πολύ περισσότερα δεδομένα ενημέρωσης θέσης ανά περιστροφή κινητήρα από τα παλαιότερα σχέδια κωδικοποιητών 128K ή 3000P — η εκτίμηση ταχύτητας που προκύπτει από διαφορικά θέσης είναι ομαλότερη, γεγονός που μεταφράζεται σε καλύτερη σταθερότητα βρόχου σερβοκινητήρα τόσο σε χαμηλές ταχύτητες όσο και κατά τη διάρκεια λεπτών κινήσεων περιγράμματος.

Κρισιμότητα Αποθέματος και Στρατηγική Ανταλλαγής

Ειδικοί σε αυτόν τον κωδικοποιητή περιγράφουν σταθερά τον A860-2070-T371 ως κρίσιμο απόθεμα: η ζήτηση προέρχεται τόσο από επισκευές κινητήρων όσο και από άμεσες ανάγκες αντικατάστασης όταν οι κωδικοποιητές αποτυγχάνουν σε λειτουργία, ενώ η νέα προμήθεια από τη Fanuc περιορίζεται από τη σχετικά μικρή εγκατεστημένη βάση σε σύγκριση με παραλλαγές κωδικοποιητών alpha i μεγαλύτερου όγκου. Σε αντίθεση με τους κωδικοποιητές alpha i που εμφανίζονται σε πολύ περισσότερα μοντέλα μηχανών παγκοσμίως, η δεξαμενή κωδικοποιητών Beta i B-series είναι μικρότερη.

Η πρακτική συνέπεια για τον σχεδιασμό συντήρησης είναι σαφής: εάν μια μηχανή χρησιμοποιεί κινητήρες Beta i B-series, η εξασφάλιση τουλάχιστον ενός εφεδρικού A860-2070-T371 ως εφεδρικό εξάρτημα μειώνει σημαντικά τον κίνδυνο εκτεταμένης διακοπής λειτουργίας όταν αποτυγχάνει ένας κωδικοποιητής. Τα προγράμματα ανταλλαγής — παροχή του ελαττωματικού κωδικοποιητή ως πυρήνα — είναι η πιο οικονομικά αποδοτική διαδρομή υπηρεσίας όπου διατίθενται δοκιμασμένες, εγγυημένες μονάδες ανταλλαγής.

Συχνές Ερωτήσεις

Ε1: Πώς μπορώ να επιβεβαιώσω εάν ο κινητήρας Beta i μου απαιτεί συγκεκριμένα τον A860-2070-T371, αντί για μια παλαιότερη παραλλαγή BiA1000;

Το επίθημα "-B" (ή παραλλαγή "#B") του αριθμού εξαρτήματος του κινητήρα επιβεβαιώνει τους κινητήρες B-γενιάς που απαιτούν τον κωδικοποιητή T371. Για παράδειγμα, οι κινητήρες βiS4/3000-B φέρουν ρητά την ονομασία B.

Εάν η πινακίδα του κινητήρα δείχνει έναν αριθμό εξαρτήματος που τελειώνει σε -B ή το σώμα του κινητήρα είναι φυσικά επισημασμένο ως μοντέλο B, αυτός είναι ο σωστός κωδικοποιητής.

Παλαιότεροι κινητήρες Beta i χωρίς την ονομασία B χρησιμοποιούν την παραλλαγή T321 ή T301 της ίδιας οικογένειας BiA1000. Σε περίπτωση αμφιβολίας, διασταυρώστε τον αριθμό προδιαγραφών παραγγελίας του κινητήρα με την τεκμηρίωση κινητήρων της Fanuc για το σωστό επίθημα κωδικοποιητή.

Ε2: Ο κωδικοποιητής περιγράφεται ως μη επισκευάσιμος — είναι αυτός περιορισμός σχεδιασμού ή πολιτική υπηρεσίας;

Και τα δύο. Η Fanuc κατασκευάζει τον κωδικοποιητή BiA1000 ως σφραγισμένη, ενσωματωμένη διάταξη — ο οπτικός δίσκος, η διάταξη ρουλεμάν, η πλακέτα επεξεργασίας σήματος και ο σύνδεσμος είναι όλοι εργοστασιακά συνδεδεμένοι μαζί χωρίς επισκευάσιμα υποεξαρτήματα προσβάσιμα από έξω. Εσωτερικές βλάβες στον οπτικό δίσκο, το ρουλεμάν ή το επίπεδο PCB δεν μπορούν να αντιμετωπιστούν σε επίπεδο εξαρτήματος χωρίς εξειδικευμένο εξοπλισμό που η Fanuc δεν παρέχει στην αγορά μετά την πώληση.

Ορισμένες υπηρεσίες τρίτων ισχυρίζονται δυνατότητα επισκευής, αλλά τα αποτελέσματα είναι ασυνεπή, και μια αποτυχημένη επισκευή ενός κωδικοποιητή που είναι συνδεδεμένος σε έναν λειτουργικό κινητήρα κινδυνεύει να χάσει δεδομένα απόλυτης θέσης και να προκαλέσει περαιτέρω ζημιά στον άξονα. Η ανταλλαγή με επαληθευμένη, δοκιμασμένη υπό φορτίο μονάδα είναι η καθιερωμένη πρακτική του κλάδου.

Ε3: Τι συμβαίνει με την απόλυτη θέση όταν η τροφοδοσία της μηχανής είναι απενεργοποιημένη και η μπαταρία δεν είναι συνδεδεμένη;

Η απόλυτη θέση κάθε άξονα αποθηκεύεται σε μνήμη RAM με εφεδρική μπαταρία εντός του ενισχυτή — όχι στον ίδιο τον κωδικοποιητή. Ο κωδικοποιητής παρέχει τα δεδομένα μέτρησης. ο ενισχυτής διατηρεί τη συσσωρευμένη απόλυτη αναφορά.

Εάν χαθεί η τροφοδοσία της μπαταρίας ενώ η μηχανή είναι απενεργοποιημένη, τα αποθηκευμένα δεδομένα απόλυτης θέσης στον ενισχυτή χάνονται. Κατά την επόμενη ενεργοποίηση, το CNC ανιχνεύει την απώλεια δεδομένων θέσης και απαιτεί έναν πλήρη κύκλο επαναφοράς αναφοράς για κάθε επηρεαζόμενο άξονα πριν μπορέσει να συνεχιστεί η παραγωγή.

Η μπαταρία βρίσκεται στον ενισχυτή σερβοκινητήρα ή σε μια ειδική μονάδα μπαταρίας, όχι στον κωδικοποιητή — η επιθεώρηση και η αντικατάσταση των μπαταριών στο σωστό χρονοδιάγραμμα είναι η προληπτική ενέργεια.

Ε4: Μπορεί ο A860-2070-T371 να αντικατασταθεί με τον παλαιότερο A860-2070-T321 στον ίδιο κινητήρα;

Οι T371 και T321 αντιπροσωπεύουν διαφορετικές αναθεωρήσεις υλικού εντός της οικογένειας BiA1000.

Ο T371 είναι ειδικά σχεδιασμένος για κινητήρες B-γενιάς, και ο T321 είναι για την παλαιότερη μη-B γενιά.

Η τοποθέτηση ενός T321 σε έναν κινητήρα B-γενιάς συνήθως οδηγεί είτε σε σφάλμα παραμέτρων είτε σε αναξιόπιστη ανάδραση θέσης λόγω διαφορών στη φυσική διεπαφή στην σύζευξη κωδικοποιητή-άξονα και ενδεχομένως στη διεπαφή σήματος στον ενισχυτή.

Πάντα να αντιστοιχίζετε το επίθημα T με τη γενιά του κινητήρα.

Ε5: Ποιον κωδικό συναγερμού παράγει το CNC όταν αποτυγχάνει αυτός ο κωδικοποιητής, και πώς διακρίνεται το σφάλμα από ένα σφάλμα καλωδίου;

Τα σφάλματα επικοινωνίας σειριακού κωδικοποιητή συνήθως εμφανίζονται ως Συναγερμός Σερβοκινητήρα 360 (Σφάλμα επικοινωνίας στον κωδικοποιητή παλμών) ή Συναγερμός 368/369 ανάλογα με τη γενιά CNC και τον εμπλεκόμενο άξονα.

Ένα σφάλμα καλωδίου μεταξύ του ενισχυτή και του κωδικοποιητή παράγει παρόμοιους συναγερμούς.

Για να διακρίνετε τον κωδικοποιητή από το καλώδιο: πρώτα αντικαταστήστε το καλώδιο ανάδρασης με ένα καλώδιο καλής γνώσης από άλλο άξονα. Εάν ο συναγερμός ακολουθήσει το καλώδιο στον νέο άξονα, το καλώδιο είναι ελαττωματικό. Εάν παραμείνει στον αρχικό άξονα με το νέο καλώδιο, ο κωδικοποιητής ή η σύνδεσή του με τον ενισχυτή είναι ελαττωματικός.

Επιθεωρήστε τον σύνδεσμο και στα δύο άκρα για λυγισμένες ακίδες ή μόλυνση πριν καταλήξετε ότι ο ίδιος ο κωδικοποιητής έχει αποτύχει.
