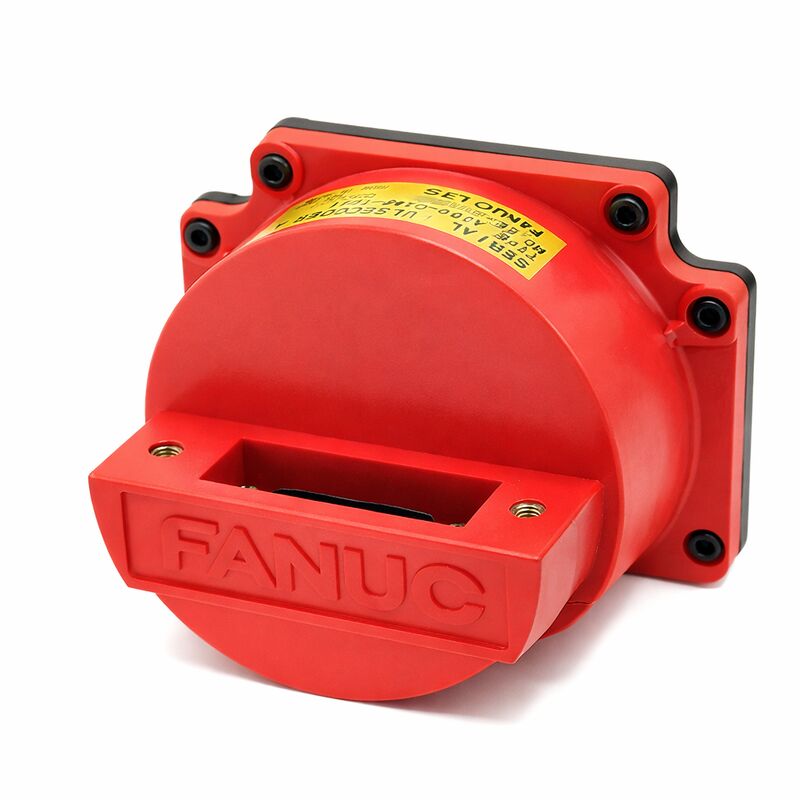

Fanuc A860-0370-T002 | Alpha αA1000 Κωδικοποιητής Παλμών — 1.000.000P, Κωδικοποιητής Σερβοκινητήρα AC CNC, Καταργήθηκε από τον Κατασκευαστή

Επισκόπηση

Το Fanuc A860-0370-T002 είναι η παραλλαγή T002 του απόλυτου κωδικοποιητή παλμών αA1000 της Fanuc για σερβοκινητήρες AC μεγάλης κλίμακας της σειράς alpha.

Όπως όλα τα μέλη της οικογένειας κωδικοποιητών A860-0370, παρέχει απόλυτη σειριακή ανάδραση θέσης 1.000.000 ppr — η προδιαγραφή υψηλής ανάλυσης ταιριάζει με τα χαρακτηριστικά ροπής και τις ταχύτητες λειτουργίας των κινητήρων της κλάσης α12 έως α40.

Η Fanuc έχει καταργήσει το A860-0370-T002, πράγμα που σημαίνει ότι δεν είναι πλέον διαθέσιμο μέσω των τυπικών καναλιών διανομής της Fanuc ως νέο προϊόν.

Όλη η προμήθεια αντικατάστασης προέρχεται από την δευτερογενή αγορά: προγράμματα ανταλλαγής κινητήρων, ελεγχόμενα πλεονάσματα από την αποσυναρμολόγηση μηχανών και διαχειριζόμενα αποθέματα υπηρεσιών.

Η κατάληξη T002 διακρίνει τη διαμόρφωση του συνδετήρα ή τη μηχανική εφαρμογή αυτής της παραλλαγής από την T001 εντός της ίδιας οικογένειας A860-0370.

Και οι δύο παραλλαγές εξυπηρετούν την ίδια μεγάλη γκάμα κινητήρων alpha, φέρουν την ίδια ανάλυση αA1000 1M ppr και είναι συμβατές με τα ίδια CNC συστήματα ελέγχου και ενισχυτές.

Η φυσική διαφορά έγκειται στον τρόπο σύνδεσης του κωδικοποιητή με το καλώδιο ανάδρασης από την πλευρά του κινητήρα — ο συγκεκριμένος τύπος συνδετήρα που ταιριάζει με το υπάρχον συγκρότημα καλωδίου στο μηχάνημα καθορίζει ποια παραλλαγή T-suffix είναι η σωστή αντικατάσταση.

Η κατανόηση της καταργημένης κατάστασης αυτού του εξαρτήματος έχει πρακτικές επιπτώσεις πέρα από την απλή προμήθεια.

Όταν η τεκμηρίωση ενός μηχανήματος αναφέρει το A860-0370-T002 και αυτή η ακριβής παραλλαγή δεν είναι διαθέσιμη, το ερώτημα της υπηρεσίας γίνεται: μπορεί να χρησιμοποιηθεί η T001 (ή άλλη παραλλαγή T-suffix με ισοδύναμα χαρακτηριστικά ανάδρασης) με την κατάλληλη προσαρμογή καλωδίου, και το χρονοδιάγραμμα παραγωγής του μηχανήματος ανέχεται την επιπλέον εργασία που απαιτεί η προσαρμογή;

Για πολλές εγκαταστάσεις, μια λειτουργική T001 με προσαρμογέα καλωδίου είναι προτιμότερη από μια παρατεταμένη διακοπή λειτουργίας του μηχανήματος εν αναμονή αποθέματος ειδικά για T002.

Βασικές Προδιαγραφές

Διαχείριση Καταργημένου Κωδικοποιητή — Πρακτικές Θεωρήσεις

Όταν ο ΚΑΕ σταματά την παραγωγή ενός συγκεκριμένου αριθμού εξαρτήματος κωδικοποιητή, η στρατηγική προμήθειας μετατοπίζεται από την αντιδραστική στην προληπτική.

Για μια εγκατάσταση με πολλαπλά μηχανήματα που λειτουργούν με κινητήρες Fanuc alpha που χρησιμοποιούν το A860-0370-T002, η πιο αποτελεσματική προσέγγιση είναι η διενέργεια ελέγχου: πόσοι κινητήρες έχουν αυτόν τον κωδικοποιητή, ποια είναι η κατά προσέγγιση ηλικία και οι ώρες λειτουργίας κάθε κινητήρα, και ποια είναι η συνέπεια της βλάβης αυτού του κινητήρα αύριο;

Οι απαντήσεις σε αυτές τις ερωτήσεις καθορίζουν πόσο εφεδρικό απόθεμα κωδικοποιητή είναι κατάλληλο να διατηρηθεί.

Τα προγράμματα ανταλλαγής υπηρεσιών προσφέρουν μια εναλλακτική λύση στην άμεση διατήρηση εφεδρικού αποθέματος. Σύμφωνα με ένα τυπικό πρόγραμμα ανταλλαγής, ένα ελαττωματικό A860-0370-T002 αποστέλλεται σε εξειδικευμένο πάροχο υπηρεσιών με αντάλλαγμα μια δοκιμασμένη, εγγυημένη ισοδύναμη μονάδα από το διαχειριζόμενο απόθεμά του.

Αυτή η προσέγγιση διατηρεί το δεσμευμένο κεφάλαιο σε εφεδρικό απόθεμα στο ελάχιστο, ενώ διατηρεί την ικανότητα γρήγορης αντίδρασης σε περιστατικά διακοπής λειτουργίας του μηχανήματος — υπό την προϋπόθεση ότι ο πάροχος ανταλλαγής διατηρεί επαρκές απόθεμα της απαιτούμενης παραλλαγής.

Ανάλυση αA1000 στο Πλαίσιο Κινητήρων Large Alpha

Η ανάλυση 1M ppr του αA1000 αξίζει κάποια επιπλέον προοπτική σε σύγκριση με πιο μέτριες προδιαγραφές κωδικοποιητή.

Στην ονομαστική ταχύτητα 2000rpm του κινητήρα α22/2000, το αA1000 παράγει 33,3 εκατομμύρια απόλυτες ενημερώσεις θέσης ανά δευτερόλεπτο.

Σε πρακτικούς όρους ελέγχου σερβο, αυτό σημαίνει ότι η εκτίμηση ταχύτητας που υπολογίζεται από τον ενισχυτή σερβο από διαδοχικά δείγματα θέσης προέρχεται από μια πολύ πυκνή ροή δεδομένων — τα διαστήματα δειγματοληψίας θέσης είναι τόσο σύντομα στην ονομαστική ταχύτητα που ο θόρυβος της εκτίμησης ταχύτητας είναι ελάχιστος, συμβάλλοντας στην ομαλή ρύθμιση της ταχύτητας που καθιστά αυτούς τους κινητήρες κατάλληλους για εφαρμογές μηχανικής κατεργασίας ακριβείας.

Για σύγκριση, ένας κωδικοποιητής 64K (αA64) στον ίδιο κινητήρα στις 2000rpm θα παρήγαγε 2,13 εκατομμύρια ενημερώσεις ανά δευτερόλεπτο — ακόμα γρήγορο, αλλά με αναλογικά πιο χονδροειδή εκτίμηση ταχύτητας ανά κύκλο ελέγχου.

Η επιλογή 1M ppr για κινητήρες large alpha αντικατοπτρίζει την κρίση της μηχανικής σερβο της Fanuc ότι η ανάλυση αA64 που διατίθεται για μικρότερους κινητήρες δεν ήταν επαρκής για βέλτιστο έλεγχο ταχύτητας κινητήρων large alpha υψηλής αδράνειας και υψηλής ροπής στις ονομαστικές συνθήκες λειτουργίας τους.

Συχνές Ερωτήσεις

Ε1: Δεδομένου ότι το A860-0370-T002 έχει καταργηθεί, ποιες είναι οι ρεαλιστικές επιλογές για τους χειριστές μηχανών;

Υπάρχουν τρεις κύριες επιλογές.

Πρώτον, προμηθευτείτε πλεονάζουσες μονάδες T002 από ειδικούς της δευτερογενούς αγοράς — η διαθεσιμότητα ποικίλλει, και οι δοκιμασμένες μονάδες ανταλλαγής με εγγύηση είναι προτιμότερες από τις μη δοκιμασμένες πλεονάζουσες.

Δεύτερον, χρησιμοποιήστε μια T001 ή άλλη παραλλαγή T-suffix A860-0370 με την κατάλληλη προσαρμογή καλωδίου στο άκρο του κινητήρα, εάν ο συνδετήρας της παραλλαγής μπορεί να φιλοξενηθεί από την εγκατάσταση καλωδίου του κινητήρα.

Τρίτον, επικοινωνήστε με έναν εξουσιοδοτημένο αντιπρόσωπο σέρβις της Fanuc για να προσδιορίσετε εάν η Fanuc έχει εκδώσει επίσημο αριθμό εξαρτήματος αντικατάστασης ή διασταυρούμενης αναφοράς για το T002.

Η επιλογή τρία αξίζει πάντα να ελέγχεται πριν από τη δέσμευση σε προμήθεια από τη δευτερογενή αγορά, καθώς η Fanuc διατηρεί μερικές φορές αθόρυβες διαδρομές διασταυρούμενης αναφοράς για καταργημένες παραλλαγές κωδικοποιητών.

Ε2: Πώς επηρεάζει η κατάσταση "καταργήθηκε από τον κατασκευαστή" την εγγύηση σε ένα ανακατασκευασμένο T002;

Η εγγύηση του κατασκευαστή δεν ισχύει για καταργημένα προϊόντα που προμηθεύονται από τη δευτερογενή αγορά — αυτό είναι αυτονόητο από την καταργημένη κατάσταση.

Η κάλυψη εγγύησης σε ένα ανακατασκευασμένο ή πλεονάζον T002 προέρχεται από τον πάροχο υπηρεσιών που προμηθεύει τη μονάδα, όχι από τη Fanuc.

Οι αξιόπιστοι προμηθευτές κωδικοποιητών της δευτερογενούς αγοράς προσφέρουν συνήθως 3 έως 12 μήνες εγγύηση σε ανακατασκευασμένες μονάδες, υποστηριζόμενες από δοκιμές σε σύστημα δοκιμών κλειστού βρόχου.

Κατά την αξιολόγηση ενός προμηθευτή, ρωτήστε συγκεκριμένα για τη διαδικασία δοκιμής: ο κωδικοποιητής τοποθετήθηκε σε συμβατό κινητήρα alpha και οδηγήθηκε στην ονομαστική ταχύτητα σε σύστημα δοκιμών ελεγχόμενο από Fanuc; Αυτό το επίπεδο λειτουργικής επαλήθευσης είναι ουσιαστικά πιο ουσιαστικό από τη μόνο ηλεκτρική δοκιμή πάγκου.

Ε3: Ποια είναι η διαφορά μεταξύ T001 και T002 εντός της οικογένειας A860-0370;

Τόσο η T001 όσο και η T002 είναι απόλυτοι κωδικοποιητές αA1000 1M ppr για την ίδια γκάμα κινητήρων large alpha, συμβατοί με την ίδια γενιά CNC και ενισχυτές.

Η διαφορά T-suffix υποδηλώνει μια παραλλαγή στον τύπο του συνδετήρα, τη διαμόρφωση του καλωδίου ή μια μικρή λεπτομέρεια μηχανικής εφαρμογής στη διεπαφή κωδικοποιητή-κινητήρα.

Η λειτουργική απόδοση του κωδικοποιητή — ανάλυση, πρωτόκολλο, δυνατότητα απόλυτης θέσης — είναι πανομοιότυπη.

Ένας πάροχος υπηρεσιών εξοικειωμένος με τις παραλλαγές κωδικοποιητών Fanuc alpha μπορεί να επιβεβαιώσει ποιες φυσικές διαφορές ισχύουν και να συμβουλεύσει εάν η προσαρμογή καλωδίου επιτρέπει στην T001 να χρησιμεύσει ως αντικατάσταση T002 σε μια συγκεκριμένη εγκατάσταση.

Ε4: Πώς πρέπει να επαληθευτεί η απόλυτη αναφορά θέσης μετά την εγκατάσταση ενός αντικαταστάτη T002;

Μετά την τοποθέτηση του κωδικοποιητή αντικατάστασης, ενεργοποιήστε το μηχάνημα και εκτελέστε μια επαναφορά αναφοράς στον επηρεαζόμενο άξονα. Μετακινήστε τον άξονα στον διακόπτη αναφοράς του και εκτελέστε την εντολή επαναφοράς αναφοράς από τον πίνακα χειριστή του CNC.

Το CNC θα οδηγήσει τον άξονα στον διακόπτη αναφοράς, στη συνέχεια θα κινηθεί αργά για να βρει το σημάδι αναφοράς του κωδικοποιητή και τέλος θα ορίσει τη θέση του άξονα στη συντεταγμένη μηδέν του μηχανήματος.

Επαληθεύστε ότι η ένδειξη θέσης δείχνει την αναμενόμενη συντεταγμένη μηδέν πριν μετακινήσετε οποιονδήποτε άλλο άξονα ή εκτελέσετε προγράμματα.

Ελέγξτε ότι ο άξονας κινείται σωστά και προς τις δύο κατευθύνσεις χωρίς απροσδόκητους συναγερμούς ορίου. Εκτελέστε έναν απλό κύκλο τοποθέτησης (π.χ., μετακίνηση σε γνωστή μετατόπιση και επιστροφή στο μηδέν) για να επιβεβαιώσετε την επαναληψιμότητα της θέσης πριν επιστρέψετε το μηχάνημα στην παραγωγή.

Ε5: Υπάρχει κίνδυνος να λάβετε ένα πλαστό A860-0370-T002 από προμηθευτές χαμηλού κόστους και πώς μπορεί αυτό να αναγνωριστεί;

Πλαστά εξαρτήματα κωδικοποιητών Fanuc υπάρχουν στην αγορά, ιδιαίτερα για δημοφιλείς οικογένειες κωδικοποιητών.

Βασικοί δείκτες μιας γνήσιας μονάδας περιλαμβάνουν: η σήμανση του σώματος του κωδικοποιητή πρέπει να εμφανίζει καθαρά τον πλήρη αριθμό εξαρτήματος Fanuc με συνεπή γραμματοσειρά και ποιότητα εκτύπωσης. το βάρος και το φινίρισμα του περιβλήματος πρέπει να ταιριάζουν με τις πρωτότυπες μονάδες Fanuc (ελαφριά πλαστικά σώματα με υψηλής ποιότητας βαφή είναι προειδοποιητικό σημάδι για έναν κωδικοποιητή που θα έπρεπε να είναι μεταλλικού σώματος ακριβείας). και η έξοδος σειριακής επικοινωνίας όταν ο κωδικοποιητής συνδέεται σε έναν ενισχυτή Fanuc πρέπει να αναγνωρίζεται ως έγκυρος κωδικοποιητής αA1000 — οι πλαστές μονάδες συχνά αποτυγχάνουν να παράγουν μια έγκυρη σειριακή χειραψία, προκαλώντας άμεσους συναγερμούς επικοινωνίας κωδικοποιητή.

Η προμήθεια από καθιερωμένους ειδικούς αυτοματισμού βιομηχανίας με επαληθεύσιμα ιστορικά στην προμήθεια εξαρτημάτων Fanuc είναι η καλύτερη προστασία έναντι του κινδύνου πλαστογραφίας.
