Κωδικοποιητής Απόλυτης Παλμικής Τροφοδοσίας FANUC A860-0347-T001 — Ανταλλακτικός Κωδικοποιητής Σερβοκινητήρα

Τι είναι ο A860-0347-T001;

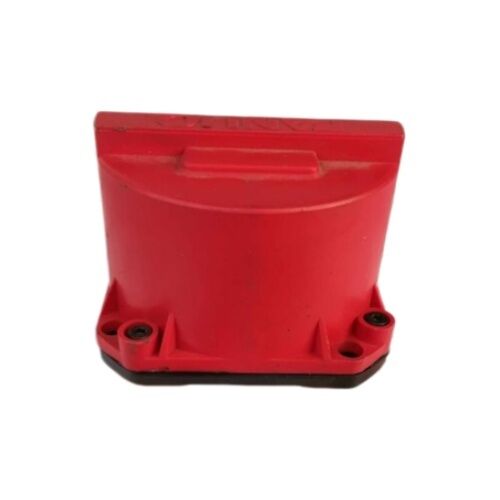

Ο FANUC A860-0347-T001 είναι ένας απόλυτος κωδικοποιητής παλμικής τροφοδοσίας Σειράς Α, σχεδιασμένος ως άμεση αντικατάσταση για σερβοκινητήρες FANUC. Τοποθετημένη στο πίσω μέρος του σώματος του κινητήρα, αυτή η μονάδα τροφοδοτεί συνεχώς δεδομένα θέσης και ταχύτητας σε πραγματικό χρόνο στο σύστημα ελέγχου CNC — καθιστώντας την ένα από τα πιο κρίσιμα εξαρτήματα ανάδρασης σε οποιοδήποτε εργαλειομηχάνημα που λειτουργεί με FANUC.

Εάν το μηχάνημά σας εμφανίζει συναγερμούς σχετικούς με τον κωδικοποιητή, παρουσιάζει μετατόπιση άξονα ή απλώς αρνείται να κάνει σωστά την αρχική του θέση, ένας αποτυχημένος κωδικοποιητής παλμικής τροφοδοσίας είναι συχνά η βασική αιτία. Ο A860-0347-T001 είναι η προδιαγραφόμενη από τον κατασκευαστή λύση για την επαναφορά του άξονα σε λειτουργία.

Συμβατότητα — Με ποιους κινητήρες ταιριάζει;

Αυτός ο κωδικοποιητής παλμικής τροφοδοσίας είναι ειδικά κατασκευασμένος για δύο συγκεκριμένα μοντέλα σερβοκινητήρων FANUC:

• FANUC Model 4-0S σερβοκινητήρας
• FANUC Model 3-0S σερβοκινητήρας

Συνδέεται μέσω ενός συνδετήρα διεπαφής D-SUB και τοποθετείται απευθείας στο πίσω μέρος του περιβλήματος του κινητήρα. Πριν από την παραγγελία, επιβεβαιώστε ότι η πινακίδα του κινητήρα σας ταιριάζει με μία από τις παραπάνω ονομασίες. Η χρήση ενός ασύμβατου κωδικοποιητή — ακόμη και ενός που ταιριάζει φυσικά — θα οδηγήσει σε σφάλματα επικοινωνίας στον ενισχυτή.

Γιατί ο κωδικοποιητής έχει μεγαλύτερη σημασία από ό,τι νομίζετε

Σε ένα σύστημα CNC κλειστού βρόχου, ο σερβοκινητήρας δεν "ξέρει" πού βρίσκεται. Βασίζεται εξ ολοκλήρου στον κωδικοποιητή παλμικής τροφοδοσίας για να αναφέρει την περιστροφική θέση πίσω στον ενισχυτή σερβο και στον ελεγκτή CNC. Τη στιγμή που ο βρόχος ανάδρασης διασπάται — λόγω ενός ραγισμένου δίσκου κωδικοποιητή, εισχώρησης υγρασίας, ζημιάς καλωδίου ή φυσιολογικής φθοράς — ο άξονας γίνεται απρόβλεπτος.

Ο A860-0347-T001 είναι ένας κωδικοποιητής απόλυτου τύπου, που σημαίνει ότι διατηρεί τη μνήμη θέσης ακόμη και μετά την απενεργοποίηση του μηχανήματος (υποστηρίζεται από εφεδρική μπαταρία στην πλευρά του CNC). Αυτό είναι ένα βασικό πλεονέκτημα έναντι των κωδικοποιητών αυξητικής κίνησης: όταν επανεκκινείτε το μηχάνημα, δεν χρειάζεται να επαναφέρετε τον άξονα στην αρχική του θέση. Τα δεδομένα θέσης διατηρούνται και εμπιστεύονται αμέσως κατά την ενεργοποίηση.

Τεχνική Επισκόπηση

Συνήθη Συμπτώματα Βλάβης που Υποδεικνύουν αυτό το Εξάρτημα

Δεν λαμβάνετε πάντα μια καθαρή προειδοποίηση. Η βλάβη του κωδικοποιητή μπορεί να εκδηλωθεί με διάφορους τρόπους:

• "Σφάλμα Υπέρβασης" ή συναγερμοί σερβοκινητήρα άξονα στην οθόνη CNC
• Ο άξονας κινείται ακανόνιστα ή αρνείται να ανταποκριθεί σε εντολές
• Το μηχάνημα αποτυγχάνει να ολοκληρώσει έναν κύκλο αρχικοποίησης
• Διαλείποντα σφάλματα θέσης που διορθώνονται και στη συνέχεια επανέρχονται
• Φυσική ζημιά στο σώμα του κωδικοποιητή ή στον συνδετήρα (μόλυνση από ψυκτικό υγρό, πρόσκρουση)

Εάν το μηχάνημά σας χρησιμοποιεί έλεγχο FANUC σειράς 0, σειράς 15 ή πρώιμης σειράς 16/18 σε συνδυασμό με κινητήρα Model 3-0S ή 4-0S, ο A860-0347-T001 είναι η σωστή αντικατάσταση που πρέπει να διερευνήσετε.

Σημειώσεις Εγκατάστασης

Η αντικατάσταση ενός κωδικοποιητή παλμικής τροφοδοσίας απαιτεί προσεκτικό χειρισμό. Ο οπτικός δίσκος στο εσωτερικό είναι ακριβείας και ευαίσθητος σε κραδασμούς. Μερικά πρακτικά σημεία:

1. Απενεργοποιήστε και ασφαλίστε πλήρως το μηχάνημα πριν αφαιρέσετε τον κωδικοποιητή.
2. Σημειώστε τη διαδρομή του καλωδίου και τον προσανατολισμό του συνδετήρα πριν αποσυνδέσετε οτιδήποτε.
3. Μετά την εγκατάσταση, το CNC μπορεί να απαιτήσει μια επιστροφή στην αρχική θέση αναφοράς ή επαναφορά θέσης με εφεδρική μπαταρία, ανάλογα με τον τύπο του ελέγχου.
4. Επιθεωρήστε το καλώδιο του κωδικοποιητή και τους ακροδέκτες του συνδετήρα ενώ ο κινητήρας είναι προσβάσιμος — η φθορά του καλωδίου είναι ένα συχνό δευτερεύον πρόβλημα.

Σε περίπτωση αμφιβολίας, ανατρέξτε στο σχετικό εγχειρίδιο συντήρησης σερβοκινητήρων FANUC (σειρά B-65165E ή ισοδύναμο για το μοντέλο του κινητήρα σας).

Συχνές Ερωτήσεις

Ε1: Είναι ο A860-0347-T001 γνήσιο εξάρτημα FANUC ή ανταλλακτικό aftermarket;

Ο A860-0347-T001 είναι ένας αυθεντικός αριθμός εξαρτήματος FANUC. Κατά την προμήθεια αυτού του κωδικοποιητή, επαληθεύστε εάν ο προμηθευτής προσφέρει νέα μονάδα OEM, πιστοποιημένη ανακατασκευασμένη μονάδα ή συμβατό ανταλλακτικό τρίτου κατασκευαστή. Για μηχανήματα κρίσιμα για την παραγωγή, συνιστάται γενικά νέο OEM ή επαγγελματικά ελεγμένο ανακατασκευασμένο απόθεμα. Υπάρχουν εναλλακτικές λύσεις aftermarket, αλλά ενδέχεται να ενέχουν κινδύνους συμβατότητας με συγκεκριμένες εκδόσεις firmware ελέγχου.

Ε2: Ποιοι έλεγχοι CNC FANUC λειτουργούν με αυτόν τον κωδικοποιητή;

Αυτός ο κωδικοποιητής παλμικής τροφοδοσίας σχετίζεται με παλαιότερα μοντέλα σερβοκινητήρων FANUC (3-0S και 4-0S), τα οποία συνήθως συνδυάζονταν με ελέγχους CNC FANUC σειράς 0, σειράς 3 και σειράς 15, καθώς και με ορισμένες παλαιότερες διαμορφώσεις 16i/18i. Εάν χρησιμοποιείτε νεότερο κινητήρα σειράς αi ή βi, θα χρειαστείτε ένα διαφορετικό μοντέλο κωδικοποιητή παλμικής τροφοδοσίας — η σειρά A860-0xxx-T καλύπτει πολλές γενιές και δεν είναι εναλλάξιμες.

Ε3: Μπορώ να επισκευάσω τον υπάρχοντα κωδικοποιητή μου αντί να τον αντικαταστήσω;

Σε ορισμένες περιπτώσεις, εξειδικευμένα εργαστήρια επισκευής μπορούν να αποκαταστήσουν έναν αποτυχημένο κωδικοποιητή παλμικής τροφοδοσίας — καθαρίζοντας μολυσμένα οπτικά στοιχεία, αντικαθιστώντας τον συνδετήρα ή επιλύοντας προβλήματα που σχετίζονται με την μπαταρία. Ωστόσο, εάν ο εσωτερικός δίσκος του κωδικοποιητή έχει υποστεί φυσική ζημιά ή ο οπτικός αισθητήρας έχει αποτύχει, η επισκευή γενικά δεν είναι οικονομικά αποδοτική ή αξιόπιστη σε σύγκριση με την τοποθέτηση μιας δοκιμασμένης αντικατάστασης. Δεδομένου ότι ένας ελαττωματικός κωδικοποιητής μπορεί να προκαλέσει συγκρούσεις άξονα, τα περισσότερα περιβάλλοντα παραγωγής επιλέγουν μια επιβεβαιωμένη λειτουργική αντικατάσταση αντί για επισκευασμένη μονάδα.

Ε4: Το μηχάνημά μου εμφανίζει "συναγερμό κωδικοποιητή παλμικής τροφοδοσίας" — αυτό σημαίνει σίγουρα ότι ο κωδικοποιητής έχει αποτύχει;

Όχι απαραίτητα. Πριν αντικαταστήσετε τον κωδικοποιητή, ελέγξτε τα εξής: το καλώδιο του κωδικοποιητή για ορατή ζημιά ή χαλαρούς ακροδέκτες συνδετήρα. τον ενισχυτή σερβο για ξεχωριστούς κωδικούς σφάλματος. και την εφεδρική μπαταρία του CNC (μια νεκρή μπαταρία σε σύστημα απόλυτου κωδικοποιητή θα δημιουργήσει συναγερμούς που μιμούνται βλάβη υλικού του κωδικοποιητή). Εκτελέστε αυτούς τους ελέγχους πρώτα — μπορούν να εξοικονομήσουν σημαντικό χρόνο και κόστος.

Ε5: Πώς πρέπει να αποθηκεύεται ο A860-0347-T001 εάν δεν εγκατασταθεί αμέσως;

Αποθηκεύστε τον στην αρχική αντιστατική συσκευασία σε στεγνό, σταθερό περιβάλλον θερμοκρασίας. Αποφύγετε περιοχές με υψηλή υγρασία, άμεσο ηλιακό φως ή σημαντικούς κραδασμούς. Τα εσωτερικά οπτικά εξαρτήματα είναι ευαίσθητα στη σκόνη και την υγρασία. Οι περισσότεροι βιομηχανικοί προμηθευτές συνιστούν την εγκατάσταση εντός 12 έως 24 μηνών από την αγορά για καλύτερη αξιοπιστία. Η μακροχρόνια αποθήκευση στο ράφι πέραν αυτού του διαστήματος θα πρέπει να συνοδεύεται από έλεγχο λειτουργίας πριν από την τοποθέτηση σε ενεργό μηχάνημα.

Πάντα να διασταυρώνετε την πινακίδα του κινητήρα και την τεκμηρίωση του μηχανήματος πριν παραγγείλετε ανταλλακτικούς κωδικοποιητές. Οι αριθμοί μοντέλων εντός της σειράς FANUC A860 είναι στενά συνδεδεμένοι, αλλά όχι καθολικά εναλλάξιμοι.
