Α860-0356-T001 FANUC Κωδικοποιητής παλμού A8600356T001

Fanuc A860-0356-T001 | Σειριακός Κωδικοποιητής Παλμών C — 1.000.000P Απόλυτος, Μικρού Πλαισίου Κόκκινο Καπάκι, Fanuc S-Series 0SP / 1SP / 2SP 3000rpm Κινητήρες, Εναλλακτικό A290-0561-V574

Επισκόπηση

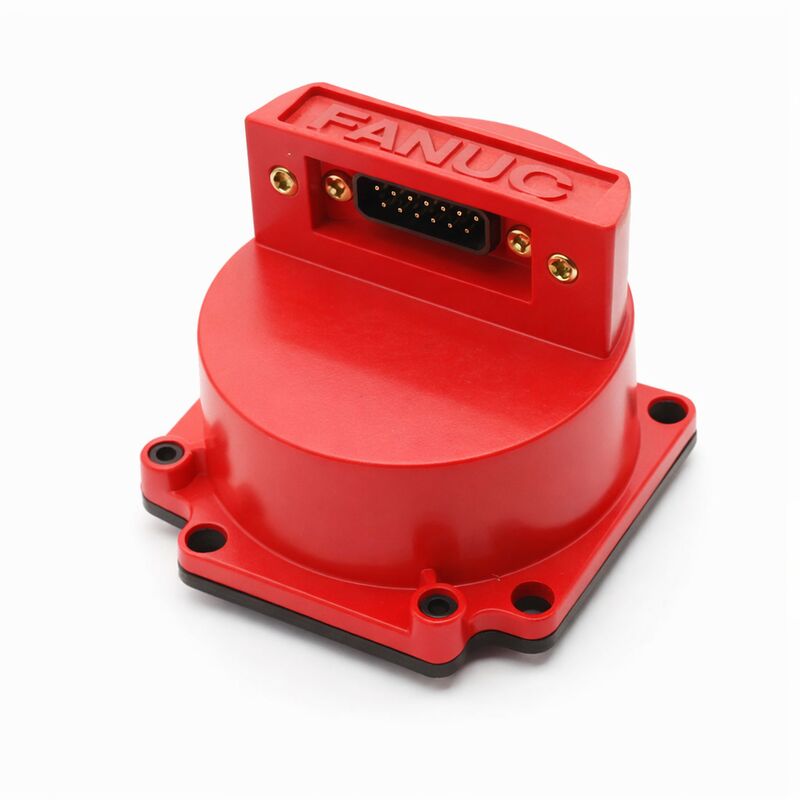

Ο Fanuc A860-0356-T001 είναι ένας συμπαγής απόλυτος κωδικοποιητής Σειριακού Κωδικοποιητή Παλμών C ενσωματωμένος σε ένα κόκκινο πλαστικό καπάκι μικρού πλαισίου, σχεδιασμένος ειδικά για τους μικρούς, υψηλής ταχύτητας κινητήρες τουρμπίνας της σειράς S της Fanuc.

Οι κινητήρες που εξυπηρετεί — οι 0-0SP/3000, 1-0SP/3000, 2-0SP/3000 και οι σχετικές παραλλαγές SP (σκοπού τουρμπίνας) — είναι συμπαγείς κινητήρες υψηλής ταχύτητας με φυσικές διαστάσεις που απαιτούσαν μικρότερο σώμα κωδικοποιητή από τα τυπικά μοντέλα Σειριακού C της σειράς S.

Η κατασκευή μικρού πλαισίου του T001 επομένως δεν είναι απλώς μια ευκολία μεγέθους — είναι μια λειτουργική απαίτηση για την τοποθέτηση αυτών των κινητήρων.

Παρά το συμπαγές περίβλημά του, ο A860-0356-T001 παρέχει την ίδια απόλυτη ανάδραση Σειριακού C 1.000.000 ppr με τα μεγαλύτερα μοντέλα Σειριακού C που χρησιμοποιούνται σε τυπικούς κινητήρες της σειράς S. Οι κινητήρες με την ένδειξη SP χρησιμοποιούνται συνήθως σε εφαρμογές όπου απαιτείται συμπαγής μονάδα υψηλής ταχύτητας — άξονες περιφερειακής τοποθέτησης, δευτερεύουσες τουρμπίνες σε τόρνους πολλαπλών πυργίσκων, μονάδες γεμιστήρων εργαλείων και παρόμοιες θέσεις υψηλής ταχύτητας, σχετικά ελαφριάς χρήσης όπου η ροπή του κινητήρα πλήρους μεγέθους δεν είναι η κύρια απαίτηση, αλλά η δυνατότητα ταχύτητας και η ακρίβεια τοποθέτησης είναι.

Το πρωτόκολλο Σειριακού C στο T001 είναι το ίδιο με αυτό που χρησιμοποιείται από το μεγαλύτερο A860-0356-T101 — και τα δύο επικοινωνούν μέσω του σειριακού διαύλου κωδικοποιητή της Fanuc με ανάλυση 1M ppr, και τα δύο είναι απόλυτου τύπου που απαιτούν εφεδρική μπαταρία στον ενισχυτή, και και τα δύο είναι συμβατά με την ίδια γενιά CNC (Zero-C/D, 16A, 18A, 21A).

Η διαφορά φυσικού μεγέθους μεταξύ T001 και T101 οφείλεται αποκλειστικά στο πλαίσιο του κινητήρα — οι μικροί κινητήρες της σειράς SP χρησιμοποιούν το συμπαγές σώμα του T001. οι τυπικοί κινητήρες της σειράς S χρησιμοποιούν το μεγαλύτερο T101.

Η Fanuc έχει καταχωρήσει το A290-0561-V574 ως εναλλακτικό αριθμό παραγγελίας για αυτόν τον κωδικοποιητή.

Όπως και με άλλες διασταυρώσεις A860-σε-A290 στην γκάμα κωδικοποιητών της Fanuc, η καταχώρηση A290 αντιπροσωπεύει την τρέχουσα διαδρομή καταλόγου για την ίδια λειτουργία κωδικοποιητή.

Η μηχανική συμβατότητα και η συμβατότητα των συνδετήρων μεταξύ του αρχικού A860-0356-T001 και του A290-0561-V574 θα πρέπει να επιβεβαιωθούν πριν από την ανάθεση της παραλλαγής A290 ως άμεση φυσική αντικατάσταση.

Βασικές Προδιαγραφές

Σειριακό C στα 1M ppr — Λογική Κινητήρα Υψηλής Ταχύτητας Μικρού Μεγέθους

Οι κινητήρες τύπου SP που εξυπηρετεί αυτός ο κωδικοποιητής λειτουργούν σε ονομαστικές ταχύτητες 3000rpm — όχι ασυνήθιστα γρήγοροι για τα πρότυπα τουρμπίνας CNC, αλλά γρήγοροι για έναν σερβοκινητήρα τοποθέτησης στη σειρά S. Στα 3000rpm, ένας κωδικοποιητής 1M ppr παράγει 50 εκατομμύρια συμβάντα ενημέρωσης θέσης ανά δευτερόλεπτο, παρέχοντας στον βρόχο σερβοκινητήρα του CNC μια εξαιρετικά πυκνή ροή δεδομένων θέσης για έλεγχο ταχύτητας και θέσης.

Αυτό είναι ιδιαίτερα σημαντικό στο χαμηλότερο άκρο του εύρους ταχύτητας του κινητήρα, όπου η χαμηλότερη ταχύτητα σημαίνει λιγότερα συμβάντα θέσης ανά μονάδα χρόνου και η ποιότητα της εκτίμησης ταχύτητας εξαρτάται περισσότερο από την ανάλυση του κωδικοποιητή.

Η προδιαγραφή 1M ppr διασφαλίζει ότι ακόμη και σε χαμηλές ταχύτητες — κατά τη διάρκεια κινήσεων ακριβούς τοποθέτησης, για παράδειγμα — ο βρόχος σερβοκινητήρα έχει επαρκή δεδομένα θέσης για ομαλό, ακριβή έλεγχο.

Η ανάλυση 1M ppr του πρωτοκόλλου Σειριακού C σημαίνει επίσης ότι όταν χρησιμοποιείται η λειτουργία ευέλικτου γραναζιού τροφοδοσίας στο CNC για τη ρύθμιση μονάδων λεπτής ανίχνευσης (έως και στο εύρος 0,01 μm), ο κωδικοποιητής πλήρους ανάλυσης του κινητήρα SP υποστηρίζει αυτές τις λεπτές ρυθμίσεις χωρίς κανέναν ποσοτικό περιορισμό από τον ίδιο τον κωδικοποιητή.

Προμήθεια του Μικρού Πλαισίου T001

Ο σχεδιασμός μικρού πλαισίου του A860-0356-T001 τον καθιστά ένα συγκεκριμένο εξάρτημα για έναν συγκεκριμένο τύπο κινητήρα. Δεν είναι φυσικά εναλλάξιμος με το μεγαλύτερο A860-0356-T101 (που ταιριάζει σε κινητήρες της σειράς S τυπικού πλαισίου), παρόλο που και τα δύο φέρουν την ίδια προδιαγραφή Σειριακού C 1M ppr.

Για μηχανές όπου οι κινητήρες SP παραμένουν σε λειτουργία, το T001 είναι η μόνη άμεση αντικατάσταση κωδικοποιητή. Επιβεβαιωμένο πλεονάζον απόθεμα από προγράμματα ανταλλαγής κινητήρων και διαχειριζόμενα αποθέματα υπηρεσιών είναι το κύριο κανάλι προμήθειας. Δεδομένης της μικρότερης εγκατεστημένης βάσης κινητήρων SP σε σύγκριση με τους τυπικούς κινητήρες της σειράς S, το απόθεμα T001 είναι αντίστοιχα λιγότερο διαθέσιμο από το απόθεμα T101.

Συχνές Ερωτήσεις

Ε1: Τι κάνει τους κινητήρες 0-0SP, 1-0SP και 2-0SP διαφορετικούς από τους τυπικούς κινητήρες της σειράς S;

Η ένδειξη SP στην ονοματολογία κινητήρων της Fanuc συνήθως υποδηλώνει έναν κινητήρα βελτιστοποιημένο για εφαρμογές σκοπού τουρμπίνας — δίνοντας έμφαση στο εύρος ταχύτητας και την ελαφριά κατασκευή έναντι της μέγιστης συνεχούς ροπής.

Οι παραλλαγές 0SP, 1SP και 2SP στη σειρά S ήταν συμπαγείς, κινητήρες υψηλής ταχύτητας κατάλληλοι για δευτερεύουσες τουρμπίνες, τουρμπίνες εργαλείων και κινούμενους κατόχους εργαλείων σε τόρνους CNC πολλαπλών αξόνων, όπου ο φυσικός χώρος για τον κινητήρα είναι περιορισμένος και δίνεται προτεραιότητα στο εύρος ταχύτητας λειτουργίας.

Το μικρότερο φυσικό τους πλαίσιο σε σύγκριση με τους τυπικούς κινητήρες της σειράς S είναι ο λόγος που απαιτούσαν τον συμπαγή A860-0356-T001 αντί του τυπικού A860-0356-T101.

Ε2: Είναι το πρωτόκολλο Σειριακού C στο T001 συμβατό με τα ίδια χειριστήρια CNC με τον κωδικοποιητή Σειριακού Α (οικογένεια T101);

Ναι — τόσο ο Σειριακός Α όσο και ο Σειριακός C είναι συμβατοί με την ίδια γενιά CNC της Fanuc: Zero-C, Zero-D και τη σειρά 16A/18A/21A. Η διεπαφή σερβοκινητήρα του CNC χειρίζεται και τα δύο πρωτόκολλα μέσω της ίδιας υποδομής σειριακής διεπαφής κωδικοποιητή.

Οι παράμετροι του σερβοκινητήρα του CNC πρέπει να ρυθμιστούν για να καθοριστεί ο σωστός τύπος κωδικοποιητή (Σειριακός Α ή Σειριακός C) και η ανάλυση για κάθε άξονα. Η ανάμειξη Σειριακού Α και Σειριακού C σε διαφορετικούς άξονες της ίδιας μηχανής είναι λειτουργικά αποδεκτή εφόσον οι παράμετροι έχουν ρυθμιστεί σωστά για κάθε άξονα.

Ε3: Ο εναλλακτικός αριθμός εξαρτήματος A290-0561-V574 — είναι αυτός ο ίδιος κωδικοποιητής σε διαφορετική συσκευασία;

Το A290-0561-V574 είναι η διασταύρωση της Fanuc για μηχανές όπου το A860-0356-T001 δεν είναι πλέον άμεσα διαθέσιμο μέσω τυπικών καναλιών. Η λειτουργική προδιαγραφή — Σειριακό C, 1M ppr, απόλυτο μικρού πλαισίου — θα πρέπει να είναι ισοδύναμη.

Η φυσική συσκευασία, ο συνδετήρας και οι διαστάσεις τοποθέτησης ενδέχεται να διαφέρουν μεταξύ των εκδόσεων A860 και A290. επιβεβαιώστε τα σε σχέση με την υπάρχουσα εγκατάσταση του κινητήρα πριν παραγγείλετε την παραλλαγή A290 για να διασφαλίσετε ότι ταιριάζει φυσικά.

Μια ασυμφωνία συνδετήρα ή διαστάσεων τοποθέτησης απαιτεί εργασίες προσαρμογής που προσθέτουν χρόνο στην επισκευή.

Ε4: Ποια είναι η διαγνωστική προσέγγιση όταν μια μηχανή με κινητήρες SP εμφανίζει συναγερμό επικοινωνίας κωδικοποιητή μόνο σε έναν άξονα;

Οι συναγερμοί μεμονωμένου άξονα εντοπίζουν το σφάλμα στον κωδικοποιητή, το καλώδιο ή τον ενισχυτή που εξυπηρετεί τον συγκεκριμένο άξονα. Πρώτον, επιθεωρήστε ολόκληρη τη διαδρομή του καλωδίου του κωδικοποιητή από το σώμα του κωδικοποιητή έως τον συνδετήρα του ενισχυτή — δώστε προσοχή σε περιοχές όπου το καλώδιο μπορεί να είναι τσιμπημένο από έναν φορέα καλωδίου, να είναι λυγισμένο στενά γύρω από μια ακμή αγωγού ή να εκτίθεται σε ψυκτικό υγρό. Ελέγξτε και τα δύο άκρα των συνδετήρων για καθαρές, πλήρως τοποθετημένες επαφές ακίδων.

Εάν το καλώδιο και οι συνδετήρες είναι άθικτα, αντικαταστήστε το καλώδιο ανάδρασης του κωδικοποιητή με ένα καλώδιο γνωστής καλής λειτουργίας από άλλο άξονα.

Εάν ο συναγερμός μετακινηθεί στον άλλο άξονα, το καλώδιο είναι ελαττωματικό.

Εάν παραμείνει στον αρχικό άξονα με το νέο καλώδιο, ο κωδικοποιητής ή το κύκλωμα εισόδου του ενισχυτή του έχει υποστεί βλάβη — ο κωδικοποιητής θα πρέπει να αντικατασταθεί πριν καταλήξετε ότι ο ενισχυτής είναι υπαίτιος.

Ε5: Υπάρχουν ειδικές απαιτήσεις αποθήκευσης για πλεονάζουσες μονάδες A860-0356-T001 που διατηρούνται ως εφεδρικά;

Αποθηκεύστε τους πλεονάζοντες κωδικοποιητές σε καθαρό, ξηρό περιβάλλον σε θερμοκρασία δωματίου (0°C έως +30°C είναι ένας συντηρητικός στόχος για μακροχρόνια αποθήκευση οπτικών ηλεκτρονικών).

Η υγρασία κάτω από 70% και η απουσία συμπύκνωσης είναι οι πιο σημαντικές περιβαλλοντικές συνθήκες — η υγρασία μέσα στο περίβλημα του κωδικοποιητή υποβαθμίζει τον οπτικό δίσκο και επιταχύνει τη διάβρωση στους πείρους του συνδετήρα.

Διατηρήστε τον κωδικοποιητή στην αρχική του συσκευασία ή σε σφραγισμένη προστατευτική σακούλα μέχρι την εγκατάσταση.

Αποφύγετε την αποθήκευση κοντά σε πηγές ισχυρών δονήσεων ή ηλεκτρομαγνητικών πεδίων. Πριν εγκαταστήσετε ένα μακροχρόνια αποθηκευμένο εφεδρικό, περιστρέψτε τον άξονα του κωδικοποιητή με το χέρι για να ελέγξετε την ομαλότητα των ρουλεμάν και επιθεωρήστε τον συνδετήρα για οποιαδήποτε ένδειξη διάβρωσης πριν συνδέσετε στον ενισχυτή.
