A860-0346-T041 FANUC Κωδικοποιητής Παλμών A8600346T041 A860-0346-T041

Fanuc A860-0346-T041∙ Σειριακός κωδικοποιητής παλμού A 40,000P Απόλυτο, Κόκκινο Καπέλο, Fanuc AC S-Series Servo Motors, CNC Zero / 16 / 18 / 21

Σύνοψη

ΗFanuc A860-0346-T041είναι μια παραλλαγή Serial Pulse Coder A της οικογένειας A860-0346, με κοινό κόκκινο πλαστικό κάλυμμα και 40,000 ppr απόλυτη αρχιτεκτονική συριακής ανάδρασης κοινή σε όλους τους κωδικοποιητές αυτής της γενιάς κινητήρων σειράς S.

Το προσάρτημα T041 το τοποθετεί στο εύρος κωδικοποίησης A860-0346, distinguishing its specific connector configuration and mechanical interface from other variants in the same series — a distinction that matters when physically matching the encoder to the motor it serves, δεδομένου ότι τα διαφορετικά μέλη T-suffix έχουν διαφορετικό αριθμό πινών συνδέσμου και λεπτομέρειες μηχανικής τοποθέτησης.

Το A860-0346-T041 φέρει τα χαρακτηριστικά όλων των γενεών των συριακών κωδικοποιητών παλμού Α: την ικανότητα απόλυτης θέσης που εξαλείφει την επιστροφή αναφοράς κατά την ενεργοποίηση,η σύνδεση σειριακής επικοινωνίας υψηλής ταχύτητας με τον ενισχυτή, και το κόκκινο πλαστικό περίβλημα που ενσωματώνει το οπτικό δίσκο και τα ηλεκτρονικά στοιχεία στο περιβάλλον του μηχανήματος.εμφανίζεται παράλληλα με τους κινητήρες servo της σειράς S της Fanuc, η σειρά κινητήρων που καθόρισε τη μετάβαση της Fanuc από την τεχνολογία servo DC στην τεχνολογία servo AC στη δεκαετία του 1980..

Αυτό που ξεχωρίζει το A860-0346-T041 από την οικογένεια είναι κυρίως ο συνδετήρας και η μηχανική παραλλαγή που αντιπροσωπεύει.

Σε όλη την περιοχή A860-0346, η Fanuc παρήγαγε πολλαπλές παραλλαγές T-suffix για να φιλοξενήσει διαφορετικές διαμορφώσεις σώματος κινητήρα, απαιτήσεις δρομολόγησης καλωδίων και πρότυπα συνδέσμων που ποικίλλουν ανάλογα με το μέγεθος του κινητήρα,προτίμηση του κατασκευαστή της μηχανής.

Η T041 είναι μία από αυτές τις παραλλαγές, που εξυπηρετεί συγκεκριμένες διαμορφώσεις κινητήρων εντός της σειράς S όπου οι παραλλαγές T101 ή T141 δεν θα χωρούσαν φυσικά.

Βασικές προδιαγραφές

Η ταυτότητα της κόκκινης καπέλας ̇ Γενιά κινητήρων της σειράς S

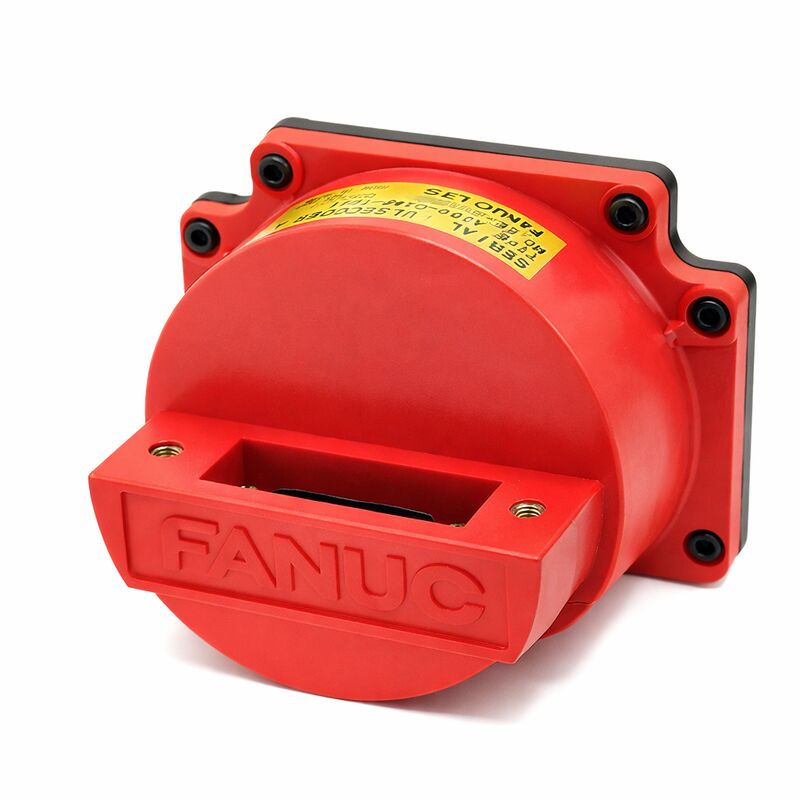

Το κόκκινο πλαστικό καπάκι κωδικοποιητή είναι ένα από τα πιο αναγνωρίσιμα αναγνωριστικά στην ιστορία της Fanuc.Ολόκληρος ο κινητήρας παρουσιάζεται ως "κινητήρας κόκκινου καπέλου" ένα συνηθισμένο όνομα που επιμένει στη βιομηχανία υπηρεσιών CNC.

Η αναγνώριση αυτή είναι πρακτική: το κόκκινο καπέλο λέει αμέσως στον μηχανικό υπηρεσίας με ποια γενιά κωδικοποιητή και κινητήρα ασχολούνται, πριν από τον έλεγχο οποιωνδήποτε αριθμών εξαρτημάτων.

Σηματίζει τον σειριακό κωδικοποιητή παλμού Α, τον κινητήρα της σειράς S, την ψηφιακή συμβατότητα με το servo CNC και την απόλυτη θέση που υποστηρίζεται από μπαταρία - όλα τα βασικά στοιχεία για τη διάγνωση και τη συντήρηση του μηχανήματος.

Το κόκκινο καπάκι του A860-0346-T041 χρησιμεύει επίσης ως περιβαλλοντική σφραγίδα.

Ο δίσκος κωδικοποιητή και τα ηλεκτρονικά είναι τοποθετημένα μέσα στο καπάκι, το οποίο κλιπ ή βίδες στο πίσω μέρος του πλαισίου του κινητήρα για να προστατεύσει τον κωδικοποιητή από ψυκτικό ψεκασμό, swarf,και τις ηλεκτρομαγνητικές παρεμβολές που παράγονται από τις ίδιες τις περιέλιξεις του κινητήρα.

Παρόλο που δεν είναι βαθμολογημένο σύμφωνα με το πρότυπο IP67 των μεταγενέστερων κωδικοποιητών α i, το κόκκινο καπάκι παρέχει ουσιαστική προστασία σε ένα τυπικό περιβάλλον μηχανήματος εργαλείου όταν η σφραγίδα και τα στοιχεία στερέωσης είναι άθικτα.

Σειρά Α Απόλυτη θέση ∆ Εργασιακό πλαίσιο

Η απόλυτη ανάλυση των 40.000 ppr του A860-0346-T041, αν και μέτρια σε σύγκριση με τους σύγχρονους κωδικοποιητές αλφαϊ με εκατομμύρια μετρήσεις ανά στροφή,ήταν κατάλληλη για την ακριβή μηχανική επεξεργασία που απαιτείται για τις εφαρμογές των κινητήρων σειράς S.

Με 40.000 μετρήσεις ανά στροφή και με μια τυπική βίδα μπάλας 10 mm, η ανάλυση της πρώτης θέσης είναι 0.25μm ανά μέτρηση piερισσότερο αρκούν για τις ανοχές piου συνήθως τηρούνται από μηχανήματα CNC ε εφοδιασμένα με αυτή τη γενιά κινητήρων.

Η απόλυτη φύση του συριακού κωδικοποιητή παλμού A σημαίνει ότι το CNC δεν χρειάζεται να αποκαθιστά τη θέση μηδενικού άξονα σε κάθε εκκίνηση.

Για περιβάλλοντα παραγωγής όπου το μηχάνημα εκτελεί συνεχείς βάρδιες με ελάχιστους κύκλους απενεργοποίησης, αυτό εξαλείφει το βήμα επιστροφής αναφοράς που απαιτούν οι μηχανές πρόσθετης κωδικοποίησης.

Η θέση αυτή διατηρείται όσο η εφεδρική μπαταρία παραμένει φορτισμένη, καθιστώντας την παρακολούθηση της μπαταρίας ευθύνη πρώτης γραμμής συντήρησης για όλες τις μηχανές αυτής της γενιάς κωδικοποιητών.

Γενικές ερωτήσεις

Ε1: Με τι διαφέρει το A860-0346-T041 από το T101 και το T141 της ίδιας οικογένειας;

Και οι τρεις είναι 40 χιλιάδες ppr Serial Pulse Coder Α απολύτως κωδικοποιητές με το ίδιο κόκκινο κάλυμμα και την ίδια συμβατότητα CNC.

Οι διαφορές είναι στον τύπο συνδέσμου, τον αριθμό καρφίτσες και τη διεπαφή τοποθέτησης κινητήρα.

Το T041 έχει μια ειδική διάταξη συνδέσμων κατάλληλη για τις διαμορφώσεις του κινητήρα στο οποίο εγκαταστάθηκε. Το T101 επιβεβαιώνεται για το μοντέλο 0S έως 30S. Το T141 σημειώνεται για μια παραλλαγή συνδέσμων 19 καρφίτσες.Η υποκατάσταση μεταξύ των παραλλαγών T-suffix δεν είναι απλή. Οι διαστάσεις της φλάντζας τοποθέτησης και το καλώδιο στο καλώδιο του κινητήρα πρέπει να ταιριάζουν ακριβώς..

Πάντοτε να επιβεβαιώνετε το μοντέλο του κινητήρα και το αρχικό κωδικοποιητικό T-suffix από την τεκμηρίωση του κινητήρα ή την πινακίδα ονομασίας πριν παραγγείλετε αντικατάσταση.

Ε2: Οι περιγραφές του eBay και της πλεονάσματος της αγοράς χαρακτηρίζουν το T041 ως "ABS" (απόλυτο)

Όλες οι παραλλαγές A860-0346 Serial Pulse Coder A είναι αποκωδικοποιητές απόλυτου τύπου.

Η ετικέτα "ABS" στις λίστες πλεονάσματος το επιβεβαιώνει, διακρίνοντας την Serial A από τους καθαρά αυξητικούς κωδικοποιητές παλμών (όπως η σειρά A860-0300) που χρησιμοποιήθηκαν σε προηγούμενους κινητήρες Fanuc.

Απόλυτος σημαίνει ότι ο κωδικοποιητής αναφέρει μια πλήρη αναφορά θέσης κατά την ενεργοποίηση, που διατηρείται με τη βοήθεια της μπαταρίας, χωρίς να απαιτείται μηχανικός κύκλος επιστροφής αναφοράς.

Αυτό είναι θεμελιώδες χαρακτηριστικό του σχεδιασμού της σειράς Α και ισχύει για το T001, το T041, το T101, το T141 και όλες τις άλλες παραλλαγές T-suffix στην περιοχή A860-0346.

Ε3: Ποιες σειρές ελεγκτών CNC έχουν επιβεβαιωθεί ότι είναι συμβατές με αυτόν τον κωδικοποιητή;

Ψηφιακοί Fanuc CNC με διασύνδεση Serial Pulse Coder A: Σειρά Zero-C και Zero-D (η βασική γενιά όπου επικρατούσαν οι κινητήρες της σειράς S) και τα χειριστήρια της σειράς 16, 18 και 21 Model A.

The Series 0-C and 0-D represent the majority of installations where this encoder is found — these controls and the S-series motors were the dominant Fanuc system specification during the late 1980s through much of the 1990s.

Οι παλαιότεροι μη ψηφιακοί χειριστές CNC και οι νεότεροι χειριστές της σειράς 0i (οι οποίοι χρησιμοποιούν κωδικοποιητές σειράς α ή βήτα) δεν είναι συμβατοί με αυτόν τον τύπο κωδικοποιητή.

Ε4: Είναι η A860-0346-T041 επισκευάσιμη, και αν όχι, γιατί;

Ο συστηματικός κωδικοποιητής παλμού Α είναι μια σφραγισμένη, μονολιθική συναρμολόγηση οπτικός δίσκος, ρυμουλκούμενο, πλακέτα επεξεργασίας σήματος, σύνδεσμος,και το σπίτι κόκκινης κάπας σχηματίζουν μια ολοκληρωμένη μονάδα που δεν έχει σχεδιαστεί για την αποσυναρμολόγηση πεδίου.

Η μηχανική ακρίβεια του κωδικοποιητή εξαρτάται από την ελεγχόμενη από το εργοστάσιο ευθυγράμμιση του οπτικού δίσκου με το συγκρότημα ρουλεμπορίου· αυτή η ευθυγράμμιση δεν μπορεί να αναπαραχθεί αξιόπιστα σε περιβάλλον εργαστηρίου.

Για τον λόγο αυτό, η Fanuc δεν προμηθεύει ανταλλακτικά επισκευής για τη σειρά A860-0346 και αξιόπιστοι πάροχοι υπηρεσιών προσφέρουν υπηρεσίες δοκιμών και ανταλλαγής αντί για επισκευή σε επίπεδο εξαρτημάτων.Ανταλλαγή με δοκιμασμένο, η εγγυημένη μονάδα είναι η πρακτική διαδρομή εξυπηρέτησης.

Ε5: Ποια είναι η διαγνωστική διαδικασία όταν το μηχάνημα εμφανίζει συναγερμό επικοινωνίας Serial Pulse Coder A;

Πρώτα, ελέγξτε το καλώδιο ανατροφοδότησης του κωδικοποιητή για φυσική βλάβη ∙ μια λυγισμένη καρφίτσα στο καλώδιο του κωδικοποιητή ή στο τέλος του ενισχυτή είναι η πιο κοινή αιτία σφάλματος στη σειρά επικοινωνιών και συχνά παραβλέπεται.Ελέγξτε και καθαρίστε και τις δύο συνδέσεις.

Στη συνέχεια, ελέγξτε την τάση της μπαταρίας του μηχανήματος ∙ μια χαμηλή μπαταρία δεν προκαλεί άμεσα συναγερμούς επικοινωνίας, αλλά δείχνει έλλειψη συντήρησης που μπορεί να συνοδεύεται από άλλες συνθήκες βλάβης.Αντικαταστήστε το καλώδιο κωδικοποιητή με ένα καλώδιο γνωστής ποιότητας από άλλο άξονα, εάν υπάρχει.

Εάν ο συναγερμός εξακολουθεί να υπάρχει μετά την επιθεώρηση του καλωδίου και των συνδέσμων,αφαιρέστε τον κινητήρα και να επιθεωρήσει το κόκκινο καπάκι που συγκρατεί τα στερεόδεκτα και τη σφραγίδα ς εισροή ψυκτικού γύρω από μια υποβαθμισμένη σφραγίδα μολύνει τον δίσκο κωδικοποιητή και παράγει το ίδιο μοτίβο σφάλματος επικοινωνίαςΑν δεν βρεθεί φυσική αιτία, ο κωδικοποιητής απαιτεί αντικατάσταση.
