Α860-0346-T001 FANUC Κωδικοποιητής παλμού A8600346T001

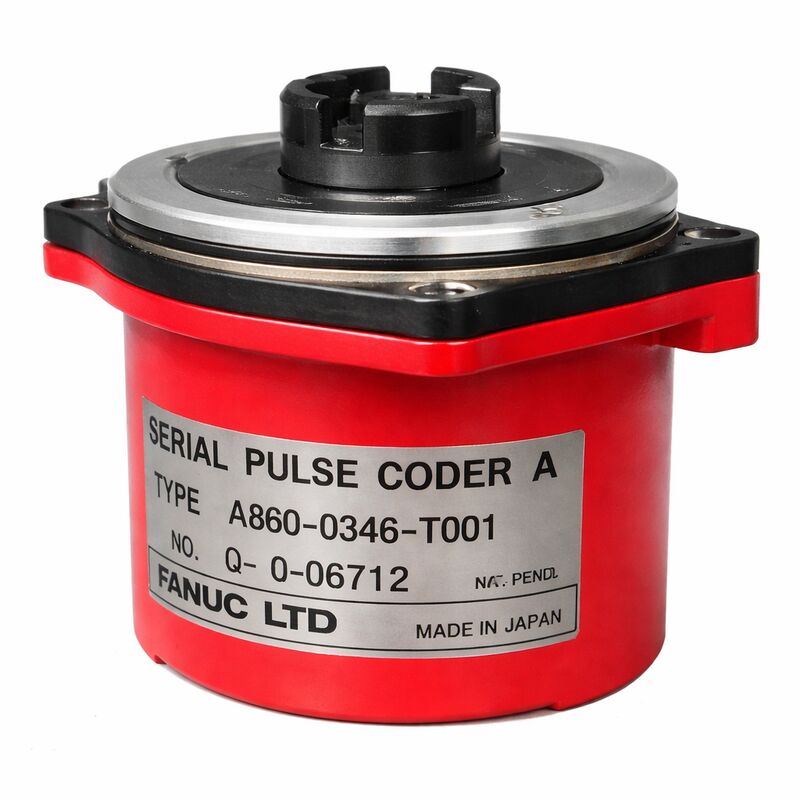

Fanuc A860-0346-T001 | Σειριακός Κωδικοποιητής Παλμών A — Μη-Alpha, Σύνδεσμος D-Sub, 40.000P Απόλυτος, Κόκκινο Κάλυμμα, Σερβοκινητήρες Fanuc AC Σειράς S

Επισκόπηση

Ο Fanuc A860-0346-T001 είναι η παλαιότερη και πιο θεμελιώδης παραλλαγή στην οικογένεια A860-0346 Σειριακός Κωδικοποιητής Παλμών A — το επίθημα T001 που δηλώνει τη βασική έκδοση εντός της σειράς.

Φέρει το ίδιο κόκκινο πλαστικό κάλυμμα, αρχιτεκτονική ανάδρασης Serial A απόλυτης θέσης 40.000 ppr και μορφή τοποθέτησης στον κινητήρα που χαρακτηρίζουν όλα τα μέλη της σειράς κωδικοποιητών A860-0346, αλλά διακρίνεται από τη διαμόρφωση του συνδέσμου D-Sub στο σημείο σύνδεσης του καλωδίου.

Αυτή η διεπαφή D-Sub αντικατοπτρίζει το πρότυπο συνδέσμου των εργαλειομηχανών και των καλωδιώσεων για τις οποίες προδιαγράφηκε αυτή η παραλλαγή.

Η ονομασία "Non-Alpha" στην τεκμηρίωση της Fanuc για αυτόν τον κωδικοποιητή είναι σημαντικό πλαίσιο. Διακρίνει ολόκληρη την οικογένεια A860-0346 από τις μεταγενέστερες σειρές κωδικοποιητών alpha, alpha i και beta.

Non-Alpha σημαίνει ότι αυτός ο κωδικοποιητής ανήκει στην προ-alpha γενιά — τους σερβοκινητήρες AC της σειράς S που προηγήθηκαν της εισαγωγής της σειράς σερβοκινητήρων alpha.

Για τους μηχανικούς συντήρησης που συναντούν ένα μηχάνημα με κινητήρες σειράς S και αυτόν τον κωδικοποιητή, η ετικέτα "Non-Alpha" είναι ο αναγνωριστικός κωδικός γενιάς συστήματος: σας λέει ποιοι ενισχυτές, ελεγκτές CNC και διαδικασίες σέρβις ισχύουν, και ποιοι σύγχρονοι κωδικοποιητές σειράς alpha ή beta είναι ασύμβατοι με αυτήν την εγκατάσταση.

Η ονομασία σειράς προϊόντος A860-0346 καλύπτει την πλήρη γκάμα παραλλαγών Serial Pulse Coder A για τη γενιά κινητήρων σειράς S.

Εντός αυτής της σειράς, το T001 είναι η θεμελιώδης παραλλαγή — η αρχική μορφή από την οποία εξελίχθηκαν άλλες παραλλαγές με επίθημα T καθώς η Fanuc προσάρμοζε το στυλ του συνδέσμου και τις μηχανικές λεπτομέρειες για διαφορετικά μεγέθη σώματος κινητήρα και προδιαγραφές κατασκευαστή μηχανών.

Οι μηχανές που κατασκευάστηκαν με κωδικοποιητές T001 από τις πρώτες γραμμές παραγωγής CNC εργαλειομηχανών εξοπλισμένων με κινητήρες σειράς S είναι πιθανότατα οι μηχανές όπου αυτός ο συγκεκριμένος αριθμός εξαρτήματος εξακολουθεί να χρειάζεται σήμερα.

Βασικές Προδιαγραφές

Τοποθέτηση Προϊόντος Non-Alpha στην Ιστορία Κωδικοποιητών Fanuc

Οι γενιές κωδικοποιητών της Fanuc ακολουθούν τις γενιές κινητήρων που υποστηρίζουν: συμβατικοί κωδικοποιητές παλμών (αναλογικοί, σειρά A860-0300) για τους παλαιότερους κινητήρες DC και AC servo. Σειριακοί Κωδικοποιητές Παλμών A (σειρά A860-0346) για τους κινητήρες AC της σειράς S. Κωδικοποιητές σειράς alpha (οικογένειες A860-0360, A860-0370) για τους κινητήρες alpha. Και κωδικοποιητές σειράς alpha i / beta i (οικογένειες A860-2000 και A860-2020) για την τρέχουσα γενιά.

Το A860-0346-T001 βρίσκεται στο στάδιο Serial A αυτής της εξέλιξης — η γενιά όπου η Fanuc πέρασε από ακατέργαστες αλληλουχίες παλμών σε σειριακή επικοινωνία, και από αναλογική σε απόλυτη θέση, ενώ εξακολουθούσε να χρησιμοποιεί το κόκκινο κάλυμμα που είχε γίνει οικείο από τον σχεδιασμό του κινητήρα της σειράς S.

Οι μηχανές που είναι εξοπλισμένες με κωδικοποιητές A860-0346-T001 κατασκευάστηκαν κατά τη διάρκεια μιας περιόδου όπου πολλά από τα σημερινά κέντρα κατεργασίας υψηλού όγκου εγκαταστάθηκαν για πρώτη φορά.

Το γεγονός ότι αυτές οι μηχανές παραμένουν σε παραγωγή δεκαετίες αργότερα μιλάει για την ανθεκτικότητα του υποκείμενου κινητήρα και της μηχανικής δομής — αλλά σημαίνει επίσης ότι οι κωδικοποιητές σε αυτούς τους κινητήρες βρίσκονται πολύ στην υπηρεσιακή τους ζωή, και ανταλλακτικά όπως το A860-0346-T001 είναι απαραίτητα για τη διατήρηση αυτών των παραγωγικών περιουσιακών στοιχείων σε λειτουργία.

Σύνδεσμος D-Sub — Πλαίσιο Διεπαφής Καλωδίου

Ο σύνδεσμος D-Sub στο A860-0346-T001 το διακρίνει από μεταγενέστερες παραλλαγές A860-0346 που χρησιμοποιούν στρογγυλούς συνδέσμους τύπου MS ή άλλους τύπους συνδέσμων. Οι σύνδεσμοι D-Sub ήταν συνηθισμένοι στα βιομηχανικά ηλεκτρονικά και την καλωδίωση μηχανών CNC της εποχής, παρέχοντας ένα αξιόπιστο, ευρέως διαθέσιμο πρότυπο συνδέσμου με καλή προστασία επαφών όταν συνδέονται σωστά.

Το υπάρχον καλώδιο σε μια μηχανή κατασκευασμένη με κωδικοποιητές T001 θα καταλήγει σε έναν αντίστοιχο σύνδεσμο D-Sub στο άκρο του κωδικοποιητή — ένας άμεσος αντικαταστάτης κωδικοποιητής T001 θα συνδεθεί χωρίς τροποποίηση καλωδίου, ενώ η χρήση μιας διαφορετικής παραλλαγής T με διαφορετικό τύπο συνδέσμου θα απαιτούσε προσαρμογή καλωδίου.

Κατά την προμήθεια ανταλλακτικών κωδικοποιητών T001, επιβεβαιώστε ότι ο σύνδεσμος D-Sub είναι παρών και άθικτος στη μονάδα ανταλλαγής.

Η ζημιά στον σύνδεσμο — λυγισμένες ακίδες, σπασμένα κλιπ περιβλήματος ή μόλυνση στις κοιλότητες επαφής — είναι συνηθισμένο αποτέλεσμα κακής μεταχείρισης στην αγορά μετά την πώληση και θα πρέπει να ελέγχεται πριν από την εγκατάσταση.

Συχνές Ερωτήσεις

Ε1: Τι διακρίνει το A860-0346-T001 από τα T041 και T101 εντός της ίδιας οικογένειας;

Και τα τρία είναι κωδικοποιητές απόλυτης θέσης 40.000 ppr Serial Pulse Coder A με το ίδιο κόκκινο κάλυμμα και πρωτόκολλο επικοινωνίας Serial A.

Το T001 είναι η βασική παραλλαγή με σύνδεσμο D-Sub. οι παραλλαγές T041 και T101 χρησιμοποιούν διαφορετικούς τύπους συνδέσμων και έχουν συγκεκριμένα εύρη συμβατότητας μοντέλων κινητήρων.

Το T101 έχει επιβεβαιωθεί ειδικά για κινητήρες μοντέλων 0S έως 30S. το T001 είναι η αρχική παραλλαγή που ταίριαζε στις αρχικές κυκλοφορίες κινητήρων της σειράς S.

Αυτές οι μηχανικές διαφορές και οι διαφορές συνδέσμων σημαίνουν ότι οι τρεις παραλλαγές δεν είναι άμεσα εναλλάξιμες χωρίς πρώτα να επιβεβαιωθεί ότι ο σύνδεσμος και οι διαστάσεις τοποθέτησης του ανταλλακτικού ταιριάζουν με την αρχική εγκατάσταση.

Ε2: Το προϊόν περιγράφεται ως "Non-Alpha" — επηρεάζει αυτό με ποιο CNC είναι συμβατό;

Ναι. "Non-Alpha" υποδεικνύει ότι αυτός ο κωδικοποιητής ανήκει στη γενιά κινητήρων της σειράς S, και οι CNC που επικοινωνούν μαζί του είναι αυτοί που είναι εξοπλισμένοι με την κάρτα διεπαφής Serial Pulse Coder A: συγκεκριμένα τα συστήματα ψηφιακού ελέγχου servo της Fanuc για τη σειρά Zero (0-C, 0-D) και τους ελεγκτές Model A 16/18/21.

Οι κινητήρες της σειράς Alpha χρησιμοποιούν κωδικοποιητές alpha που επικοινωνούν σε διαφορετικό σειριακό πρωτόκολλο. οι κινητήρες alpha i χρησιμοποιούν ένα περαιτέρω εξελιγμένο σειριακό πρωτόκολλο.

Η σύνδεση ενός κωδικοποιητή Non-Alpha Serial A σε έναν ενισχυτή σχεδιασμένο για ανάδραση σειράς alpha παράγει σφάλμα ασυμβατότητας — ο ενισχυτής δεν μπορεί να αποκωδικοποιήσει το πρωτόκολλο Serial A. Ο κινητήρας, ο ενισχυτής, ο κωδικοποιητής και ο CNC πρέπει όλοι να ανήκουν σε συμβατές γενιές.

Ε3: Μπορεί η απόλυτη θέση να διατηρηθεί επ' αόριστον, ή υποβαθμίζεται με την πάροδο του χρόνου;

Η απόλυτη θέση διατηρείται εφόσον η εφεδρική μπαταρία στον ενισχυτή servo ή στη μονάδα μπαταρίας παραμένει πάνω από το όριο εκφόρτισής της.

Η χημεία της μπαταρίας (συνήθως πρωτογενή στοιχεία λιθίου) έχει πεπερασμένη διάρκεια ζωής — συνήθως τρία έως πέντε χρόνια ανάλογα με τα μοτίβα χρήσης, με τη συνεχή λειτουργία του μηχανήματος να καταναλώνει την μπαταρία πιο αργά από τη συχνή εναλλαγή τροφοδοσίας. Όταν η τάση της μπαταρίας πέσει στο όριο προειδοποίησης, ο CNC παράγει συναγερμό BAT.

Η μπαταρία πρέπει να αντικατασταθεί πριν απενεργοποιηθεί το μηχάνημα για εκτεταμένη συντήρηση, καθώς η αντικατάσταση της μπαταρίας ενώ το μηχάνημα παραμένει ενεργοποιημένο αποφεύγει την απώλεια δεδομένων. Μόλις χαθούν τα δεδομένα θέσης λόγω πλήρους εκφόρτισης της μπαταρίας, μια διαδικασία επαναφοράς αναφοράς αποκαθιστά το σημείο αναφοράς.

Ε4: Είναι δυνατός ο έλεγχος του κωδικοποιητή A860-0346-T001 χωρίς να αφαιρεθεί από τον κινητήρα;

Βασικός διαγνωστικός έλεγχος είναι δυνατός επί τόπου. Στον CNC, η παρακολούθηση της κατάστασης ανάδρασης servo κατά την αργή κίνηση του άξονα (χρησιμοποιώντας την οθόνη διαγνωστικών ή τα δεδομένα διαγνωστικών servo) μπορεί να αποκαλύψει την ποιότητα επικοινωνίας — καθαρά σειριακά δεδομένα χωρίς αιτήματα επανεκπομπής υποδεικνύουν έναν υγιή κωδικοποιητή.

Ο έλεγχος του συνδέσμου του κωδικοποιητή στο άκρο του κινητήρα για ασφαλή τοποθέτηση και καθαρές επαφές είναι ένα μη επεμβατικό πρώτο βήμα.

Ωστόσο, για οριστική αξιολόγηση του κωδικοποιητή, ειδικά όταν υποπτεύονται μόλυνση, φθορά δίσκου ή φθορά ρουλεμάν, ο κινητήρας πρέπει να αφαιρεθεί και ο κωδικοποιητής να ελεγχθεί σε ειδική πλατφόρμα δοκιμών serial A με επαλήθευση με παλμογράφο της σειριακής εξόδου υπό περιστροφή — μια σωστή εργαστηριακή δοκιμή που δεν μπορεί να αναπαραχθεί επί τόπου.

Ε5: Ποιες είναι οι διαθέσιμες επιλογές σέρβις για μια κατάσταση διακοπής λειτουργίας μηχανής που περιλαμβάνει αυτόν τον κωδικοποιητή;

Η ανταλλαγή είναι η ταχύτερη οδός ανάκαμψης: ένας δοκιμασμένος, εγγυημένος ανταλλακτικός A860-0346-T001 (ή επιβεβαιωμένα συμβατή εναλλακτική) μπορεί να αποσταλεί και να εγκατασταθεί εντός ωρών σε περιοχές όπου υπάρχει διαθεσιμότητα αποθέματος.

Υποβάλετε τον πλήρη κινητήρα με τον ελαττωματικό κωδικοποιητή σε εξειδικευμένο πάροχο σέρβις — αυτό επιτρέπει την αλλαγή του κωδικοποιητή, τον έλεγχο ρουλεμάν, τον έλεγχο αντίστασης περιέλιξης και τον έλεγχο μόνωσης να πραγματοποιηθούν ως πλήρης ανακατασκευή του κινητήρα αντί απλώς μια αλλαγή κωδικοποιητή, η οποία είναι η καλύτερη πρακτική για έναν κινητήρα αυτής της ηλικίας.

Όπου το απόθεμα ανταλλαγής δεν είναι διαθέσιμο, η προμήθεια του A860-0346-T001 από κανάλια πλεονάζοντος εξοπλισμού είναι η εναλλακτική λύση — οι μονάδες πλεονάζοντος εξοπλισμού θα πρέπει να ελέγχονται ηλεκτρικά σε πλατφόρμα serial A πριν από την εγκατάσταση, καθώς η φυσική επιθεώρηση από μόνη της δεν επαρκεί για την επιβεβαίωση της λειτουργικότητας του κωδικοποιητή.
