Fanuc A860-0316-T101 | Ενκόντερ Παλμών Υψηλής Ανάλυσης — 10.000P, Κόκκινο Πλαστικό Κάλυμμα, AC Σερβοκινητήρες Τελευταίας Σειράς S, Ψηφιακοί Σερβοκινητήρες CNC

Επισκόπηση

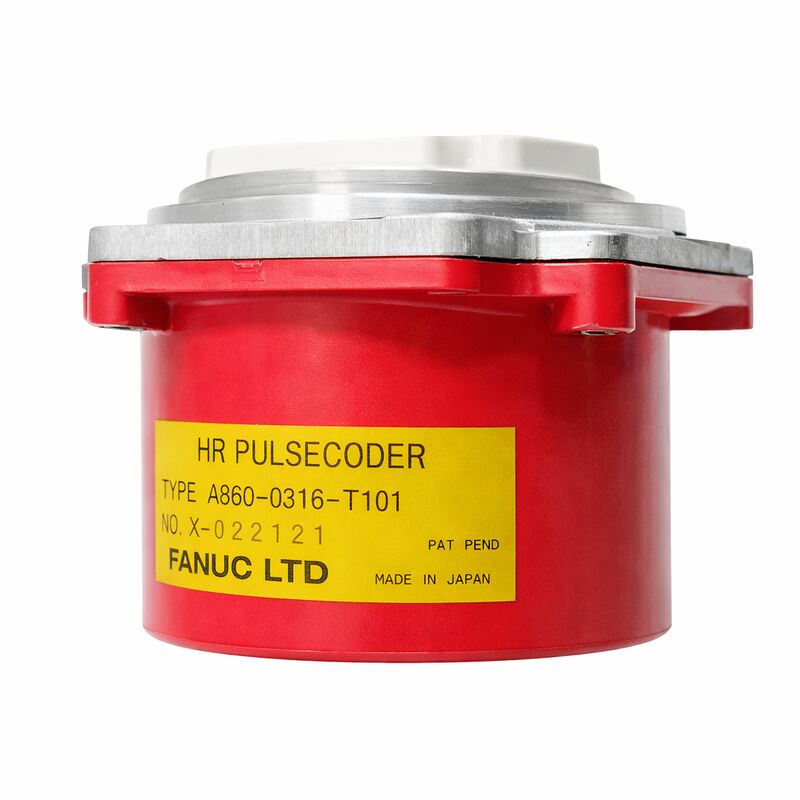

Το Fanuc A860-0316-T101 είναι το ενκόντερ παλμών (HR) υψηλής ανάλυσης που είναι τοποθετημένο στους AC σερβοκινητήρες Fanuc S-series τελευταίας γενιάς.

Με 10.000 παλμούς ανά περιστροφή, παρέχει πάνω από τρεις φορές την ακατέργαστη ανάλυση των ενκόντερ 3.000P που χρησιμοποιούνταν σε παλαιότερους κινητήρες S-series, τοποθετώντας το ως την πιο ικανή συσκευή ανάδρασης παλμών στην εποχή των κινητήρων S-series, πριν οι απόλυτοι κωδικοποιητές Serial A και Serial C αναλάβουν ως πρότυπο για μεταγενέστερες παραλλαγές κινητήρων.

Η ονομασία HR — η οποία εμφανίζεται επίσης στο σχετικό A860-0316-T201 — προσδιόριζε συγκεκριμένα αυτά τα ενκόντερ ως ένα βήμα αναβάθμισης ανάλυσης από τους βασικούς κωδικοποιητές παλμών S-series.

Όταν η Fanuc τοποθετούσε κινητήρες υψηλότερης ταχύτητας ή υψηλότερων απαιτήσεων ακρίβειας στην τελευταία γενιά S-series, η ανάλυση του ενκόντερ 3000P δεν ήταν πλέον επαρκής για την ποιότητα του βρόχου σερβοκινητήρα στην ονομαστική ταχύτητα λειτουργίας του κινητήρα.

Το ενκόντερ 10.000P στις 3000 σ.α.λ. παράγει 500.000 μετρήσεις ακμών ανά δευτερόλεπτο (χρησιμοποιώντας αποκωδικοποίηση τετραγωνισμού 4×), σε σύγκριση με 150.000 για ένα ενκόντερ 3000P υπό τις ίδιες συνθήκες — η βελτίωση στην ποιότητα εκτίμησης ταχύτητας είναι ευθέως ανάλογη.

Το κόκκινο πλαστικό κάλυμμα είναι το χαρακτηριστικό γνώρισμα ολόκληρης της γενιάς ενκόντερ S-series, τοποθετώντας το A860-0316-T101 σαφώς στην ίδια οικογένεια με τους κωδικοποιητές Serial A και Serial C της ίδιας εποχής.

Σε αντίθεση με αυτούς τους απόλυτους σειριακούς κωδικοποιητές, ωστόσο, το T101 είναι τύπου παλμών — παράγει παλμούς τετραγωνισμού A/B και έναν παλμό ευρετηρίου Z καθώς περιστρέφεται ο άξονας του κινητήρα, χωρίς να διατηρεί καμία μνήμη θέσης μεταξύ των κύκλων τροφοδοσίας.

Κάθε εκκίνηση μηχανής απαιτεί έναν κύκλο επιστροφής αναφοράς για την επαναφορά του σημείου αναφοράς του άξονα.

Αυτή είναι η αναμενόμενη συμπεριφορά για μηχανές εξοπλισμένες με αυτό το ενκόντερ και αποτελεί φυσιολογικό μέρος της ακολουθίας εκκίνησης.

Η προμήθεια του A860-0316-T101 ακολουθεί το κοινό μοτίβο για όλα τα ενκόντερ S-series τελευταίας γενιάς: δεν πωλείται ξεχωριστά από τους κινητήρες ως τυπικό στοιχείο καταλόγου, και η διαθεσιμότητα από οποιονδήποτε εξειδικευμένο πάροχο εξαρτάται αποκλειστικά από το πόσοι λειτουργικοί κινητήρες S-series με ενκόντερ T101 έχουν περάσει από τη ροή επισκευών τους.

Η διατήρηση πρόσβασης σε έναν αξιόπιστο πάροχο ανταλλαγής είναι η πιο πρακτική στρατηγική ανταλλακτικών για εγκαταστάσεις που λειτουργούν μηχανές με αυτό το ενκόντερ.

Βασικές Προδιαγραφές

10.000P έναντι Παλαιότερων Ενκόντερ S-Series — Ανάλυση σε Πλαίσιο

Η εξέλιξη των ενκόντερ παλμών S-series της Fanuc ακολούθησε τις προδιαγραφές του κινητήρα. Οι πρώτοι κινητήρες S-series χρησιμοποιούσαν κωδικοποιητές παλμών 2000P και 2500P. οι τυπικοί κινητήρες μεταπήδησαν σε 3000P. η τελευταία γενιά κινητήρων υψηλότερης ταχύτητας και υψηλότερης ακρίβειας αναβαθμίστηκε σε 10.000P με το A860-0316-T101.

Αυτή η προδιαγραφή 10.000P τοποθέτησε το ενκόντερ HR S-series της Fanuc σε επίπεδο ανάλυσης συγκρίσιμο με αυτό που πολλοί άλλοι κατασκευαστές σερβοκινητήρων καθόριζαν για τις premium σειρές σερβοκινητήρων ακριβείας της ίδιας εποχής.

Ο παλμός ευρετηρίου Z (ένας ανά περιστροφή) που συνοδεύει τα κανάλια τετραγωνισμού A και B χρησιμεύει ως το σημείο αναφοράς για τον κύκλο επιστροφής αναφοράς του CNC.

Το CNC οδηγεί τον άξονα προς τον διακόπτη αναφοράς υλικού με καθορισμένη ταχύτητα τροφοδοσίας, επιβραδύνει καθώς ενεργοποιείται ο διακόπτης, και στη συνέχεια κινείται αργά μέχρι να ανιχνευθεί ο πρώτος παλμός Z μετά την ενεργοποίηση του διακόπτη.

Η θέση του παλμού Z σε σχέση με τον διακόπτη αναφοράς είναι μηχανικά σταθερή από τον δίσκο και τη στήριξη του ενκόντερ, έτσι η επιστροφή αναφοράς προσγειώνεται πάντα στην ίδια απόλυτη θέση μηχανής — επαναλήψιμη εντός ενός μετρητή ενκόντερ της θέσης του παλμού Z.

Περιορισμοί Προμήθειας και Πρακτική Διαχείριση Ανταλλακτικών

Το γεγονός ότι το A860-0316-T101 δεν πωλείται ξεχωριστά από τον κινητήρα ως στοιχείο καταλόγου της Fanuc είναι μια σημαντική επιχειρησιακή παράμετρος.

Αυτό σημαίνει ότι το κύριο κανάλι προμήθειας είναι η ανταλλαγή κινητήρα: ένας ειδικός αναθεωρεί έναν κινητήρα, αντικαθιστά το ενκόντερ, και το προκύπτον πλεόνασμα ή ενκόντερ ανταλλαγής γίνεται διαθέσιμο.

Αυτή η αλυσίδα εφοδιασμού είναι λιγότερο προβλέψιμη από τα τυπικά αποθηκευμένα ανταλλακτικά, και δεν υπάρχει τυπική διαδρομή προμήθειας "νέο στο κουτί" από το εξουσιοδοτημένο δίκτυο διανομής της Fanuc.

Οι εγκαταστάσεις που διαχειρίζονται μηχανές με ενκόντερ T101 έχουν δύο πρακτικές επιλογές: να διατηρούν ένα δοκιμασμένο εφεδρικό ενκόντερ που αποκτήθηκε μέσω καναλιών ανταλλαγής, ή να εντοπίσουν έναν αξιόπιστο πάροχο υπηρεσιών κινητήρων που διαθέτει κινητήρες ή ενκόντερ συμβατά με T101 ως μέρος του τακτικού αποθέματος επισκευών τους και μπορεί να ανταποκριθεί γρήγορα σε ένα συμβάν διακοπής λειτουργίας μηχανής.

Συχνές Ερωτήσεις

Ε1: Πώς επηρεάζει το ενκόντερ παλμών 10.000P τις ρυθμίσεις παραμέτρων σερβοκινητήρα του CNC σε σύγκριση με ένα ενκόντερ 3000P;

Οι παράμετροι σερβοκινητήρα του CNC περιλαμβάνουν ρυθμίσεις για την ανάλυση του ενκόντερ (συνήθως εκφράζεται ως παλμοί ανά περιστροφή ή ως παράμετρος λόγου μετάδοσης που σχετίζει τις μετρήσεις του ενκόντερ με τη διαδρομή του μηχανήματος).

Εάν ένας κινητήρας 3000P αντικατασταθεί με έναν κινητήρα 10.000P, ή αντίστροφα, οι παράμετροι σερβοκινητήρα CMR και DMR πρέπει να ενημερωθούν για να αντικατοπτρίζουν τον αριθμό παλμών του νέου ενκόντερ. Λανθασμένες παράμετροι σερβοκινητήρα με το λάθος ενκόντερ προκαλούν αστάθεια στον βρόχο ταχύτητας, υπέρβαση, ή συνθήκες συναγερμού άξονα στην πρώτη εντολή κίνησης.

Ενημερώνετε πάντα τις παραμέτρους σερβοκινητήρα για να ταιριάζουν με το εγκατεστημένο ενκόντερ πριν από την παραγωγή.

Ε2: Μπορεί το A860-0316-T101 να αντικατασταθεί με τύπο απόλυτου ενκόντερ;

Όχι άμεσα. Ο ενισχυτής και το CNC πρέπει να ρυθμιστούν για τον συγκεκριμένο τύπο ανάδρασης — οι απόλυτοι σειριακοί κωδικοποιητές (Serial A, Serial C) απαιτούν ψηφιακό ενισχυτή σερβοκινητήρα με την αντίστοιχη διεπαφή σειριακού ενκόντερ, και το CNC πρέπει να είναι ικανό να επεξεργάζεται δεδομένα απόλυτου ενκόντερ.

Το ενκόντερ παλμών HR S-series λειτουργεί με αναλογικά ή πρώιμα ψηφιακά συστήματα ενισχυτών σερβοκινητήρων συμβατά με τους κινητήρες S-series τελευταίας γενιάς.

Η τοποθέτηση ενός απόλυτου ενκόντερ όπου είχε καθοριστεί τύπος παλμών απαιτεί τόσο επαλήθευση φυσικής συμβατότητας όσο και αλλαγές στη διαμόρφωση παραμέτρων, και σε ορισμένες περιπτώσεις, διαφορετική κάρτα διεπαφής ενισχυτή.

Αυτό είναι ένα έργο αναβάθμισης κινητήρα παρά μια απλή αντικατάσταση ενκόντερ.

Ε3: Ποια είναι η διαδικασία διάγνωσης όταν η μηχανή εμφανίζει ασταθή σφάλματα ταχύτητας ή θέσης σε έναν άξονα με αυτό το ενκόντερ;

Ξεκινήστε ελέγχοντας το καλώδιο ανάδρασης του ενκόντερ για ζημιές, εστιάζοντας σε περιοχές που υπόκεινται σε κίνηση (αλυσίδες καλωδίων, καμπύλες κοντά σε εισόδους αγωγών). Επιθεωρήστε και τα δύο άκρα του συνδετήρα για καθαρές, πλήρως τοποθετημένες επαφές.

Συνδέστε ένα παλμογράφο στις εξόδους A και B του ενκόντερ και περιστρέψτε αργά τον άξονα του κινητήρα με το χέρι — ένα καθαρό τετραγωνικό κύμα με μετατόπιση φάσης 90° και στα δύο κανάλια χωρίς διακοπές ή διακυμάνσεις πλάτους υποδεικνύει ένα υγιές ενκόντερ και καλώδιο.

Ασταθή σήματα υποδεικνύουν ζημιά στο καλώδιο, διακοπτόμενη σύνδεση, ή έναν φθίνοντα οπτικό δίσκο μέσα στο ενκόντερ.

Εάν ο έλεγχος του καλωδίου και του συνδετήρα είναι καθαρός, αλλά ο παλμογράφος δείχνει προβλήματα ποιότητας σήματος κατά την περιστροφή, το ενκόντερ απαιτεί αντικατάσταση.

Ε4: Το ενκόντερ βρίσκεται σε κόκκινο πλαστικό κάλυμμα — πώς αφαιρείται το κάλυμμα και πώς γίνεται πρόσβαση στο ενκόντερ για αντικατάσταση;

Το κόκκινο πλαστικό κάλυμμα κουμπώνει ή βιδώνει στο πίσω μέρος του πλαισίου του κινητήρα, περιβάλλοντας τη διάταξη του ενκόντερ και την είσοδο του καλωδίου. Η αφαίρεση συνήθως απαιτεί την απελευθέρωση των συνδετήρων ή των κλιπ συγκράτησης του καλύμματος (η ακριβής σχεδίαση ποικίλλει ανάλογα με το μοντέλο του κινητήρα) και στη συνέχεια την προσεκτική απομάκρυνση της διάταξης του δίσκου του ενκόντερ από τη σύζευξη του άξονα του κινητήρα.

Η μέθοδος σύζευξης ποικίλλει — ορισμένες χρησιμοποιούν σύζευξη Oldham που ανέχεται μικρή ευθυγράμμιση του άξονα. άλλες χρησιμοποιούν άμεση εμπλοκή με σφήνα ή κλειδί.

Συμβουλευτείτε την τεκμηρίωση συντήρησης του κινητήρα για την ειδική ακολουθία αποσυναρμολόγησης, ιδίως την ακολουθία αφαίρεσης του ενκόντερ από τη σύζευξη του άξονα χωρίς να καταστραφεί ο δίσκος.

Η εξαναγκασμένη αφαίρεση του καλύμματος ή του σώματος του ενκόντερ χωρίς την τήρηση της σωστής ακολουθίας αφαίρεσης κινδυνεύει να σπάσει τον οπτικό δίσκο, ο οποίος είναι ένα μη αναστρέψιμο σφάλμα.

Ε5: Είναι το A860-0316-T101 συμβατό με τους ίδιους ενισχυτές με το A860-0346-T101 (απόλυτο ενκόντερ Serial A);

Όχι. Το T101 είναι ενκόντερ παλμών. το A860-0346-T101 είναι απόλυτο ενκόντερ Serial A.

Αυτοί οι δύο τύποι ενκόντερ επικοινωνούν με τον ενισχυτή σερβοκινητήρα μέσω θεμελιωδώς διαφορετικών διεπαφών — το ενκόντερ παλμών χρησιμοποιεί διακριτές γραμμές διαφορικού σήματος A/B/Z, ενώ το ενκόντερ Serial A χρησιμοποιεί ένα ιδιόκτητο πρωτόκολλο σειριακής υψηλής ταχύτητας.

Ένας ενισχυτής σερβοκινητήρα σχεδιασμένος για ενκόντερ Serial A δεν μπορεί να δεχτεί απευθείας τα σήματα παλμών A/B/Z από το T101, και αντίστροφα.

Οι γενιές κινητήρων και ενκόντερ είναι ταιριαστά σετ. επιβεβαιώνετε πάντα ολόκληρο το σύστημα — κινητήρας, ενκόντερ, ενισχυτής και CNC — ότι είναι από συμβατές γενιές πριν παραγγείλετε ανταλλακτικά.
