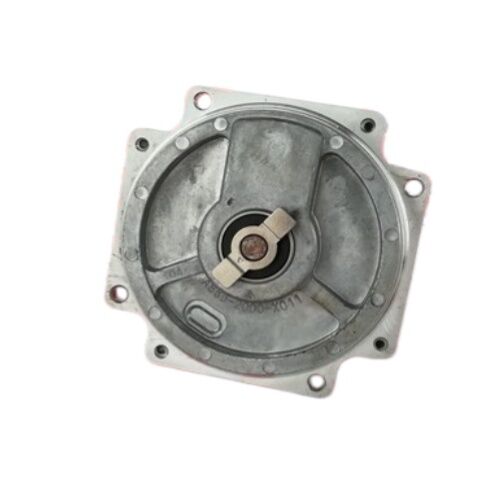

FANUC A860-0365-V501 Alpha i64 Ενσωματωμένος Παλμοκωδικοποιητής — Σερβο-Ανάδραση 64.000 Παλμών για Συστήματα FANUC CNC

Ρωτήστε οποιονδήποτε τεχνικό σερβοκινητήρων FANUC ποια οικογένεια κωδικοποιητών βλέπουν συχνότερα σε επισκευές εργαλειομηχανών CNC, και η σειρά Alpha i64 εμφανίζεται αξιόπιστα. Ο FANUC A860-0365-V501 είναι η ενσωματωμένη παραλλαγή αυτής της οικογένειας — ένας σειριακός παλμοκωδικοποιητής 64.000 παλμών τοποθετημένος σε μια τεράστια εγκατεστημένη βάση σερβοκινητήρων AC FANUC Alpha i σε κέντρα κατεργασίας, τόρνους και αυτοματοποιημένες γραμμές παραγωγής παγκοσμίως.

Αυτή η μονάδα προσφέρεται ελεγμένη και πλήρως λειτουργική — αφαιρέθηκε από μια λειτουργική μηχανή, επαληθεύτηκε έναντι ενός σερβο-οδηγού FANUC και επιβεβαιώθηκε ότι παράγει καθαρή, σταθερή έξοδο πριν από την αποστολή.

Ενσωματωμένος με Ανάλυση 64Κ — Τι Παρέχει

Η ονομασία "I64" σας λέει αμέσως τον σημαντικό αριθμό: 64.000 παλμοί ανά περιστροφή σε αυτόν τον ενσωματωμένο κωδικοποιητή. Μέσω του πρωτοκόλλου επικοινωνίας υψηλής ανάλυσης της FANUC μεταξύ του παλμοκωδικοποιητή και του ενισχυτή σερβοκινητήρα, το σύστημα ελέγχου επεξεργάζεται δεδομένα θέσης με μια λεπτότητα που καθιστά εφικτή την τοποθέτηση άξονα υπο-μικρομέτρου στο επίπεδο της μηχανής.

Συγκρίνετε αυτό με προηγούμενες γενιές FANUC — τον κωδικοποιητή DC 2.000 παλμών των κινητήρων πρώτης γενιάς, ή ακόμα και τους κωδικοποιητές 8.000 παλμών σε πρώιμους σερβοκινητήρες AC — και η αύξηση της ανάλυσης εξηγεί γιατί η σειρά Alpha i ανέβασε τον πήχη για την ακρίβεια τοποθέτησης και τη ρύθμιση ταχύτητας όταν εισήχθη.

Οι έξοδοι τετραγωνισμού Α και Β, 90 μοίρες εκτός φάσης, παρέχουν στον σερβο-οδηγό τόσο την καταμέτρηση θέσης όσο και την κατεύθυνση κίνησης ταυτόχρονα. Αυτή η αμφίδρομη παρακολούθηση σημαίνει ότι ο έλεγχος γνωρίζει ακριβώς πού βρίσκεται ο άξονας σε κάθε κίνηση, και στις δύο κατευθύνσεις, χωρίς αμφιβολία στα σημεία αναστροφής.

Τεχνικές Προδιαγραφές

Το Alpha i64 στο Οικοσύστημα Κινητήρων FANUC

Η σειρά σερβοκινητήρων AC Alpha i της FANUC αντικατέστησε την προηγούμενη σειρά Alpha (κόκκινο καπάκι) από τις αρχές της δεκαετίας του 2000 και μετά και έγινε η κυρίαρχη πλατφόρμα σερβοκινητήρων σε εργαλειομηχανές ελεγχόμενες από FANUC για περίπου δύο δεκαετίες. Η βασική διάκριση μεταξύ της γενιάς απόλυτων κωδικοποιητών Alpha (aA64) και της γενιάς Alpha i (aI64) ενσωματωμένων είναι η αρχιτεκτονική ανάδρασης:

Το aI64 είναι ένας ενσωματωμένος κωδικοποιητής — μετράει παλμούς από μια γνωστή αρχική αναφορά αντί να εξάγει μια λέξη απόλυτης θέσης. Αυτό σημαίνει ότι το σύστημα ελέγχου CNC καθιερώνει τις θέσεις αναφοράς του άξονα μέσω μιας λειτουργίας επιστροφής αναφοράς (homing) κατά την εκκίνηση της μηχανής, μετά την οποία η ενσωματωμένη μέτρηση παρέχει συνεχή, υψηλής ακρίβειας παρακολούθηση θέσης.

Το πρωτόκολλο σειριακής επικοινωνίας υψηλής ανάλυσης της FANUC μεταδίδει αυτά τα δεδομένα μεταξύ του κωδικοποιητή και του ενισχυτή μέσω μιας αποκλειστικής σειριακής σύνδεσης δύο καλωδίων, παρέχοντας την υψηλή απόδοση δεδομένων που απαιτείται για την υποστήριξη της ανάλυσης 64Κ σε πλήρη ταχύτητα κινητήρα χωρίς τις προκλήσεις ακεραιότητας σήματος της παράλληλης καλωδίωσης.

Παραλλαγή Συνδέσμου V501 — Χωρίς Καλώδιο

Το επίθημα V στους αριθμούς εξαρτημάτων παλμοκωδικοποιητών FANUC συνήθως υποδεικνύει μια γυμνή μονάδα κωδικοποιητή χωρίς το καλώδιο διασύνδεσης. Το A860-0365-V501 αποστέλλεται χωρίς καλώδιο — το αντίστοιχο συγκρότημα καλωδίου (A860-0360-V906) παραγγέλλεται ξεχωριστά και συνδέει το σώμα του κωδικοποιητή στη θύρα κωδικοποιητή CN2 του ενισχυτή.

Για εργασίες αντικατάστασης σε μια υπάρχουσα μηχανή, το αρχικό καλώδιο συνήθως επαναχρησιμοποιείται εάν δεν έχει υποστεί ζημιά. Το καλώδιο είναι ένα κοινό σημείο αστοχίας — ιδιαίτερα οι ακροδέκτες του συνδέσμου και τα πρώτα λίγα εκατοστά καλωδίου που γειτνιάζουν με τον σύνδεσμο όπου συμβαίνει επαναλαμβανόμενη κάμψη — οπότε η επιθεώρησή του πριν από την επαναχρησιμοποίηση αξίζει τα λίγα λεπτά που απαιτούνται.

Πού Βρίσκεται Αυτός ο Κωδικοποιητής

Το A860-0365-V501 είναι τοποθετημένο σε μια πολύ ευρεία γκάμα μοντέλων σερβοκινητήρων FANUC Alpha i, καλύπτοντας τις εφαρμογές οδήγησης άξονα σε εξοπλισμό κατασκευασμένο από τις αρχές της δεκαετίας του 2000 έως τη δεκαετία του 2010:

Κέντρα Κατεργασίας CNC — κινήσεις άξονα X, Y, Z και περιστροφικών σε κάθετα και οριζόντια κέντρα κατεργασίας από Mazak, Makino, Okuma, Haas, DMG Mori και δεκάδες άλλους κατασκευαστές που χρησιμοποιούν συστήματα σερβοκινητήρων FANUC Alpha i

Κέντρα Τόρνευσης CNC — ανάδραση σερβοκινητήρα άξονα Z και X σε τόρνους δύο αξόνων και πολλαπλών αξόνων, καθώς και κινήσεις δευτερεύοντος ατράκτου και άξονα C σε πιο σύνθετα κέντρα τόρνευσης

Αρθρώσεις Ρομπότ — βιομηχανικά ρομπότ FANUC στις οικογένειες M και R που χρησιμοποιούσαν σερβοκινητήρες Alpha i με παλμοκωδικοποιητές aI64 στις αρθρώσεις τους

Ευέλικτα Συστήματα Παραγωγής — εναλλάκτες παλετών, αυτοματοποιημένα συστήματα διαχείρισης υλικών και γραμμές μεταφοράς κατασκευασμένες γύρω από την τεχνολογία CNC και σερβοκινητήρων FANUC της ίδιας εποχής

Αγορά Μεταχειρισμένων και Ελεγμένων — Η Πρακτική Περίπτωση

Αυτή είναι μια ελεγμένη, μεταχειρισμένη μονάδα — και για το A860-0365-V501, αυτή είναι μια λογική και συνηθισμένη επιλογή προμήθειας. Οι νέες μονάδες, όταν είναι διαθέσιμες, έχουν σημαντική προσαύξηση τιμής. Ένας ελεγμένος μεταχειρισμένος κωδικοποιητής που έχει επαληθευτεί σε ένα λειτουργικό σύστημα σερβοκινητήρα έχει γνωστή λειτουργική κατάσταση, και τα ρουλεμάν στο εσωτερικό έχουν συνήθως λειτουργήσει για χρόνια χωρίς πρόβλημα — αυτές είναι συσκευές οπτικής ακριβείας, όχι εξαρτήματα υψηλής φθοράς υπό κανονικές συνθήκες λειτουργίας.

Η προσοχή με τους μεταχειρισμένους παλμοκωδικοποιητές αφορά πάντα την κατάσταση των ρουλεμάν και την ακεραιότητα της διάταξης οπτικής ανίχνευσης. Μια μονάδα που αφαιρέθηκε από μια μηχανή που αστόχησε για ανεξάρτητους λόγους και ελέγχθηκε έναντι ενός σερβο-οδηγού είναι ουσιαστικά διαφορετική από μια μη ελεγμένη πλεονάζουσα μονάδα. Η επαλήθευση ότι ο κωδικοποιητής παράγει καθαρές εξόδους καναλιών Α, Β και Ζ σε αντιπροσωπευτική ταχύτητα πριν από την αποστολή είναι το πρότυπο δέουσας επιμέλειας που καθιστά μια ελεγμένη μεταχειρισμένη μονάδα μια αξιόπιστη αγορά.

Συχνές Ερωτήσεις

Ε1: Είναι ο A860-0365-V501 απόλυτος ή ενσωματωμένος κωδικοποιητής;

Είναι ενσωματωμένος. Το "I" στο Alpha i64 σημαίνει ενσωματωμένος — παρακολουθεί τη θέση μετρώντας παλμούς από ένα σημείο αναφοράς. Η μηχανή καθιερώνει τις αναφορές του άξονα μέσω ενός κύκλου homing κατά την εκκίνηση. Αυτό είναι διακριτό από τους απόλυτους κωδικοποιητές, οι οποίοι εξάγουν τη θέση απευθείας χωρίς να απαιτείται επιστροφή αναφοράς.

Ε2: Έρχεται αυτός ο κωδικοποιητής με το καλώδιο;

Όχι. Η παραλλαγή V501 παρέχεται χωρίς καλώδιο (W/O cable). Το αντίστοιχο συγκρότημα καλωδίου είναι A860-0360-V906, το οποίο συνδέει τον κωδικοποιητή στην είσοδο κωδικοποιητή CN2 του σερβο-ενισχυτή. Σε μια εργασία αντικατάστασης, το υπάρχον καλώδιο της μηχανής μπορεί συνήθως να επαναχρησιμοποιηθεί εάν είναι σε καλή κατάσταση.

Ε3: Ποιοι σερβοκινητήρες και ενισχυτές FANUC χρησιμοποιούν τον A860-0365-V501;

Αυτός ο παλμοκωδικοποιητής είναι τοποθετημένος σε σερβοκινητήρες AC FANUC σειράς Alpha i (σειρά A06B-0xxx με ονομασία κωδικοποιητή aI64). Λειτουργεί με σερβο-ενισχυτές FANUC σειράς αi και αiS και είναι συμβατός με συστήματα ελέγχου CNC στις οικογένειες 0i, 16i, 18i, 21i, 30i, 31i και 32i. Επιβεβαιώστε με την πινακίδα του κινητήρα πριν από την παραγγελία.

Ε4: Τι σημαίνει "ελεγμένο" για έναν μεταχειρισμένο παλμοκωδικοποιητή;

Ένας ελεγμένος παλμοκωδικοποιητής έχει επαληθευτεί ηλεκτρικά σε ένα πραγματικό σύστημα σερβο-οδηγού FANUC — επιβεβαιώνοντας ότι οι έξοδοι καναλιών Α, Β και Ζ είναι παρούσες, καθαρές και σωστά ευθυγραμμισμένες στην ταχύτητα λειτουργίας. Αυτό είναι πιο ουσιαστικό από έναν απλό οπτικό έλεγχο ή έλεγχο συνέχειας και επιβεβαιώνει ότι η διάταξη οπτικής ανίχνευσης και τα ηλεκτρονικά λειτουργούν όπως σχεδιάστηκαν.

Ε5: Μπορεί ο A860-0365-V501 να επισκευαστεί εάν παρουσιάσει βλάβη;

Ναι — εξειδικευμένες υπηρεσίες επισκευής κινητήρων και κωδικοποιητών FANUC μπορούν να αντικαταστήσουν ρουλεμάν, να επανατοποθετήσουν τον οπτικό δίσκο και να επισκευάσουν ζημιές στον σύνδεσμο στον παλμοκωδικοποιητή aI64. Η επισκευή είναι μια βιώσιμη οδός όταν το περίβλημα του κωδικοποιητή και ο οπτικός δίσκος είναι άθικτα, αλλά μια αστοχία ρουλεμάν ή μια βλάβη συνδέσμου έχει καταστήσει τη μονάδα μη λειτουργική. Για μονάδες με φυσική ζημιά στον δίσκο ή ραγισμένα περιβλήματα, η αντικατάσταση είναι η πρακτική επιλογή.
