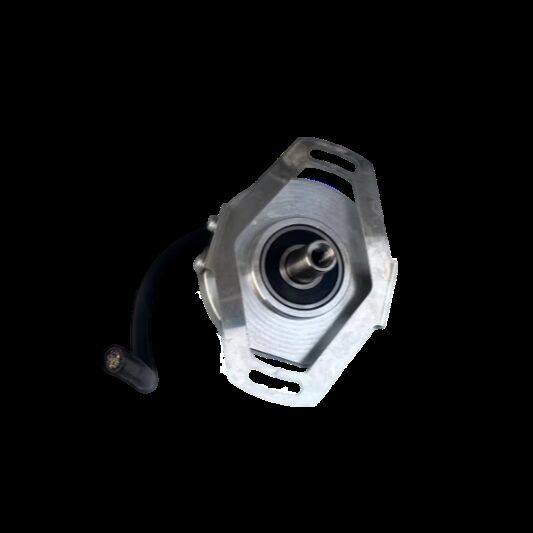

Κωδικοποιητής κινητήρα σερβοκίνησης
>
|
| Τόπος καταγωγής | Γερμανία |
| Μάρκα | HENGSTLER |
| Πιστοποίηση | CE / cULus Listed / RoHS 2002/95/EC |
| Αριθμό μοντέλου | S21-2048.001 |
Ευρύ εύρος θερμοκρασίας λειτουργίας από –15 °C έως +120 °C, επομένως βέλτιστη χρήση της χωρητικότητας του κινητήρα
Υψηλή οριακή συχνότητα με εξαιρετική ποιότητα σήματος, επιτρέποντας τις υψηλότερες μέγιστες ταχύτητες και μειωμένη σπατάλη μη παραγωγικού χρόνου
Εξαιρετική αντοχή σε παρεμβολές (EN 61000-4-4, Κατηγορία 4)
Υψηλή λειτουργική ασφάλεια λόγω ελέγχου σήματος και παρακολούθησης συστήματος (υποτάση, ρύπανση, ζημιά δίσκου, τέλος διάρκειας ζωής LED)
Υψηλή ποιότητα σήματος μέσω ελέγχου και αντιστάθμισης σφαλμάτων
Πιστοποίηση:
CE / cULus Listed / RoHS 2002/95/EC
Λεπτομερής Περιγραφή Προϊόντος
| Παράμετρος | Προδιαγραφή |
|---|---|
| Διάμετρος περιβλήματος | 53 mm |
| Διάμετρος άξονα | Κώνος 1/10 |
| Κλάση προστασίας εισόδου άξονα (EN 60529) | IP40 |
| Κλάση προστασίας περιβλήματος (EN 60529) | IP40 |
| Φορτίο άξονα αξονικό / ακτινικό | 20 N / 90 N (για κωνικό συμπαγή άξονα) |
| Αξονική απόκλιση άξονα σύζευξης (άξονας πλήμνης) | ± 0.5 mm |
| Ακτινική απόκλιση άξονα σύζευξης (άξονας πλήμνης) | ± 0.1 mm |
| Μέγ. ταχύτητα | μέγ. 12.000 σ.α.λ. (συνεχής), μέγ. 15.000 σ.α.λ. (βραχυπρόθεσμη) |
| Ροπή | ≤ 1 Ncm |
| Αντοχή σε δονήσεις (DIN EN 60068-2-6) | ≤ 100 m/s² (10 … 2.000 Hz) |
| Αντοχή σε κρούσεις (DIN EN 60068-2-27) | ≤ 1.000 m/s² (6 ms) |
| Θερμοκρασία λειτουργίας | –15 °C … +120 °C |
| Θερμοκρασία αποθήκευσης | –20 °C … +80 °C |
| Υλικό περιβλήματος | Αλουμίνιο |
| Βάρος | περίπου 170 g |
| Σύνδεση | Συνδετήρας PCB και καλώδιο |
| Παράμετρος | Προδιαγραφή |
|---|---|
| Γενικός σχεδιασμός | σύμφωνα με DIN EN 61010-1, κλάση προστασίας III, επίπεδο ρύπανσης 2, κλάση υπέρτασης II |
| Τάση τροφοδοσίας | DC 5 V ±10 % |
| Μέγ. ρεύμα χωρίς φορτίο | 120 mA |
| Σήμα αναφοράς R | > 0.4 V (1 παλμός ανά περιστροφή) |
| Σήματα μεταγωγής C, D | Ημίτονο – Συνημίτονο 1 Vpp (1 περίοδος ανά περιστροφή) |
| Σήματα παλμών (προαιρετικά) | Ημίτονο-Συνημίτονο 1 Vpp |
| Αριθμός παλμών | 2048 |
| Οριακή συχνότητα 3 dB | 500 kHz |
| Απόλυτη ακρίβεια | ±35″ |
Εικόνα χαρακτηριστικού
