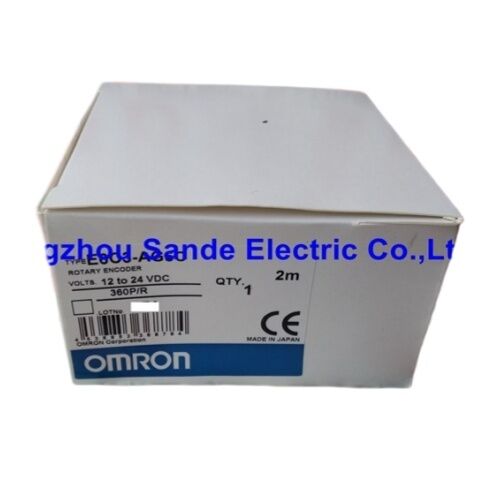

Omron E6C3-AG5C 360P/R | Απόλυτος Περιστροφικός Κωδικοποιητής — 9-Bit Gray Code / 360 PPR / NPN / IP65 / 50mm

Αριθμός Εξαρτήματος: E6C3-AG5C 360P/R

Κατασκευαστής: Omron (Ιαπωνία)

Τύπος Προϊόντος: Απόλυτος Περιστροφικός Κωδικοποιητής

Ανάλυση: 360 PPR (9-bit)

Απόλυτη Θέση Χωρίς Αρχικοποίηση

Ο E6C3-AG5C γνωρίζει πού βρίσκεται κατά την ενεργοποίηση. Αυτή είναι η πρακτική διαφορά μεταξύ απόλυτων και επαυξητικών κωδικοποιητών στην καθημερινή λειτουργία μηχανών. Ένας επαυξητικός κωδικοποιητής μετρά παλμούς από μια αναφορά — χάστε την τροφοδοσία και η μέτρηση χάνεται. Η μηχανή πρέπει να αρχικοποιηθεί πριν συνεχιστεί η παραγωγή. Ένας απόλυτος κωδικοποιητής εξάγει έναν μοναδικό κωδικό για κάθε γωνία άξονα. Ενεργοποιήστε τον ξανά και η θέση είναι άμεσα διαθέσιμη — καμία κίνηση, κανένας κύκλος αρχικοποίησης, κανένας χρόνος παραγωγής που καταναλώνεται.

Στα 360 PPR (ανάλυση 9-bit), κάθε μία από τις 360 θέσεις γύρω από τον άξονα έχει έναν μοναδικό κωδικό εξόδου. Η γωνία του άξονα είναι πάντα γνωστή με ακρίβεια ενός βαθμού. Αυτό είναι επαρκές για τις εφαρμογές στις οποίες στοχεύει ο E6C3-AG5C: τοποθετητές εκκεντροφόρων, ευθυγράμμιση μεταφορικών ταινιών, περιστροφικοί πίνακες, εγγραφή γραμμής συσκευασίας και συγχρονισμός πρέσας — όλες οι εφαρμογές όπου η γνώση της ακριβούς γωνιακής θέσης ανά πάσα στιγμή έχει μεγαλύτερη σημασία από τη γνώση διαφορών κλασματικών μοιρών εντός μιας θέσης.

Ο κώδικας Gray είναι η σωστή επιλογή για απόλυτους κωδικοποιητές. Στον τυπικό δυαδικό κώδικα, πολλά bits μπορούν να αλλάξουν ταυτόχρονα σε ορισμένες μεταβάσεις θέσης — δημιουργώντας ένα σύντομο παράθυρο όπου η έξοδος είναι αμφίβολη. Ο κώδικας Gray αλλάζει μόνο ένα bit σε κάθε μετάβαση, εξαλείφοντας πλήρως αυτήν την αμφιβολία. Για γωνιακή ανίχνευση σε μηχανήματα υψηλού κύκλου, αυτή η ιδιότητα ενός bit ανά βήμα αφαιρεί μια κατηγορία σφαλμάτων θέσης που διαφορετικά θα απαιτούσαν φιλτράρισμα ή ανίχνευση σφαλμάτων για τη διαχείριση.

Τυπική Εφαρμογή: Τοποθετητής Εκκεντροφόρου Omron H8PS

Ο E6C3-AG5C έχει σχεδιαστεί για να λειτουργεί απευθείας με τον Τοποθετητή Εκκεντροφόρου Omron H8PS για έλεγχο εξόδου βάσει γωνιακής θέσης. Ο H8PS διαβάζει την έξοδο κώδικα Gray του κωδικοποιητή και αλλάζει έως και 8 κανάλια εξόδου σε γωνιακές θέσεις που έχουν προγραμματιστεί από τον χρήστη — ελέγχοντας σωληνοειδή χρονισμού, συμπλέκτες ή συσκευές σηματοδότησης σε πρέσες, μηχανές συσκευασίας ή συναρμολόγησης. Αυτός ο συνδυασμός προσφέρει προγραμματιζόμενο έλεγχο εκκεντροφόρου χωρίς μηχανικούς εκκεντροφόρους ή δίσκους χρονισμού.

Βασικές Προδιαγραφές

Συχνές Ερωτήσεις

Ε1: Διατηρεί ο E6C3-AG5C δεδομένα θέσης μετά από διακοπή ρεύματος;

Ναι. Ένας απόλυτος κωδικοποιητής εξάγει έναν μοναδικό κωδικό για κάθε γωνία άξονα — απενεργοποίηση, ενεργοποίηση και η θέση είναι άμεσα παρούσα στην έξοδο. Δεν απαιτείται κύκλος αρχικοποίησης. Αυτό είναι το θεμελιώδες λειτουργικό πλεονέκτημα έναντι των επαυξητικών κωδικοποιητών.

Ε2: Ποια είναι η διαφορά μεταξύ E6C3-AG5C και E6C3-AG5C-C;

Η κατάληξη -C υποδηλώνει τερματισμό με σύνδεσμο αντί για γυμνά καλώδια. Και οι δύο έχουν πανομοιότυπες ηλεκτρικές και μηχανικές προδιαγραφές. Η επιλογή εξαρτάται από την προτίμηση καλωδίωσης και εάν υπάρχει ήδη ένας αντίστοιχος σύνδεσμος στην εγκατάσταση.

Ε3: Μπορεί αυτός ο κωδικοποιητής να συνδεθεί απευθείας σε μια τυπική μονάδα ψηφιακής εισόδου PLC;

Στις περισσότερες περιπτώσεις ναι. Η έξοδος NPN ανοιχτού συλλέκτη είναι συμβατή με ψηφιακές εισόδους πηγής (PNP) σε PLC Omron, Siemens και Mitsubishi. Επαληθεύστε ότι το εύρος τάσης εισόδου του PLC ταιριάζει με την τροφοδοσία 12–24V και ότι η αντίσταση εισόδου είναι συμβατή με την ονομαστική τιμή ρεύματος εξόδου 35 mA.

Ε4: Τι συμβαίνει πάνω από 5.000 rpm;

Η λειτουργία πέραν της ονομαστικής μέγιστης ταχύτητας ενέχει κινδύνους για την ακεραιότητα του σήματος και επιταχυνόμενη φθορά των ρουλεμάν. Σημείωση: ακριβώς στα 5.000 rpm με 360 PPR, η συχνότητα εξόδου είναι ήδη 30 kHz — πάνω από την προδιαγραφή ηλεκτρικής μεταγωγής 20 kHz. Το μηχανικό όριο ταχύτητας είναι επομένως ο αποτελεσματικός περιορισμός για αυτήν την ανάλυση.

Ε5: Είναι ο E6C3-AG5C κατάλληλος για περιβάλλοντα πλύσης;

Το IP65 καλύπτει σκόνη και πίδακες νερού χαμηλής πίεσης — επαρκές για έκθεση σε πιτσιλιές και έμμεσο καθαρισμό. Δεν έχει βαθμολογία για βύθιση ή πλύσιμο υψηλής πίεσης (IP69K). Για περιβάλλοντα επεξεργασίας τροφίμων ή ποτών με επιθετικό καθαρισμό υψηλής πίεσης, επαληθεύστε ότι η πίεση και τα χημικά καθαρισμού παραμένουν εντός των παραμέτρων IP65.
