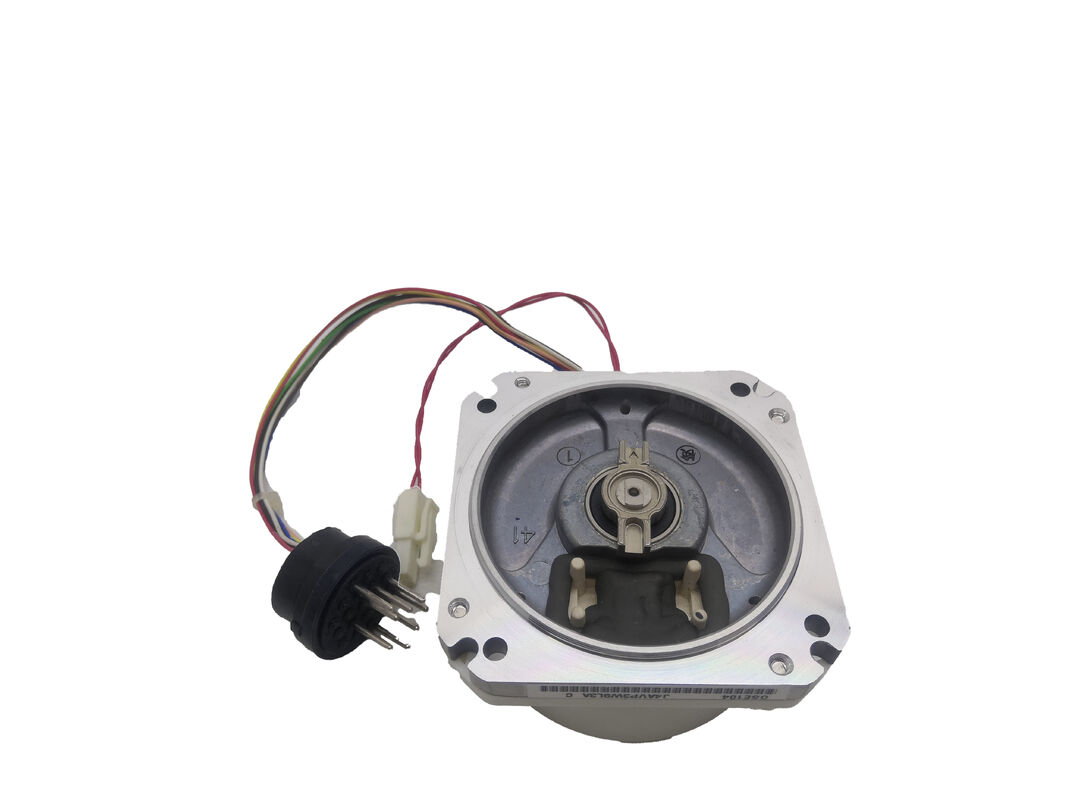

Κωδικός Μοντέλου Mitsubishi OSE104 Servo Motor Encoder — 100.000 PPR Ενσωματωμένος Σειριακός Κωδικοποιητής, Συμβατός με MELDAS

Επισκόπηση Προϊόντος

Κωδικός Μοντέλου: OSE104

Επίσης Αναζητείται Ως: Mitsubishi OSE104, OSE-104, Mitsubishi OSE 104, MELSERVO OSE104

Τύπος: Ενσωματωμένος Κωδικοποιητής Servo Motor (Ενσωματωμένος Σειριακός)

Κατηγοριοποίηση: Mitsubishi MELSERVO Series Ενσωματωμένος Περιστροφικός Κωδικοποιητής — 100.000 PPR, Σειριακή Διεπαφή 5V TTL, Υποστηριζόμενος από Μπαταρία, Συμβατός με Σειρά Ενισχυτών Servo MDS-A / MDS-B / MDS-C1

Τεχνικές Προδιαγραφές

Τι είναι το OSE104 — και γιατί η σωστή επιλογή έχει σημασία

Η προδιαγραφή Mitsubishi OSE104 είναι ένας ενσωματωμένος περιστροφικός κωδικοποιητής — μια συσκευή ανάδρασης θέσης και ταχύτητας ενσωματωμένη στο πίσω μέρος των κινητήρων servo Mitsubishi ως αναπόσπαστο στοιχείο του κλειστού συστήματος servo MELSERVO. Δεν είναι ένας αυτόνομος περιστροφικός κωδικοποιητής που μπορεί να τοποθετηθεί ανεξάρτητα. Βρίσκεται μέσα στο σώμα του κινητήρα, συνδεδεμένος απευθείας στον άξονα του κινητήρα, και επικοινωνεί με τον ενισχυτή servo της σειράς MDS της Mitsubishi μέσω μιας αποκλειστικής σειριακής διεπαφής 4 καλωδίων.

Όταν ένα OSE104 αποτυγχάνει — ή όταν η μόλυνση υποβαθμίζει τον οπτικό του δίσκο σε σημείο που το σήμα ανάδρασης γίνεται αναξιόπιστο — ο άξονας που εξυπηρετεί παύει να λειτουργεί σωστά. Ο ενισχυτής servo δεν μπορεί να διατηρήσει τον κλειστό βρόχο, το CNC εκδίδει συναγερμούς κωδικοποιητή ή ανιχνευτή, και η παραγωγή σταματά. Η ακριβής κατανόηση του τι είναι αυτός ο κωδικοποιητής, σε ποιους κινητήρες ταιριάζει και με ποιες σειρές ενισχυτών λειτουργεί είναι το σημείο εκκίνησης για την επαναφορά του μηχανήματος σε λειτουργία χωρίς παραγγελία λάθος ανταλλακτικού.

Η προδιαγραφή ονομασία OSE προσδιορίζει αυτόν τον κωδικοποιητή ως την ενσωματωμένη παραλλαγή στην οικογένεια κωδικοποιητών OSx της Mitsubishi. Το αντίστοιχό του, το OSA104, φέρει την ίδια ανάλυση 100.000 ppr αλλά είναι ένας απόλυτος κωδικοποιητής που διατηρεί τη θέση πολλαπλών στροφών μετά την απενεργοποίηση. Το OSE104 είναι ενσωματωμένο — απαιτεί έναν κύκλο επαναφοράς αναφοράς (homing) σε κάθε ενεργοποίηση για να καθορίσει τη συντεταγμένη του άξονα.

100.000 PPR — Κατανόηση της Ανάλυσης

Η προδιαγραφή 100.000 παλμοί ανά περιστροφή περιγράφει τι αναφέρει το OSE104 στον ενισχυτή servo MDS της Mitsubishi ως την χρησιμοποιήσιμη ανάλυση του κωδικοποιητή για το κλείσιμο του βρόχου θέσης. Ο αριθμός που εμφανίζεται στο εσωτερικό υλικό του κωδικοποιητή είναι στην πραγματικότητα υψηλότερος — ο οπτικός δίσκος 20-bit παράγει 1.048.576 μετρήσεις ανά περιστροφή — αλλά το σύστημα κίνησης κλιμακώνει αυτό σε 100.000 ppr ως την αναφερόμενη ανάλυση λειτουργίας.

Στην πράξη, τι σημαίνει 100.000 ppr σε έναν άξονα εργαλειομηχανής CNC; Σε μια σφαιρική βίδα με βήμα 5mm σε άμεση σύζευξη, 100.000 μετρήσεις ανά περιστροφή αναλύουν κάθε μέτρηση του κωδικοποιητή σε 50 νανόμετρα γραμμικής μετατόπισης. Για τα κέντρα κάθετης κατεργασίας, τους τόρνους CNC και τα κέντρα περιστροφής πολλαπλών αξόνων όπου το OSE104 βρίσκεται συχνά — ιδιαίτερα σε μηχανήματα Mazak που λειτουργούν με ελέγχους MELDAS — αυτή η ανάλυση παρέχει την ποιότητα ανάδρασης που χρειάζεται το σύστημα ελέγχου για να διατηρήσει αυστηρές ανοχές θέσης και να παραδώσει την ποιότητα επιφανειακής φινιρίσματος για την οποία σχεδιάστηκε το μηχάνημα.

Το OSE104 βρίσκεται στο μεσαίο επίπεδο ανάλυσης της οικογένειας κωδικοποιητών της Mitsubishi. Πάνω από αυτό βρίσκεται το OSE105 στα 1.000.000 ppr — δέκα φορές την ανάλυση λειτουργίας, που χρησιμοποιείται όπου απαιτείται μέγιστη ακρίβεια περιγράμματος. Κάτω από το OSE104 βρίσκονται παλαιότεροι τύποι κωδικοποιητών (OHE25K, κ.λπ.) που χρησιμοποιούσαν παράλληλες διεπαφές τετραγωνισμού αντί για το σειριακό πρωτόκολλο. Τα 100.000 ppr του OSE104 είναι η σωστή προδιαγραφή για τους συνδυασμούς κινητήρα-ενισχυτή για τους οποίους σχεδιάστηκε — ούτε ανεπαρκής για την εφαρμογή του ούτε υπο-αξιοποιημένος από το σύστημα ελέγχου.

Η Σειριακή Διεπαφή 5V TTL — Τέσσερα Καλώδια, Ψηφιακό Πρωτόκολλο

Το OSE104 επικοινωνεί μέσω ενός ιδιόκτητου σειριακού πρωτοκόλλου της Mitsubishi σε τέσσερις γραμμές 5V TTL:

• MR / MRR (Γραμμές Αιτήματος, διαφορικό ζεύγος) — ο ενισχυτής στέλνει παλμούς αιτήματος ή κωδικούς δεδομένων στον κωδικοποιητή για να ζητήσει μετάδοση δεδομένων θέσης
• MD / MDR (Γραμμές Δεδομένων, διαφορικό ζεύγος) — ο κωδικοποιητής μεταδίδει δεδομένα θέσης πίσω στον ενισχυτή ως απάντηση στο αίτημα

Αυτή είναι μια αρχιτεκτονική σειριακής αρχής-απάντησης: ο κωδικοποιητής δεν εκπέμπει συνεχώς δεδομένα θέσης. Ο ενισχυτής servo MDS ξεκινά κάθε ανταλλαγή δεδομένων στέλνοντας έναν κωδικό αιτήματος στις γραμμές MR/MRR, και ο κωδικοποιητής απαντά με τα τρέχοντα δεδομένα θέσης στις γραμμές MD/MDR. Το πρωτόκολλο λειτουργεί σε επίπεδα σήματος 5V TTL και δεν είναι συμβατό με RS-422 ή οποιαδήποτε άλλη τυπική σειριακή διεπαφή — είναι ιδιόκτητο της Mitsubishi.

Μια πρακτική συνέπεια αυτού του σχεδιασμού: το OSE104 δεν θα εξάγει δεδομένα θέσης από μόνο του κατά την ενεργοποίηση. Η εφαρμογή τροφοδοσίας 5V στον κωδικοποιητή χωρίς συνδεδεμένο ενισχυτή MDS που εκδίδει αιτήματα δεν παράγει έξοδο στις γραμμές δεδομένων. Αυτή είναι φυσιολογική συμπεριφορά — δεν υποδεικνύει ελαττωματικό κωδικοποιητή. Οι τεχνικοί που αντιμετωπίζουν προβλήματα με κωδικοποιητές χωρίς τον πραγματικό ενισχυτή του μηχανήματος πρέπει να το λαμβάνουν υπόψη: γενικοί ελεγκτές κωδικοποιητών που εφαρμόζουν τροφοδοσία και αναζητούν έξοδο A/B/Z δεν θα λειτουργήσουν με το OSE104.

Το διαφορικό ζεύγος τόσο στις γραμμές αιτήματος όσο και στις γραμμές δεδομένων παρέχει την ανοσία σε θόρυβο που είναι κατάλληλη για περιβάλλον εργαλειομηχανών — όπου καλωδιώσεις τροφοδοσίας, μετατροπείς συχνότητας και άλλες πηγές θορύβου βρίσκονται σε κοντινή απόσταση από τη διαδρομή του καλωδίου του κωδικοποιητή.

Διατήρηση Θέσης με Υποστήριξη Μπαταρίας

Παρόλο που είναι ένας ενσωματωμένος κωδικοποιητής — ο οποίος εξ ορισμού δεν διατηρεί τη θέση μετά την απενεργοποίηση — το OSE104 ενσωματώνει έναν μετρητή θέσης που υποστηρίζεται από μπαταρία ο οποίος αποθηκεύει την αθροιστική τιμή μέτρησης όταν αφαιρείται η τροφοδοσία του κινητήρα και του ελέγχου.

Η μπαταρία που υποστηρίζει αυτόν τον μετρητή βρίσκεται συνήθως στον πίνακα ελέγχου MELDAS του μηχανήματος ή στην μονάδα ενισχυτή servo MDS, όχι μέσα στον ίδιο τον κωδικοποιητή. Οι εσωτερικοί πυκνωτές του κωδικοποιητή ή η εξωτερική μπαταρία διατηρούν την τιμή μέτρησης κατά τη διάρκεια των κύκλων τροφοδοσίας. Όταν το σύστημα CNC ενεργοποιείται μετά από κανονική απενεργοποίηση, η υποστηριζόμενη από μπαταρία μέτρηση διατηρεί την τελευταία γνωστή θέση — αλλά το σύστημα εξακολουθεί να απαιτεί έναν κύκλο επαναφοράς αναφοράς (homing) για να καθορίσει τη επαληθευμένη συντεταγμένη του μηχανήματος. Η εφεδρική μπαταρία μειώνει τον κίνδυνο απώλειας θέσης σε σύντομες διακοπές ρεύματος, αλλά δεν καθιστά το OSE104 λειτουργικά ισοδύναμο με τον απόλυτο κωδικοποιητή OSA104 για τη συμπεριφορά εκκίνησης.

Η κατάσταση της μπαταρίας έχει σημασία: όταν ο ενισχυτής MDS ή ο έλεγχος MELDAS εκδίδει συναγερμό μπαταρίας που σχετίζεται με το κύκλωμα εφεδρικής μπαταρίας του κωδικοποιητή, αντικαταστήστε την μπαταρία άμεσα. Η πλήρης εξάντλησή της επαναφέρει την αποθηκευμένη μέτρηση, και ο άξονας μπορεί να χάσει τη σχέση αναφοράς του στην επόμενη ενεργοποίηση.

Συμβατοί Κινητήρες και Ενισχυτές

Το OSE104 είναι συμβατό με τις ακόλουθες σειρές κινητήρων servo Mitsubishi όταν διαμορφώνεται ως ο ενσωματωμένος κωδικοποιητής στο άκρο του κινητήρα:

Συμβατοί κινητήρες servo: Κινητήρες servo Mitsubishi σειρών HA-N, HA-LF και HC όπου ο κινητήρας ήταν αρχικά εξοπλισμένος με OSE104 ή παραλλαγή OSE104. Πολλοί κινητήρες servo Mitsubishi που τοποθετούνται σε εργαλειομηχανές CNC Mazak (VMCs, τόρνους, μηχανές πολλαπλών αξόνων) που λειτουργούν με ελέγχους MELDAS ή Mazatrol φέρουν αυτόν τον τύπο κωδικοποιητή.

Συμβατοί ενισχυτές servo: Το OSE104 αναφέρεται στους πίνακες συμβατότητας κωδικοποιητών για μονάδες ενισχυτών servo MDS-A-SVJ, MDS-B-SVJ2, MDS-B-V και MDS-C1-V. Υποστηρίζεται επίσης στις σειρές MDS-B Vx4. Το υλικολογισμικό της μονάδας κίνησης αναγνωρίζει τον κωδικοποιητή μέσω του αναγνωριστικού συσκευής του, το οποίο διαβάζει ο ενισχυτής κατά την ακολουθία αρχικοποίησης.

Δεν είναι συμβατό με παλαιότερους ενισχυτές παλμικών κωδικοποιητών OHE/OHA: Οι σειριακοί κωδικοποιητές στο άκρο του κινητήρα (τύπου OSA/OSE) δεν είναι εναλλάξιμοι με τις παλαιότερες διεπαφές παλμικών κωδικοποιητών OHE/OHA. Εάν το μηχάνημα χρησιμοποιούσε αρχικά παράλληλους κωδικοποιητές τύπου OHE, το OSE104 δεν μπορεί να χρησιμοποιηθεί ως άμεση αντικατάσταση χωρίς επαλήθευση της υποστήριξης σειριακού κωδικοποιητή από τον ενισχυτή.

Ονομασίες Παραλλαγών OSE104

Ο βασικός κωδικός μοντέλου OSE104 καλύπτει την τυπική διαμόρφωση τοποθέτησης. Οι καταλήξεις παραλλαγών υποδεικνύουν εναλλακτικές διατάξεις τοποθέτησης ή περιβαλλοντικές επιλογές:

Οι παραλλαγές S/S1/S2 μοιράζονται την ίδια πλακέτα PCB, το ίδιο υλικολογισμικό και το ίδιο αναγνωριστικό κωδικοποιητή με το βασικό OSE104. Επικοινωνούν πανομοιότυπα με τον ενισχυτή MDS και παρέχουν την ίδια αναφερόμενη ανάλυση 100.000 ppr. Οι διαφορές είναι μηχανικές — μοτίβα οπών τοποθέτησης στο σώμα του κωδικοποιητή. Επιβεβαιώστε ότι η φυσική διαμόρφωση τοποθέτησης ταιριάζει με την υποδοχή κωδικοποιητή του κινητήρα πριν παραγγείλετε μια συγκεκριμένη παραλλαγή.

Συνήθεις Τρόποι Αστοχίας — Γιατί Αστοχεί το OSE104

Τα αρχεία επισκευών από εξειδικευμένες εγκαταστάσεις σέρβις κωδικοποιητών αποκαλύπτουν ένα σταθερό μοτίβο τρόπων αστοχίας για το OSE104 που εξηγεί τι πηγαίνει στραβά και γιατί ο κωδικοποιητής συμπεριφέρεται όπως συμπεριφέρεται όταν αστοχεί:

Μολυσμένος οπτικός δίσκος. Το OSE104 χρησιμοποιεί έναν οπτικό δίσκο κωδικοποίησης 20-bit μέσω του οποίου περνά φως για να παράγει το σήμα θέσης. Με τον καιρό σε περιβάλλον εργαλειομηχανής, λεπτή μόλυνση — ομίχλη ψυκτικού, ατμοί κοπτικού λαδιού, μεταλλική σκόνη — μπορεί να εναποτεθεί στην επιφάνεια του δίσκου ως μια λεπτή, ομοιόμορφη επίστρωση που δεν είναι ορατή με γυμνό μάτι, αλλά διασκορπίζει τη δέσμη φωτός αρκετά ώστε να υποβαθμίσει την ποιότητα του σήματος. Αυτό παράγει διαλείποντα σφάλματα θέσης, δονήσεις servo στον άξονα και τελικά τις συνθήκες υπερφόρτωσης ή συναγερμού ανιχνευτή που χαρακτηρίζουν τη μόλυνση του οπτικού κωδικοποιητή. Η μόλυνση συσσωρεύεται σταδιακά, γι' αυτό ένας επηρεαζόμενος άξονας μπορεί να λειτουργεί κανονικά για μήνες πριν η ποιότητα του σήματος υποβαθμιστεί αρκετά ώστε να παράγει συναγερμούς.

Ελαττωματικοί πυκνωτές. Οι εσωτερικοί πυκνωτές στο ηλεκτρονικό κύκλωμα του κωδικοποιητή είναι ένα επαναλαμβανόμενο στοιχείο αστοχίας — οι κακοί πυκνωτές εμφανίζονται σταθερά στα αρχεία επισκευών για το OSE104 σε πολλαπλές εγκαταστάσεις σέρβις. Η αστοχία πυκνωτή συνήθως παράγει διαλείποντα σφάλματα επικοινωνίας μεταξύ του κωδικοποιητή και του ενισχυτή, ή πλήρη απώλεια απόκρισης του κωδικοποιητή.

Φθορά ρουλεμάν. Το εσωτερικό ρουλεμάν του κωδικοποιητή υποστηρίζει τον μηχανισμό σύζευξης του άξονα. Η υποβάθμιση του ρουλεμάν εισάγει μηχανική εκκεντρότητα στην περιστροφή του οπτικού δίσκου, η οποία με τη σειρά της δημιουργεί περιοδικά σφάλματα στο σήμα θέσης. Τα ελαττωματικά ρουλεμάν στο OSE104 αναγνωρίζονται στα αρχεία σέρβις από εγκαταστάσεις επισκευών ζωνών ακριβείας και άλλες ως επαναλαμβανόμενος τρόπος αστοχίας που επισκευάζεται.

Το OSE104 έναντι του OSA104 — Επιλογή μεταξύ Ενσωματωμένου και Απόλυτου

Μια ερώτηση που προκύπτει συχνά κατά την αντικατάσταση ενός OSE104 είναι εάν θα αναβαθμιστεί σε OSA104 — την απόλυτη παραλλαγή κωδικοποιητή με την ίδια ανάλυση 100.000 ppr. Οι δύο κωδικοποιητές χρησιμοποιούν το ίδιο υλικό πλακέτας κυκλώματος και επικοινωνούν μέσω του ίδιου σειριακού πρωτοκόλλου. Η διαφορά είναι ότι το OSA104 διατηρεί ένα πραγματικό μητρώο απόλυτης θέσης πολλαπλών στροφών που δεν απαιτεί εφεδρική μπαταρία για τη διατήρηση της θέσης με τον ίδιο τρόπο που το κάνει το ενσωματωμένο OSE104.

Στην πράξη, σε μηχανήματα που λειτουργούν με ελέγχους MELDAS ή Mazatrol, η αναβάθμιση από OSE104 σε OSA104 είναι μηχανικά και ηλεκτρικά εφικτή — ο ίδιος φυσικός παράγοντας μορφής, η ίδια σειριακή διεπαφή, η ίδια συμβατότητα ενισχυτή. Το CNC αναγνωρίζει τον τύπο του κωδικοποιητή μέσω του αναγνωριστικού συσκευής του κατά την εκκίνηση. Το λειτουργικό όφελος είναι ουσιαστικό: με το OSA104, ο κύκλος επαναφοράς αναφοράς σε κάθε ενεργοποίηση καταργείται. Η συντεταγμένη του άξονα διατηρείται μετά την απενεργοποίηση, μειώνοντας τον χρόνο εκκίνησης του μηχανήματος και απλοποιώντας την ανάκτηση συναγερμών.

Εάν η αναβάθμιση είναι κατάλληλη εξαρτάται από το συγκεκριμένο μηχάνημα, την έκδοση CNC και τη διαμόρφωση παραμέτρων. Σε μηχανήματα που είναι ήδη ρυθμισμένα για λειτουργία επαναφοράς αναφοράς, απαιτείται προσαρμογή παραμέτρων μετά την τοποθέτηση του OSA104. Επιβεβαιώστε ότι οι ρυθμίσεις παραμέτρων κωδικοποιητή του CNC υποστηρίζουν τη λειτουργία απόλυτου κωδικοποιητή τύπου OSA πριν κάνετε την αλλαγή.

Τυπικές Εφαρμογές

Κέντρα κάθετης κατεργασίας και τόρνοι CNC Mazak. Το OSE104 είναι ένας τυπικός τύπος κωδικοποιητή σε ένα ευρύ φάσμα εργαλειομηχανών Mazak που ελέγχονται από Meldas 520, Mazatrol T-Plus, Mazatrol M-Plus και ισοδύναμες γενιές ελέγχου MELDAS. Οι κινητήρες αξόνων τροφοδοσίας (X, Y, Z) σε αυτά τα μηχανήματα φέρουν συνήθως κωδικοποιητές OSE104 που απαιτούν αντικατάσταση όταν η μόλυνση ή η αστοχία εξαρτήματος τερματίζει τον κύκλο ζωής τους.

Μηχανήματα με κινητήρες servo Mitsubishi HA-N και HA-LF. Κέντρα κατεργασίας CNC, τόρνοι και άλλες εργαλειομηχανές εξοπλισμένες με κινητήρες servo Mitsubishi σειρών HA-N ή HA-LF που λειτουργούν σε συστήματα κίνησης σειρών MDS-A ή MDS-B, όπου το OSE104 είναι η τυπική προδιαγραφή κωδικοποιητή στο άκρο του κινητήρα.

Συστήματα κίνησης σειράς HC κινητήρα MDS-B/MDS-C1. Εφαρμογές αξόνων τροφοδοσίας και τοποθέτησης σε μηχανήματα εξοπλισμένα με κινητήρες Mitsubishi σειράς HC και ενισχυτές servo MDS-B-V ή MDS-C1-V, όπου η συμβατότητα του κωδικοποιητή OSE104 επιβεβαιώνεται στη λίστα υποστηριζόμενων κωδικοποιητών του ενισχυτή.

Αντικατάσταση κωδικοποιητή κατά την ανακατασκευή κινητήρα. Εγκαταστάσεις επισκευής κινητήρων servo που αντικαθιστούν τον ενσωματωμένο κωδικοποιητή σε κινητήρες Mitsubishi ως μέρος μιας πλήρους ανακατασκευής κινητήρα — τοποθετώντας ένα νέο ή ανακατασκευασμένο OSE104 ως μέρος μιας υπηρεσίας αντικατάστασης ρουλεμάν, περιέλιξης και κωδικοποιητή.

Συχνές Ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ του OSE104 και του OSA104;

Και τα δύο λειτουργούν στα 100.000 ppr και χρησιμοποιούν την ίδια σειριακή διεπαφή 4 καλωδίων με ενισχυτές σειράς MDS. Η θεμελιώδης διαφορά είναι η διατήρηση θέσης: το OSA104 είναι απόλυτο — διατηρεί τη θέση πολλαπλών στροφών μετά την απενεργοποίηση χωρίς να απαιτεί εφεδρική μπαταρία με τον ίδιο τρόπο, και η συντεταγμένη του άξονα είναι γνωστή αμέσως κατά την ενεργοποίηση χωρίς κύκλο homing. Το OSE104 είναι ενσωματωμένο — η θέση δεν διατηρείται απόλυτα, και απαιτείται μια διαδρομή επαναφοράς αναφοράς (homing) σε κάθε ενεργοποίηση CNC για να καθοριστεί η συντεταγμένη του μηχανήματος. Και τα δύο ταιριάζουν στα ίδια σώματα κινητήρων και υποστηρίζονται από την ίδια σειρά ενισχυτών MDS. Το OSA104 καταργεί την απαίτηση homing με κόστος ελαφρώς υψηλότερη τιμή.

Ε2: Γιατί ένας άξονας με κωδικοποιητή OSE104 εμφανίζει δονήσεις και συναγερμούς υπερφόρτωσης;

Η πιο συνηθισμένη αιτία είναι η μόλυνση του οπτικού δίσκου κωδικοποίησης — μια λεπτή, ομοιόμορφη επίστρωση ομίχλης ψυκτικού ή ατμών λαδιού εναποτίθεται στην επιφάνεια του δίσκου με την πάροδο του χρόνου, διασκορπίζοντας τη δέσμη φωτός και υποβαθμίζοντας την ποιότητα του σήματος. Ο ενισχυτής servo δεν μπορεί να κλείσει αξιόπιστα τον βρόχο θέσης σε ένα κατεστραμμένο σήμα ανάδρασης, το οποίο παράγει δονήσεις στον άξονα, σφάλματα παρακολούθησης και τελικά συναγερμούς υπερφόρτωσης ή ανιχνευτή. Ο καθαρισμός του δίσκου με ισοπροπυλική αλκοόλη σε πανί μικροϊνών μερικές φορές ανακτά τον κωδικοποιητή. εάν η μόλυνση έχει χαράξει τον δίσκο ή εάν έχουν αστοχήσει επίσης εσωτερικοί πυκνωτές ή ρουλεμάν, απαιτείται αντικατάσταση ή επαγγελματική ανακατασκευή.

Ε3: Θα λειτουργήσει το OSE104 με τους ενισχυτές της σειράς MDS-C1, ή μόνο με τους παλαιότερους MDS-A και MDS-B;

Ναι — το OSE104 αναφέρεται στους πίνακες συμβατότητας κωδικοποιητών της σειράς MDS-C1-V ως υποστηριζόμενος κωδικοποιητής στο άκρο του κινητήρα. Εμφανίζεται επίσης στις λίστες συμβατότητας για τις σειρές MDS-A-SVJ, MDS-B-SVJ2 και MDS-B-V. Το σειριακό πρωτόκολλο και το αναγνωριστικό συσκευής του κωδικοποιητή είναι συνεπή μεταξύ των γενεών MDS, επιτρέποντας στο OSE104 να λειτουργεί τόσο με τα παλαιότερα όσο και με τα νεότερα συστήματα κίνησης MDS της Mitsubishi χωρίς τροποποίηση.

Ε4: Ποια είναι η διαφορά μεταξύ OSE104, OSE104S, OSE104S1 και OSE104S2;

Οι καταλήξεις S, S1 και S2 υποδεικνύουν διαφορετικές μηχανικές διαμορφώσεις τοποθέτησης — συγκεκριμένα παραλλαγές στο μοτίβο των οπών τοποθέτησης στο σώμα του κωδικοποιητή. Και οι τέσσερις παραλλαγές χρησιμοποιούν την ίδια εσωτερική πλακέτα κυκλώματος, τον ίδιο οπτικό δίσκο 20-bit, το ίδιο σειριακό πρωτόκολλο και παρέχουν την ίδια αναφερόμενη ανάλυση 100.000 ppr στο σύστημα κίνησης. Είναι λειτουργικά ταυτόσημα στη λειτουργία. Επιλέξτε την παραλλαγή της οποίας η γεωμετρία τοποθέτησης ταιριάζει με τη φυσική υποδοχή κωδικοποιητή στον κινητήρα που επισκευάζεται.

Ε5: Μπορεί ο κωδικοποιητής OSE104 να επισκευαστεί αντί να αντικατασταθεί εξ ολοκλήρου;

Ναι — το OSE104 είναι ένας καλά καθιερωμένος επισκευάσιμος κωδικοποιητής. Εξειδικευμένες εγκαταστάσεις σέρβις αντικαθιστούν εσωτερικούς πυκνωτές (το πιο συνηθισμένο στοιχείο αστοχίας), ρουλεμάν και πλήρεις συναρμολογήσεις οπτικού δίσκου. Η μόλυνση μπορεί συχνά να αντιμετωπιστεί μέσω καθαρισμού χωρίς πλήρη αντικατάσταση εξαρτημάτων. Το πλεονέκτημα της επαγγελματικής επισκευής έναντι της άμεσης αντικατάστασης είναι το κόστος — ιδιαίτερα όταν το απόθεμα νέων OSE104 μπορεί να είναι ακριβό και οι χρόνοι παράδοσης μεταβλητοί. Η πρακτική προσέγγιση για εγκαταστάσεις που διαχειρίζονται πολλαπλά μηχανήματα με αυτόν τον τύπο κωδικοποιητή είναι να διατηρούν μια δοκιμασμένη μονάδα ανταλλαγής σε απόθεμα, ώστε η παραγωγή να μπορεί να συνεχιστεί άμεσα όταν συμβεί μια αστοχία, και στη συνέχεια να στέλνουν την ελαττωματική μονάδα για ανακατασκευή ως στρατηγική μακροπρόθεσμης αναπλήρωσης.
