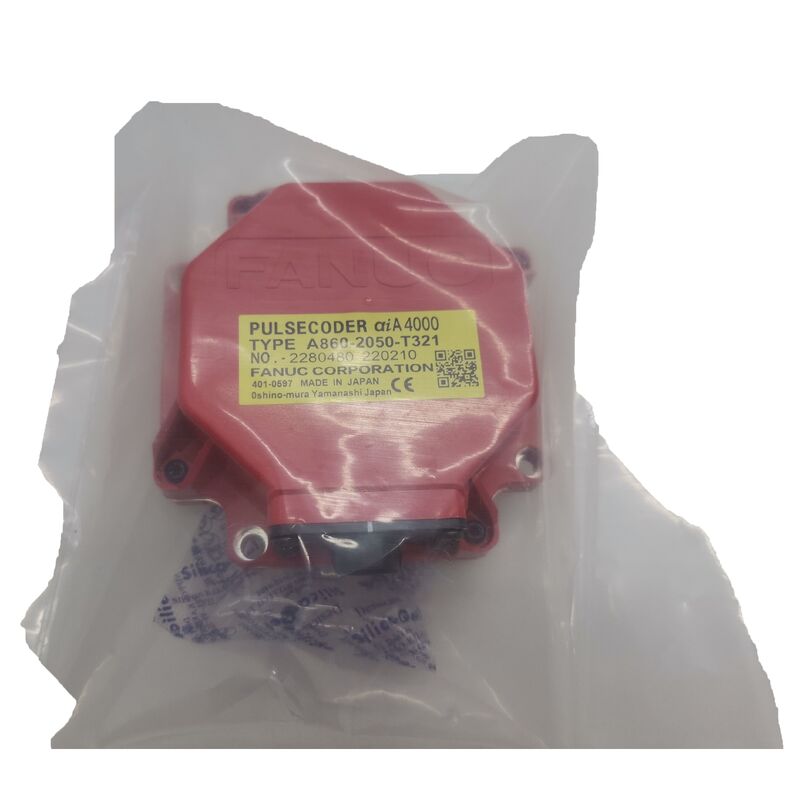

Κωδικοποιητής παλμών FANUC A860-2050-T321 — Απόλυτος κωδικοποιητής aiA4000 για σερβοκινητήρες AC σειράς Alpha i

Κάθε εντολή τοποθέτησης που εκτελεί μια μηχανή CNC ξεκινά με τον έλεγχο να γνωρίζει ακριβώς πού βρίσκεται ο άξονας του κινητήρα. Ο FANUC A860-2050-T321 είναι ο απόλυτος κωδικοποιητής παλμών που είναι υπεύθυνος για την παροχή αυτών των πληροφοριών στους σερβοκινητήρες σειράς Alpha i της FANUC — ένας απόλυτος κωδικοποιητής υψηλής ανάλυσης, με βαθμολογία IP67 κατασκευασμένος για την οικογένεια κινητήρων Alpha i μεσαίου έως μεγάλου μεγέθους που τροφοδοτεί κέντρα κατεργασίας ακριβείας, κέντρα περιστροφής και βιομηχανικά ρομπότ επί δύο δεκαετίες κατασκευής.

Απόλυτη ανάδραση — Δεν απαιτείται αρχικοποίηση

Η ονομασία "απόλυτος" είναι αυτό που διαχωρίζει αυτόν τον κωδικοποιητή από τους αυξητικούς εναλλακτικούς, και έχει σημασία σε περιβάλλοντα παραγωγής. Κάθε γωνιακή θέση του άξονα του κινητήρα αντιστοιχεί σε μια μοναδική έξοδο κωδικού από τον A860-2050-T321. Όταν αποκαθίσταται η τροφοδοσία μετά από διακοπή λειτουργίας της μηχανής — προγραμματισμένη ή άλλη — ο ενισχυτής σερβοκινητήρα FANUC διαβάζει τον κωδικοποιητή και γνωρίζει αμέσως τη θέση του άξονα.

Καμία κίνηση άξονα. Κανένας κύκλος επιστροφής αναφοράς. Καμία αναμονή.

Για αυτοματοποιημένα κελιά και κέντρα κατεργασίας πολλαπλών αξόνων όπου οι ακολουθίες αρχικοποίησης μπορούν να προσθέσουν λεπτά σε κάθε επανεκκίνηση, αυτό μεταφράζεται άμεσα σε παραγωγικό χρόνο λειτουργίας. Έχει επίσης σημασία μετά από απροσδόκητες διακοπές ρεύματος: η μηχανή γνωρίζει πού σταμάτησε, καθιστώντας την ελεγχόμενη συνέχιση διακοπτόμενων λειτουργιών πιο απλή από ό,τι θα ήταν με ένα σύστημα αυξητικής ανάδρασης.

Τεχνικές Προδιαγραφές

Κατανόηση της ονομασίας aiA4000

Το aiA4000 προσδιορίζει τόσο τη γενιά του κωδικοποιητή όσο και το πρωτόκολλο ανάδρασης. Το πρόθεμα "ai" επιβεβαιώνει ότι πρόκειται για τη σειρά Alpha i — η πλατφόρμα σερβοκινητήρων AC δεύτερης γενιάς της FANUC που διαδέχθηκε την αρχική σειρά Alpha και εισήγαγε βελτιωμένη ανάλυση, επικοινωνία FSSB (FANUC Serial Servo Bus) και ενισχυμένη περιβαλλοντική σφράγιση σε όλο το εύρος.

Το A4000 στοιχείο της ονομασίας αναφέρεται στη θέση του κωδικοποιητή εντός της οικογένειας ανάλυσης aiA της FANUC. Αυτός ο απόλυτος κωδικοποιητής 20-bit παρέχει στον ενισχυτή σερβοκινητήρα μια πυκνή ροή δεδομένων θέσης σε κάθε γωνία του άξονα, επιτρέποντας τους στενούς βρόχους ελέγχου που απαιτούν οι σύγχρονες εφαρμογές υψηλής ταχύτητας περιγράμματος και ακριβούς τοποθέτησης.

Προστασία IP67 — Κατασκευασμένο για το περιβάλλον εργαλειομηχανών

Το σφραγισμένο περίβλημα IP67 δεν είναι προαιρετικό έξτρα — είναι μια βασική απαίτηση για έναν κωδικοποιητή που βρίσκεται μέσα σε έναν σερβοκινητήρα σε μια μηχανή παραγωγής. Το IP67 σημαίνει πλήρη αποκλεισμό σκόνης και ικανότητα αντοχής σε βύθιση σε νερό έως ένα μέτρο βάθος. Σε πρακτικούς όρους κατεργασίας, αυτό καλύπτει:

• Ψεκασμός ψυκτικού υγρού από συστήματα ψύξης μέσω ατράκτου υψηλής πίεσης και ψύξης με πλημμύρα
• Ομίχλη κοπτικού υγρού που διαπερνά το εσωτερικό της μηχανής κατά τη διάρκεια παρατεταμένων κοπών
• Καθαρισμός με πλύσιμο μεταξύ εργασιών ή στο τέλος της βάρδιας
• Συμπύκνωση από κυκλική αλλαγή θερμοκρασίας σε καταστήματα με ελεγχόμενη θερμοκρασία

Χωρίς επαρκή σφράγιση, τα οπτικά στοιχεία του κωδικοποιητή υποβαθμίζονται με την πάροδο του χρόνου σε αυτές τις συνθήκες — οδηγώντας σε διαλείποντα σφάλματα θέσης, συναγερμούς σερβοκινητήρα FANUC και τελική βλάβη του κωδικοποιητή. Η κατασκευή IP67 παρατείνει τη διάρκεια ζωής όπου οι κωδικοποιητές χαμηλότερης βαθμολογίας θα αποτύγχανε πρόωρα.

Συμβατό εύρος κινητήρων Alpha i

Ο A860-2050-T321 είναι ο εργοστασιακά τοποθετημένος κωδικοποιητής για τους , καλύπτοντας μοντέλα από αiS4/3000-B έως αi8, αi12, αi22, αi30, αi40 και αi50 -B παραλλαγές. Ελέγξτε ότι ο αριθμός εξαρτήματος του κινητήρα τελειώνει σε κατάληξη -B — αυτή η ονομασία υποδεικνύει συγκεκριμένα την παραλλαγή κωδικοποιητή aiA4000 με βαθμολογία IP67. — τα μοντέλα μεσαίου και μεγαλύτερου μεγέθους της οικογένειας Alpha i. Σύμφωνα με την τεκμηρίωση κινητήρων της FANUC και τους εξειδικευμένους προμηθευτές κωδικοποιητών, αυτό καλύπτει ένα ευρύ φάσμα μεγεθών κινητήρων από το συμπαγές αiS4/3000-B έως τις παραλλαγές υψηλής ροπής αi50, συμπεριλαμβανομένων:

αiS4, αi8, αi12, αi22, αi30, αi40, αi50 — όλα σε διαμόρφωση σειράς -BΗ κατάληξη -B στον αριθμό εξαρτήματος του κινητήρα υποδεικνύει ότι αυτοί οι κινητήρες χρησιμοποιούν τον κωδικοποιητή aiA4000 με βαθμολογία IP67 αντί για τις παλαιότερες παραλλαγές κωδικοποιητών χωρίς IP67. Επαληθεύετε πάντα την κατάληξη του κινητήρα πριν από την παραγγελία για να επιβεβαιώσετε ότι αυτός είναι ο σωστός κωδικοποιητής παλμών για το συγκεκριμένο μοντέλο κινητήρα σας.

Πού λειτουργεί αυτός ο κωδικοποιητής σήμερα

Οι σερβοκινητήρες FANUC Alpha i με τον κωδικοποιητή παλμών A860-2050-T321 είναι εγκατεστημένοι σε ένα πολύ ευρύ φάσμα εξοπλισμού CNC από τα μέσα της δεκαετίας του 2000 έως σήμερα:

Κέντρα κατεργασίας CNC

— κύριοι άξονες X, Y, Z και B/C σε οριζόντια και κάθετα κέντρα κατεργασίας από μεγάλους κατασκευαστές, όπως Mazak, Makino, Okuma, DMG Mori και Doosan, που χρησιμοποιούν χειριστήρια FANUC 16i, 18i, 30i και 31iΚέντρα περιστροφής και περιστροφής-φρεζαρίσματος CNC

— σερβοκινητήρες αξόνων και συστήματα δευτερεύουσας ατράκτου σε τόρνους πολλαπλών αξόνων και πλατφόρμες περιστροφής-φρεζαρίσματοςΒιομηχανικά ρομπότ FANUC

— άξονες σύνδεσης σε ρομπότ σειράς M και R όπου τα μεγαλύτερα πλαίσια κινητήρων Alpha i χρησιμοποιούνται σε αρθρώσεις καρπού και αγκώνα υψηλού ωφέλιμου φορτίουΑποκλειστικές γραμμές παραγωγής

— συστήματα μεταφοράς με σερβοκινητήρες, εναλλάκτες παλετών και κελιά αυτοματισμού όπου οι κινητήρες FANUC Alpha i παρέχουν τους ενεργοποιημένους άξονες κίνησηςΣημείωση σχετικά με την επισκευασιμότητα

Αυτό αξίζει να αναφερθεί άμεσα, επειδή η αγορά επισκευής κωδικοποιητών προκαλεί σημαντική σύγχυση. Οι κωδικοποιητές παλμών FANUC aiA4000 κατασκευάζονται ως σφραγισμένες μονάδες, και ο εσωτερικός οπτικός δίσκος και η σύζευξη δεν είναι επισκευάσιμοι στο πεδίο με τη συμβατική έννοια. Ενώ ορισμένοι προμηθευτές ισχυρίζονται δυνατότητα επισκευής, εξειδικευμένες υπηρεσίες κωδικοποιητών με δοκιμαστικά συστήματα FANUC CNC σημειώνουν σταθερά ότι η γνήσια επισκευή αυτών των μονάδων είναι ασυνήθιστη — η διάγνωση σφαλμάτων και η αντικατάσταση είναι οι ρεαλιστικές επιλογές σέρβις.

Για ομάδες συντήρησης που αντιμετωπίζουν βλάβες κωδικοποιητών, οι πρακτικές επιλογές είναι η αντικατάσταση με μια επαληθευμένη λειτουργική μονάδα (νέα ή δοκιμασμένη μεταχειρισμένη), ή η ανάθεση σε εξειδικευμένη εγκατάσταση επισκευής κινητήρων FANUC που μπορεί να δοκιμάσει τον κωδικοποιητή υπό ρεαλιστικές συνθήκες ενίσχυσης σερβοκινητήρα για να επιβεβαιώσει τη βλάβη πριν από την ανάληψη αντικατάστασης.

Συχνές Ερωτήσεις

Ε1: Ποιοι σερβοκινητήρες FANUC χρησιμοποιούν τον κωδικοποιητή παλμών A860-2050-T321;

Αυτός ο κωδικοποιητής είναι εγκατεστημένος σε

σερβοκινητήρες AC FANUC Alpha i σειράς -B, καλύπτοντας μοντέλα από αiS4/3000-B έως αi8, αi12, αi22, αi30, αi40 και αi50 -B παραλλαγές. Ελέγξτε ότι ο αριθμός εξαρτήματος του κινητήρα τελειώνει σε κατάληξη -B — αυτή η ονομασία υποδεικνύει συγκεκριμένα την παραλλαγή κωδικοποιητή aiA4000 με βαθμολογία IP67.Ε2: Ποια είναι η ανάλυση του A860-2050-T321;

Ο A860-2050-T321 χρησιμοποιεί μια αρχιτεκτονική

απόλυτης θέσης 20-bit, παρέχοντας δεδομένα γωνίας άξονα υψηλής ανάλυσης στον ενισχυτή σερβοκινητήρα FANUC μέσω του συνδέσμου επικοινωνίας υψηλής ταχύτητας της FANUC. Αυτή η ανάλυση υποστηρίζει τις αυστηρές ανοχές τοποθέτησης και περιγράμματος που απαιτούν οι σύγχρονες εφαρμογές κατεργασίας CNC και ρομποτικής.Ε3: Ποια χειριστήρια CNC FANUC είναι συμβατά με αυτόν τον κωδικοποιητή;

Ο A860-2050-T321 λειτουργεί με ενισχυτές σερβοκινητήρων FANUC (αi σειράς μονάδων SVM) σε συνδυασμό με χειριστήρια CNC στις

οικογένειες 0i, 16i/18i/21i και 30i/31i/32i — οι κυρίαρχες πλατφόρμες FANUC σε εργαλειομηχανές και ρομπότ που κατασκευάστηκαν από τα μέσα της δεκαετίας του 2000 έως σήμερα.Ε4: Γιατί η προστασία IP67 είναι σημαντική για έναν κωδικοποιητή σερβοκινητήρα;

Οι κωδικοποιητές σερβοκινητήρων σε εργαλειομηχανές CNC εκτίθενται συνεχώς σε ψεκασμό ψυκτικού υγρού, ομίχλη κοπτικού υγρού και κύκλους πλύσης. Χωρίς επαρκή σφράγιση, η υγρασία και η μόλυνση υποβαθμίζουν τα οπτικά εξαρτήματα ανίχνευσης με την πάροδο του χρόνου, οδηγώντας σε σφάλματα θέσης και τελική βλάβη του κωδικοποιητή. Το IP67 — πλήρης αποκλεισμός σκόνης και βύθιση σε νερό έως 1 μέτρο — διασφαλίζει ότι ο κωδικοποιητής διατηρεί αξιόπιστη λειτουργία σε περιβάλλοντα παραγωγικής κατεργασίας καθ' όλη τη διάρκεια της διάρκειας ζωής του.

Ε5: Μπορεί να επισκευαστεί ο A860-2050-T321 εάν αποτύχει;

Η γνήσια επισκευή είναι σπάνια πρακτική. Η FANUC κατασκευάζει τον aiA4000 ως σφραγισμένη μονάδα, και η εσωτερική οπτική διάταξη δεν έχει σχεδιαστεί για αποσυναρμολόγηση στο πεδίο. Εξειδικευμένες υπηρεσίες κωδικοποιητών FANUC μπορούν να εκτελέσουν διάγνωση σφαλμάτων χρησιμοποιώντας ειδικά δοκιμαστικά συστήματα, αλλά στις περισσότερες περιπτώσεις βλάβης, η σωστή πορεία είναι η αντικατάσταση με μια επαληθευμένη λειτουργική μονάδα. Πριν από την αντικατάσταση, επιβεβαιώστε ότι το σφάλμα βρίσκεται στον κωδικοποιητή και όχι στο καλώδιο ή στον ενισχυτή — η δοκιμή σε έναν γνωστό καλό κινητήρα είναι το οριστικό διαγνωστικό βήμα.
