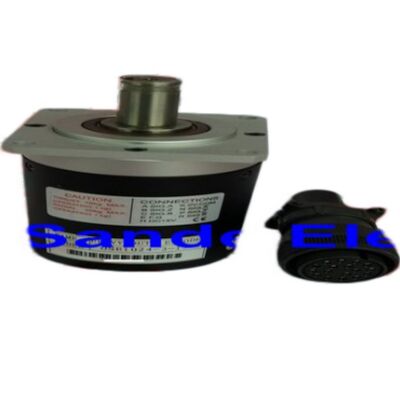

Οπτικός Κωδικοποιητής Άξονα Mitsubishi Electric OSE1024-3-15-8 — Ανάδραση Ατράκτου CNC, 1024 P/R

Μάρκα: Mitsubishi Electric / Nemicon (Nidec-Nemicon)

Τύπος: Αυξητικός Οπτικός Κωδικοποιητής Άξονα

Αριθμοί Εξαρτημάτων: OSE1024-3-15-8 | 0SE1024-3-15-8 | OSE-1024-3-15-8

Κατάσταση: Καινούργιο

Διαθεσιμότητα: Σε απόθεμα — Γρήγορη αποστολή παγκοσμίως

Ο Κωδικοποιητής που Κρατάει τις Ατράκτους CNC Ειλικρινείς

Η ανάδραση ατράκτου δεν είναι λαμπερή — μέχρι να αποτύχει. Όταν ένας οπτικός κωδικοποιητής αρχίζει να δίνει λανθασμένα σήματα σε μια άτρακτο CNC, ολόκληρο το μηχάνημα παύει να είναι χρήσιμο: η άκαμπτη κοπή γίνεται αναξιόπιστη, οι κύκλοι σπειρώματος εμφανίζουν σφάλματα και η τοποθέτηση του άξονα C ξεφεύγει από την ανοχή. Το μηχάνημα είναι φυσικά εντάξει. Ο έλεγχος είναι εντάξει. Αλλά χωρίς ένα καθαρό, ακριβές σήμα θέσης που επιστρέφει από την άτρακτο, τίποτα από αυτά δεν έχει σημασία.

Η Mitsubishi Electric OSE1024-3-15-8 είναι ο οπτικός κωδικοποιητής άξονα που τα συστήματα CNC της Mitsubishi — και τα μηχανήματα Mazak που είναι κατασκευασμένα γύρω τους — βασίζονται για αυτήν την ανάδραση ατράκτου. Είναι ένας αυξητικός περιστροφικός κωδικοποιητής που παράγει 1024 παλμούς ανά περιστροφή, σχεδιασμένος να τοποθετείται απευθείας στον άξονα της ατράκτου και να παρέχει σταθερή έξοδο φάσης A, B και Z στον έλεγχο CNC υπό συνεχείς συνθήκες μηχανουργικής κατεργασίας.

Αν κυνηγάτε σφάλματα κωδικοποιητή σε ένα κέντρο κατεργασίας, τόρνο ή κέντρο περιστροφής ελεγχόμενο από Mitsubishi, αυτό είναι πιθανότατα το εξάρτημα που χρειάζεστε.

Προδιαγραφές Προϊόντος

Οι προδιαγραφές προέρχονται από δεδομένα προϊόντων Nemicon / Nidec-Nemicon και επαληθευμένη τεκμηρίωση διασταυρούμενης αναφοράς.

Πώς Λειτουργεί Αυτός ο Κωδικοποιητής — και Γιατί οι 1024 P/R Έχουν Σημασία για το CNC

Οι αυξητικοί κωδικοποιητές παράγουν μια σειρά παλμών καθώς περιστρέφεται ο άξονας. Ο OSE1024-3-15-8 παράγει 1.024 ομοιόμορφα κατανεμημένους παλμούς ανά πλήρη περιστροφή στα κανάλια A και B. Αυτά τα δύο κανάλια είναι μετατοπισμένα μεταξύ τους κατά 90 μοίρες — μια διαμόρφωση που ονομάζεται έξοδος τετραγωνισμού — η οποία επιτρέπει στον έλεγχο να καθορίζει ταυτόχρονα τόσο την ταχύτητα όσο και την κατεύθυνση περιστροφής.

Η τρίτη έξοδος, ο παλμός ευρετηρίου Z, εκπέμπει ακριβώς μία φορά ανά περιστροφή σε μια σταθερή γωνιακή θέση. Αυτός είναι ο τρόπος με τον οποίο ο έλεγχος CNC βρίσκει την αρχική του αναφορά ατράκτου μετά από έναν κύκλο τροφοδοσίας και είναι αυτό που κάνει λειτουργίες όπως η άκαμπτη κοπή και η μονή σπειροτομία να λειτουργούν αξιόπιστα. Χωρίς έναν καθαρό παλμό Z, η άτρακτος δεν μπορεί να δημιουργήσει μια σταθερή σχέση φάσης με τον έλεγχο — και αυτές οι λειτουργίες αποτυγχάνουν.

Στα 1.024 παλμούς ανά περιστροφή, το σύστημα ελέγχου λαμβάνει ενημερώσεις θέσης 1.024 φορές για κάθε περιστροφή ατράκτου. Αυτό μεταφράζεται σε γωνιακή ανάλυση 0,352 μοιρών ανά παλμό — αρκετά λεπτό για τις απαιτήσεις συγχρονισμού του σύγχρονου ελέγχου ατράκτου CNC.

Πού Χρησιμοποιείται Αυτός ο Κωδικοποιητής

Ο OSE1024-3-15-8 καθορίστηκε ως αρχικός εξοπλισμός σε εργαλειομηχανές CNC που λειτουργούν με συστήματα CNC της Mitsubishi, και εμφανίζεται εκτενώς στη βάση εγκατεστημένων μηχανημάτων κέντρων κατεργασίας και κέντρων περιστροφής Mazak κάθετων και οριζόντιων κέντρων κατεργασίας, κέντρων περιστροφής και μηχανών πολλαπλών εργασιών που είναι εξοπλισμένες με ελέγχους Mitsubishi.

Οι κύριες εφαρμογές περιλαμβάνουν:

Άκαμπτη Κοπή — Η πιο απαιτητική εφαρμογή κωδικοποιητή ατράκτου. Ο έλεγχος πρέπει να συγχρονίζει με ακρίβεια την περιστροφή της ατράκτου με την κίνηση τροφοδοσίας του άξονα Ζ σε κάθε κύκλο σπειρώματος. Ένα υποβαθμισμένο σήμα κωδικοποιητή προκαλεί σπάσιμο του κοπιδιού, σφάλματα σπειρώματος ή σφάλματα παρακολούθησης άξονα. Αυτό είναι συνήθως το πρώτο σύμπτωμα που παρατηρούν οι μηχανουργοί όταν αρχίζει να αποτυγχάνει ένας OSE1024-3-15-8.

Τοποθέτηση Άξονα C — Σε κέντρα περιστροφής με ζωντανά εργαλεία, η άτρακτος λειτουργεί ως περιστροφικός άξονας C για εργασίες φρεζαρίσματος, διάτρησης και εγκάρσιας διάτρησης. Η ακριβής τοποθέτηση εξαρτάται εξ ολοκλήρου από την ικανότητα του κωδικοποιητή να παρέχει σταθερούς αριθμούς παλμών και μια αξιόπιστη αναφορά φάσης Z.

Συγχρονισμός Σπειρώματος και Περιστροφής — Η μονή σπειροτομία σε ένα τόρνο απαιτεί το εργαλείο να εισέρχεται στην ίδια ελικοειδή διαδρομή σε κάθε πέρασμα. Ο κωδικοποιητής ατράκτου παρέχει τον ποζισιονικό συγχρονισμό που καθιστά αυτό δυνατό.

Παρακολούθηση Ταχύτητας Ατράκτου — Πέρα από την τοποθέτηση, ο έλεγχος χρησιμοποιεί την ανάδραση του κωδικοποιητή για να παρακολουθεί και να ρυθμίζει την πραγματική ταχύτητα ατράκτου σε σχέση με την εντολή τιμή — κρίσιμο για τον έλεγχο της ταχύτητας επιφάνειας σε λειτουργία σταθερής ταχύτητας επιφάνειας.

Διασταυρούμενη Αναφορά και Συμβατότητα

Ο OSE1024-3-15 επιβεβαιώνεται ότι είναι συμβατός με διάφορες ισοδύναμες αναφορές, συμπεριλαμβανομένων των Tamagawa Seiki RFH1024-22-IM-68A, SANSEI OSE-1024-3-15, SANSEI NE-1024-2MDa και παραλλαγών Tamagawa TS1508.

Αυτή η διασταυρούμενη αναφορά είναι χρήσιμη για εγκαταστάσεις που έχουν συναντήσει τον OSE1024-3-15-8 καταχωρημένο κάτω από διαφορετικούς καταλόγους προμηθευτών. Οι βασικές προδιαγραφές — 1024 P/R, 5V DC, αυξητική έξοδος 3 καναλιών, άξονας 5/8 ίντσας — παραμένουν σταθερές σε αυτές τις ισοδύναμες αναφορές.

Κατά την προμήθεια αντικατάστασης, επαληθεύστε τη διάμετρο του άξονα, τον αριθμό ακίδων του συνδέσμου και τον τύπο εξόδου σε σχέση με την αρχική προδιαγραφή του μηχανήματός σας πριν παραγγείλετε. Οι διασταυρούμενες αναφορές είναι λειτουργικά ισοδύναμες στις περισσότερες περιπτώσεις, αλλά επιβεβαιώστε με την τεκμηρίωση σέρβις σας όταν είναι δυνατόν.

Συνήθη Σημάδια Αστοχίας — Όταν Είναι Ώρα για Αντικατάσταση

Ο OSE1024-3-15-8 είναι μια συσκευή οπτικής ακριβείας με διάρκεια ζωής που εξαρτάται σε μεγάλο βαθμό από τις περιβαλλοντικές συνθήκες: η θερμότητα, η μόλυνση, οι δονήσεις και η ηλικία συμβάλλουν στην υποβάθμιση. Αυτά είναι τα πιο συνηθισμένα προειδοποιητικά σημάδια ότι ο κωδικοποιητής πλησιάζει στην αποτυχία:

Σφάλματα άκαμπτης κοπής ή σπάσιμο κοπιδιού — Ο έλεγχος δεν μπορεί να διατηρήσει τον συγχρονισμό ατράκτου-τροφοδοσίας όταν οι παλμοί του κωδικοποιητή είναι ασταθείς ή χάνονται.

Αστοχίες προσανατολισμού ατράκτου — Το μηχάνημα σταματά κατά τη διάρκεια κύκλων προσανατολισμού ή η άτρακτος υπερβαίνει επανειλημμένα την καθορισμένη θέση. Αυτό συνήθως υποδηλώνει υποβαθμισμένο ή θορυβώδες σήμα φάσης Z.

Κωδικοί συναγερμού στον έλεγχο CNC — Τα συστήματα CNC της Mitsubishi παράγουν συγκεκριμένους συναγερμούς που σχετίζονται με τον κωδικοποιητή ατράκτου όταν τα σήματα ανάδρασης πέφτουν εκτός των αναμενόμενων παραμέτρων. Οι κωδικοί συναγερμού που σχετίζονται με την απόκλιση ανάδρασης ατράκτου ή τα σφάλματα επικοινωνίας του κωδικοποιητή είναι άμεση ένδειξη.

Ασταθή σφάλματα σπειρώματος — Περιστασιακά αλλά όχι σταθερά σφάλματα βήματος σπειρώματος κατά τη μονή περιστροφή, ειδικά σε χαμηλότερες ταχύτητες ατράκτου όπου η ακεραιότητα του σήματος είναι πιο κρίσιμη.

Ασταθής ένδειξη ταχύτητας ατράκτου — Η ένδειξη ταχύτητας ατράκτου του ελέγχου κυμαίνεται ή εμφανίζει μη εύλογες τιμές ακόμη και σε σταθερές εντολές ταχύτητας.

Εάν εμφανιστεί οποιοδήποτε από αυτά τα συμπτώματα σε ένα μηχάνημα που χρησιμοποιεί αυτόν τον κωδικοποιητή, η αντικατάσταση του OSE1024-3-15-8 είναι το τυπικό πρώτο βήμα πριν από τη διεξαγωγή πιο εκτεταμένων διαγνωστικών.

Σημείωση Προμήθειας και Διαθεσιμότητας

Ο OSE-1024-3-15-8 έχει διακοπεί από τον αρχικό κατασκευαστή. Το απόθεμα στην αγορά υπάρχει κυρίως μέσω καναλιών βιομηχανικού πλεονάσματος και εξειδικευμένων προμηθευτών ανταλλακτικών CNC που διατηρούν απόθεμα για τη μεγάλη εγκατεστημένη βάση μηχανών CNC ελεγχόμενων από Mitsubishi που εξακολουθούν να βρίσκονται σε ενεργή παραγωγική υπηρεσία παγκοσμίως.

Οι μονάδες που διατίθενται μέσω αξιόπιστων προμηθευτών πλεονάσματος συνήθως ελέγχονται πριν από την πώληση και συνοδεύονται από περίοδο εγγύησης — μια πρακτική και οικονομικά αποδοτική εναλλακτική λύση στην αντικατάσταση ΚΑΕ, η οποία ενδέχεται να μην είναι πλέον διαθέσιμη μέσω τυπικών καναλιών διανομής.

Κατά την παραγγελία, επιβεβαιώστε τον πλήρη αριθμό εξαρτήματος, συμπεριλαμβανομένου του κατάληξη -8, η οποία υποδηλώνει τη διαμόρφωση συνδέσμου 8 ακίδων. Υπάρχουν παραλλαγές με διαφορετικές καταλήξεις συνδέσμων (όπως -68 ή -68-8) στην οικογένεια OSE1024-3-15 και ενδέχεται να μην είναι άμεση αντικατάσταση χωρίς επαλήθευση της καλωδίωσης του συνδέσμου του μηχανήματός σας.

Σύνοψη Γρήγορης Αναφοράς

OSE1024-3-15-8 με μια ματιά: Αυξητικός οπτικός κωδικοποιητής 1024 P/R, 5V DC, άξονας 5/8", σύνδεσμος 8 ακίδων, ονομαστική ταχύτητα 800 RPM, έξοδος τετραγωνισμού A/B/Z. Σχεδιασμένος για ανάδραση ατράκτου CNC σε κέντρα κατεργασίας ελεγχόμενα από Mitsubishi και μηχανήματα Mazak. Διακοπείσα εξάρτημα ΚΑΕ — διαθέσιμο πλεονάζον απόθεμα για συντήρηση και αντικατάσταση.

Συχνές Ερωτήσεις

Ε1: Για ποια μηχανήματα και ελέγχους CNC έχει σχεδιαστεί ο OSE1024-3-15-8;

Ο OSE1024-3-15-8 είναι ένας κωδικοποιητής ατράκτου που χρησιμοποιείται σε εργαλειομηχανές CNC εξοπλισμένες με συστήματα CNC της Mitsubishi, συμπεριλαμβανομένων των σειρών ελέγχου M50, M60, M64, M500, M700 και σχετικών σειρών. Εμφανίζεται ως αρχικός εξοπλισμός σε μια ευρεία γκάμα κέντρων κατεργασίας και κέντρων περιστροφής Mazak κατασκευασμένων με ελέγχους Mitsubishi — ιδιαίτερα μοντέλα που παράχθηκαν από τα τέλη της δεκαετίας του 1980 έως τις δεκαετίες του 2000. Εάν το μηχάνημα Mazak ή ελεγχόμενο από Mitsubishi παράγει συναγερμούς κωδικοποιητή ατράκτου ή αντιμετωπίζει αστοχίες άκαμπτης κοπής, αυτός ο κωδικοποιητής είναι ένας κύριος στόχος διάγνωσης.

Ε2: Τι σημαίνει το "-8" στο τέλος του αριθμού εξαρτήματος, και έχει σημασία;

Η κατάληξη -8 υποδηλώνει τη διαμόρφωση συνδέσμου 8 ακίδων σε αυτόν τον κωδικοποιητή. Εντός της οικογένειας προϊόντων OSE1024-3-15, υπάρχουν διαφορετικές παραλλαγές συνδέσμων — πιο συχνά η -68 (διαφορετική διαμόρφωση πολλαπλών ακίδων) και η -8. Αυτές δεν είναι εναλλάξιμες χωρίς επανακαλωδίωση του καλωδίου του κωδικοποιητή του μηχανήματος. Πάντα να επιβεβαιώνετε τον πλήρη αριθμό εξαρτήματος, συμπεριλαμβανομένης της κατάληξης, ότι ταιριάζει με τον κωδικοποιητή που είναι εγκατεστημένος στο μηχάνημά σας πριν παραγγείλετε. Εάν αντικαθιστάτε μια αποτυχημένη μονάδα, η ασφαλέστερη προσέγγιση είναι να ταιριάξετε τον πλήρη αριθμό εξαρτήματος ακριβώς όπως εμφανίζεται στην ετικέτα του κωδικοποιητή.

Ε3: Μπορώ να χρησιμοποιήσω ένα Tamagawa TS1508 ή SANSEI NE-1024-2MDa ως άμεση αντικατάσταση για τον OSE1024-3-15-8;

Αυτές οι μονάδες επιβεβαιώνονται ως λειτουργικά ισοδύναμες όσον αφορά την ανάλυση, την τάση και τον τύπο εξόδου — όλες παράγουν 1024 P/R στα 5V DC με έξοδο τετραγωνισμού A, B, Z. Ωστόσο, η διάταξη των ακίδων του φυσικού συνδέσμου και η συμβατότητα του καλωδίου πρέπει να επαληθευτούν πριν από την αντικατάσταση της μιας με την άλλη. Οι διασταυρούμενες αναφορές είναι τεχνικά ισοδύναμες στο επίπεδο σήματος, αλλά οι διαφορές στην καλωδίωση του συνδέσμου μεταξύ των παραλλαγών μπορεί να απαιτήσουν προσαρμογή. Σε περίπτωση αμφιβολίας, συμβουλευτείτε το διάγραμμα καλωδίωσης του συγκεκριμένου μοντέλου του μηχανήματός σας πριν αντικαταστήσετε με ένα εξάρτημα διασταυρούμενης αναφοράς.

Ε4: Πώς ξέρω αν ο κωδικοποιητής ατράκτου μου έχει αποτύχει σε σχέση με το καλώδιο του κωδικοποιητή ή την κάρτα ελέγχου CNC;

Μια χρήσιμη ακολουθία πεδίου: πρώτον, επιθεωρήστε το καλώδιο του κωδικοποιητή για φυσική ζημιά, λυγισμένες ακίδες, μόλυνση στον σύνδεσμο ή σπασμένη θωράκιση — τα σφάλματα καλωδίου είναι συνηθισμένα και ευκολότερα να διορθωθούν από την αντικατάσταση του κωδικοποιητή. Στη συνέχεια, ελέγξτε το ιστορικό συναγερμών στον έλεγχο CNC για να εντοπίσετε τον συγκεκριμένο κωδικό σφάλματος. Οι συναγερμοί CNC της Mitsubishi διακρίνουν μεταξύ σφαλμάτων κωδικοποιητή σε επίπεδο σήματος και σφαλμάτων επικοινωνίας ή τροφοδοσίας. Εάν ο συναγερμός επαναληφθεί μετά την επανατοποθέτηση του καλωδίου και το μηχάνημα εμφανίζει σφάλματα άκαμπτης κοπής ή αστοχίες προσανατολισμού ατράκτου, ο ίδιος ο κωδικοποιητής είναι η πιο πιθανή αιτία. Ο έλεγχος με έναν γνωστό καλό κωδικοποιητή αντικατάστασης είναι το οριστικό βήμα επιβεβαίωσης.

Ε5: Είναι αυτός ο κωδικοποιητής διαθέσιμος καινούργιος στο κουτί, ή μόνο ως ανακατασκευασμένη μονάδα;

Ο OSE1024-3-15-8 έχει διακοπεί από την Mitsubishi Electric, πράγμα που σημαίνει ότι δεν κατασκευάζεται πλέον ούτε είναι διαθέσιμος μέσω τυπικών καναλιών διανομής ΚΑΕ. Οι μονάδες που είναι επί του παρόντος διαθέσιμες στην αγορά είναι είτε νέο παλιό απόθεμα (NOS) — αχρησιμοποίητες μονάδες από αρχικές γραμμές παραγωγής που διατηρούνται σε απόθεμα — είτε επαγγελματικά ανακατασκευασμένες μονάδες που έχουν καθαριστεί, ελεγχθεί και επιθεωρηθεί πριν από την μεταπώληση. Και οι δύο είναι νόμιμες επιλογές για συντήρηση CNC. Το νέο παλιό απόθεμα είναι προτιμότερο όταν είναι διαθέσιμο, αλλά μια πλήρως ελεγμένη ανακατασκευασμένη μονάδα από αξιόπιστο προμηθευτή είναι μια στέρεη εναλλακτική λύση που υποστηρίζεται από εγγύηση υπηρεσιών. Επιβεβαιώστε τη διαδικασία ελέγχου του προμηθευτή και τους όρους εγγύησης πριν από την αγορά.
