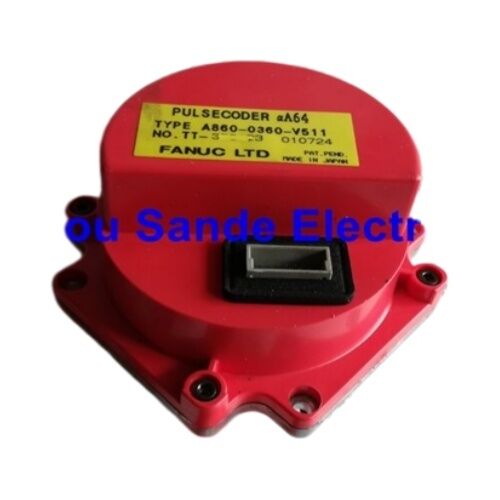

FANUC A860-0360-V511 Pulsecoder — αA64 Absolute Encoder με Υπερ-πυκνωτή για Σερβοκινητήρες FANUC Alpha Series

Μάρκα: FANUC

Ονομασία: αA64 (Alpha Absolute 64K)

Κωδικοί Προϊόντος: A860-0360-V511 / A8600360V511 Σύνδεσμος 14 ακίδων

Απόλυτος Τύπος | Υπερ-πυκνωτής | Σε Απόθεμα

Η Εποχή του Κόκκινου Καπακιού — Εξακολουθεί να Λειτουργεί σε Εκατομμύρια Μηχανές

Πριν η σειρά αi της FANUC γίνει η κυρίαρχη πλατφόρμα στα σύγχρονα εργαλειομηχανήματα, μια προηγούμενη γενιά σερβοκινητήρων AC της σειράς FANUC Alpha λειτουργούσε — και συνεχίζει να λειτουργεί — σε εγκαταστάσεις παραγωγής παγκοσμίως. Αναγνωρίσιμοι από το χαρακτηριστικό κόκκινο πλαστικό πίσω καπάκι που καλύπτει τη διάταξη του κωδικοποιητή, αυτοί οι κινητήρες εγκαταστάθηκαν σε τεράστιες ποσότητες σε κέντρα κατεργασιών, κέντρα περιστροφής και εξοπλισμό πολλαπλών αξόνων κατά τα τέλη της δεκαετίας του 1980 έως τη δεκαετία του 2000. Πολλές από αυτές τις μηχανές εξακολουθούν να χρησιμοποιούνται καθημερινά παραγωγικά.

Ο FANUC A860-0360-V511 είναι ο κωδικοποιητής παλμών τύπου αA64 για τις μεγαλύτερες παραλλαγές αυτών των κινητήρων της σειράς Alpha. Είναι ένας απόλυτος κωδικοποιητής — 64.000 παλμοί ανά περιστροφή, διατήρηση θέσης πολλαπλών στροφών, δεν απαιτείται εξωτερική μπαταρία — που τοποθετείται στο πίσω μέρος του σερβοκινητήρα μέσα στην οικεία κόκκινη θήκη του καπακιού. Όταν αυτός ο κωδικοποιητής αποτύχει, η μηχανή χάνει την αναφορά θέσης της και ο άξονας σταματά. Η διαδρομή αντικατάστασης είναι απλή: ο σωστός A860-0360-V511 εγκατεστημένος στον κινητήρα που τον έφερε αρχικά.

Τι Κάνει τον V511 Διακριτό Εντός της Οικογένειας A860-0360

Η σειρά A860-0360 περιλαμβάνει διάφορες παραλλαγές κωδικοποιητών παλμών που μοιράζονται την ίδια ονομασία απόλυτου κωδικοποιητή αA64, αλλά διαφέρουν στη φυσική διαμόρφωση και την τεχνολογία διατήρησης θέσης. Η κατανόηση της θέσης του V511 αποτρέπει ένα δαπανηρό σφάλμα παραγγελίας.

Το κρίσιμο διακριτικό χαρακτηριστικό του V511 είναι ο ενσωματωμένος υπερ-πυκνωτής για τη διατήρηση της απόλυτης θέσης. Ενώ άλλες παραλλαγές αυτής της σειράς βασίζονται σε μια εξωτερική μπαταρία στον ενισχυτή σερβο για τη διατήρηση των δεδομένων απόλυτης θέσης πολλαπλών στροφών κατά τις περιόδους απενεργοποίησης, ο V511 φέρει τη δική του εσωτερική χωρητική αποθήκευση ενέργειας. Όταν αφαιρείται η τροφοδοσία της μηχανής, ο υπερ-πυκνωτής παρέχει την ενέργεια που απαιτείται για τη διατήρηση της εσωτερικής μέτρησης θέσης του κωδικοποιητή κατά τη διάρκεια του διαστήματος απενεργοποίησης, εξαλείφοντας την εξάρτηση από την εξωτερική μπαταρία για αυτή τη λειτουργία από την πλευρά του κωδικοποιητή.

Η πρακτική συνέπεια σε επίπεδο μηχανής εξαρτάται από το πώς διαμορφώθηκε αρχικά το σύστημα — αλλά για τους κινητήρες που παραδόθηκαν με τον V511, η αρχιτεκτονική διατήρησης θέσης αποτελεί μέρος του σχεδιασμού του συστήματος. Όπως όλοι οι αντικαταστάτες κωδικοποιητών παλμών, η αντιστοίχιση του ακριβούς κωδικού προϊόντος στην ετικέτα του κωδικοποιητή του κινητήρα είναι η σωστή διαδικασία επαλήθευσης πριν από την παραγγελία.

Τεχνική Αναφορά

Δεδομένα διασταυρωμένα από την τεκμηρίωση σερβοκινητήρων FANUC σειράς Alpha και επαληθευμένα τεχνικά αρχεία εξειδικευμένων προμηθευτών.

64K Απόλυτο — Τι Σημαίνουν η Ανάλυση και ο Τύπος στην Πράξη

Δύο ιδιότητες καθορίζουν τη συμπεριφορά ενός κωδικοποιητή παλμών ως συσκευή ανάδρασης: η ανάλυσή του και αν είναι απόλυτος ή κλιμακτικός. Και τα δύο έχουν σημασία για την καθημερινή λειτουργία της μηχανής.

Ανάλυση: 64.000 ppr. Κάθε πλήρης περιστροφή του άξονα του κινητήρα χωρίζεται σε 64.000 διακριτά διαστήματα μέτρησης. Σε έναν άξονα σερβο που κινεί μια βίδα σφαίρας με βήμα 10mm, 64.000 μετρήσεις ανά περιστροφή δίνουν στον βρόχο ανάδρασης μια κοκκομετρία θέσης περίπου 0,16 μικρόμετρα ανά μέτρηση στην έξοδο της βίδας — πολύ πέρα από την ακρίβεια των μηχανικών εξαρτημάτων στο τυπικό εργαλειομηχάνημα που εξυπηρετεί αυτός ο κωδικοποιητής. Η ανάλυση του κωδικοποιητή δεν είναι ο περιοριστικός παράγοντας στην απόδοση τοποθέτησης αυτών των συστημάτων. Αυτό που επηρεάζει ουσιαστικά η ανάλυση 64K είναι η ποιότητα της ανάδρασης ταχύτητας σε χαμηλές ταχύτητες τροφοδοσίας, όπου η πυκνότητα των μετρήσεων διατηρεί τον βρόχο ελέγχου ταχύτητας εφοδιασμένο με λεπτά, κανονικά δεδομένα ανάδρασης αντί για χονδροειδείς παλμικές εκρήξεις.

Απόλυτος τύπος. Ένας απόλυτος κωδικοποιητής διατηρεί μια πλήρη διεύθυνση θέσης κατά τη διάρκεια κύκλων απενεργοποίησης. Όταν η μηχανή ενεργοποιείται μετά από διακοπή λειτουργίας — είτε προγραμματισμένη είτε απρόβλεπτη — το σύστημα σερβο διαβάζει την αποθηκευμένη θέση του κωδικοποιητή και γνωρίζει αμέσως πού βρίσκεται ο άξονας. Καμία επιστροφή αναφοράς, καμία κίνηση ομογενοποίησης, καμία παρέμβαση χειριστή. Η μηχανή είναι έτοιμη να λειτουργήσει από εκεί που σταμάτησε. Αυτό είναι ένα σημαντικό λειτουργικό πλεονέκτημα σε εξοπλισμό που μπορεί να σταματήσει απροσδόκητα λόγω διακοπής ρεύματος, διακοπής έκτακτης ανάγκης ή συνθήκης σφάλματος, και όπου η επανα-ομογενοποίηση όλων των αξόνων πριν από την επανέναρξη της παραγωγής προσθέτει χρόνο και διαδικαστική πολυπλοκότητα στην ανάκαμψη.

Ο υπερ-πυκνωτής στον V511 είναι ο μηχανισμός που καθιστά την απόλυτη ιδιότητα να λειτουργεί κατά τη διάρκεια των περιόδων απενεργοποίησης — αποθηκεύει επαρκή ενέργεια για να διατηρήσει τα εσωτερικά ηλεκτρονικά παρακολούθησης θέσης του κωδικοποιητή ενώ η εξωτερική τροφοδοσία απουσιάζει.

Η Οικογένεια Κινητήρων με Κόκκινο Καπάκι της Σειράς Alpha

Ο A860-0360-V511 ανήκει στην ομάδα μεγαλύτερου πλαισίου εντός της σειράς κωδικοποιητών FANUC Alpha. Η FANUC κατασκεύασε δύο διακριτά φυσικά μεγέθη κωδικοποιητών παλμών αA64:

Η μικρότερη παραλλαγή — που βρίσκεται σε πολύ συμπαγείς κινητήρες Alpha, συμπεριλαμβανομένων των μεγεθών πλαισίου α1, α2 και αM2.5 — χρησιμοποιεί τον κωδικό προϊόντος A860-0360-T001 και μια διαφορετική φυσική θήκη. Δεν είναι εναλλάξιμος με τον V511.

Η μεγαλύτερη παραλλαγή — που χρησιμοποιείται σε όλο το ευρύτερο εύρος κινητήρων Alpha από το πλαίσιο α3 και πάνω — είναι η σειρά A860-0360 στις μορφές T201, V501 και V511. Αυτές μοιράζονται την ίδια φυσική θήκη και γεωμετρία σύζευξης. Οι διαφορές στα επιθέματα εντός αυτής της ομάδας αντικατοπτρίζουν τη γενιά, τη διαμόρφωση του συνδέσμου και τη μέθοδο διατήρησης θέσης. Οι κινητήρες που είναι εξοπλισμένοι με κωδικοποιητές A64 στο σύστημα αρίθμησης προϊόντων FANUC αναγνωρίζονται από τα ψηφία "75" στο τέλος του 12ψήφιου αριθμού μοντέλου του κινητήρα (για παράδειγμα, A06B-0xxx-Bx75), το οποίο είναι μια αξιόπιστη μέθοδος διασταυρωμένης επαλήθευσης όταν η ετικέτα του κωδικοποιητή είναι ασαφής ή κατεστραμμένη.

Παραλλαγές A860-0360 — Πλοήγηση στην Οικογένεια

Αρκετοί κωδικοί προϊόντων μοιράζονται την ονομασία αA64 και τη συμβατότητα με τους κινητήρες της σειράς Alpha. Οι διαφορές μεταξύ τους έχουν σημασία για την προμήθεια:

Η διασταυρωμένη αναφορά μεταξύ A860-0360-V511 και A860-0356-X011 εμφανίζεται επίσης στην τεκμηρίωση προμηθευτών — και οι δύο αναγνωριστικοί κωδικοί έχουν χρησιμοποιηθεί σε συνδυασμό με αυτή τη διαμόρφωση κωδικοποιητή. Όπως πάντα, η ετικέτα του κωδικοποιητή στον κινητήρα που επισκευάζεται είναι η οριστική αναφορά.

Γιατί Αποτυγχάνουν Αυτοί οι Κωδικοποιητές — και Τι να Περιμένετε

Οι κωδικοποιητές με κόκκινο καπάκι της σειράς FANUC Alpha βρίσκονται σε συνεχή παραγωγική χρήση για δεκαετίες, και οι τρόποι αποτυχίας είναι καλά κατανοητοί στην κοινότητα σέρβις της FANUC.

Μόλυνση ή υποβάθμιση οπτικού δίσκου. Ο κωδικοποιητής λειτουργεί περνώντας φως μέσα από έναν οπτικό δίσκο ακριβείας χαραγμένο. Η μόλυνση από ατμούς ψυκτικού, ομίχλη λαδιού ή μεταλλική σκόνη που εισέρχεται στο τελικό κάλυμμα — είτε μέσω φθοράς σφραγίδων, σημείων εισόδου καλωδίων ή επαναλαμβανόμενων θερμικών κύκλων — μπορεί να υποβαθμίσει την ποιότητα του σήματος με την πάροδο του χρόνου. Τα πρώιμα σημάδια περιλαμβάνουν οριακές συνθήκες συναγερμού που εμφανίζονται διακοπτόμενα και καθαρίζουν κατά την επανεκκίνηση. τελικά το σήμα πέφτει κάτω από το όριο αποδοχής του ενισχυτή και προκύπτει ένας σκληρός συναγερμός κωδικοποιητή.

Υποβάθμιση υπερ-πυκνωτή. Στον V511, ο πυκνωτής που διατηρεί την απόλυτη θέση κατά την απενεργοποίηση έχει πεπερασμένη διάρκεια ζωής. Ένας πυκνωτής που έχει υποβαθμιστεί επαρκώς δεν θα διατηρεί πλέον δεδομένα θέσης ακόμη και κατά τις σύντομες διακοπές ρεύματος. Το σύμπτωμα είναι η απώλεια της απόλυτης αναφοράς θέσης της μηχανής μετά από κύκλους τροφοδοσίας — απαιτώντας επιστροφή αναφοράς που δεν θα έπρεπε να είναι απαραίτητη με έναν λειτουργικό απόλυτο κωδικοποιητή. Ο πυκνωτής είναι εσωτερικός στη διάταξη του κωδικοποιητή και δεν είναι εξάρτημα που αντικαθίσταται στο πεδίο ξεχωριστά.

Φθορά μηχανικής σύζευξης. Η σύζευξη μεταξύ του άξονα του κινητήρα και της εισόδου του κωδικοποιητή μεταφέρει την περιστροφή χωρίς να επιτρέπει στην εκκεντρότητα του άξονα να ασκήσει ακτινική δύναμη στο εσωτερικό ρουλεμάν του κωδικοποιητή. Η φθορά της σύζευξης με την πάροδο του χρόνου επιτρέπει την ευθυγράμμιση να φτάσει στο ρουλεμάν του κωδικοποιητή, παράγοντας θόρυβο, αυξημένη αντίσταση ρουλεμάν και τελικά σφάλματα σήματος κωδικοποιητή.

Όταν εμφανίζεται ένας συναγερμός που σχετίζεται με τον κωδικοποιητή, η ακολουθία διάγνωσης θα πρέπει να ξεκινά με το καλώδιο του κωδικοποιητή — επαληθεύστε την ακεραιότητα της σύνδεσης και την κατάσταση του καλωδίου πριν καταλήξετε ότι ο κωδικοποιητής είναι το σφάλμα. Εάν η επιθεώρηση του καλωδίου είναι καθαρή και ο συναγερμός επιμένει, ο κωδικοποιητής είναι ο επόμενος υποψήφιος για αντικατάσταση.

Σημειώσεις Χειρισμού και Εγκατάστασης

Ο A860-0360-V511, όπως όλοι οι οπτικοί κωδικοποιητές παλμών FANUC, απαιτεί χειρισμό κατάλληλο για ένα όργανο ακριβείας οπτικής τεχνολογίας. Η εσωτερική διάταξη δίσκου και το ρουλεμάν είναι τα εξαρτήματα που καθορίζουν την απόδοση του κωδικοποιητή, και τα δύο είναι ευαίσθητα σε μηχανική κρούση και μόλυνση.

Διατηρήστε τον κωδικοποιητή στη συσκευασία του μέχρι τη στιγμή της εγκατάστασης. Μην χτυπάτε τη θήκη και μην ασκείτε αξονική δύναμη στον άξονα του κωδικοποιητή. Κατά την αφαίρεση του παλιού κωδικοποιητή από τον κινητήρα, σημειώστε τον προσανατολισμό της σύζευξης — η αντικαταστάσιμη σύζευξη (συνιστάται η εγκατάσταση νέας με κάθε αλλαγή κωδικοποιητή) πρέπει να τοποθετηθεί σωστά για να εμπλακεί με τα χαρακτηριστικά κίνησης του άξονα του κινητήρα πριν καθίσει ο κωδικοποιητής.

Η κόκκινη πλαστική θήκη του καπακιού πρέπει να χειρίζεται χωρίς να αγγίζετε το οπτικό παράθυρο ή τις επιφάνειες διεπαφής της σύζευξης. Μόλις εγκατασταθεί, επαληθεύστε την κατάσταση σφράγισης του καπακιού πριν επιστρέψετε τον κινητήρα σε λειτουργία — η προστασία του τελικού καλύμματος εξαρτάται από το σωστό κάθισμα και σφράγισμα του καπακιού.

Συχνές Ερωτήσεις

Ε1: Ο A860-0360-V511 διαθέτει υπερ-πυκνωτή αντί να βασίζεται σε εξωτερική μπαταρία. Σημαίνει αυτό ότι η μπαταρία του ενισχυτή δεν χρειάζεται πλέον καθόλου;

Ο υπερ-πυκνωτής στον V511 χειρίζεται τη διατήρηση θέσης εντός του ίδιου του κωδικοποιητή, αλλά η διαμόρφωση της μπαταρίας του συνολικού συστήματος σερβο εξαρτάται από το πώς ο ενισχυτής FANUC και ο ελεγκτής CNC διαχειρίζονται τα δεδομένα απόλυτης θέσης σε επίπεδο συστήματος. Οι ενισχυτές σερβο FANUC αυτής της εποχής συνήθως διατηρούν τη δική τους μπαταρία για λειτουργίες εφεδρείας πέρα από τον κωδικοποιητή — συμπεριλαμβανομένης της αποθήκευσης παραμέτρων και, σε ορισμένες διαμορφώσεις, της παρακολούθησης απόλυτης μέτρησης πολλαπλών στροφών σε επίπεδο ενισχυτή. Εάν ο ενισχυτής εξακολουθεί να απαιτεί την μπαταρία του όταν είναι εγκατεστημένος ο V511 εξαρτάται από το συγκεκριμένο μοντέλο ενισχυτή και τη διαμόρφωση του συστήματος. Ο αυτόνομος πυκνωτής του κωδικοποιητή εξαλείφει την εξάρτηση από την μπαταρία για τη διατήρηση θέσης σε επίπεδο κωδικοποιητή, αλλά πριν αφαιρέσετε την μπαταρία του ενισχυτή με βάση αυτή την υπόθεση, επαληθεύστε τις απαιτήσεις λειτουργίας της μπαταρίας του ενισχυτή στο δικό του εγχειρίδιο οδηγιών. Η αφαίρεση μιας μπαταρίας από την οποία εξαρτάται ο ενισχυτής για τη διατήρηση παραμέτρων ή μετρήσεων μπορεί να προκαλέσει επιπλέον απώλεια δεδομένων.

Ε2: Μπορεί ο A860-0360-V511 να αντικατασταθεί με τον A860-0360-V501 ή A860-0360-T201 εάν ο V511 δεν είναι διαθέσιμος;

Η φυσική εφαρμογή είναι συμβατή μεταξύ των παραλλαγών μεγαλύτερου πλαισίου A860-0360 — οι διαστάσεις της θήκης και η διεπαφή σύζευξης είναι ίδιες για T201, V501 και V511. Η λειτουργική διαφορά είναι η μέθοδος διατήρησης θέσης: ο V511 χρησιμοποιεί ενσωματωμένο υπερ-πυκνωτή, ενώ οι T201 και V501 βασίζονται στην εξωτερική μπαταρία του ενισχυτή για τη διατήρηση της απόλυτης θέσης. Η αντικατάσταση ενός T201 ή V501 σε ένα σύστημα σχεδιασμένο γύρω από τον V511 σημαίνει ότι η διατήρηση της απόλυτης θέσης κατά τη διάρκεια γεγονότων απενεργοποίησης θα εξαρτάται πλέον από την μπαταρία του ενισχυτή αντί για τον δικό του πυκνωτή του κωδικοποιητή. Εάν η μπαταρία του ενισχυτή είναι παρούσα και λειτουργική, η απόλυτη θέση θα πρέπει να διατηρείται σωστά. Ωστόσο, για εγκαταστάσεις όπου ο V511 καθορίστηκε για κάποιο λόγο — όπως εφαρμογές όπου η μπαταρία του ενισχυτή παραλείφθηκε σκόπιμα από το σχεδιασμό του συστήματος — αυτή η αντικατάσταση αλλάζει την εξάρτηση του συστήματος από την μπαταρία με τρόπο που πρέπει να ληφθεί υπόψη πριν προχωρήσετε. Επαληθεύετε πάντα την εγκατεστημένη διαμόρφωση της συγκεκριμένης μηχανής πριν υποθέσετε άμεση εναλλαξιμότητα.

Ε3: Η μηχανή μου εμφανίζει συναγερμό κωδικοποιητή κατά την εκκίνηση μετά από διακοπή ρεύματος. Η απόλυτη θέση χάθηκε. Επιβεβαιώνει αυτό ότι ο υπερ-πυκνωτής του V511 έχει αποτύχει;

Η απώλεια θέσης μετά από διακοπή ρεύματος είναι ισχυρή ένδειξη ότι ο υπερ-πυκνωτής δεν διατηρεί πλέον φόρτιση κατά τη διάρκεια της περιόδου απενεργοποίησης, αλλά δεν είναι η μόνη πιθανή αιτία. Πριν καταλήξετε ότι ο πυκνωτής έχει αποτύχει, λάβετε υπόψη τη διάρκεια της διακοπής ρεύματος — ένας υπερ-πυκνωτής αποθηκεύει μια πεπερασμένη ποσότητα ενέργειας, και μια πολύ παρατεταμένη διακοπή (ώρες ή περισσότερο, ανάλογα με την κατάσταση του πυκνωτή και την κατανάλωση ενέργειας του κωδικοποιητή) μπορεί να εξαντλήσει ακόμη και έναν υγιή πυκνωτή. Εάν η απώλεια θέσης συμβαίνει μόνο μετά από γεγονότα απενεργοποίησης μεγάλης διάρκειας αλλά όχι μετά από σύντομες διακοπές, ο πυκνωτής μπορεί να έχει ακόμη κάποια υπολειπόμενη χωρητικότητα. Εάν η θέση χαθεί ακόμη και μετά από πολύ σύντομους κύκλους τροφοδοσίας — λίγα δευτερόλεπτα ή λιγότερο — ο πυκνωτής έχει αποτύχει. Σε κάθε περίπτωση, η διάταξη του κωδικοποιητή απαιτεί αντικατάσταση επειδή ο πυκνωτής είναι ενσωματωμένος στη μονάδα και δεν μπορεί να αντικατασταθεί ξεχωριστά στο πεδίο.

Ε4: Πώς μπορώ να επιβεβαιώσω ποια παραλλαγή A860-0360 είναι εγκατεστημένη αυτήν τη στιγμή στον κινητήρα μου χωρίς να διαβάσω την ετικέτα του κωδικοποιητή;

Ο αριθμός μοντέλου του κινητήρα παρέχει μια διασταυρωμένη επαλήθευση: οι κινητήρες FANUC σειράς Alpha που είναι εξοπλισμένοι με κωδικοποιητές A64 φέρουν το "75" ως τα δύο τελευταία ψηφία της 12ψήφιας ονομασίας μοντέλου τους — για παράδειγμα, ένας κινητήρας με ετικέτα A06B-0xxx-Bx75 έχει κωδικοποιητή A64. Αυτό επιβεβαιώνει τον τύπο του κωδικοποιητή, αλλά δεν αναγνωρίζει το συγκεκριμένο επίθεμα παραλλαγής (T201 έναντι V501 έναντι V511). Για την αναγνώριση παραλλαγής, η ετικέτα του κωδικοποιητή στο πίσω τελικό κάλυμμα είναι η μόνη αξιόπιστη πηγή — θα δείχνει τον πλήρη κωδικό προϊόντος A860-0360-VXXX ή A860-0360-TXXX. Εάν η ετικέτα είναι αανάγνωστη λόγω φθοράς, μόλυνσης από λάδι ή φυσικής ζημιάς, ένας εκπρόσωπος σέρβις της FANUC ή μια εξειδικευμένη εγκατάσταση επισκευής με εξοπλισμό δοκιμών μπορεί να αναγνωρίσει την παραλλαγή του κωδικοποιητή μέσω λειτουργικών δοκιμών. Μην υποθέτετε την παραλλαγή μόνο από τον αριθμό μοντέλου του κινητήρα, και μην αντικαθιστάτε μεταξύ παραλλαγών χωρίς να κατανοήσετε τις επιπτώσεις διατήρησης θέσης που περιγράφονται στην προηγούμενη FAQ.

Ε5: Είναι ο A860-0360-V511 επισκευάσιμος εάν αποτύχει ο υπερ-πυκνωτής, ή πρέπει να αντικατασταθεί ολόκληρος ο κωδικοποιητής;

Οι κωδικοποιητές παλμών της σειράς FANUC Alpha γενικά δεν είναι επισκευάσιμοι σε ένα πρότυπο που αποκαθιστά την αρχική αξιοπιστία απόδοσης. Η ενσωματωμένη οπτική διάταξη, η σύζευξη ακριβείας, το εσωτερικό ρουλεμάν και ο υπερ-πυκνωτής κατασκευάζονται ως μια ταιριαστή μονάδα υπό ελεγχόμενες συνθήκες. Η επισκευή πεδίου μόνο του πυκνωτή — συγκόλληση ενός αντικαταστάτη πυκνωτή στην πλακέτα του κωδικοποιητή — είναι τεχνικά δυνατή, αλλά ενέχει σημαντικό κίνδυνο: ο οπτικός δίσκος και το ρουλεμάν εκτίθενται κατά την αποσυναρμολόγηση, η μόλυνση ή η μηχανική διαταραχή κατά την επισκευή μπορεί να υποβαθμίσει την ποιότητα του σήματος ακόμη και αν η αντικατάσταση του πυκνωτή είναι επιτυχής, και η επισκευασμένη μονάδα δεν έχει επαληθευμένη γραμμή βάσης απόδοσης μετά την επανασυναρμολόγηση. Εξειδικευμένες εγκαταστάσεις επισκευής σερβο με κατάλληλο εξοπλισμό δοκιμών και συνθήκες καθαρού δωματίου προσφέρουν υπηρεσίες ανακατασκευής κωδικοποιητών με ποικίλους όρους εγγύησης. Για τις περισσότερες εργασίες βιομηχανικής συντήρησης, η άμεση αντικατάσταση με μια γνωστή καλή μονάδα και η επιστροφή της αποτυχημένης μονάδας για πίστωση ανταλλαγής είναι η ταχύτερη και χαμηλότερου κινδύνου διαδρομή για την αποκατάσταση της διαθεσιμότητας της μηχανής.
