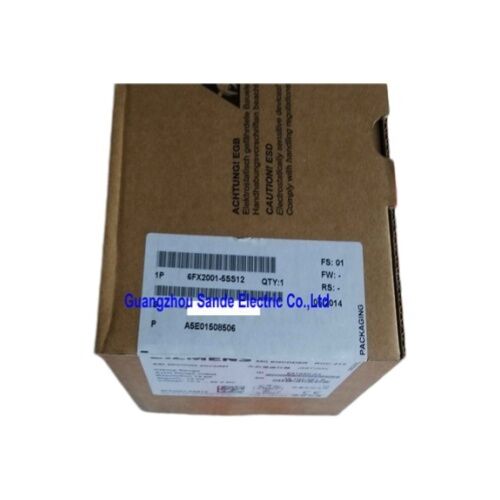

Siemens 6FX2001-5SS12 Απολύτης κωδικοποιητής τιμής

Μονόστροφο. 13-Bit SSI. Φλάντζη λωρίδας. IP67. Χτισμένο για τα οικοσυστήματα ελέγχου κίνησης της Siemens.

Ακριβότητα Που Δεν Χρειάζεται Πρωτοβουλία

Κάθε φορά που ένα μηχάνημα ενεργοποιείται, ένας πρόσθετος κωδικοποιητής ξεκινά από το μηδέν και γυρίζει σε ένα γνωστό σημείο αναφοράς.και εισάγει το περιστασιακό σφάλμα εντοπισμού όταν τα πράγματα πάνε στραβά στη μέση του κύκλου.

Η Siemens 6FX2001-5SS12 έχει μια διαφορετική προσέγγιση.εκδίδει έναν μοναδικό κωδικό θέσης για κάθε γωνιακή θέση σε ολόκληρο το εύρος των 360° από τη στιγμή που εφαρμόζεται η ισχύςΧωρίς αναφορά, χωρίς χαμένα δεδομένα θέσης, το σύστημα ελέγχου ξέρει ακριβώς πού είναι ο άξονας, αμέσως.

Τεχνικές προδιαγραφές

13-Bit Ανάλυση Τι σημαίνει στην πραγματικότητα στο πάτωμα του εργοστασίου

Με άλλα λόγια, ο κωδικοποιητής επιλύει τη γωνιακή κίνηση σε περίπου 0,044 ° ανά βήμα.Σε συνδυασμό με μηχανική ακρίβεια ±27 τόξων δευτερολέπτωνΤο επίπεδο αυτό της ακρίβειας είναι κατάλληλο για απαιτητικές εργασίες ελέγχου κίνησης όπου η επαναληπτικότητα της θέσης επηρεάζει άμεσα την ποιότητα του εξαρτήματος.

Για το πλαίσιο: σε ακτίνα 100 mm, ±27 τόξοι αντιστοιχούν σε μια γραμμική αβεβαιότητα θέσης περίπου ± 0,013 mm.Ρομποτικό έλεγχο αρθρώσεων, και εξοπλισμού συναρμολόγησης ακριβείας.

Διασύνδεση SSI νησιωτική, καθοριστική, ανθεκτική στον θόρυβο

Η συγχρονισμένη σειριακή διεπαφή (SSI) είναι ένα εργαζόμενο άλογο στην βιομηχανική ανίχνευση θέσης εδώ και δεκαετίες, και για καλό λόγο.που του δίνει ισχυρή ανοσία στον ηλεκτρικό θόρυβο σε περιβάλλοντα με κινητήρες μεταβλητής συχνότητας, μεγάλους κινητήρες ή άλλες πηγές EMI που τρέχουν κοντά.

Το SSI είναι επίσης καθοριστικό: ο ελεγκτής ξεκινά τη μεταφορά δεδομένων με μια σειρά παλμών ρολογιού και ο κωδικοποιητής ανταποκρίνεται με τη λέξη θέσης του σε ένα σταθερό, προβλέψιμο χρονικό πλαίσιο.Δεν υπάρχουν καθυστερήσεις στην διαιτησία των λεωφορείων.Για τους κυκλούς ελέγχου κίνησης με κρίσιμο χρόνο, η προβλεψιμότητα είναι τόσο πολύτιμη όσο και η ίδια η ακρίβεια.

Σχεδιασμένο να Ζει Μέσα στην Αυτοματοποίηση της Siemens

Το 6FX2001-5SS12 δεν είναι απλά ένας γενικός κωδικοποιητής SSI είναι ένα συστατικό ελέγχου κίνησης της Siemens που έχει δοκιμαστεί και πιστοποιηθεί για άμεση ενσωμάτωση με:

• SINUMERIKΣυστήματα CNC (συμπεριλαμβανομένων των 840D SL και των συναφών πλατφορμών)
• ΣΙΝΑΜΙΚΑσυστήματα κίνησης (συνδεδεμένα μέσω αισθητήρων SMC ή SME)
• ΣΙΜΟΤΙΟΝΣυστήματα ελέγχου κίνησης
• ΣΙΜΑΤΙΚΗΠρογραμματιζόμενοι λογικοί ελεγκτές με τεχνολογικές μονάδες

Αυτό έχει σημασία στην πράξη. Τα δοκιμασμένα συστατικά εξαλείφουν τις εικασίες γύρω από τη διαμόρφωση παραμέτρων, τα πινάτ των συνδέσμων και τον χρόνο σήματος.η αλυσίδα τεκμηρίωσης της Siemens καλύπτει τον εν λόγω κωδικοποιητή ως μέρος του οικοσυστήματος, όχι ως εξωτερική συσκευή τρίτου.

IP67 και -40°C: Σοβαρές περιβαλλοντικές αξιολογήσεις

Η βαθμολογία IP67 επιβεβαιώνει την προστασία από την πλήρη προσωρινή βύθιση στο νερό ̇ πολύ περισσότερο από ό,τι θα απαιτούσαν ποτέ τα περισσότερα εργαλεία μηχανών ή περιβάλλοντα συναρμολόγησης.Για εφαρμογές κοντά σε σταθμούς ψύξης ή πλύσης, η αξιολόγηση αυτή παρέχει πραγματικό περιθώριο, όχι μόνο πλαίσιο ελέγχου συμμόρφωσης.

Τα περισσότερα βιομηχανικά κωδικοποιητικά βγαίνουν στο κάτω μέρος σε -10 ° C ή -20 ° C. Το 6FX2001-5SS12 χειρίζεται περιβάλλοντα αποθήκευσης κρύου σε βάθος,εξωτερικές εγκαταστάσεις σε ψυχρά κλίματα, ή εφαρμογές όπου το μηχάνημα βρίσκεται σε μη θερμαινόμενη εγκατάσταση για μια νύχτα πριν από την έναρξη της πρωινής βάρδιας.

Φλέγγι λωρίδας, άξονα M23

Ο σχεδιασμός της φλάντζης λωρίδας (φλάντζης σύσφιξης) επιτρέπει την ασφαλή αξιωτική τοποθέτηση σε έναν άξονα χωρίς να απαιτείται ακριβής προσαρμογή ̇ ο κολάρος φλάντζης κρατά τον άξονα μηχανικά μόλις σφίξει.Σε συνδυασμό με τον στερεό άξονα 10 mm και τον άξονα προσανατολισμού συνδέσμου M23, το αποτύπωμα της εγκατάστασης είναι συμπαγές και η διαδρομή του καλωδίου απομακρύνεται καθαρά κατά μήκος του άξονα του άξονα, μειώνοντας τον κίνδυνο μόλυνσης του καλωδίου σε στενούς χώρους.

Ο συνδετήρας M23 είναι μια τυποποιημένη βιομηχανική στρογγυλή μορφή συνδετήρα που χρησιμοποιείται ευρέως σε όλα τα προϊόντα κωδικοποιητών της Siemens, έτσι ώστε οι υπάρχουσες συστάσεις καλωδίων από συμβατά συστήματα είναι συχνά επαναχρησιμοποιήσιμες.

Συχνές Ερωτήσεις

Ερώτηση 1: Χρειάζεται το 6FX2001-5SS12 σημείο αναφοράς μετά την ενεργοποίηση;

Ως απόλυτος κωδικοποιητής, εκδίδει μια μοναδική τιμή θέσης για κάθε γωνία άξονα από τη στιγμή που εφαρμόζεται η ισχύς.Το σύστημα ελέγχου λαμβάνει την τρέχουσα θέση αμέσως ̇ δεν απαιτείται κύκλος εντοπισμού.

Ε2: Πώς συνδέεται αυτός ο κωδικοποιητής με ένα σύστημα κίνησης SINAMICS;

Το 6FX2001-5SS12 συνδέεται με τις μονάδες κίνησης SINAMICS μέσω της μονάδας αισθητήρα SINAMICS, είτε της παραλλαγής SMC (καμπίνα) ή SME (κινητήρας), ανάλογα με την τοπολογία της μονάδας κίνησης.Η μονάδα αισθητήρα χειρίζεται το πρωτόκολλο SSI και παρουσιάζει τα δεδομένα θέσης στο εσωτερικό ελεγκτή θέσης της μονάδας.

Ε3: Ποια είναι η διαφορά μεταξύ του 6FX2001-5SS12 και του 6FX2001-5QS12;

Και τα δύο είναι 13bit SSI μονόστροφα απόλυτα κωδικοποιητές με τις ίδιες ηλεκτρικές προδιαγραφές.το 6FX2001-5SS12 διαθέτει άξια πρίζα (έξοδος καλωδίου κατά μήκος του άξονα άξονα), ενώ το 6FX2001-5QS12 διαθέτει ακτινοειδή πρίζα (έξοδος καλωδίου κάθετη προς τον άξονα).

Ε4: Είναι αυτός ο κωδικοποιητής συμβατός με ελεγκτές SSI τρίτων ή μόνο με συστήματα της Siemens;

Το ίδιο το πρωτόκολλο SSI είναι ένα ανοιχτό βιομηχανικό πρότυπο, έτσι ώστε το 6FX2001-5SS12 να μπορεί να συνδεθεί με οποιονδήποτε συμβατό με το SSI ελεγκτή με την προϋπόθεση ότι η συχνότητα ρολογιού, το μήκος λέξης δεδομένων,και οι απαιτήσεις τάσης τροφοδοσίας πληρούνταιΑυτό που είπε, είναι ειδικά σχεδιασμένο, δοκιμάστηκε και τεκμηριώθηκε ως μέρος του οικοσυστήματος αυτοματισμού της Siemens, έτσι η εγγενής ενσωμάτωση με SINUMERIK, SINAMICS,και οι πλατφόρμες SIMOTION θα είναι πάντα η πιο απλή πορεία.

Ε5: Ποιο είναι το μέγιστο μήκος καλωδίου που υποστηρίζεται με SSI σε αυτή την ανάλυση;

Το μήκος του καλωδίου SSI εξαρτάται από τη συχνότητα ρολογιού.Τα μήκη καλωδίων έως και 100 μέτρα μπορούν γενικά να επιτευχθούν με τη χρήση κατάλληλου καλωδίου με προστασίαΓια ακριβείς συστάσεις, συμβουλευτείτε την τεκμηρίωση της μονάδας αισθητήρων SINAMICS που αφορά την εγκατάστασή σας.
