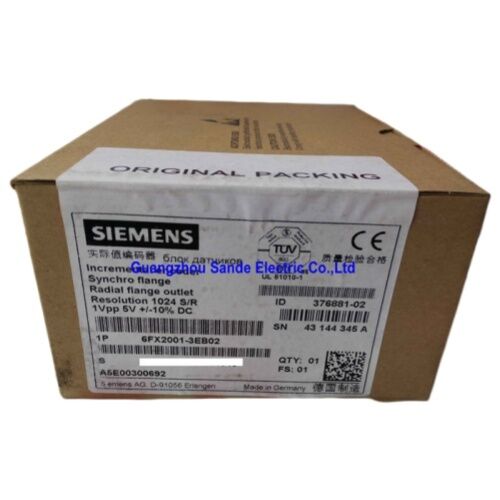

Siemens 6FX2001-3EB02 Incremental Encoder — Precision Sin/Cos Feedback for Industrial Motion Control

Όταν το μηχάνημα CNC ή ο σερβομηχανισμός σας απαιτεί σχόλια που μπορείτε πραγματικά να εμπιστευτείτε, η Siemens 6FX2001-3EB02 προσφέρει. Αυτός ο οπτοηλεκτρονικός περιστροφικός κωδικοποιητής συνδυάζει μια καθαρή ημιτονοειδή έξοδο 1 Vpp με1.024 παλμοί ανά περιστροφή, καθιστώντας την ιδανική επιλογή για μηχανικούς που χρησιμοποιούν πλατφόρμες SINUMERIK, SINAMICS, SIMOTION ή SIMATIC.

Τι κάνει αυτόν τον κωδικοποιητή να ξεχωρίζει

Στον πυρήνα του, το 6FX2001-3EB02 χρησιμοποιεί οπτοηλεκτρονική σάρωση ενός δίσκου ευρετηρίου — ένα LED φωτίζει το μοτίβο γραμμής του δίσκου και τα φωτοηλεκτρονικά στοιχεία συλλέγουν τις μεταβάσεις φωτός-σκότους που προκύπτουν. Το αποτέλεσμα: δύο ημιτονοειδή σήματα τροχιάς (Α και Β) μετατοπισμένα κατά 90°, συν έναν παλμό αναφοράς (R), που παραδίδονται σε επίπεδο σήματος1 Vpp αμαρτία/συνστα κατάντη ηλεκτρονικά.

Αυτή η αναλογική ημιτονοειδής διεπαφή είναι ο πραγματικός διαφοροποιητής. Σε αντίθεση με τους τυπικούς κωδικοποιητές TTL που εξάγουν ψηφιακά τετραγωνικά κύματα, το σήμα 1 Vpp μεταφέρει δεδομένα κυματομορφής παρεμβολής — που σημαίνει ότι το σύστημα ελέγχου μπορεί μαθηματικά να διαιρέσει κάθε περίοδο σε εκατοντάδες υπομετρήσεις, ωθώντας την αποτελεσματική ανάλυση πολύ πέρα ​​από τις βασικές γραμμές 1.024.

Τεχνικές προδιαγραφές με μια ματιά

Κατασκευασμένο για τα οικοσυστήματα ελέγχου κίνησης της Siemens

Αυτός ο κωδικοποιητής δεν είναι απλώς ένας γενικός αισθητήρας - είναι έναπιστοποιημένο εξάρτημα δοκιμασμένο στο σύστημαβελτιστοποιημένο για την πλήρη οικογένεια αυτοματισμών Siemens:

• SINUMERIKΣυστήματα CNC (φρεζάρισμα, τόρνευση, λείανση)
• SINAMICSμονάδες σερβο και διανυσματικά
• SIMOTIONελεγκτές κίνησης
• ΣΙΜΑΤΙΚΟΣπρογραμματιζόμενα λογικά συστήματα

Η σύζευξή του με μονάδες Siemens SIMODRIVE ή SINAMICS που επεξεργάζονται εγγενώς το διαφορικό σήμα 1 Vpp σημαίνει μηδενικό πρόσθετο υλικό κλιματισμού — μια καθαρή, επικυρωμένη διαδρομή σήματος από τον άξονα στον ελεγκτή.

Πού τίθεται σε λειτουργία αυτός ο κωδικοποιητής

Όπου η ακριβής ανάδραση γωνιακής θέσης ή ταχύτητας είναι αδιαπραγμάτευτη, το 6FX2001-3EB02 ταιριάζει ακριβώς σε:

• Πολυαξονικά κέντρα κατεργασίας CNC— παρακολούθηση άξονα και γραμμικού άξονα σε πραγματικό χρόνο
• Αυτοματοποιημένες γραμμές συναρμολόγησης— διατήρηση της κίνησης του μεταφορέα και της ρομποτικής κίνησης σε συγχρονισμό
• Μηχανήματα εκτύπωσης και συσκευασίας— αυστηρή εγγραφή σε υπηρεσίες υψηλής ταχύτητας διαχείρισης ιστού
• Πρέσες διαμόρφωσης μετάλλων— αξιόπιστη ανάδραση θέσης διαδρομής υπό συνεχή δόνηση

Ο σχεδιασμός συγχρονισμένης φλάντζας καθιστά την τοποθέτηση του άξονα καθαρή και επαναλαμβανόμενη, ενώ ο ακτινικός προσανατολισμός του συνδετήρα παρέχει ευελιξία στη δρομολόγηση των καλωδίων σε στενά περιβλήματα.

Σημείωση παραγγελίας και συμβατότητας

Ο 6FX2001-3EB02 ανήκει στην ευρύτερη οικογένεια κωδικοποιητών 6FX2001 της Siemens, η οποία εκτείνεται σε πολλαπλές διεπαφές εξόδου — 1 Vpp sin/cos, RS 422/TTL και HTL — σε διάφορες αναλύσεις. Εάν ο ελεγκτής της μονάδας σας απαιτεί ψηφιακή έξοδο TTL/RS 422 αντί για αναλογική μορφή sin/cos, το6FX2001-2EB02Η παραλλαγή προσφέρει τον ίδιο συντελεστή μηχανικής μορφής με διαφορετική ηλεκτρική διεπαφή.

FAQ

Ε1: Τι διαφοροποιεί την έξοδο 1 Vpp sin/cos από έναν τυπικό κωδικοποιητή TTL;

Το ημιτονοειδές σήμα επιτρέπει στον ελεγκτή μονάδας να παρεμβάλλεται σε κάθε κύκλο παλμού, παρέχοντας πολύ πιο λεπτή αποτελεσματική ανάλυση από τις πρώτες 1.024 γραμμές. Οι κωδικοποιητές TTL εξάγουν διακριτούς παλμούς χωρίς δεδομένα υποπεριόδου — πιο απλό στην καλωδίωση, αλλά χωρίς περιθώριο παρεμβολής.

Ε2: Για ποιες πλατφόρμες Siemens είναι πιστοποιημένος αυτός ο κωδικοποιητής;

Φέρει πιστοποίηση συστήματος για χειριστήρια CNC SINUMERIK, μονάδες SINAMICS, ελεγκτές κίνησης SIMOTION και συστήματα SIMATIC. Βλέπει επίσης ευρεία χρήση με παλαιού τύπου μονάδες SIMODRIVE 611. Πάντα να βεβαιώνετε ότι η θύρα σχολίων της μονάδας σας δέχεται αναλογική είσοδο sin/cos 1 Vpp πριν από την εγκατάσταση.

Ε3: Αυτός ο κωδικοποιητής θα λειτουργεί με μονάδες σερβομηχανισμού τρίτων;

Ναι — κάθε μονάδα δίσκου ή ελεγκτής εξοπλισμένος με είσοδο διαφορικού κωδικοποιητή sin/cos 1 Vpp μπορεί να λειτουργήσει με το 6FX2001-3EB02. Αυτή η διεπαφή υιοθετείται ευρέως σε ευρωπαϊκές και ασιατικές βιομηχανικές πλατφόρμες σερβομηχανισμού. Ελέγξτε τις προδιαγραφές εισόδου κωδικοποιητή του συγκεκριμένου ελεγκτή σας για να επιβεβαιώσετε τη συμβατότητα.

Ε4: Πόσο μακριά μπορεί να τρέξει το καλώδιο του κωδικοποιητή από τον κωδικοποιητή στη μονάδα δίσκου;

Η τεχνική τεκμηρίωση της Siemens καθορίζει ένα μέγιστο μήκος καλωδίου150 μέτραγια τη διεπαφή sin/cos 1 Vpp. Για καλύτερη ακεραιότητα σήματος σε μεγαλύτερες διαδρομές, χρησιμοποιήστε θωρακισμένο καλώδιο κωδικοποιητή συνεστραμμένου ζεύγους με σωστή γείωση και στα δύο άκρα.

Ε5: Ποιες είναι οι απαιτήσεις μηχανικής τοποθέτησης;

Το 6FX2001-3EB02 χρησιμοποιεί ασύγχρονη (σύγχρονη) φλάντζαγια άμεση στερέωση άξονα ή στέλεχος κινητήρα, αποδεχόμενη αΔιάμετρος 6 mmστέλεχος. Ο σύνδεσμος ακτινικής φλάντζας διατηρεί συμπαγή την έξοδο του καλωδίου — χρήσιμο όταν ο χώρος εγκατάστασης είναι περιορισμένος.

Αριθμός ανταλλακτικού:6FX2001-3EB02 |Κατασκευαστής:Siemens AG |Σειρά:SIMODRIVE / Κωδικοποιητές Ελέγχου Κίνησης |Διεπαφή:Sin/Cos 1 Vpp |Ψήφισμα:1.024 P/R
