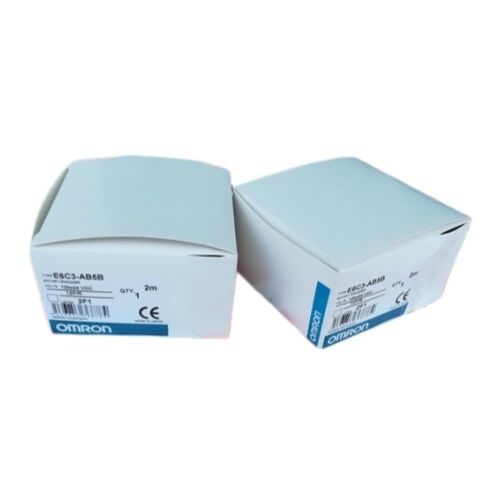

OMRON E6C3-AB5B 12P/R περιστρεφόμενος κωδικοποιητής

Απόλυτη έξοδος BCD. Ανοιχτός συλλέκτης PNP. 12 θέσεις/επανάσταση.

Μια Θέση που Ποτέ Δεν Χρειάζεται Επαναφορά

Υπάρχει μια πρακτική διαφορά μεταξύ ενός αισθητήρα θέσης που μετρά παλμούς και ενός που πάντα ξέρει πού είναι.αλλά εξαρτάται από μια αναφορά τρέχει κάθε φορά που το σύστημα ενεργοποιείταιΟι απόλυτοι κωδικοποιητές έχουν έναν μοναδικό κωδικό για κάθε θέση άξονα, ανεξάρτητα από το ιστορικό ισχύος.ένας ανθεκτικός απόλυτος περιστρεφόμενος κωδικοποιητής που εκπέμπει την τρέχουσα γωνιακή θέση του άξονα η άμεση ισχύς εφαρμόζεταιΧωρίς σειρά εκκίνησης, χωρίς κύκλο εντοπισμού, χωρίς αναμονή.

Μέρος της σειράς E6C3-A της OMRON, αυτός ο κωδικοποιητής είναι ενσωματωμένος σε ένα συμπαγές περίβλημα αλουμινίου διαμέτρου 50 mm με σφραγισμένο σχεδιασμό ρυμουλκούμενου, με βαθμολογία IP65 για προστασία από σκόνη και νερό χαμηλής πίεσης.Η ανάλυση 12 θέσεων ανά στροφή και η έξοδος BCD την καθιστούν ιδιαίτερα κατάλληλη για εφαρμογές όπου ο δέκτης ελεγκτής είναι ένας PLC, ένας τοποθετητής κάμερας ή μια οθόνη μέτρησης πρέπει να διαβάζει τη θέση απευθείας σε δεκαδικό-συμβατό κωδικό χωρίς σύνθετη δυαδική μετατροπή στο λογισμικό.

Τεχνικές προδιαγραφές

Έκδοση BCD: Δεκαδικά δεδομένα έτοιμης θέσης

Οι περισσότεροι απόλυτοι κωδικοποιητές στην σειρά E6C3-A χρησιμοποιούν κώδικα Gray ή δυαδική έξοδοςαλλά και τα δύο απαιτούν από το σύστημα λήψης να ερμηνεύει μοτίβα bit με δυαδική στάθμιση και να τα μετατρέπει σε τιμές θέσηςΗ έξοδος BCD ακολουθεί μια διαφορετική προσέγγιση: κάθε ομάδα 4 bit εξόδου κωδικοποιεί ένα δεκαδικό ψηφίο απευθείας.

Με 12 θέσεις ανά περιστροφή, η έξοδος του E6C3-AB5B σε οποιαδήποτε θέση άξονα αντιστοιχεί απευθείας στον αριθμό δεκαδικής θέσης από το 0 έως το 11 εκφρασμένο σε BCD.,Όταν βρίσκεται στη θέση 11, η έξοδος διαβάζει BCD 11. Δεν απαιτείται μετατροπή μαθηματικών στο τέλος του ελεγκτή.

Αυτό έχει σημασία σε εφαρμογές όπου ο δέκτης PLC χειρίζεται την τιμή θέσης ως δεκαδικό αριθμό, όπου μια αριθμητική οθόνη δείχνει την έξοδο θέσης ακατέργαστης,ή όταν ο σχεδιασμός του συστήματος επωφελείται από άμεσα αναγνώσιμους από τον άνθρωπο κωδικούς θέσηςΤο BCD απλοποιεί τη λογική της διεπαφής και μειώνει το λογισμικό που απαιτείται για την ερμηνεία των δεδομένων θέσης από τον κωδικοποιητή.

Έκδοση PNP: Η τρέχουσα προμήθεια σε τυπικές εισροές PLC

Το "Β" στο E6C3-ΑΒ5B προσδιορίζει τη διαμόρφωση εξόδου PNP (sourcing).Αυτός είναι ο φυσικός σύντροφος των ψηφιακών εισόδων NPN που βρίσκονται στους περισσότερους OMRON PLC και σε πολλές άλλες οικογένειες PLC, όπου η είσοδος απαιτεί πηγή ρεύματος για να καταχωρήσει υψηλή κατάσταση.

Για εφαρμογές στις οποίες ο ελεγκτής χρησιμοποιεί εισροές PNP (συνήθιστες σε ευρωπαϊκές εγκαταστάσεις μηχανημάτων εργαλείων και βιομηχανίας συσκευασίας), η σχετική παραλλαγή E6C3-ΚλιματισμόςΠάντοτε επιβεβαιώστε τη διαμόρφωση εισόδου του δέκτη πριν καθορίσετε τον τύπο εξόδου.

12 Θέσεις: Η σωστή κόκκος για την ανίχνευση της χοντρικής γωνίας

Είναι ακριβώς η ανάλυση που χρειάζεται για εφαρμογές όπου οι ουσιαστικές καταστάσεις είναι διακριτές.με πίνακα 12 θέσεων, ένας μηχανισμός τροφοδοσίας με 12 καθορισμένες θέσεις ή κάθε γωνιακή λειτουργία ελέγχου όπου τα βήματα 30° είναι η φυσική μονάδα κίνησης.

Η ανάλυση 12 P/R τοποθετεί αυτόν τον κωδικοποιητή σε μια διαφορετική κατηγορία από τα μοντέλα υψηλότερης ανάλυσης (256, 360, 1024 P/R) που είναι σχεδιασμένα για ομαλή παρακολούθηση γωνίας ή ακρίβεια χρονολόγησης κάμ.Το E6C3-AB5B 12P/R είναι κατασκευασμένο για την επιβεβαίωση της απόλυτης θέσης ̇ όπου πρέπει να γνωρίζετε ποιος από τους 12 σταθμούς είναι ενεργός, όχι μια παρεμβολίσιμη γωνία και η έξοδος του BCD ταιριάζει τέλεια με αυτή την περίπτωση χρήσης, δεδομένου ότι κάθε μία από τις 12 θέσεις σχετίζεται απευθείας με μια δεκαδική τιμή BCD.

IP65 και ανθεκτική κατασκευή: Κατασκευασμένο για πραγματικά περιβάλλοντα

Η σειρά E6C3-A κερδίζει την ονομασία "ασθενής" από τον συνδυασμό της κατασκευής των κατοικιών και των περιβαλλοντικών αξιολογήσεων.Το περίβλημα από κράμα αλουμινίου παρέχει μηχανική ακαμψία και θερμική σταθερότητα σε όλη την περιοχή θερμοκρασίας λειτουργίας από 10 °C έως +70 °CΤο άξονα από ανοξείδωτο χάλυβα SUS303 είναι ανθεκτικό σε ήπια διάβρωση από βιομηχανικές ατμόσφαιρες.και υδρατμούς από την άφιξη στον οπτικό δίσκο και τα ηλεκτρονικά.

Η μέγιστη ονομαστική ακτινοβολία φορτίου 80N είναι σημαντικά υψηλότερη από τους ελαφρύτερους κωδικοποιητές 50 mm ∙ σημαντική όταν οι κινητήρες ζώνης χρονισμού ή οι ρυθμίσεις ζεύξης παράγουν ακτινοβολίες δυνάμεις στον άξονα.Η μέγιστη ταχύτητα των 000 στροφών ανά λεπτό καλύπτει τις περισσότερες εφαρμογές περιστροφικής ευρετηρίασης και τηλεφωνίας με σημαντικό περιθώριο.

Για εξωτερικές εγκαταστάσεις ή άμεση έκθεση στο πλύσιμο, η βαθμολογία IP65 της σειράς E6C3-A καλύπτει τα τζετ νερού, αλλά όχι την κατάδυση.

Τυπικοί τομείς εφαρμογής

Το E6C3-AB5B 12P/R χρησιμεύει καλύτερα όταν η ανίχνευση της απόλυτης θέσης, η δεκαδική συμμόρφωση με την έξοδο και η ανθεκτική κατασκευή πρέπει να συνδυαστούν:

• Τραπέζια περιστρεφόμενων δεικτών∙ επιβεβαίωση του σταθμού που βρίσκεται κάτω από την κεφαλή της διαδικασίας
• Ανίχνευση θέσης καμπάνιας και χειροπέδου∆ ανάγνωση της επιλεγμένης θέσης στο καρτέλ χειροκίνητης ρύθμισης μηχανής
• Συστήματα τοποθέτησης καμάρας∆ εισροή θέσης για τους ελεγκτές θέσης καμάρας H8PS της OMRON και παρόμοιους
• Μηχανές συσκευασίας και συμπλήρωσης- ανίχνευση σε ποια από τις διάφορες περιστρεφόμενες θέσεις βρίσκεται ένας πύργος ή ένα αστρικό τροχό
• Δείκτης μεταφορέα∙ απόλυτη επιβεβαίωση κάθε θέσης στάσης χωρίς κύκλους εντοπισμού
• Γενική ανίχνευση θέσης που συνδέεται με PLCΟποιοδήποτε μέρος που απαιτεί μια τιμή θέσης σε μορφή που ο PLC μπορεί να διαβάσει απευθείας ως δεκαδικός ακέραιος

Συχνές Ερωτήσεις

Ε1: Γιατί να επιλέξετε 12 P/R έναντι παραλλαγών υψηλότερης ανάλυσης στην ίδια σειρά;

Για εφαρμογές με 12 καθοριζόμενες θέσεις στάσης, οι πίνακες ευρεσιτεχνίας, οι επιλογές θέσης, οι πίνακες αναφοράς, οι πίνακες αναφοράς, οι πίνακες αναφοράς, οι πίνακες αναφοράς, οι πίνακες αναφοράς, οι πίνακες αναφοράς, οι πίνακες αναφοράς, οι πίνακες αναφοράς, οι πίνακες αναφοράς, οι πίνακες αναφοράς, οι πίνακες αναφοράς, οι πίνακες αναφοράς, οι πίνακες αναφοράς, οι πίνακες αναφοράς, οι πίνακες αναφοράς, οι πίνακες αναφοράς, οι πίνακες αναφοράς, οι πίνακες αναφοράς, οι πίνακες αναφοράς, οι πίνακες αναφοράς, οι πίνακες αναφοράς, οι πίνακες αναφοράς, οι πίνακες αναφοράς, οι πίνακες αναφοράς, οι πίνακες αναφοράς, οι πίνακες αναφοράς, οι πίνακες αναφοράς, οι πίνακες αναφοράς, οι πίνακες αναφοράς, οι πίνακες αναφοράς, οι πίνακες αναφοράς, οι πίνακες αναφοράς,πύργοι ένας κωδικοποιητής 12 P/R χαρτογραφεί κάθε φυσική θέση σε ακριβώς μία θέση κωδικοποιητήΔεν υπάρχει αμφιβολία για το ποιο βήμα είναι η μηχανή.και δεν απαιτείται φιλτράρισμα ή παράθυρο στο λογισμικό για να αποφασίσει αν μια ελαφρώς εκτός κέντρου θέση είναι "θέση 7" ή όχιΤα μοντέλα υψηλότερης ανάλυσης έχουν νόημα για συνεχή παρακολούθηση γωνίας, ενώ το μοντέλο 12 P/R έχει νόημα για διακριτική επιβεβαίωση θέσης.

Ε2: Μπορεί αυτός ο κωδικοποιητής να συνδέεται απευθείας με ψηφιακές εισόδους του OMRON SYSMAC PLC;

Ναι, για παραλλαγές PLC με ενότητες εισόδου NPN (πυροβόλησης) συμβατές με συσκευές εξόδου PNP.που ταιριάζει απευθείας με το βυθίζοντας κανάλια εισόδου στο CJ της OMRONΟ αριθμός των απαιτούμενων σημείων εισόδου του PLC ισούται με τον αριθμό των ενεργών bits εξόδου για την ανάλυση ¢ για κωδικοποιητή BCD 12 P/R,χρειάζεστε τουλάχιστον 4 σημεία εισόδου για να καταγράψετε το πλήρες ψηφίο BCD.

Ε3: Ποια είναι η διαφορά μεταξύ του E6C3-AB5B και του E6C3-AC5B σε 12 P/R;

Η μόνη διαφορά είναι η πολικότητα του τρανζίστορα εξόδου. Το AB5B χρησιμοποιεί εξόδους PNP (sourcing), το AC5B χρησιμοποιεί εξόδους NPN (sinking).και οι επιλογές καλωδίων είναι πανομοιότυπες. Επιλέξτε AB5B για ελεγκτές με εισόδους NPN (άθλιψη), επιλέξτε AC5B για ελεγκτές με εισόδους PNP (προμήθεια).

Ε4: Διατηρεί το E6C3-AB5B την ανίχνευση της θέσης του όταν διακόπτεται η τροφοδοσία;

Ο κωδικός εξόδου καθορίζεται από τη φυσική θέση του οπτικού δίσκου, αντικατοπτρίζει πού βρίσκεται πραγματικά ο άξονας, όχι πού λέει ο μετρητής.Κλείστε την ισχύ., περιστρέψτε τον άξονα οπουδήποτε εντός των 12 θέσεων, επαναφέρετε την ισχύ: ο κωδικοποιητής παράγει αμέσως τον σωστό κώδικα BCD για τη νέα θέση του άξονα χωρίς οποιαδήποτε ακολουθία εκκίνησης.

Ε5: Τι συμβαίνει με την έξοδο εάν ο άξονας περιστρέφεται πέρα από τις 12 θέσεις? Μπορεί να χειριστεί συνεχή περιστροφή πολλών στροφών;

Ο E6C3-AB5B είναι ένας απόλυτος κωδικοποιητής μίας στροφής. Οι 12 θέσεις καλύπτουν μία πλήρη περιστροφή (0 έως 11, κάθε 30 °).η έξοδος απλά τυλίγει την θέση 11 ακολουθούμενη από τη θέση 0 στο επόμενο βήμαΟ κωδικοποιητής δεν έχει δυνατότητα πολλαπλών περιστροφών.θα χρειασθεί ένας απόλυτος κωδικοποιητής πολλαπλών στροφών (όπως ο E6C3-AB5B που τρέχει μέσα από ένα σύστημα ταχυτήτων σε μονάδα ικανή για πολλαπλές στροφές) ή ένας συνδυασμός αυτού του κωδικοποιητή με ξεχωριστή λογική μέτρησης περιστροφών.
