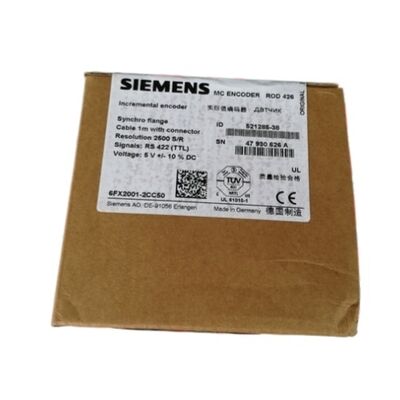

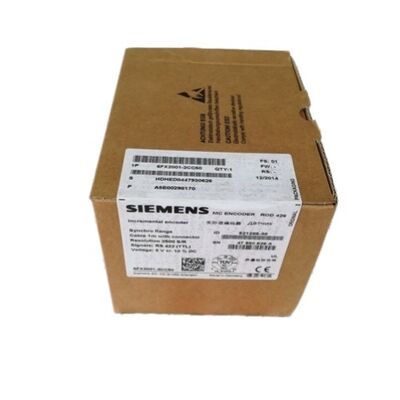

Siemens 6FX2001-2CC50 Επιπρόσθετος κωδικοποιητής

RS 422 (TTL) 2500 P/R Σύγχρονη φλέβα 6mm άξονας 5V καθολική πρίζα καλωδίου συμβατό SINUMERIK / SIMODRIVE

Ακριβής ανατροφοδότηση για κάθε επανάσταση

Ο έλεγχος της κίνησης είναι τόσο καλός όσο η ανατροφοδότηση πίσω του.ο κωδικοποιητής είναι η συσκευή που λέει συνεχώς στην μονάδα όπου το άξονα είναι στην πραγματικότητα, όχι όπου διατάχθηκε να πάει.Αν το σφάλμα είναι λάθος, ο κύκλος ελέγχου δεν μπορεί να συγκλίνει.500 φορές ανά περιστροφή σε μια διεπαφή σήματος που απορρίπτει τον θόρυβο σε αποστάσεις έως και 100 μέτρα, και ο άξονας συμπεριφέρεται ακριβώς όπως το CNC σκοπεύει.

Ο Siemens 6FX2001-2CC50 είναι ένας πρόσθετος οπτικός περιστρεφόμενος κωδικοποιητής με διακριτική έξοδο RS 422 (TTL), 2500 παλμούς ανά στροφή,και μια καθολική έξοδος καλωδίου που χειρίζεται τόσο την αξιωτική όσο και την ακτινική καθοδήγηση καλωδίου από το ίδιο περίβλημα. It carries the synchro flange standard that has been the mechanical reference for Siemens motion control encoder mounting across decades of machine tool builds — making it a direct fit across the widest range of SIMODRIVE and SINUMERIK installations.

Τεχνικές προδιαγραφές

RS 422 (TTL) Διασύνδεση: Γιατί η διαφορική σηματοδότηση έχει σημασία στο πάτωμα της μηχανής

Ένα μηχάνημα εργαλείων δεν είναι ένα ήσυχο ηλεκτρικό περιβάλλον.Μακροχρόνιες γραμμές καλωδίων περνάνε από κοινούς αγωγούς με ηλεκτρική καλωδίωσηΣε αυτό το πλαίσιο, ένα ενιαίο σήμα κωδικοποιητή TTL που αναφέρεται στο έδαφος λαμβάνει παρεμβολές ανάλογα με το μήκος του καλωδίου και την εγγύτητα των πηγών θορύβου.

Το RS 422 εξαλείφει αυτή την ευπάθεια με τη μετάδοση κάθε σήματος ως ζευγάρι διαφορών: δύο καλώδια που μεταφέρουν συμπληρωματικές τάσεις.όχι την απόλυτη τάση του οποίου και από τα δύο καλώδιαΟ θόρυβος που συνδέεται με το καλώδιο επηρεάζει και τα δύο καλώδια εξίσου, οπότε η συμβολή του ακυρώνεται στον δέκτη.Το αποτέλεσμα είναι ένα σήμα που φτάνει καθαρά πάνω από καλώδια που τρέχουν μέχρι 100 μέτρα ̇ πολύ πέρα από αυτό που θα μπορούσε να διατηρήσει το ενιαίο TTL στο ίδιο περιβάλλον..

Για την ανάλυση 2.500 P / R του 6FX2001-2CC50 σε τυπικές ταχύτητες servo, η μέγιστη συχνότητα σάρωσης των 300 kHz είναι το ηλεκτρικό ταβάνι.000 παλμούς ανά δευτερόλεπτο ̇ πολύ εντός αυτού του ορίου ̇ δίνοντας στην πλακέτα ελέγχου SIMODRIVE ένα μεγάλο περιθώριο ποιότητας σήματος ενώ παραμένει εντός των προδιαγραφών της διεπαφής.

2500 παλμοί ανά στροφή: Αρκετή λεπτομέρεια για υψηλής ποιότητας μηχανική επεξεργασία

Η ανάλυση σε έναν κλιμακωτό κωδικοποιητή καθορίζει τη μικρότερη γωνιακή αύξηση στην οποία μπορεί να ανιχνεύσει και να ανταποκριθεί η μονάδα.Μετά την εσωτερική καταμέτρηση τετραγωνισμού της οδήγησης (×4 αξιολόγηση των A και B), η αποτελεσματική ανάλυση φτάνει τις 10.000 μετρήσεις ανά περιστροφή με γωνιακά βήματα 0,036°.

Για έναν γραμμικό άξονα τροφοδοσίας με στρογγυλοβίδα πλάτους 5 mm, 10.000 μετρήσεις ανά στροφή μεταφράζονται σε γραμμική ανάλυση 0,5 μm ανά μέτρηση.Για ένα σπινδύλιο κέντρου στροφής που λειτουργεί σε κατάσταση άξονα C κατά τη στροφή με όριοΑυτό το επίπεδο ανάλυσης καλύπτει τις απαιτήσεις της ακριβούς επεξεργασίας CNC στις περισσότερες τυποποιημένες εφαρμογές.

Παγκόσμια έξοδος καλωδίων: μία SKU, δύο επιλογές δρομολόγησης

Το χαρακτηριστικό "οικουμενική έξοδος καλωδίου" αξίζει να το καταλάβετε πριν παραγγείλετε. The 6FX2001-2CC50's cable exit point is designed to accommodate both axial routing (cable exits parallel to the shaft axis) and radial routing (cable exits perpendicular to the shaft) from the same housing. This flexibility means one part number works across machine configurations where the encoder must route its cable in different directions — eliminating the need to stock separate axial and radial variants for the same resolution.

Οι σχετικές παραλλαγές 6FX2001-2EC50 (συνδετήρας ακτινοειδούς φλάντζης) και 6FX2001-2GC50 (συνδετήρας άξονας φλάντζης) προσφέρουν επιλογές σταθερής κατεύθυνσης όταν προτιμάται η στερεοσύρματη στερέωση συνδέσμου.Το καθολικό μοντέλο CC50 με το προκαθορισμένο καλώδιο 1m είναι η πιο ευέλικτη επιλογή για μετασκευές και συντηρητικά αποθέματα μικτής διαμόρφωσης.

Σύγχρονη Φλάντσα: Το Μηχανολογικό Πρότυπο που Αντέχει στην Δοκιμή του Χρόνου

Η συγχρονιστική φλάντσα είναι μια τυποποιημένη μηχανική διεπαφή για την τοποθέτηση κωδικοποιητή, χρησιμοποιώντας ένα σώμα φλάντσας με ακριβή γείωση που τοποθετείται κατά μια ταιριαστή οπή στην τελική πλάκα του κινητήρα ή της μηχανής,και ένα κολάρο συμπίεσης που εξασφαλίζει την συγκεντριστικότητα χωρίς άκαμπτη ρύθμιση παρεμβολώνΗ προσέγγιση αυτή αντέχει τις μικρές αστοχίες σύνδεσης και τις διαφορές θερμικής διαστολής που υπάρχουν σε πραγματικές συναρμολογήσεις μηχανών χωρίς να μεταδίδει φορτία κάμψης στον άξονα κωδικοποίησης.

Η τοποθέτηση της συγχρονιστικής φλέβας του 6FX2001-2CC50 είναι μηχανικά συμβατή με το ευρύ πληθυσμό των μηχανημάτων εργαλείων που είναι εξοπλισμένα με SINUMERIK και SIMODRIVE που χρησιμοποιούν αυτό το πρότυπο εδώ και δεκαετίες,που το καθιστά απλό να χρησιμοποιείται ως αντικαταστατικός κωδικοποιητής χωρίς να τροποποιείται η διεπαφή τοποθέτησης του κωδικοποιητή της μηχανής.

Συμβατότητα με τα συστήματα ελέγχου της Siemens

Το 6FX2001-2CC50 είναι ένα δοκιμασμένο από το σύστημα, πιστοποιημένο συστατικό ελέγχου κίνησης της Siemens, τεκμηριωμένο για χρήση με:

• SINUMERIKΣυστήματα CNC (συμπεριλαμβανομένων των 840D sl, 810D και συναφών πλατφορμών)
• SIMODRIVE 611συστήματα κίνησης (αναλογικές και ψηφιακές παραλλαγές με είσοδο κωδικοποιητή TTL)
• ΣΙΜΟΤΙΟΝΣυστήματα ελέγχου κίνησης
• ΣΙΜΑΤΙΚΗΕλέγχου τεχνολογίας με ενότητες εισόδου κωδικοποιητή
• ΣΙΝΑΜΙΚΑσυστήματα κίνησης με κατάλληλες ενότητες διεπαφής κωδικοποιητή TTL

The encoder is classified within Siemens' motion control encoder family as suitable for feed axis and spindle applications on machine tools where the encoder is mounted directly to the axis motor or gearbox shaft.

Συχνές Ερωτήσεις

Ε: Ποια είναι η διαφορά μεταξύ του 6FX2001-2CC50 και του 6FX2001-3CC50;

Και οι δύο είναι 2.500 κωδικοποιητές P / R με συγχρονιστική φλάντσα και άξονα 6 mm και και οι δύο χρησιμοποιούν την καθολική έξοδο καλωδίου.Το 6FX2001-2CC50 εκπέμπει ψηφιακά διαφορικά σήματα RS 422 (TTL) που χρησιμοποιούνται απευθείας από ελεγκτές κίνησης με είσοδο κωδικοποιητή TTL. Το 6FX2001-3CC50 εκπέμπει σήματα 1V από κορυφή σε κορυφή (στο σχήμα sin/cos 1Vpp),που απαιτούν εισροή ικανή για sin/cos στην μονάδα κίνησης ή CNC για την επίτευξη καλύτερης ανάλυσης θέσης μέσω παρεμβολής. Ελέγξτε τις προδιαγραφές εισόδου του κωδικοποιητή της μονάδας σας πριν παραγγείλετε ότι οι εισόδοι TTL και sin/cos δεν είναι εναλλάξιμες.

Ε2: Μπορεί αυτός ο κωδικοποιητής να χρησιμοποιηθεί με τις ψηφιακές μονάδες SIMODRIVE 611;

Ναι, υπό την προϋπόθεση ότι η ψηφιακή μονάδα ελέγχου 611 είναι εξοπλισμένη με είσοδο αξιολόγησης κωδικοποιητή TTL.Πολλές μονάδες ελέγχου ψηφιακού άξονα SIMODRIVE 611 υποστηρίζουν RS 422 (TTL) εισροή αυξητικού κωδικοποιητή ως μέρος των προδιαγραφών τουςΕπιβεβαιώστε την ακριβή παραλλαγή της πλακέτας ελέγχου που έχει εγκατασταθεί στην μονάδα οδήγησης και βεβαιωθείτε ότι υποστηρίζει την αξιολόγηση του κωδικοποιητή TTL πριν συνδέσετε το 6FX2001-2CC50.

Ε3: Ο κωδικοποιητής περιλαμβάνει έναν παλμό αναφοράς (σημείο Z).

Το σήμα Z είναι μια απλή εκπομπή παλμού μία φορά ανά στροφή σε μια ακριβή γωνιακή θέση.ο παλμός Z χρησιμοποιείται για τη διαδικασία προσέγγισης σημείου αναφοράς (προσανατολισμού) η κίνηση κινεί τον άξονα μέχρι να ανιχνευθεί ο παλμός ZΧωρίς εντοπισμό αναφοράς, η καταμέτρηση θέσεων του σταδιακού κωδικοποιητή δεν έχει καθορισμένο σημείο εκκίνησης.Η σωστή χρήση του παλμού Z στη διαμόρφωση εντοπισμού του CNC εξασφαλίζει ότι τα σπίτια της μηχανής στην ίδια φυσική θέση κάθε φορά.

Ε4: Τι συμβαίνει αν η τάση τροφοδοσίας αποκλίνει από ακριβώς 5V;

Το 6FX2001-2CC50 ανέχεται ±10% διακύμανση στην τροφοδοσία 5V, οπότε λειτουργεί σωστά οπουδήποτε από 4,5V έως 5,5V. Εκτός αυτού του εύρους, η ποιότητα του σήματος μπορεί να υποβαθμιστεί.Εάν η τάση τροφοδοσίας είναι ασταθής ή θορυβώδης, συνιστάται ρυθμιζόμενη παροχή 5V με επαρκή αποσύνδεση κοντά στον κωδικοποιητή.Σημειώστε ότι άλλες παραλλαγές της οικογένειας 6FX2001 με το προσθέτημα "-2N" υποστηρίζουν ευρύτερα εύρους τάσης λειτουργίας (10-30V), η οποία μπορεί να είναι πιο κατάλληλη εάν η ακριβής ρύθμιση 5V είναι δύσκολη.

Ε5: Πώς πρέπει να συνδεθεί μηχανικά ο κωδικοποιητής για να αποφευχθεί η πρόωρη βλάβη του ρουλεμπορίου;

Δεν συνιστάται η άμεση άκαμπτη ζεύξη μεταξύ του άξονα κωδικοποίησης και του άξονα μηχανής.Οποιαδήποτε υπολειμματική δυσπροσαρμογή ∙ γωνιακή ή παράλληλη ∙ μεταφράζεται απευθείας σε ακτινοβολία και άξιο φορτίο στα εσωτερικά ρουλεμάν του κωδικοποιητήΜια ευέλικτη ζεύξη που φιλοξενεί μικρές αποδιαρθρώσεις (συνήθως μικρότερες από 0,1 mm παράλληλη μετατόπιση και μικρότερες από 0.5° γωνιακή διαστροφή) πρέπει πάντα να χρησιμοποιείται μεταξύ του άξονα κωδικοποίησης και του άξονα κίνησης.. Μην κινείτε τον άξονα κωδικοποίησης με ζώνη ή αλυσίδα χωρίς ενδιάμεση ζεύξη ∙ οι πλευρικές δυνάμεις από την ένταση ζώνης μπορεί να υπερβαίνουν το επιτρεπόμενο ακτινοβολικό φορτίο του άξονα.
