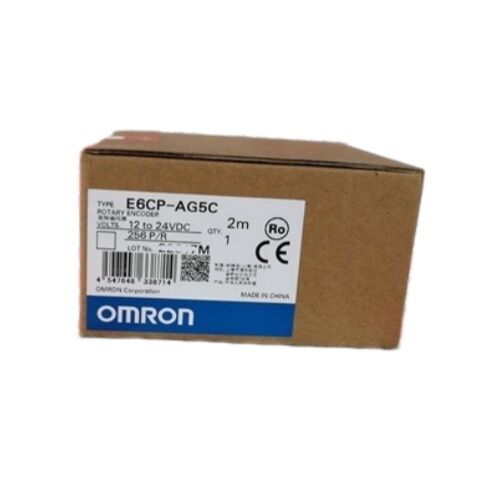

OMRON E6CP-AG5C Κωδικοποιητής Περιστροφής

Απόλυτος | 8-Bit Gray Code | 256 PPR | Περίβλημα 50mm | 12–24 VDC | Συμβατός με H8PS Cam Positioner

Έλεγχος Γωνίας που Ξεκινά από Εκεί που Είσαι

Οι κωδικοποιητές παλμών μετρούν παλμούς από ένα σημείο αναφοράς. Οι απόλυτοι κωδικοποιητές απλώς σας λένε πού βρίσκεστε. Αυτή η διάκριση έχει σημασία κάθε φορά που μια μηχανή ενεργοποιείται, ανακάμπτει από ένα E-stop, ή συνεχίζει μετά από μια προγραμματισμένη διακοπή — ο E6CP-AG5C εξάγει έναν μοναδικό κωδικό γωνιακής θέσης από την πρώτη στιγμή που λαμβάνει τροφοδοσία, χωρίς κύκλο ομογενοποίησης, χωρίς τρέξιμο αναφοράς, χωρίς αναμονή.

Μέρος της σειράς E6CP-A της OMRON, αυτός ο συμπαγής απόλυτος κωδικοποιητής περιστροφής παρέχει έξοδο κώδικα Gray 8-bit σε 256 θέσεις ανά περιστροφή — αρκετή ανάλυση για έλεγχο χρονισμού έκκεντρου, ακολουθίες ευρετηρίασης και παρακολούθηση γωνιακής θέσης σε όλο το εύρος των γενικών εργασιών αυτοματισμού βιομηχανίας. Το ελαφρύ περίβλημα ABS, η διάμετρος 50mm και η άμεση συμβατότητα με τον H8PS Cam Positioner της OMRON τον έχουν καταστήσει ένα πρότυπο αναφοράς σε πίνακες ελέγχου αυτοματισμού και συστήματα χρονισμού μηχανών για χρόνια.

Τεχνικές Προδιαγραφές

Έξοδος Κώδικα Gray: Ακρίβεια Χωρίς Σφάλματα

Η τυπική δυαδική έξοδος αλλάζει πολλαπλά bits ταυτόχρονα σε ορισμένες μεταβάσεις μέτρησης, δημιουργώντας σύντομα παράθυρα όπου η έξοδος θα μπορούσε να διαβαστεί λανθασμένα. Ο κώδικας Gray εξαλείφει αυτό διασφαλίζοντας ότι μόνο ένα bit αλλάζει σε κάθε βήμα — ανεξάρτητα από τη θέση που περνάει ο κωδικοποιητής.

Για εφαρμογές χρονισμού μηχανών και ελέγχου έκκεντρου βάσει γωνίας, αυτή η ιδιότητα αλλαγής ενός μόνο bit μειώνει άμεσα τον κίνδυνο ψευδών αναγνώσεων θέσης που θα μπορούσαν να προκαλέσουν λανθασμένες λειτουργίες μηχανής. Η έξοδος 8-bit Gray του E6CP-AG5C παρέχει 256 σαφείς, διαδοχικές γωνιακές θέσεις σε μία πλήρη περιστροφή, καθεμία με έναν μοναδικό κωδικό που δεν μπορεί να συγχέεται με τους γείτονές του κατά την κανονική λειτουργία.

Οπτικό Σύστημα: Χωρίς Ψήκτρες, Λιγότερα Σφάλματα

Παλαιότεροι αισθητήρες γωνιακής θέσης χρησιμοποιούσαν επαφές ψήκτρας — μηχανικά στοιχεία που φθείρονται, παράγουν ηλεκτρικό θόρυβο και προκαλούν διακυμάνσεις στην έξοδο καθώς η αντίσταση επαφής τους μεταβάλλεται με τη θερμοκρασία. Ο E6CP-AG5C χρησιμοποιεί ένα οπτικό σύστημα ανίχνευσης που εξαλείφει εντελώς τον θόρυβο ψήκτρας και διατηρεί σταθερή την ακρίβεια εξόδου σε όλο το εύρος θερμοκρασίας λειτουργίας του –10°C έως +55°C χωρίς να απαιτείται αντιστάθμιση θερμοκρασίας.

Αυτό έχει σημασία σε περιβάλλοντα όπου ο αισθητήρας βρίσκεται κοντά σε πηγές θερμότητας, βιώνει μεγάλες ημερήσιες διακυμάνσεις θερμοκρασίας ή λειτουργεί συνεχώς. Ένα οπτικό σύστημα χωρίς ψήκτρες δεν έχει επίσης φθειρόμενα μέρη επαφής στη διαδρομή του σήματος, γεγονός που συμβάλλει άμεσα στη διάρκεια ζωής σε εφαρμογές υψηλού κύκλου.

H8PS Cam Positioner: Η Σύνδεση Σχεδιασμένη-Για-Αυτό

Το H8PS της OMRON είναι ένας ειδικός ελεγκτής θέσης έκκεντρου — μια συσκευή που παρακολουθεί την έξοδο γωνιακής θέσης ενός κωδικοποιητή και ενεργοποιεί εξόδους σε ακριβώς καθορισμένες γωνιακές θέσεις, αναπαράγοντας τη λειτουργία ενός μηχανικού τυμπάνου έκκεντρου σε μια πλήρως προγραμματιζόμενη, εύκολα αναδιαμορφώσιμη μορφή.

Ο E6CP-AG5C αναφέρεται ειδικά από την OMRON ως ο κωδικοποιητής για χρήση με το H8PS, και η παραλλαγή με την κατάληξη -C αυτού του κωδικοποιητή περιλαμβάνει έναν σύνδεσμο ειδικά σχεδιασμένο για άμεση διασύνδεση H8PS. Ο συνδυασμός ανιχνεύει τον χρονισμό λειτουργίας διαφόρων αυτόματων μηχανών με υψηλή ακρίβεια, σύμφωνα με την επίσημη τεκμηρίωση προϊόντων της OMRON — καλύπτοντας εφαρμογές από τον έλεγχο κύκλου μηχανών συσκευασίας έως τον χρονισμό πρέσας και σφράγισης έως οποιαδήποτε διαδικασία όπου πολλαπλά γεγονότα εξόδου πρέπει να συμβούν σε καθορισμένες γωνιακές θέσεις εντός ενός κύκλου περιστροφής.

Για συστήματα που δεν χρησιμοποιούν το H8PS, ο τυπικός E6CP-AG5C (προ-καλωδιωμένο καλώδιο, χωρίς σύνδεσμο) συνδέεται με οποιονδήποτε ελεγκτή ικανό να διαβάζει παράλληλο κώδικα Gray 8-bit σε εξόδους open collector.

Χρώμα Καλωδίου και Ανάθεση Εξόδου

Ο E6CP-AG5C χρησιμοποιεί ένα προ-καλωδιωμένο καλώδιο με χρωματική κωδικοποίηση με την ακόλουθη ανάθεση εξόδου σύμφωνα με το επίσημο φύλλο δεδομένων της OMRON:

Σημαντικό: Αφήστε τουλάχιστον 1 δευτερόλεπτο μετά την ενεργοποίηση πριν διαβάσετε την έξοδο του κωδικοποιητή. Η τεκμηρίωση της OMRON καθορίζει ότι ο κωδικοποιητής μπορεί να εξάγει λανθασμένους παλμούς για το πρώτο δευτερόλεπτο μετά την εφαρμογή τροφοδοσίας.

Πού Χρησιμοποιείται Αυτός ο Κωδικοποιητής

Ο συνδυασμός απόλυτης εξόδου, συμπαγούς περιβλήματος 50mm και απλής διεπαφής κώδικα Gray παράλληλης εξόδου του E6CP-AG5C ταιριάζει σε ένα ευρύ φάσμα εργασιών ανίχνευσης γωνιακής θέσης:

• Συστήματα ελεγκτών έκκεντρου — συνδυάζεται απευθείας με το H8PS της OMRON για προγραμματιζόμενο έλεγχο χρονισμού μηχανών
• Μηχανές συσκευασίας — καταχώρηση φιλμ, τοποθέτηση ετικετών, χρονισμός πλήρωσης σε σχέση με τη γωνία του δοχείου
• Ευρετηριακοί και περιστροφικοί πίνακες — επιβεβαίωση απόλυτης θέσης σε κάθε σταθμό ευρετηρίου
• Εξοπλισμός πρέσας και σφράγισης — παρακολούθηση θέσης εμβόλου και ενεργοποίηση εξόδου σε καθορισμένες γωνίες
• Συστήματα χρονισμού μεταφορέων — γωνιακή θέση των αξόνων κίνησης για συγχρονισμό κύκλου
• Γενικός έλεγχος γωνίας — όπου μια απόλυτη αναφορά θέσης 256 βημάτων είναι επαρκής για την εφαρμογή

Συχνές Ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ E6CP-AG5C και E6CP-AG5C-C;

Ο βασικός κωδικοποιητής είναι πανομοιότυπος — ίδια έξοδος κώδικα Gray 8-bit, ίδιες ηλεκτρικές προδιαγραφές, ίδιο περίβλημα 50mm. Η κατάληξη -C υποδηλώνει μια έκδοση με τερματικό σύνδεσμο ειδικά σχεδιασμένη για άμεση σύνδεση με τον H8PS Cam Positioner της OMRON. Ο τυπικός E6CP-AG5C έχει ελεύθερα καλώδια (γυμνά άκρα καλωδίων) κατάλληλα για γενική καλωδίωση σε οποιονδήποτε συμβατό ελεγκτή. Επιλέξτε ανάλογα με το αν συνδέεστε σε H8PS ή καλωδιώνετε σε προσαρμοσμένη διεπαφή.

Ε2: Μπορεί αυτός ο κωδικοποιητής να διατηρήσει την ανάγνωση της θέσης του μετά από απώλεια τροφοδοσίας;

Ναι — επειδή είναι απόλυτος κωδικοποιητής, ο E6CP-AG5C εξάγει έναν μοναδικό κωδικό για κάθε γωνία άξονα με βάση το εσωτερικό μοτίβο του οπτικού δίσκου του. Δεν υπάρχει μπαταρία, πυκνωτής ή αποθηκευμένα δεδομένα για να χαθούν. Αποσυνδέστε την τροφοδοσία, περιστρέψτε τον άξονα σε οποιαδήποτε θέση, επαναφέρετε την τροφοδοσία: ο κωδικοποιητής εξάγει αμέσως τον σωστό κώδικα Gray για όπου βρίσκεται τώρα ο άξονας, χωρίς να απαιτείται καμία ακολουθία αρχικοποίησης.

Ε3: Γιατί η μέγιστη ταχύτητα περιστροφής είναι μόνο 1.000 RPM;

Το όριο των 1.000 RPM αντικατοπτρίζει τον συνδυασμό της παράλληλης εξόδου 8-bit και της μέγιστης συχνότητας μεταγωγής 5 kHz των εξόδων open collector. Στα 1.000 RPM με 256 θέσεις ανά περιστροφή, οι μεταβάσεις εξόδου συμβαίνουν περίπου στα 4,27 kHz — πλησιάζοντας το όριο μεταγωγής. Για εφαρμογές υψηλότερης ταχύτητας, η OMRON προσφέρει άλλες οικογένειες κωδικοποιητών με παλμική έξοδο υψηλής ταχύτητας. Για τις εφαρμογές ελέγχου έκκεντρου και χρονισμού μηχανών για τις οποίες έχει σχεδιαστεί ο E6CP-AG5C, οι ταχύτητες περιστροφής σπάνια πλησιάζουν τα 1.000 RPM.

Ε4: Είναι ο E6CP-AG5C κατάλληλος για χρήση σε περιβάλλοντα με υγρό κοπής ή πλύσιμο;

Η βαθμολογία IP50 παρέχει προστασία μόνο από την εισχώρηση σκόνης — δεν προσφέρει προστασία από νερό. Ο E6CP-AG5C δεν είναι κατάλληλος για άμεση έκθεση σε ψυκτικό υγρό, περιοχές πλύσης ή εξωτερική εγκατάσταση χωρίς πρόσθετη μηχανική θωράκιση. Για εφαρμογές που απαιτούν αντοχή στο νερό, η σειρά E6C3-A της OMRON (βαθμολογία IP65) είναι η κατάλληλη εναλλακτική. Ο E6CP-AG5C έχει σχεδιαστεί για εγκατάσταση σε πίνακα ελέγχου ή προστατευμένες θέσεις μηχανών όπου οι πιτσιλιές και η υγρασία δεν αποτελούν παράγοντες.

Ε5: Πόσα καλώδια εξόδου πρέπει να συνδεθούν στον δέκτη ελεγκτή;

Ο E6CP-AG5C έχει 8 καλώδια σήματος εξόδου (ένα ανά bit, για παράλληλη έξοδο 8-bit) συν δύο καλώδια τροφοδοσίας (τροφοδοσία και κοινό), δίνοντας συνολικά 10 καλώδια. Ο δέκτης ελεγκτής ή PLC χρειάζεται 8 ψηφιακές εισόδους ικανές να διαβάζουν σήματα open collector (NPN, sinking) για να καταγράψουν την πλήρη λέξη θέσης 8-bit. Εάν απαιτούνται λιγότερα bits — για παράδειγμα, μόνο 4 bits για ανάλυση 16 θέσεων — οι έξοδοι χαμηλότερης τάξης μπορούν απλώς να αφεθούν αποσυνδεδεμένες, και τα συνδεδεμένα bits θα παρέχουν ακόμα έγκυρη έξοδο κώδικα Gray για τα συνδεδεμένα κανάλια.
