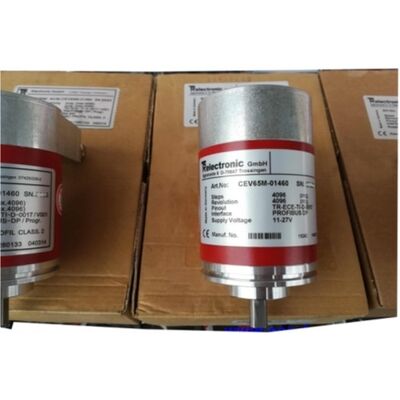

Ηλεκτρονικός κωδικοποιητής TR CEV65M-01460 Απόλυτης Περιστροφής — PROFIBUS-DP, 4096 PPR, 11–27V DC

Αριθμός Εξαρτήματος: CEV65M-01460

Κατασκευαστής: TR-Electronic GmbH

Τύπος: Απόλυτος Πολυστροφικός Κωδικοποιητής

Διεπαφή: PROFIBUS-DP

Ανάλυση: 4.096 Βήματα/Στροφή × 4.096 Στροφές

Τροφοδοσία: 11–27 V DC

Προέλευση: Γερμανία

Ορισμένοι κωδικοποιητές απλώς μετρούν παλμούς. Ο TR Electronic CEV65M-01460 κάνει κάτι πιο χρήσιμο: θυμάται πού βρίσκεται. Ως απόλυτος πολυστροφικός περιστροφικός κωδικοποιητής, διατηρεί τα ακριβή δεδομένα θέσης του ακόμη και όταν αφαιρεθεί η τροφοδοσία — πράγμα που σημαίνει ότι δεν χρειάζεται κύκλος επαναφοράς, καμία απώλεια αναφοράς και καμία έκπληξη όταν η μηχανή επανεκκινεί μετά από διακοπή λειτουργίας.

Κατασκευασμένος στη Γερμανία από την TR-Electronic GmbH, ο CEV65M-01460 αποτελεί μέρος της αναγνωρισμένης σειράς CE-65 — μια γραμμή βιομηχανικών απόλυτων κωδικοποιητών σχεδιασμένη για το είδος των περιβαλλόντων όπου ένας αισθητήρας πρέπει να συνεχίσει να λειτουργεί ανεξάρτητα από το τι συμβαίνει γύρω του.

Απόλυτος έναντι Ενισχυτικού — Γιατί Έχει Σημασία Εδώ

Ένας ενισχυτικός κωδικοποιητής σας λέει πόσο έχει κινηθεί ένας άξονας από ένα σημείο εκκίνησης. Χάστε την τροφοδοσία, και αυτή η αναφορά χάνεται. Αντίθετα, ένας απόλυτος κωδικοποιητής αναθέτει έναν μοναδικό ψηφιακό κωδικό σε κάθε θέση άξονα σε όλο το εύρος κίνησής του — έτσι τη στιγμή που επιστρέφει η τροφοδοσία, ο ελεγκτής γνωρίζει ήδη ακριβώς πού βρίσκεται ο άξονας.

Για τον CEV65M-01460, αυτή η κάλυψη εκτείνεται έως και 4.096 στροφές × 4.096 βήματα ανά στροφή, πλήρως προγραμματιζόμενη. Αυτή είναι μια συνολική ανάλυση άνω των 16 εκατομμυρίων μοναδικών θέσεων — περισσότερο από επαρκής για τις απαιτητικές εργασίες τοποθέτησης που βρίσκονται σε βαριές βιομηχανικές μηχανές.

Τεχνικές Προδιαγραφές

Το Πλεονέκτημα του PROFIBUS-DP

Πολλοί βιομηχανικοί κωδικοποιητές εξακολουθούν να βασίζονται σε αναλογικές εξόδους ή βασικά ψηφιακά σήματα που απαιτούν πρόσθετο υλικό μετατροπέα. Ο CEV65M-01460 επικοινωνεί εγγενώς μέσω PROFIBUS-DP — το πρότυπο fieldbus που τρέχει τη ραχοκοκαλιά αμέτρητων αρχιτεκτονικών PLC και DCS σε χαλυβουργεία, συστήματα γερανών και βαριές εγκαταστάσεις διεργασιών παγκοσμίως.

Τι σημαίνει αυτό πρακτικά: ο κωδικοποιητής συνδέεται απευθείας στο δίκτυο PROFIBUS. Χωρίς μονάδες διαμόρφωσης σήματος, χωρίς ενδιάμεσο υλικό. Δεδομένα θέσης και διάγνωσης φτάνουν στον ελεγκτή σε καθαρά, δομημένα πακέτα. Και με υποστήριξη για ρυθμούς baud έως 12 Mbaud και συμμόρφωση με το Προφίλ PNO Κλάση 2, ενσωματώνεται καθαρά με οποιονδήποτε κύριο PROFIBUS-DP χωρίς περίπλοκες προσαρμογές διαμόρφωσης.

Βιομηχανίες και Εφαρμογές

Ο CEV65M-01460 δεν είναι ένα εξάρτημα γενικής χρήσης — είναι κατασκευασμένος για περιβάλλοντα που απαιτούν πολλά από έναν αισθητήρα. Σύμφωνα με τις οδηγίες εφαρμογής της TR-Electronic για τη σειρά CE-65, οι τυπικοί τομείς ανάπτυξης περιλαμβάνουν:

Παραγωγή χάλυβα — παρακολούθηση θέσεων κυλίνδρων, γωνιών περιελίξεων και κινήσεων κουταλιών όπου η διατήρηση της απόλυτης θέσης είναι κρίσιμη για την ασφάλεια.

Αιολική ενέργεια — παρακολούθηση θέσης κλίσης και περιστροφής σε συστήματα ανεμογεννητριών που μπορεί να κάνουν συχνά κύκλους τροφοδοσίας.

Συστήματα γερανών και ανυψωτικών — παρακολούθηση ύψους γάντζου και μέτρηση γωνίας περιστροφής σε γερανούς λιμανιών και γερανούς γέφυρας.

Ναυπηγική και ναυτιλιακός εξοπλισμός — τοποθέτηση ραμπών, θυρίδων και μηχανημάτων καταστρώματος σε περιβάλλοντα αλμυρού αέρα όπου η στεγανοποίηση IP65 αποδίδει.

Συσκευασία και logistics — θέσεις εκτροπής μεταφορικών ταινιών και παρακολούθηση συστημάτων συσσώρευσης.

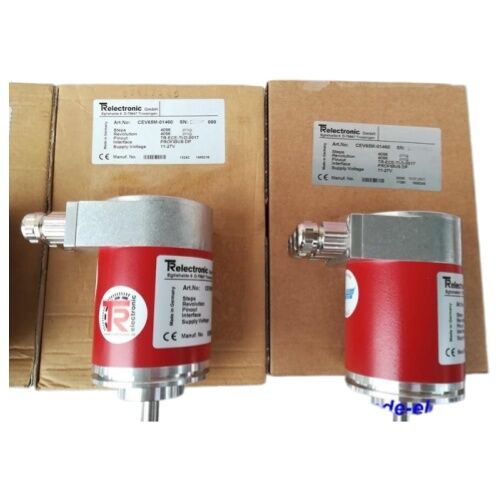

Κατάσταση: Καινούργιο σε Κουτί

Αυτή η μονάδα προσφέρεται καινούργια στην αρχική συσκευασία του κατασκευαστή — αχρησιμοποίητο, σφραγισμένο εργοστασιακά, με πλήρη αρχική σήμανση άθικτη. Για ομάδες συντήρησης που προμηθεύονται μια ακριβή αντικατάσταση σε μια υπάρχουσα εγκατάσταση PROFIBUS-DP, η αγορά καινούργιου σε κουτί αποφεύγει την αβεβαιότητα των άγνωστων ωρών λειτουργίας και του ιστορικού φθοράς που συνοδεύει τις ανακατασκευασμένες μονάδες.

Ο CEV65M-01460 είναι ένα ώριμο εξάρτημα με ευρεία διαθεσιμότητα και στη δευτερογενή αγορά, αν και το νέο απόθεμα είναι η προτιμώμενη επιλογή για οποιαδήποτε εφαρμογή όπου μια απροσδόκητη βλάβη κωδικοποιητή θα προκαλούσε σημαντική διακοπή λειτουργίας.

Σημείωση σχετικά με τον Προγραμματισμό

Ένα χαρακτηριστικό που τείνει να παραβλέπεται: τόσο τα βήματα ανά στροφή όσο και ο αριθμός των ενεργών στροφών είναι πλήρως προγραμματιζόμενα σε αυτόν τον κωδικοποιητή μέσω του κύριου PROFIBUS. Αυτό σημαίνει ότι ένα μόνο SKU υλικού μπορεί να διαμορφωθεί για να ταιριάζει με συγκεκριμένους λόγους μετάδοσης, εύρη μέτρησης ή απαιτήσεις παλαιού συστήματος χωρίς να χρειάζεται ένα προσαρμοσμένο εξάρτημα. Για έναν μηχανικό συντήρησης που τυποποιεί το απόθεμα εφεδρικών εξαρτημάτων, αυτή η ευελιξία έχει πραγματική αξία.

Συχνές Ερωτήσεις

Ε1: Είναι ο CEV65M-01460 ενισχυτικός ή απόλυτος κωδικοποιητής;

Είναι ένας απόλυτος πολυστροφικός κωδικοποιητής. Διατηρεί την ακριβή του θέση σε έως και 4.096 στροφές ακόμη και όταν είναι απενεργοποιημένος — οπότε δεν χρειάζεται να επανατοποθετηθεί ένας άξονας μετά από κύκλο τροφοδοσίας ή διακοπή έκτακτης ανάγκης.

Ε2: Ποιο πρωτόκολλο fieldbus χρησιμοποιεί αυτός ο κωδικοποιητής;

Ο CEV65M-01460 επικοινωνεί μέσω PROFIBUS-DP, χρησιμοποιώντας οδηγό εξόδου RS485. Υποστηρίζει ρυθμούς baud έως 12 Mbaud και είναι συμβατός με το Προφίλ PNO Κλάση 2, καθιστώντας τον συμβατό με τυπικούς κύριους PROFIBUS-DP χωρίς ειδική διαμόρφωση.

Ε3: Μπορεί να αλλάξει η ανάλυση μετά την εγκατάσταση;

Ναι. Τόσο τα βήματα ανά στροφή (έως 4.096) όσο και ο αριθμός των ενεργών στροφών (έως 4.096) είναι προγραμματιζόμενα μέσω του κύριου PROFIBUS. Αυτό επιτρέπει στον κωδικοποιητή να επαναδιαμορφωθεί για να ταιριάζει με διαφορετικές μηχανικές ρυθμίσεις ή απαιτήσεις συστήματος ελέγχου στο πεδίο.

Ε4: Ποια είναι η βαθμολογία IP και είναι κατάλληλο για εξωτερικούς χώρους ή για περιβάλλοντα πλύσης;

Ο CEV65M-01460 φέρει βαθμολογία προστασίας IP65 — σφραγισμένο έναντι εισόδου σκόνης και προστατευμένο από πίδακες νερού από οποιαδήποτε κατεύθυνση. Είναι κατάλληλο για βιομηχανική εξωτερική χρήση και μέτρια περιβάλλοντα πλύσης, αν και δεν είναι σχεδιασμένο για πλήρη βύθιση.

Ε5: Ποιος είναι ο εναλλακτικός αριθμός εξαρτήματος για αυτόν τον κωδικοποιητή;

Ο εργοστασιακός εναλλακτικός αριθμός εξαρτήματος είναι 110-01460, ο οποίος εμφανίζεται σε ορισμένη τεκμηρίωση της TR-Electronic και σε παλαιότερες καταγραφές προμηθειών. Και οι δύο αριθμοί αναφέρονται στο ίδιο προϊόν: τον απόλυτο πολυστροφικό κωδικοποιητή PROFIBUS-DP της σειράς CEV65M με 4.096×4.096 προγραμματιζόμενη ανάλυση.
