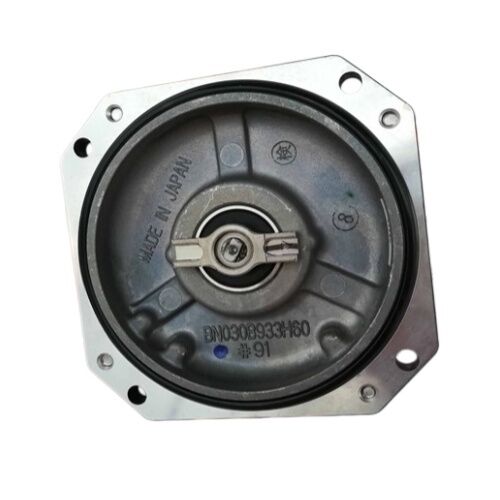

Mitsubishi OSA18 Absolute Encoder — MELSERVO Ενσωματωμένη Μονάδα Ανάδρασης Θέσης, Καινούργιο

Όταν ένας σερβοκινητήρας Mitsubishi HF ή HG χάσει τον κωδικοποιητή του — λόγω πρόσκρουσης, μόλυνσης ρουλεμάν, θερμικής καταπόνησης ή συσσωρευμένων ωρών λειτουργίας — το μηχάνημα σταματά. Όχι μερικώς, όχι διακοπτόμενα. Σταματά εντελώς, επειδή ο ενισχυτής σερβο δεν έχει ανάδραση θέσης και δεν μπορεί να κλείσει τον βρόχο ελέγχου. Ο Mitsubishi OSA18 είναι ο εργοστασιακά ταιριασμένος εσωτερικός απόλυτος κωδικοποιητής που έχει σχεδιαστεί για άμεση αντικατάσταση σε αυτήν την περίπτωση: μια ενσωματωμένη οπτική μονάδα απόλυτης ανάδρασης που αποκαθιστά την πλήρη λειτουργία σερβο στον κινητήρα στον οποίο ταιριάζει. Καινούργια μονάδα, σωστή για τον κινητήρα σας.

Τι είναι το OSA18 — και τι δεν είναι

Το OSA18 δεν είναι ένας αυτόνομος εξωτερικός περιστροφικός κωδικοποιητής τοποθετημένος σε άξονα μηχανής. Είναι ένας ενσωματωμένος κωδικοποιητής σερβοκινητήρα — μια συμπαγής οπτική διάταξη απόλυτης ανίχνευσης που χωράει μέσα στο περίβλημα του κινητήρα στο άκρο που δεν οδηγεί, προγραμματισμένη εργοστασιακά για τη συγκεκριμένη σειρά κινητήρων που εξυπηρετεί. Όταν η Mitsubishi κατασκευάζει έναν σερβοκινητήρα σειράς HF ή HG, το OSA18 ενσωματώνεται στον κινητήρα ως η κύρια συσκευή ανάδρασης θέσης και ταχύτητας.

Αυτή η διάκριση έχει πρακτική σημασία: η παραγγελία ενός ανταλλακτικού OSA18 απαιτεί τη γνώση του αριθμού εξαρτήματος του κινητήρα, επειδή το εσωτερικό πρόγραμμα του κωδικοποιητή πρέπει να αντιστοιχεί στον κινητήρα στον οποίο θα εγκατασταθεί. Το μοντέλο του κινητήρα καθορίζει ποια συγκεκριμένη παραλλαγή OSA18 (επίθημα -100, -130, κ.λπ.) είναι η σωστή αντιστοιχία.

Τεχνικές Προδιαγραφές

260.000 Παλμοί ανά Περιστροφή — Ανάλυση που Κλείνει τον Βρόχο

Η ανάλυση 260.000 ppr του OSA18 είναι ο πυρήνας αυτού που καθιστά τους κινητήρες Mitsubishi σειράς HF και HG ικανούς για την ακρίβεια τοποθέτησης που περιγράφουν οι προδιαγραφές τους. Κάθε μοίρα περιστροφής του άξονα διαιρείται σε περισσότερες από 700 διακριτές μετρήσεις ανάδρασης. Ο ενισχυτής σερβο λαμβάνει αυτά τα δεδομένα θέσης υψηλής πυκνότητας συνεχώς, χρησιμοποιώντας τα για να υπολογίσει την ταχύτητα, να ανιχνεύσει σφάλμα θέσης και να εκδώσει εντολές διορθωτικής ροπής — όλα μέσα στον κύκλο ελέγχου υπο-χιλιοστού του δευτερολέπτου στον οποίο λειτουργεί η πλατφόρμα MELSERVO.

Αυτή η ανάλυση έχει τη μεγαλύτερη σημασία σε χαμηλές ταχύτητες και κατά τη διάρκεια λεπτών κινήσεων τοποθέτησης. Στα 1 rpm, 260.000 ppr σημαίνει ότι ο ενισχυτής λαμβάνει περισσότερες από 4.000 ενημερώσεις θέσης ανά δευτερόλεπτο. Το σερβο μπορεί να ακολουθήσει ένα προφίλ εντολής θέσης με εξαιρετικά στενά όρια σφάλματος — ακριβώς αυτό που απαιτούν οι άξονες τροφοδοσίας CNC, οι αρθρώσεις ρομπότ και οι μηχανισμοί ακριβείας ευρετηρίασης για να αποδίδουν στην ονομαστική τους ακρίβεια.

Ως απόλυτος κωδικοποιητής, το OSA18 αναφέρει μια μοναδική τιμή θέσης για κάθε γωνία άξονα. Δεν υπάρχουν ακολουθίες παλμών αύξησης για μέτρηση ή απώλεια παρακολούθησης λόγω διακοπών ρεύματος. Η θέση είναι γνωστή ανά πάσα στιγμή, συμπεριλαμβανομένης της στιγμής αμέσως μετά την ενεργοποίηση, χωρίς ακολουθία ομογενοποίησης ή επιστροφής αναφοράς.

Προγραμματισμός Ειδικός για Κινητήρα — Γιατί ο Αριθμός Επιθέματος Έχει Σημασία

Η σειρά OSA18 χρησιμοποιεί ένα επίθημα για να υποδείξει την παραλλαγή firmware ειδική για τον κινητήρα. Η βασική ονομασία OSA18 καλύπτει μια οικογένεια προγραμματισμένων μονάδων κωδικοποιητή, καθεμία βαθμονομημένη και κωδικοποιημένη για ένα συγκεκριμένο μοντέλο σερβοκινητήρα Mitsubishi. Κατά την αντικατάσταση ενός αποτυχημένου κωδικοποιητή, το ανταλλακτικό πρέπει να φέρει το σωστό επίθημα για τον κινητήρα που επισκευάζεται.

Ο αριθμός εξαρτήματος του κινητήρα στην πινακίδα του κινητήρα καθορίζει ποια παραλλαγή OSA18 θα παραγγελθεί. Επιβεβαιωμένα συμβατά παραδείγματα κινητήρων περιλαμβάνουν τους HF-104S-A48 και σχετικούς κινητήρες σειράς HF-SP, καθώς και κινητήρες σειράς HG που λειτουργούν στις πλατφόρμες ενισχυτών MELSERVO J3 και J4. Για κινητήρες σειράς HG (HG-MR, HG-KR, HG-SR, HG-JR, HG-RR), η οικογένεια κωδικοποιητών OSA18 είναι το εργοστασιακά τοποθετημένο πρότυπο σε όλη τη γκάμα, ακόμη και σε κινητήρες που ο κατάλογος της Mitsubishi περιγράφει ως 22-bit — η φυσική μονάδα κωδικοποιητή σε χρήση χρησιμοποιεί την αναγνώριση OSA18.

Η προσπάθεια εγκατάστασης μιας παραλλαγής OSA18 με λανθασμένο επίθημα σε έναν δεδομένο κινητήρα θα οδηγήσει σε συνθήκες συναγερμού κωδικοποιητή και αποτυχία θέσης σε λειτουργία. Πάντα να διασταυρώνετε τον αριθμό μοντέλου του κινητήρα πριν από την παραγγελία.

Πού βρίσκεται ο κωδικοποιητής OSA18

Το OSA18 είναι ο τυπικός εσωτερικός κωδικοποιητής σε ένα ευρύ φάσμα σειρών παραγωγής σερβοκινητήρων της Mitsubishi. Κοινές πλατφόρμες όπου αυτός ο κωδικοποιητής εγκαθίσταται από το εργοστάσιο περιλαμβάνουν:

Σειρά MELSERVO HF (πλατφόρμα J3) — κινητήρες σειράς HF-SP, HF-JP, HF-KP και HF-MP σε όλο το εύρος ισχύος από κλασματικό κιλοβάτ έως πολλά κιλοβάτ· αυτοί οι κινητήρες είναι η κυρίαρχη επιλογή σερβο σε εγκαταστάσεις CNC και ελέγχου κίνησης της πλατφόρμας Mitsubishi J3

Σειρά MELSERVO HG (πλατφόρμα J4) — κινητήρες σειράς HG-MR, HG-KR, HG-SR, HG-JR, HG-RR, HG-UR και HG-AK· παρά τις αναφορές στον κατάλογο J4 σε κωδικοποιητές 22-bit, η εγκατεστημένη μονάδα κωδικοποιητή ελέγχεται και αναγνωρίζεται ως σειρά OSA18 στην τεκμηρίωση συντήρησης της Mitsubishi

Μηχανήματα Εργαλείων CNC — άξονες τροφοδοσίας (X, Y, Z και περιστροφικοί) σε κέντρα κατεργασίας, τόρνους CNC και κέντρα περιστροφής που λειτουργούν με συστήματα ενισχυτών MELSERVO J3 και J4 συνδεδεμένα με ελέγχους MELDAS ή MELSERVO CNC

Βιομηχανικά Ρομπότ — κωδικοποιητές αρθρώσεων σε βιομηχανικά ρομπότ Mitsubishi που χρησιμοποιούν σερβοκινητήρες σειράς HF ή HG ως ενεργοποιητές αρθρώσεων, όπου το OSA18 παρέχει την ανάδραση κλειστού βρόχου για κάθε άξονα

Αυτοματοποιημένη Συναρμολόγηση και Χειρισμός — συστήματα συναρμολόγησης πολλαπλών αξόνων, μηχανές pick-and-place, μονάδες ευρετηρίασης μεταφορέων και εξοπλισμός χειρισμού υλικών όπου οι σερβοκινητήρες Mitsubishi σχηματίζουν τους άξονες κίνησης

Αντικατάσταση ενός OSA18 — Τι Απαιτεί η Διαδικασία

Η αντικατάσταση κωδικοποιητή σε έναν σερβοκινητήρα Mitsubishi είναι μια διαδικασία συντήρησης που απαιτεί προσοχή σε κάθε βήμα. Ο κωδικοποιητής είναι τοποθετημένος μέσα στο περίβλημα του κινητήρα στο άκρο που δεν οδηγεί· η πρόσβαση απαιτεί μερική αποσυναρμολόγηση του κινητήρα. Η αντικατάσταση μόνο του κωδικοποιητή — αντί ολόκληρου του κινητήρα — είναι η οικονομικά αποδοτική προσέγγιση όταν τα μηχανικά εξαρτήματα του κινητήρα (στάτορας, ρότορας, ρουλεμάν, άξονας) παραμένουν επισκευάσιμα.

Βασικά βήματα στη διαδικασία αντικατάστασης περιλαμβάνουν: επαλήθευση του σωστού επιθέματος OSA18 έναντι της πινακίδας του κινητήρα, προσεκτική αφαίρεση του καλύμματος και του συνδετήρα του κωδικοποιητή, αντικατάσταση της διάταξης του κωδικοποιητή χωρίς να επιτρέπεται η είσοδος μόλυνσης στο περίβλημα του κινητήρα και επανασύνδεση του καλωδίου σειριακής ανάδρασης. Μετά την εγκατάσταση, ο ενισχυτής σερβο συνήθως θα απαιτήσει έλεγχο παραμέτρων ή ακολουθία αρχικοποίησης κωδικοποιητή σύμφωνα με το εγχειρίδιο του ενισχυτή MR-J3 ή MR-J4 πριν ο άξονας μπορεί να επιστρέψει σε λειτουργία.

Το βάρος 0,60 λίβρες της μονάδας κωδικοποιητή αντικατοπτρίζει την συμπαγή κατασκευή της — το OSA18 χωράει στον περιορισμένο χώρο του τελικού καλύμματος του κινητήρα χωρίς να προσθέτει σημαντική μάζα στη διάταξη του κινητήρα.

Συχνές Ερωτήσεις

Ε1: Πώς ξέρω ποια παραλλαγή επιθέματος OSA18 χρειάζομαι για τον κινητήρα μου;

Το OSA18 είναι ειδικό για τον κινητήρα. Ελέγξτε την πινακίδα στον σερβοκινητήρα σας — ο αριθμός μοντέλου του κινητήρα (π.χ., HF-104S-A48, HF-SP52, HG-SR52) καθορίζει ποιο επίθημα OSA18 είναι σωστό. Οι δύο παραλλαγές ταιριάζουν σε διαφορετικές οικογένειες κινητήρων και δεν πρέπει να ανταλλάσσονται. Παρέχετε πάντα τον πλήρη αριθμό εξαρτήματος του κινητήρα σας κατά την παραγγελία ενός ανταλλακτικού OSA18 για να διασφαλίσετε ότι παρέχεται η σωστή προγραμματισμένη μονάδα.

Ε2: Μπορεί το OSA18 να χρησιμοποιηθεί τόσο με ενισχυτές MELSERVO J3 όσο και με J4;

Ο κωδικοποιητής OSA18 είναι συμβατός τόσο με ενισχυτές σερβο MR-J3 (πλατφόρμα J3) όσο και με MR-J4 (πλατφόρμα J4) όταν εγκαθίσταται στον σωστό κινητήρα. Η τεκμηρίωση συντήρησης J4 της Mitsubishi επιβεβαιώνει ότι οι κινητήρες σειράς HG — που λειτουργούν με ενισχυτές J4 — χρησιμοποιούν την αναγνώριση κωδικοποιητή OSA18. Η διαμόρφωση των παραμέτρων σερβο του ενισχυτή πρέπει να ταιριάζει με τον κωδικοποιητή που είναι εγκατεστημένος στον κινητήρα.

Ε3: Υποστηρίζει το OSA18 διατήρηση απόλυτης θέσης χωρίς μπαταρία;

Το OSA18 είναι ένας απόλυτος κωδικοποιητής — παρέχει μια μοναδική τιμή θέσης για κάθε γωνία άξονα και τη μεταδίδει μέσω σειριακών δεδομένων στον ενισχυτή. Για διατήρηση απόλυτης θέσης πολλαπλών στροφών μέσω κύκλων απενεργοποίησης, απαιτείται μπαταρία εφεδρείας στον ενισχυτή σερβο (MR-J3BAT ή ισοδύναμο). Με την εφεδρική μπαταρία ενεργή, η θέση του κινητήρα σε πολλαπλές περιστροφές αποθηκεύεται κατά τις διακοπές λειτουργίας του μηχανήματος, εξαλείφοντας την ανάγκη για κύκλο ομογενοποίησης κατά την εκκίνηση. Χωρίς εφεδρική μπαταρία, η απόλυτη θέση μίας περιστροφής είναι ακόμα γνωστή κατά την ενεργοποίηση, αλλά η μέτρηση πολλαπλών στροφών επαναφέρεται.

Ε4: Τι προκαλεί την αποτυχία του κωδικοποιητή OSA18 και πώς μπορεί να αναγνωριστεί;

Συνήθεις αιτίες αποτυχίας περιλαμβάνουν φυσική πρόσκρουση (πτώση του κινητήρα ή συμβάντα σύγκρουσης μηχανής), μόλυνση από ψυκτικό ή λιπαντικό που εισέρχεται μέσω της στεγανοποίησης του άξονα, θερμική ζημιά από παρατεταμένες συνθήκες υπερφόρτωσης και υποβάθμιση των οπτικών στοιχείων σάρωσης λόγω ηλικίας. Τυπικοί δείκτες συναγερμού στον ενισχυτή σερβο περιλαμβάνουν σφάλματα επικοινωνίας κωδικοποιητή, συναγερμούς ανάδρασης θέσης και συναγερμούς ανώμαλου σήματος κωδικοποιητή — ο συγκεκριμένος κωδικός συναγερμού εξαρτάται από τον ενισχυτή MR-J3 ή MR-J4. Οποιοσδήποτε από αυτούς τους συναγερμούς που επιμένει μετά από επανεκκίνηση και δεν μπορεί να καθαριστεί μέσω λογισμικού, γενικά υποδεικνύει ότι απαιτείται αντικατάσταση του κωδικοποιητή.

Ε5: Είναι το OSA18 επισκευάσιμο, ή πρέπει να αντικατασταθεί ως πλήρης μονάδα;

Το OSA18 είναι μια εργοστασιακά προγραμματισμένη, σφραγισμένη οπτική διάταξη. Η επισκευή σε επίπεδο εξαρτήματος δεν είναι πρακτική για τους τελικούς χρήστες — ο κωδικοποιητής περιέχει στοιχεία οπτικής ακριβείας που απαιτούν συνθήκες καθαρού δωματίου και εξειδικευμένο εξοπλισμό δοκιμών για σωστή συντήρηση. Η τυπική και συνιστώμενη προσέγγιση είναι η αντικατάσταση της πλήρους μονάδας με ένα νέο OSA18 που ταιριάζει με τον κινητήρα. Δεδομένης της αναλογίας κόστους μεταξύ μιας αντικατάστασης κωδικοποιητή και ενός πλήρους σερβοκινητήρα, η αντικατάσταση του κωδικοποιητή είναι η οικονομικά ορθή επιλογή όταν το σώμα του κινητήρα είναι κατά τα άλλα επισκευάσιμο.
