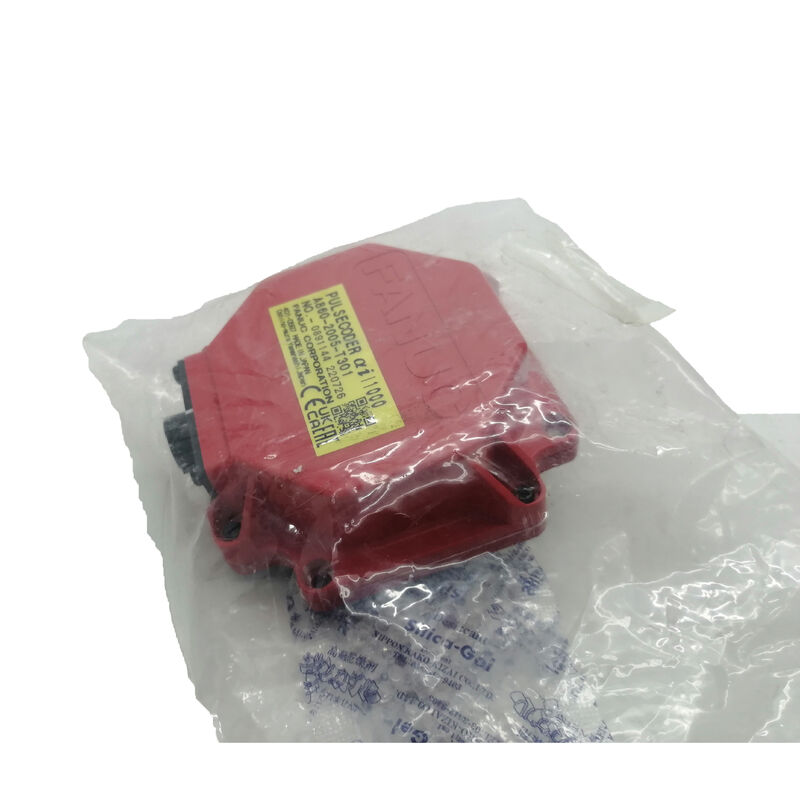

Κωδικοποιητής παλμών FANUC A860-2005-T301 — Ενσωματωμένος κωδικοποιητής aiI1000 για σερβοκινητήρες AC σειράς Alpha i

Υπάρχει μια σύντομη λίστα εξαρτημάτων που, όταν αποτυγχάνουν, σταματούν μια μηχανή CNC εντελώς. Ο κωδικοποιητής παλμών του σερβοκινητήρα βρίσκεται κοντά στην κορυφή αυτής της λίστας. Ο FANUC A860-2005-T301 είναι ο ενσωματωμένος κωδικοποιητής aiI1000 που είναι τοποθετημένος σε όλη την ευρεία οικογένεια σερβοκινητήρων AC σειράς Alpha i — μία από τις πιο ευρέως χρησιμοποιούμενες συσκευές ανάδρασης στο οικοσύστημα βιομηχανικού ελέγχου κίνησης της FANUC, καλύπτοντας μεγέθη κινητήρων από συμπαγείς μονάδες άξονα έως μονάδες υψηλής ροπής μεγάλης μορφής.

Τι Σημαίνει η Ονομασία aiI1000

Το "I" στο aiI1000 είναι ο κρίσιμος χαρακτήρας: αυτός είναι ένας ενσωματωμένος κωδικοποιητής παλμών, όχι ένας απόλυτος. Ενώ ένας απόλυτος κωδικοποιητής εξάγει έναν μοναδικό κωδικό θέσης σε κάθε γωνία άξονα ανεξάρτητα από το ιστορικό τροφοδοσίας, ο aiI1000 παράγει μια συνεχή ροή παλμών καθώς περιστρέφεται ο άξονας — ανάδραση τετραγωνικής κλίμακας υψηλής ανάλυσης που ο ενισχυτής σερβοκινητήρα FANUC επεξεργάζεται για να καθορίσει την ταχύτητα, την κατεύθυνση και την αλλαγή θέσης.

Η ενσωματωμένη ανάδραση λειτουργεί σε συνδυασμό με το σύστημα θέσης αναφοράς του ελέγχου CNC. Κατά την εκκίνηση της μηχανής, κάθε άξονας εκτελεί επιστροφή αναφοράς, καθορίζοντας ένα γνωστό σημείο αναφοράς. Από εκείνο το σημείο, ο κωδικοποιητής aiI1000 παρακολουθεί όλη την κίνηση με την ανάλυσή του 1.000.000 παλμών ανά περιστροφή — αρκετή λεπτομέρεια για να υποστηρίξει στενές ανοχές τοποθέτησης και ομαλό έλεγχο ταχύτητας σε όλο το εύρος ταχύτητας λειτουργίας της οικογένειας κινητήρων Alpha i.

Τεχνικές Προδιαγραφές

Ένα Εύρος Κινητήρων που Καλύπτει τη Βιομηχανία

Αυτό που ξεχωρίζει τον A860-2005-T301 από κωδικοποιητές στενότερης εφαρμογής είναι το εύρος των κινητήρων Alpha i που εξυπηρετεί. Από τον αi2/4000 — έναν συμπαγή, γρήγορο κινητήρα κατάλληλο για μικρότερες μονάδες άξονα — έως τις παραλλαγές αi50 υψηλής ροπής, ο κωδικοποιητής παλμών aiI1000 είναι η τυπική συσκευή ανάδρασης σε μεσαία και μεγαλύτερα πλαίσια ολόκληρης της σειράς σερβοκινητήρων AC Alpha i της FANUC.

Αυτό καλύπτει τόσο τις παραλλαγές κινητήρων 200 V AC και 400 V AC, που σημαίνει ότι ο ίδιος αριθμός εξαρτήματος κωδικοποιητή καλύπτει μηχανές κατασκευασμένες για διαφορετικά περιφερειακά πρότυπα ισχύος χωρίς αλλαγές στο σύστημα ανάδρασης του κινητήρα. Σημαίνει επίσης ότι οι ομάδες συντήρησης που διαχειρίζονται μικτές στόλους μηχανών μπορούν να αποθηκεύουν έναν μόνο αριθμό εξαρτήματος κωδικοποιητή και να γνωρίζουν ότι ισχύει για ένα σημαντικό ποσοστό των σερβοκινητήρων τους Alpha i.

Εγκατάσταση: Η Μέθοδος Σύζευξης Oldham

Ο A860-2005-T301 εγκαθίσταται μέσω μιας σύζευξης Oldham — μια μηχανική σύζευξη τριών τεμαχίων που συνδέει τον άξονα του κωδικοποιητή με τον άξονα του κινητήρα, ενώ επιτρέπει μικρές γωνιακές και παράλληλες αποκλίσεις μεταξύ των δύο. Αυτή είναι η τυπική προσέγγιση στήριξης της FANUC για την οικογένεια κωδικοποιητών παλμών Alpha i, και η διαδικασία εγκατάστασης τεκμηριώνεται στα τεχνικά εγχειρίδια κινητήρων της FANUC.

Τα πρακτικά βήματα: τέσσερις βίδες με εξάγωνη υποδοχή M4 ασφαλίζουν τον κωδικοποιητή παλμών στο άκρο του κινητήρα. Ένας δακτύλιος O στεγανοποιεί τον κωδικοποιητή στην υποδοχή του κινητήρα, αποτρέποντας την είσοδο ρύπανσης στη διεπαφή. Η σύζευξη απαιτεί σωστό προσανατολισμό κατά την επανασυναρμολόγηση — τα δόντια πρέπει να εμπλέκονται σωστά και ο δακτύλιος O πρέπει να εφαρμόζει καθαρά χωρίς να τσιμπιέται.

Μια προειδοποίηση που αξίζει να σημειωθεί: η τεκμηρίωση της FANUC τονίζει ότι ο κωδικοποιητής παλμών και το κάλυμμα του κινητήρα δεν πρέπει να δέχονται φυσικούς κραδασμούς κατά την εγκατάσταση, καθώς πρόκειται για οπτικές συσκευές ακριβείας. Η προστασία του κωδικοποιητή από σκόνη και γρέζια κατά τη διαδικασία αντικατάστασης είναι εξίσου σημαντική.

Πού Λειτουργεί Αυτός ο Κωδικοποιητής

Η σειρά κινητήρων Alpha i έγινε η κυρίαρχη πλατφόρμα σερβοκινητήρων της FANUC από τις αρχές της δεκαετίας του 2000 και παρέμεινε σε ευρεία παραγωγή νέων μηχανών για πάνω από μια δεκαετία. Αυτή η εγκατεστημένη βάση μεταφράζεται στον A860-2005-T301 ως ένα πραγματικά κοινό στοιχείο συντήρησης σε:

Κέντρα Κατεργασίας CNC — κύριοι άξονες (X, Y, Z, B, C) σε κέντρα κατεργασίας 3 αξόνων, 4 αξόνων και 5 αξόνων από κατασκευαστές όπως Mazak, Makino, Okuma, DMG Mori, Doosan και πολλούς άλλους που χρησιμοποιούν ελέγχους FANUC 16i, 18i, 30i και 31i

Κέντρα Τόρνευσης και Τόρνοι CNC — σερβοκινητήρες άξονα σε διαμορφώσεις 2 αξόνων, πολλαπλών αξόνων και τόρνευσης-φρεζαρίσματος όπου οι κινητήρες Alpha i τροφοδοτούν τον φορέα εργαλείων και τον άξονα του τεμαχίου εργασίας

Βιομηχανικά Ρομπότ FANUC — κινητήρες αρθρώσεων βραχίονα σε ρομπότ σειράς M, R και LR όπου η οικογένεια κινητήρων αi παρέχει την υψηλής απόδοσης κίνηση

Εξειδικευμένος Εξοπλισμός Παραγωγής — προσαρμοσμένα κύτταρα αυτοματισμού, γραμμές μεταφοράς και μηχανές ειδικού σκοπού κατασκευασμένες γύρω από σερβοκινητήρες Alpha i σε αυτοκινητοβιομηχανία, αεροδιαστημική και γενική κατασκευή

Σημείωση για τη Διάγνωση Βλαβών πριν την Αντικατάσταση

Ένα από τα πιο συνηθισμένα λάθη στην αντικατάσταση κωδικοποιητή είναι η αντικατάσταση του κωδικοποιητή χωρίς πρώτα να επιβεβαιωθεί ότι είναι όντως το ελαττωματικό εξάρτημα. Οι συναγερμοί σερβοκινητήρα FANUC που σχετίζονται με βλάβες κωδικοποιητή (συνήθως συναγερμοί SV στην περιοχή 300–499 στα συστήματα CNC της FANUC) μπορούν επίσης να ενεργοποιηθούν από ζημιά καλωδίου, διάβρωση συνδετήρα, βλάβες ενισχυτή ή παρεμβολές στη γραμμή σήματος του κωδικοποιητή.

Πριν δεσμευτείτε για αντικατάσταση κωδικοποιητή, αξίζει να ελέγξετε τη συνέχεια του καλωδίου του κωδικοποιητή, να επιθεωρήσετε τον συνδετήρα τόσο στην πλευρά του κινητήρα όσο και στην πλευρά του ενισχυτή και να αντικαταστήσετε με ένα καλώδιο που γνωρίζετε ότι είναι καλό. Μια επιβεβαιωμένη βλάβη κωδικοποιητή — επαληθευμένη είτε με εξοπλισμό στατικής δοκιμής είτε με την τοποθέτηση του ύποπτου κωδικοποιητή σε δοκιμαστικό κινητήρα με ενισχυτή FANUC — δίνει την υψηλότερη εμπιστοσύνη ότι η αντικατάσταση θα επιλύσει τη βλάβη.

Συχνές Ερωτήσεις

Ε1: Είναι ο FANUC A860-2005-T301 απόλυτος ή ενσωματωμένος κωδικοποιητής;

Είναι ενσωματωμένος. Το "I" στο aiI1000 σημαίνει ενσωματωμένος. Σε αντίθεση με τους απόλυτους κωδικοποιητές, δεν διατηρεί δεδομένα θέσης μέσω απενεργοποίησης — το σύστημα ελέγχου CNC πρέπει να εκτελέσει επιστροφή αναφοράς (ομοποίηση άξονα) σε κάθε εκκίνηση της μηχανής για να καθορίσει τη θέση αναφοράς του άξονα.

Ε2: Ποιοι σερβοκινητήρες FANUC χρησιμοποιούν τον A860-2005-T301;

Αυτός ο κωδικοποιητής καλύπτει τους σερβοκινητήρες AC της σειράς FANUC Alpha i από αi2/4000 έως αi4, αi8, αi12, αi22, αi30, αi40 και αi50, σε όλες τις παραλλαγές ταχύτητας. Χρησιμοποιείται τόσο σε εκδόσεις κινητήρων 200 V όσο και 400 V. Επιβεβαιώστε πάντα ελέγχοντας την ετικέτα του κωδικοποιητή στον κινητήρα — ο αριθμός εξαρτήματος στην ετικέτα είναι η οριστική αναφορά συμβατότητας.

Ε3: Ποια συστήματα ελέγχου CNC και ενισχυτές σερβοκινητήρων λειτουργούν με τον A860-2005-T301;

Αυτός ο κωδικοποιητής παλμών επικοινωνεί μέσω της σύνδεσης υψηλής ταχύτητας της FANUC με ενισχυτές σερβοκινητήρων σειράς αi και βi, σε συνδυασμό με συστήματα ελέγχου CNC στις οικογένειες 0i, 16i/18i/21i και 30i/31i/32i. Αυτές είναι οι κυρίαρχες πλατφόρμες της FANUC σε εργαλειομηχανές και ρομπότ που κατασκευάστηκαν από τις αρχές της δεκαετίας του 2000 έως σήμερα.

Ε4: Ποιοι συναγερμοί FANUC συνήθως υποδεικνύουν έναν ελαττωματικό A860-2005-T301;

Οι βλάβες που σχετίζονται με τον κωδικοποιητή συνήθως ενεργοποιούν συναγερμούς SV (συναγερμούς σερβοκινητήρα) στην οθόνη CNC της FANUC — κοινοί κωδικοί περιλαμβάνουν SV0364 (συναγερμός CSAL), SV0368 (συναγερμός μαλακής φάσης) και σχετικούς σφάλματα επικοινωνίας ή καταμέτρησης κωδικοποιητή. Πριν καταλήξετε ότι ο κωδικοποιητής έχει βλάβη, επιθεωρήστε το καλώδιο και τον συνδετήρα του κωδικοποιητή, καθώς οι βλάβες καλωδίου παράγουν πανομοιότυπους κωδικούς συναγερμού.

Ε5: Μπορεί να επισκευαστεί ο A860-2005-T301 όταν αποτύχει;

Η γνήσια επισκευή είναι σπάνια εφικτή. Η FANUC κατασκευάζει τον aiI1000 ως σφραγισμένη μονάδα ακριβείας, και ο εσωτερικός οπτικός δίσκος και τα εξαρτήματα σύζευξης δεν είναι σχεδιασμένα για αποσυναρμολόγηση στο πεδίο. Εξειδικευμένες εγκαταστάσεις επισκευής κινητήρων FANUC με ειδικά συστήματα δοκιμών μπορούν να εκτελέσουν διάγνωση βλαβών για να επιβεβαιώσουν τη βλάβη του κωδικοποιητή πριν από την αντικατάσταση, αλλά οι ρεαλιστικές επιλογές σέρβις είναι είτε αντικατάσταση με επαληθευμένη λειτουργική μονάδα είτε προγράμματα ανταλλαγής που προσφέρονται από εξειδικευμένους προμηθευτές κωδικοποιητών FANUC.
