Εναλλακτικός κωδικοποιητής κινητήρα Fanuc servo χωρίς βούρτσα A860-2001-T321 A860-0360-V511

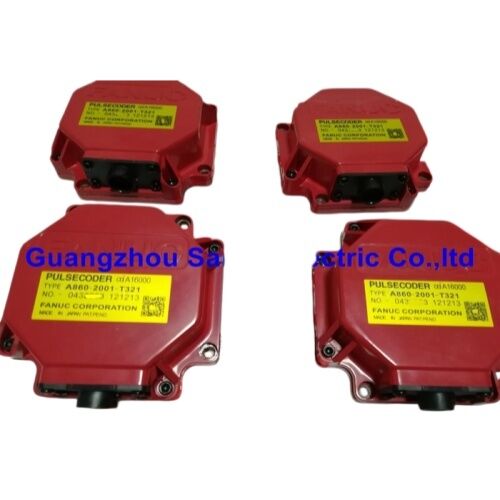

Κωδικοποιητής σερβοκινητήρα FANUC Incremental Brushless — A860-2001-T321 / A860-0360-V511

Ακριβής Ανάδραση, Μηδενικοί Συμβιβασμοί

Όταν η τοποθέτηση του άξονα αποκλίνει ή ένας συναγερμός σερβοκινητήρα σταματά μια γραμμή παραγωγής, ο κωδικοποιητής είναι το πρώτο πράγμα που πρέπει να ελέγξετε. Οι κωδικοποιητές incremental brushless της FANUC A860-2001-T321 και A860-0360-V511 είναι γνήσιοι εργοστασιακοί, σχεδιασμένοι για να εξαλείφουν αυτή την ευπάθεια — παρέχοντας σταθερή, υψηλής ανάλυσης ανάδραση θέσης σε εκατομμύρια κύκλους μηχανής χωρίς υποβάθμιση σήματος.

Και οι δύο μονάδες είναι κατασκευασμένες με οπτική αρχιτεκτονική χωρίς ψήκτρες. Χωρίς επαφή μεταξύ ρότορα και στάτορα, δεν υπάρχει επιφάνεια φθοράς, υπολείμματα ψήκτρων ή προοδευτική μείωση σήματος. Το αποτέλεσμα είναι ένας κωδικοποιητής που αποδίδει την 5.000ή ημέρα όπως την πρώτη.

Δύο Μοντέλα. Μία Σαφής Λογική Επιλογής.

A860-2001-T321ταιριάζει με τους σερβοκινητήρες FANUC αi και αiS — τους κινητήρες υψηλότερης ροπής, υψηλότερης ταχύτητας που βρίσκονται σε κέντρα κατεργασίας μεγάλου μεγέθους, VMC πέντε αξόνων και οριζόντιους τόρνους. Ο σύνδεσμος τύπου Τ εξέρχεται από το πίσω μέρος της μονάδας, διατηρώντας την καλωδίωση καθαρή σε στενούς χώρους σερβοκινητήρων.

A860-0360-V511έχει σχεδιαστεί για την οικογένεια κινητήρων β και βiS — συμπαγείς, οικονομικά αποδοτικούς σερβοκινητήρες που τροφοδοτούν την πλειονότητα των κέντρων περιστροφής μικρού έως μεσαίου μεγέθους και των CNC κέντρων κατεργασίας εισαγωγικού επιπέδου παγκοσμίως. Ο σύνδεσμος τύπου V με πλευρική έξοδο φιλοξενεί τις στενότερες πλευρικές αποστάσεις που είναι τυπικές σε μικρότερα ντουλάπια μηχανών.

Και τα δύο μοντέλα επικοινωνούν μέσω της εγγενούς σειριακής διεπαφής της FANUC, συνδέοντας απευθείας σε ενισχυτές σειράς αi και βi χωρίς μετατροπείς σήματος ή προσαρμογείς πρωτοκόλλου. Η συμβατότητα είναι απρόσκοπτη από την πρώτη στιγμή.

Βασικές Προδιαγραφές με μια Ματιά

A860-2001-T321

• Τύπος: Incremental / Brushless Optical
• Συμβατές Σειρές Κινητήρων: αi, αiS, αiF
• Συμβατοί Ενισχυτές: αi SV, Σειρά SVU
• Διεπαφή Σήματος: FANUC Serial
• Σύνδεσμος: Τύπου Τ (Πίσω Έξοδος)
• Στεγανοποίηση: IP65 (άκρο άξονα)

A860-0360-V511

• Τύπος: Incremental / Brushless Optical
• Συμβατές Σειρές Κινητήρων: βi, βiS
• Συμβατοί Ενισχυτές: Σειρά βi SV
• Διεπαφή Σήματος: FANUC Serial
• Σύνδεσμος: Τύπου V (Πλευρική Έξοδος)
• Στεγανοποίηση: IP65 (άκρο άξονα)

Κατασκευασμένοι για Βιομηχανική Πραγματικότητα

Τα συνεργεία δεν είναι ελεγχόμενα περιβάλλοντα. Το ψυκτικό υγρό, οι δονήσεις, ο θερμικός κύκλος και τα αιωρούμενα σωματίδια είναι πραγματικότητα στο χώρο παραγωγής — και αυτοί οι κωδικοποιητές έχουν προδιαγραφεί ακριβώς για αυτήν την πραγματικότητα.

Τα σφραγισμένα προφορτωμένα ρουλεμάν αντιστέκονται στην εισχώρηση ψυκτικού υγρού και εξαλείφουν το τζόγο του άξονα που προκαλεί σφάλματα μέτρησης θέσης υπό δονήσεις. Η στεγανοποίηση του άκρου του άξονα με βαθμολογία IP65 εμποδίζει την είσοδο υγρού κοπής στην οπτική διάταξη κατά τη διάρκεια εργασιών υγρής κοπής. Τα εσωτερικά εξαρτήματα επιλέγονται για θερμική σταθερότητα σε όλο το εύρος θερμοκρασίας λειτουργίας των βιομηχανικών σερβοκινητήρων, έτσι ώστε η απόδοση να παραμένει σταθερή είτε η μηχανή ζεσταίνεται για τρία λεπτά είτε λειτουργεί συνεχείς βάρδιες για δώδεκα ώρες.

Οι μηχανικές ανοχές τηρούνται στις προδιαγραφές του ΚΑΕ καθ' όλη τη διάρκεια. Αυτοί οι κωδικοποιητές τοποθετούνται απευθείας στη θέση των εργοστασιακών πρωτοτύπων — χωρίς αποστάτες, χωρίς πλάκες προσαρμογής και χωρίς ειδικά εργαλεία. Στις περισσότερες εγκαταστάσεις, μια πλήρης αντικατάσταση κωδικοποιητή διαρκεί λιγότερο από μία ώρα.

Κατανόηση της Ανάδρασης Incremental σε Εφαρμογές CNC

Οι κωδικοποιητές Incremental παράγουν μια ροή παλμών — έναν σταθερό αριθμό παλμών ανά περιστροφή — την οποία ο σερβοκινητήρας αθροίζει σε ένα τρέχον σύνολο θέσης. Κάθε φορά που η μηχανή ενεργοποιείται, αυτό το σύνολο μηδενίζεται και επαναπροσδιορίζει την αναφορά συντεταγμένων μέσω ενός τυπικού κύκλου αναφοράς (G28 ή ισοδύναμο). Η διαδικασία διαρκεί δευτερόλεπτα και είναι ήδη ενσωματωμένη στη ρουτίνα εκκίνησης κάθε σύγχρονου ελεγκτή CNC.

Αυτή η αρχιτεκτονική είναι σκόπιμα απλή. Χωρίς μπαταρία, χωρίς μη πτητική μνήμη, χωρίς χειραψία αρχικοποίησης. Λιγότερα εξαρτήματα σημαίνουν λιγότερες πιθανότητες βλάβης, και όταν συμβεί μια βλάβη, η διάγνωση είναι γρήγορη: ο κωδικοποιητής είτε παράγει σήμα είτε όχι. Για τη συντριπτική πλειονότητα των περιβαλλόντων παραγωγής CNC, η ανάδραση incremental προσφέρει ένα πλεονέκτημα κόστους, απλότητας και διαθεσιμότητας ανταλλακτικών που την καθιστά την σαφή πρακτική επιλογή.

Αναφορά Συμβατότητας

Πάντα να επαληθεύετε με τον αριθμό εξαρτήματος στην πινακίδα του κινητήρα πριν από την παραγγελία.

Συχνές Ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ του A860-2001-T321 και του A860-0360-V511, και πώς ξέρω ποιο χρειάζεται η μηχανή μου;

Οι δύο κωδικοποιητές εξυπηρετούν διαφορετικές οικογένειες κινητήρων. Ο A860-2001-T321 έχει σχεδιαστεί για τους σερβοκινητήρες FANUC αi και αiS — τις μεγαλύτερες μονάδες υψηλότερης απόδοσης που συνήθως βρίσκονται σε κέντρα κατεργασίας και εξοπλισμό πολλαπλών αξόνων. Ο A860-0360-V511 ταιριάζει με τις σειρές β και βiS, οι οποίοι είναι συμπαγείς σερβοκινητήρες που είναι συνηθισμένοι σε μικρότερους τόρνους και CNC κέντρα κατεργασίας εισαγωγικού επιπέδου. Για να επιβεβαιώσετε το σωστό εξάρτημα, εντοπίστε την πινακίδα του κινητήρα στη μηχανή σας. Εάν η ονομασία του κινητήρα ξεκινά με "αiS" ή "αi," ο A860-2001-T321 είναι ο σωστός κωδικοποιητής. Εάν αναγράφει "βiS" ή "βi," επιλέξτε τον A860-0360-V511. Οι δύο δεν είναι εναλλάξιμοι — παρόλο που και οι δύο είναι σειριακοί κωδικοποιητές incremental, η μηχανική διεπαφή, ο προσανατολισμός του συνδέσμου και η εσωτερική διαμόρφωση διαφέρουν μεταξύ των οικογενειών κινητήρων α και β.

Ε2: Ποιοι κωδικοί συναγερμού FANUC συνήθως υποδεικνύουν βλάβη κωδικοποιητή σε αυτά τα μοντέλα;

Οι πιο συνηθισμένοι συναγερμοί που σχετίζονται με έναν κωδικοποιητή που αποτυγχάνει περιλαμβάνουν τους Συναγερμούς Σερβοκινητήρα 364 και 365 (σφάλματα επικοινωνίας σειριακού κωδικοποιητή), Συναγερμό Σερβοκινητήρα 369 (βλάβη υλικού κωδικοποιητή) και SV-0368 / SV-0447, οι οποίοι σχετίζονται με ανωμαλίες μέτρησης παλμών και διακοπή επικοινωνίας μεταξύ του κωδικοποιητή και του ενισχυτή. Συναγερμοί που εμφανίζονται διακοπτόμενα υπό φορτίο ή σε συγκεκριμένες ταχύτητες ατράκτου — και στη συνέχεια καθαρίζουν με επανεκκίνηση — είναι ισχυρή ένδειξη υποβάθμισης του οπτικού δίσκου ή χαλαρού καλωδίου ανάδρασης παρά βλάβης από την πλευρά του οδηγού. Πριν αντικαταστήσετε τον κωδικοποιητή, ελέγχετε πάντα το καλώδιο ανάδρασης σε όλο το μήκος του για ζημιές και βεβαιωθείτε ότι ο σύνδεσμος είναι πλήρως τοποθετημένος, καθώς οι βλάβες καλωδίων ευθύνονται για ένα σημαντικό ποσοστό φαινομενικών βλαβών κωδικοποιητή.

Ε3: Μπορεί ένας μηχανικός συντήρησης εντός της εταιρείας να αντικαταστήσει αυτούς τους κωδικοποιητές, ή απαιτείται ειδική πιστοποίηση;

Η αντικατάσταση κωδικοποιητή σε σερβοκινητήρες FANUC είναι εντός των δυνατοτήτων ενός έμπειρου μηχανικού συντήρησης χωρίς ειδική πιστοποίηση, εφόσον ακολουθηθεί η σωστή διαδικασία. Τα κρίσιμα βήματα είναι: πλήρης απενεργοποίηση της μηχανής και αναμονή για την εκφόρτιση των πυκνωτών του σερβοκινητήρα πριν αγγίξετε οποιαδήποτε καλωδίωση. φωτογραφίστε τη δρομολόγηση των καλωδίων και τον προσανατολισμό του συνδέσμου πριν την αποσύνδεση. χειριστείτε τον κωδικοποιητή αντικατάστασης μόνο από το περίβλημά του και ποτέ μην αγγίζετε τον οπτικό δίσκο ή τα εσωτερικά εξαρτήματα. σφίξτε τις βίδες στερέωσης σύμφωνα με τις προδιαγραφές για να αποφύγετε την κακή ευθυγράμμιση. και εκτελέστε έναν πλήρη κύκλο αναφοράς μετά την επανασυναρμολόγηση πριν συνεχίσετε την παραγωγή. Το πιο συνηθισμένο σφάλμα εγκατάστασης είναι ένας ελαφρώς κακοευθυγραμμισμένος σύνδεσμος, ο οποίος προκαλεί άμεσο συναγερμό κατά την ενεργοποίηση. Για ομάδες που είναι νέες στην αποσυναρμολόγηση σερβοκινητήρων, η παρουσία ενός πιστοποιημένου μηχανικού για την πρώτη αντικατάσταση είναι μια λογική προφύλαξη.

Ε4: Είναι οι κωδικοποιητές aftermarket ή ανακατασκευασμένοι μια βιώσιμη εναλλακτική λύση σε γνήσιες μονάδες FANUC;

Οι ανακατασκευασμένοι κωδικοποιητές κοστίζουν συνήθως 30–60% λιγότερο από τις νέες μονάδες ΚΑΕ και μπορούν να είναι μια λογική επιλογή για μηχανές με χαμηλότερη χρήση ή όπου ο χρόνος παράδοσης είναι η κύρια προτεραιότητα. Ο εγγενής κίνδυνος με τις ανακατασκευασμένες μονάδες είναι ότι τα υποκείμενα οπτικά εξαρτήματα μπορεί να έχουν συσσωρευμένη φθορά, και δεν υπάρχει τρόπος να επαληθευτεί η υπολειπόμενη διάρκεια ζωής πριν από την εγκατάσταση. Για μηχανές υψηλής παραγωγής που λειτουργούν δύο ή τρεις βάρδιες, το κόστος ενός μεμονωμένου απρόβλεπτου γεγονότος διακοπής λειτουργίας που προκαλείται από έναν ανακατασκευασμένο κωδικοποιητή που ξαναχαλάει σχεδόν πάντα υπερβαίνει τη διαφορά τιμής με μια νέα μονάδα ΚΑΕ. Για κρίσιμους άξονες σε πρωτεύοντα εξοπλισμό παραγωγής, οι γνήσιοι κωδικοποιητές FANUC με πλήρη ιχνηλασιμότητα παραμένουν η επιλογή χαμηλότερου κινδύνου. Για δευτερεύουσες μηχανές ή εφεδρικό απόθεμα, μια αξιόπιστη ανακατασκευασμένη μονάδα με τεκμηριωμένη αναφορά δοκιμών μπορεί να έχει οικονομικό νόημα.

Ε5: Πώς πρέπει να αποθηκεύονται αυτοί οι κωδικοποιητές πριν από την εγκατάσταση για να διατηρηθεί η διάρκεια ζωής τους;

Αποθηκεύστε τις μονάδες στην αρχική τους σφραγισμένη συσκευασία σε καθαρό, ξηρό περιβάλλον μεταξύ 0°C και 55°C (32°F έως 131°F), μακριά από άμεσο ηλιακό φως και ηλεκτρομαγνητικές πηγές όπως μεγάλους κινητήρες ή εξοπλισμό συγκόλλησης. Αποφύγετε τη στοίβαξη βαριών αντικειμένων στη συσκευασία — η παρατεταμένη πίεση ή η πρόσκρουση μπορεί να σπάσει τον οπτικό δίσκο, ο οποίος είναι το πιο εύθραυστο εσωτερικό εξάρτημα. Κρατήστε τις μονάδες μακριά από διαλύτες, υγρά κοπής και αερολύματα, καθώς η εισχώρηση ατμών μπορεί να υποβαθμίσει τις εσωτερικές σφραγίσεις ακόμη και σε σφραγισμένη συσκευασία με την πάροδο του χρόνου. Υπό σωστές συνθήκες αποθήκευσης, οι κωδικοποιητές FANUC διατηρούν πλήρεις προδιαγραφές για αρκετά χρόνια. Καλή πρακτική είναι η εναλλαγή αποθεμάτων και η χρήση παλαιότερων μονάδων πρώτα. Πριν εγκαταστήσετε οποιονδήποτε αποθηκευμένο κωδικοποιητή, ελέγξτε τους ακροδέκτες του συνδέσμου για οξείδωση και καθαρίστε απαλά με ένα στεγνό, χωρίς χνούδι πανί εάν χρειάζεται.
