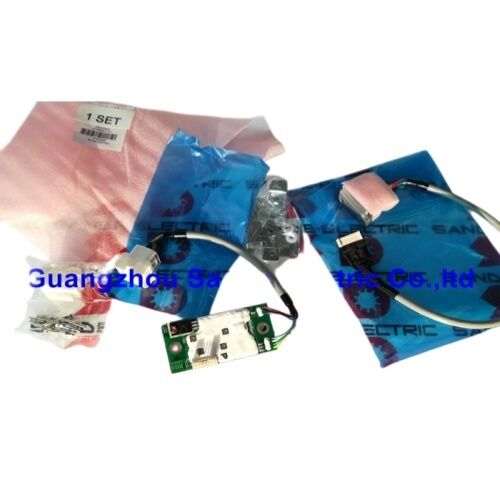

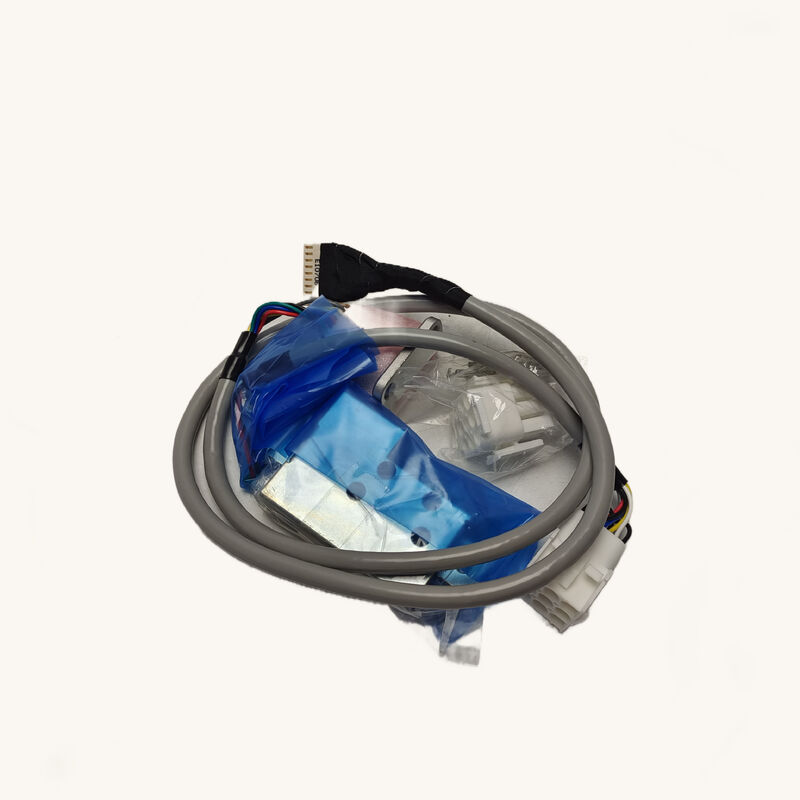

Μητσομπίσι TS1860N1170 PLG Κωδικοποιητής Άξονα ️ Αρχική συσκευή ανατροφοδότησης για συστήματα αλεξίπτωτων CNC της Mitsubishi

Όταν μια ατρακτομηχανή της Mitsubishi χάνει το σήμα θέσης της, η μηχανή σταματά.δεν υπάρχει λειτουργία στον άξονα C, μόνο ένας συναγερμός και μια ακινητοποιημένη γραμμή παραγωγής. τοMitsubishi TS1860N1170είναι ο κωδικοποιητής άξονα PLG που αποτρέπει ακριβώς αυτό το σενάριο, χρησιμεύοντας ως συσκευή ανατροφοδότησης θέσης και ταχύτητας στα συστήματα αγωγών MELDAS CNC της Mitsubishi.

Αυτή η μονάδα προσφέρεταινέα, πρωτότυπη και μη εγκατεστημένη- Φαρμακευτική συσκευασία Mitsubishi Electric, δεν έχει ξαναχτιστεί, δεν έχει ανακαινιστεί.

Τι Σημαίνει το "PLG" σε ένα Σύστημα Σπινδέλων της Mitsubishi

PLG σημαίνειγεννήτρια παλμώνΗ σύγχρονη σειρά TS είναι πολύ πιο εξελιγμένη από έναν απλό μετρητή παλμών. The TS1860N1170 belongs to Mitsubishi's serial output PLG encoder family — devices that communicate position and speed data to the MDS-series spindle drive via a high-speed serial interface rather than simple analog sine/cosine waveforms.

Η αρχιτεκτονική συρμάτιστης επικοινωνίας είναι από σχεδιασμό.που σημαίνει ότι ο κωδικοποιητής και ο κινητήρας σχηματίζουν ένα παρόμοιο σύστημα που επαληθεύει την ακεραιότητά του κατά την ενεργοποίησηΑυτό είναι ένας λόγος για τον οποίο η χρήση ενός πρωτότυπου εξαρτήματος Mitsubishi είναι τόσο σημαντική για αυτή την κατηγορία εξαρτημάτων.

Μια Γρήγορη Επισκόπηση

Ο κύκλος ανατροφοδότησης του σπιντέλ Γιατί αυτός ο κωδικοποιητής δεν είναι διαπραγματεύσιμος

Σε μια σύγχρονη μηχανή που ελέγχεται από το MELDAS, η σπείρα πρέπει:

• Επιταχύνετε και επιβραδύνετεμε εντολή, ανταποκρίνεται με ακρίβεια σε προγραμματισμένα προφίλ ράμπας
• Προσανατολισμός σε σταθερή γωνίαγια τις αυτόματες αλλαγές εργαλείων, κάθε φορά με σταθμίσεις σε κλάσματα βαθμού
• Συγχρονισμός με την τροφοδοσία του άξονα Zκατά τη διάρκεια των κύκλων άκαμπτης απόσβεσης, αντιστοιχία των σφινδάλων RPM με την ταχύτητα τροφοδότησης για την ακρίβεια της κλωστή
• Λειτουργία ως άξονας Cσε κέντρα στροφής, διατηρώντας τη γωνιακή θέση υπό φορτίο κοπής

Καμία από αυτές τις λειτουργίες δεν λειτουργεί χωρίς συνεχή, ακριβή ανατροφοδότηση από τον κωδικοποιητή σφινδέλου.Επικοινωνία απευθείας με τον ενισχυτή σπινδέλου MDS για να κλείσει τη θέση και τα βρόχια ταχύτητας σε κάθε περιστροφή σπινδέλου.

Ένας αποτυχημένος ή υποβαθμισμένος κωδικοποιητής δεν παράγει πάντα καθαρό συναγερμό.ή ασυνεπής κλίμακας ∆ συμπτώματα τα οποία χρειάζονται χρόνο για να διαγνωστούν και να εντοπιστούν στον κωδικοποιητήΈνας νέος κωδικοποιητής εξαλείφει αυτή την μεταβλητή εντελώς.

Αντιστοιχεί στην αρχιτεκτονική MDS της Mitsubishi

Οι κωδικοποιητές PLG της σειράς TS είναι επικυρωμένα εξαρτήματα στο πλαίσιο του οικοσυστήματος MELDAS CNC της Mitsubishi.Συσκευές για την κατασκευή ή την κατασκευή ηλεκτρικών συλλέκτρων- συμπεριλαμβανομένων των οικογενειών MDS-A, MDS-B, MDS-C, MDS-D και MDS-DH - οι οποίες βρίσκονται σε ένα ευρύ φάσμα μηχανημάτων CNC που κατασκευάζονται με χειριστήρια της Mitsubishi.

Η τεχνική τεκμηρίωση της Mitsubishi απαιτείΔιαδικασία αυτόματης προσαρμογής PLGκάθε φορά που αντικαθίσταται ένας κωδικοποιητής PLG ή μια μονάδα κίνησης σπινέλου.Η διαδικασία αυτή επανακαθορίζει το σήμα αναφοράς Z-φάσης και επαληθεύει την ποιότητα της βινυοειδούς εξόδου, μια διαδικασία η οποία μπορεί να επιτύχει μόνο με ένα σωστά λειτουργούνΜια συσκευή μεταπώλησης ή κλωνοποιημένη που αποτυγχάνει σε αυτή τη διαδικασία βαθμονόμησης θα εμποδίσει το μηχάνημα να επανέλθει σε λειτουργία ανεξάρτητα από την φυσική του εμφάνιση.

Εφαρμογές σε όλη τη βιομηχανία μηχανημάτων εργαλείων

Η TS1860N1170 και οι σχετικές παραλλαγές κωδικοποιητή PLG εμφανίζονται σε ένα ευρύ τμήμα μηχανημάτων εργαλείων που τρέχουν Mitsubishi MELDAS CNC.

Κέντρα οριζόντιας επεξεργασίας∆ημιουργίες HMC για την αλλαγή παλέτας όπου ο προσανατολισμός του σπινδέλου καθορίζει τον χρόνο αλλαγής εργαλείου και την ακρίβεια δεικτικοποίησης παλέτας

Κέντρα κατακόρυφης μηχανικής∆ VMCs όπου το άκαμπτο βάθος πρόσβασης και η ακρίβεια του τερματισμού εξαρτώνται από συγχρονισμένη ανατροφοδότηση ατρακτοειδούς προς τροφοδοσία

Κέντρα μετατροπής- μηχανές πολλαπλών λειτουργιών, στις οποίες το σπιντέλο λειτουργεί ως μετρητής C για τις εργασίες άλεσης

Στροφές CNC με ζωντανά εργαλεία- Κέντρα στροφής που χρησιμοποιούν τον άξονα C και τον προσανατολισμό του σπινδέλου για την εξωκεντρική γεώτρηση και τη φρέσκωση των διαγράμματος

Μηχανές άλεσης∙ κυλινδρικές και επιφανειακές γρανάζες στις οποίες η ακρίβεια της ταχύτητας του σπινέλου επηρεάζει άμεσα την ποιότητα της επιφάνειας·

Νέο πρωτότυπο Γιατί η κατάσταση έχει σημασία για αυτό το μέρος

Ο TS1860N1170 είναι ένας οπτικός κωδικοποιητής ακριβείας.Όταν αυτός ο κωδικοποιητής αφαιρεθεί από έναν χρησιμοποιημένο κινητήρα, ανεξάρτητα από το πόσο προσεκτικά, η κατάσταση βαθμονόμησης διαταράσσεται.Η επανεγκατάσταση μιας χρησιμοποιημένης μονάδας σε διαφορετικό κινητήρα απαιτεί πλήρη επαναπροσαρμογή PLG και ακόμη και τότε το ιστορικό φθοράς ρουλεμάν του απομακρυσμένου τμήματος είναι άγνωστο.

Μια νέα συσκευή έχει πλήρη διάρκεια ζωής, μια αδιάσπαστη οπτική συναρμολόγηση και γνωστά ηλεκτρικά χαρακτηριστικά.Αυτό έχει σημασία..

Γενικές ερωτήσεις

Ερώτηση 1: Τι είναι ένας κωδικοποιητής PLG και πώς διαφέρει από έναν τυποποιημένο κλιμακωτό κωδικοποιητή;

Το PLG (Pulse Generator) στην ορολογία της Mitsubishi αναφέρεται στον κωδικοποιητή ανατροφοδότησης θέσης στην πλευρά του σπινδέλου που επικοινωνεί μέσω σειριακού πρωτοκόλλου με την κίνηση σπινδέλου MDS.Σε αντίθεση με τους απλούς A/B/Z αυξητικούς κωδικοποιητές, οι κωδικοποιητές PLG της σειράς TS μεταδίδουν κατά σειρά δεδομένα υψηλής ανάλυσης και αποθηκεύουν εσωτερικά τις παραμέτρους του συστήματος.και ρύθμιση ταχύτητας.

Ε2: Είναι το TS1860N1170 συμβατό με όλες τις μονάδες τροχιάς της σειράς MDS;

Οι κωδικοποιητές PLG της σειράς TS χρησιμοποιούνται σε MDS-A, MDS-B, MDS-C, MDS-D,και οικογένειες ενισχυτών αγωγών MDS-DH, αλλά η σωστή παραλλαγή κωδικοποιητή πρέπει να ταιριάζει με τον συνδυασμό κινητήρα και κινητήρα.Πάντα διασταυρώστε τον υπάρχοντα αριθμό μέρους κωδικοποιητή στην πινακίδα ονόματος του κινητήρα και τις ρυθμίσεις παραμέτρων της τροχιάς σπινθήρα πριν από την παραγγελία.

Ε3: Πρέπει να ρυθμιστεί ο κωδικοποιητής PLG μετά την εγκατάσταση;

Ναι, η Mitsubishi απαιτεί έναΔιαδικασία αυτόματης προσαρμογής PLGκάθε φορά που αντικαθίσταται ο κωδικοποιητής ή η μονάδα κίνησης σπινδύλου.Η διαδικασία εκτελείται μέσω της οθόνης παραμέτρων υπηρεσίας του CNC ή μέσω της διαγνωστικής διεπαφής MELDAS η τεκμηρίωση του εργαλείου μηχανής καλύπτει τα ακριβή βήματα για την συγκεκριμένη μονάδα κίνησης.

Ε4: Μπορεί να επισκευαστεί το TS1860N1170 εάν αποτύχει ή πρέπει να αντικατασταθεί;

Η επισκευή των κωδικοποιητών είναι τεχνικά δυνατή σε εξειδικευμένες εγκαταστάσεις, αλλά η θέση της Mitsubishi είναι ότι μόνο ανταλλακτικά OEM θα πρέπει να χρησιμοποιούνται για κωδικοποιητές σπινέλ,λαμβανομένων υπόψη των απαιτήσεων βαθμονόμησης και της ακρίβειας του εσωτερικού οπτικού συνόλουΜια επισκευασμένη μονάδα πρέπει να περάσει από την πλήρη διαδικασία ρύθμισης PLG για να επιβεβαιωθεί ότι πληροί τις προδιαγραφές σήματος, η ίδια διαδικασία που απαιτείται για έναν νέο κωδικοποιητή.

Ε5: Ποια είναι η διαφορά μεταξύ του TS1860N1170 και του TS1860N1171;

Το TS1860N1170 και το TS1860N1171 είναι στενά συγγενείς παραλλαγές κωδικοποιητών εντός της ίδιας οικογένειας TS1860N. Το αριθμητικό επακόλουθο συνήθως υποδεικνύει μια μικρή αναθεώρηση ή διακύμανση στην εικόνα του συνδέσμου,μήκος καλωδίουΚαι οι δύο είναι κωδικοποιητές PLG τύπου άξονα για εφαρμογές κινητήρων αγωγού Mitsubishi.Επιβεβαιώστε το ακριβές επακόλουθο που απαιτείται ελέγχοντας την ετικέτα αριθμού μέρους στον κατάλογο συμβατότητας του κινητήρα ή της τροχιάς σπινδέλου πριν αντικαταστήσετε το ένα με το άλλο.
