A50L-0001-0327∙ FANUC Fuji IGBT-IPM Power Block 50A / 600V / 16-Pin / 6MBP50RTA060 / CNC Servo Drive Εναλλακτικό

Δυναμικό μπλοκ IGBT-IPM Τι είναι το A50L-0001-0327

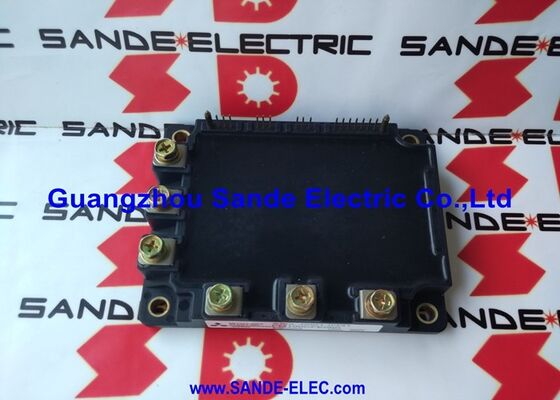

The A50L-0001-0327 is FANUC's designation for a Fuji Electric IGBT Intelligent Power Module (IPM) in the 50A / 600V class — used as the power conversion element in FANUC AC servo and spindle drive units.

Η ενότητα κατατάσσεται από την FANUC ως "Power Block" (Μέρος Ενέργειας) ένα αυτοτελές σύνολο διακόπτη ισχύος που τοποθετείται στον εσωτερικό αποθεματικό θερμότητας της μονάδας κίνησης.το A50L-0001-0327 εκτελεί την πλήρη λειτουργία εναλλαγής μετατροπέα: λαμβάνει εντολές πύλης PWM από τα ηλεκτρονικά συστήματα ελέγχου του κινητήρα και παράγει την τρι-φασική έξοδο μεταβλητής συχνότητας που οδηγεί τον συνδεδεμένο κινητήρα εναλλασσόμενου ρεύματος.

Βασικές προδιαγραφές

Πληροφοριακή μονάδα ισχύος (IPM)

Η ονομασία "IPM" προσδιορίζει το A50L-0001-0327 ως κάτι περισσότερο από μια παθητική συστοιχία IGBT.

Ηλεκτρονική κίνηση πύλης:Το ενσωματωμένο κύκλωμα οδηγού πύλης εξαλείφει την ανάγκη για εξωτερικά εξαρτήματα IGBT πύλης ∙ η διεπαφή 16-pin δέχεται άμεσα σήματα PWM λογικού επιπέδου.

Προστασία από υπερστροφή:Η εσωτερική ανίχνευση ρεύματος ανιχνεύει συνθήκες υπερ-ρεύματος (συντόμευση κινητήρα,σφάλματα περιστροφής) και κλείνει τις πύλες IGBT μέσα σε μικροδευτερόλεπτα πριν το ρεύμα σφάλματος βλάψει τις συνδέσεις των τρανζίστορ.

Προστασία από υπερθερμοκρασία:A temperature sensor within the module generates a protection signal when the semiconductor junction temperature approaches the maximum — preventing thermal damage from inadequate cooling or excessive load.

Προστασία από βραχυκύκλωμα:Η ανίχνευση αποσιτισμού κλείνει τα IGBT εντός του χρόνου αντίστασης βραχυκυκλώματος, προστατεύοντας τη μονάδα από καταστροφή κατά τη διάρκεια βραχυκυκλώσεων εξόδου.

Εφαρμογές ∆ορυφορικά συστήματα FANUC

Η συσκευή A50L-0001-0327 είναι εγκατεστημένη σε μονάδες κίνησης FANUC σε όλη την γκάμα προϊόντων με κινητήρα σερβο και σπιντέλ:

Υπηρεσιακοί ενισχυτές της σειράς FANUC Alpha:Άλφα σέρβο-μονούλες (από τις σειρές A06B-6079, A06B-6080, A06B-6096 και συναφείς) 50A IPM-μονούλες που οδηγούν σέρβο-άξονες που απαιτούν μέση ισχύ ροπής για επεξεργαστικές εργασίες ακριβείας.

Μεταβλητές αγωγών FANUC:Μονάδες κίνησης σπινθήρων των σειρών 6044, 6062, 6063 και των σχετικών οικογενειών ενισχυτών ∙ η ονομασία 50A καλύπτει τις μονάδες κίνησης σπινθήρων για κέντρα επεξεργασίας της τάξης μεσαίας ισχύος.

Εναλλακτικές συσκευές:Ορισμένες ρυθμίσεις βήτα ενισχυτών σερβο χρησιμοποιούν μονάδες IPM στην κατηγορία 50A / 600V.

Γενικές ερωτήσεις

Ε1: Ποιος συναγερμός κίνησης FANUC υποδεικνύει βλάβη στο μοντέλο IPM A50L-0001-0327;

Προειδοποίηση FANUC 12 (ή Προειδοποίηση 12.1, 12.2 κ.λπ. για συγκεκριμένους άξονες) υποδηλώνει σφάλμα IPM ή μονάδας τρανζίστορ ̇ που γεννιέται συνήθως όταν ενεργοποιείται η εσωτερική προστασία του IPM (υπερτάραξη, υπερύθμιση,ή βραχυκύκλωμα) κατά την ενεργοποίηση της κίνησης ή τη λειτουργία του κινητήραΜετά την εξάλειψη των σφαλμάτων του κινητήρα και της καλωδίωσης, η μονάδα IPM είναι το κύριο στοιχείο του σταδίου ισχύος για αντικατάσταση.

Ε2: Πώς συνδέεται η 16-pin διεπαφή του A50L-0001-0327 με την πλακέτα κυκλώματος κίνησης;

Η 16-pin διεπαφή του IPM power block συνδέεται με την πλακέτα σήματος της μονάδας μέσω ενός συνδέσμου ζευγαρώματος συνήθως μια πρίζα 16-pin που τοποθετείται σε PCB και συνδέεται απευθείας με τις πρίζες σήματος της μονάδας.Τα τερματικά ισχύος (θετικό DC bus), αρνητική καμπύλη συνεχούς ρεύματος, τρισδιάστατη έξοδος κινητήρα U/V/W) συνδέεται με τις ράβδους καμπύλης του κινητήρα ή με καλωδίωση βαρέος μεγέθους.Δεν απαιτούνται εξωτερικά εξαρτήματα οδήγησης πύλης. Η 16-pin διεπαφή χειρίζεται όλα τα σήματα εντολών PWM., προστατευτικές εξόδους και συνδέσεις τροφοδοσίας.

Ε3: Μπορεί το A50L-0001-0327 να αντικατασταθεί με το ισοδύναμο Fuji 6MBP50RTA060-01 απευθείας;

Η A50L-0001-0327 χρησιμοποιεί το Fuji 6MBP50RTA060-01 (ή -AF-51 παραλλαγή) ως κεντρική μονάδα.και οι προδιαγραφές αντιστοιχούν στην αίτηση A50L-0001-0327Για τη συντήρηση των κινητήρων παραγωγής, η χρήση της ονομασίας A50L-0001-0327 που καταγράφεται από την FANUC εξασφαλίζει την ακριβή προδιαγραφή.

Ε4: Ποιες θερμικές απαιτήσεις ισχύουν για την εγκατάσταση A50L-0001-0327;

Η πλάκα βάσης του μπλοκ ισχύος πρέπει να έρχεται σε επαφή με επίπεδη, καθαρή επιφάνεια ψεκαστήρα με θερμική σύνθεση διεπαφής.Σε συνεχή λειτουργία 50A, το IPM παράγει σημαντική θερμότητα ∙ η ανεπαρκής θερμική επαφή αυξάνει τη θερμοκρασία της διασταύρωσης και μειώνει τη διάρκεια ζωής του μοντέλου.Βεβαιωθείτε ότι ο ανεμιστήρας ψύξης του κινητήρα λειτουργεί και ότι τα πτερύγια του θερμοκηπίου είναι καθαρά πριν από την επαναχρησιμοποίηση μετά την αντικατάσταση της μονάδας.

Ε5: Ποια είναι η σημασία του βάρους του A50L-0001-0327 (0,56 lbs);

Το βάρος των 0,56 lbs αντικατοπτρίζει το φυσικό μέγεθος και την περιεκτικότητα σε χαλκό/αλουμίνιο της μονάδας IPM 50A / 600V με έξι συσκευασίες ̇ βαρύτερη από τις μικρότερες μονάδες ενός άξονα,ελαφρύτερες από τις μεγαλύτερες μονάδες 75A και μεγαλύτερου ρεύματοςΗ σταθερότητα του βάρους επιβεβαιώνει την ορθή προδιαγραφή της μονάδας κατά την παραλαβή ανταλλακτικών.
