Ενισχυτής απομόνωσης — Το φράγμα ασφαλείας στα ηλεκτρονικά συστήματα κίνησης

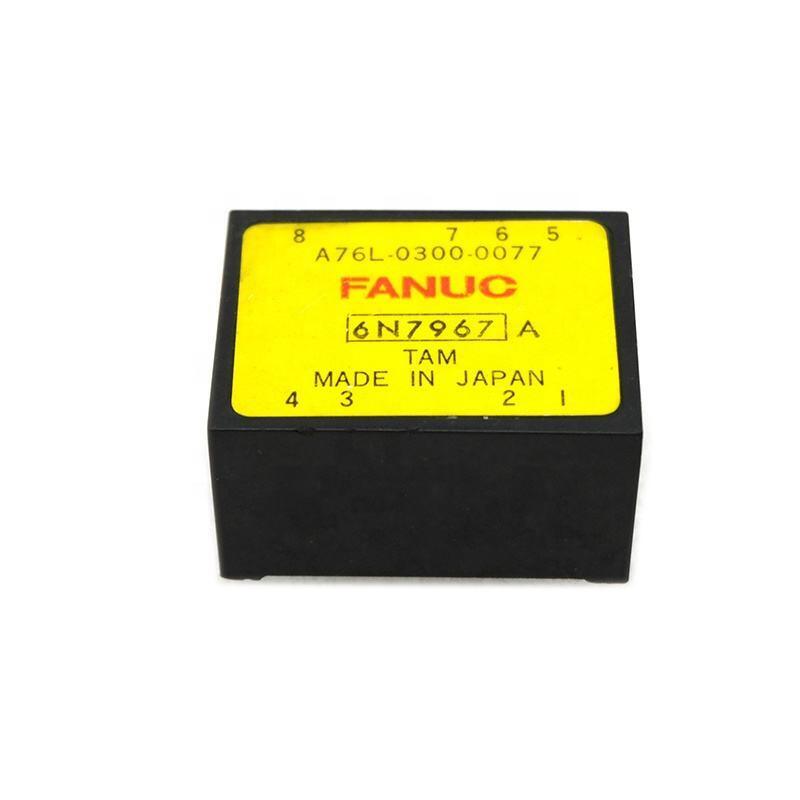

Το A76L-0300-0077 είναι μια μονάδα ενισχυτή σφραγισμένης απομόνωσης για σερβομηχανές FANUC και συστήματα CNC — ένα μικρό εξάρτημα τοποθετημένο σε PCB που παρέχει γαλβανική απομόνωση μεταξύ των κυκλωμάτων ισχύος υψηλής τάσης του σερβομηχανισμού και των ηλεκτρονικών ελέγχου χαμηλής τάσης.

Σε έναν σερβοενισχυτή FANUC, ο κινητήρας λειτουργεί από έναν δίαυλο συνεχούς ρεύματος 280–680 V που προέρχεται από την παροχή ρεύματος. Η πλακέτα ελέγχου της μονάδας και το CNC λειτουργούν σε λογικά επίπεδα 5V ή 3,3V. Η μέτρηση του ρεύματος του κινητήρα και της τάσης του διαύλου στο στάδιο ισχύος απαιτεί τη μεταφορά σήματος από τον τομέα υψηλής τάσης στον τομέα ελέγχου χαμηλής τάσης — οι ενισχυτές απομόνωσης εκτελούν αυτήν τη μεταφορά σήματος διατηρώντας παράλληλα ένα φράγμα που εμποδίζει τις υψηλές τάσεις να φτάσουν στα ευαίσθητα ηλεκτρονικά ελέγχου.

Βασικές πληροφορίες προϊόντος

Βάση PCB — Ενσωμάτωση στο Drive Electronics

Η μορφή βάσης PCB σημαίνει ότι οι συγκολλήσεις A76L-0300-0077 προσαρμόζονται απευθείας στον πίνακα ελέγχου του σερβοενισχυτή — είναι ένα εσωτερικό στοιχείο της αλυσίδας σήματος της μονάδας και όχι μια ξεχωριστά ενσύρματη μονάδα:

Καρφίτσες με τρύπα ή με πίεση:Οι ακροδέκτες της μονάδας εισάγονται στο PCB, συνδέοντας τους ακροδέκτες εισόδου (πλευρά υψηλής τάσης) και εξόδου (πλευρά χαμηλής τάσης) με τους αντίστοιχους κόμβους κυκλώματος στο PCB της μονάδας δίσκου.

Συμπαγές αποτύπωμα:Το μικρό αποτύπωμα της σφραγισμένης μονάδας (που επιβεβαιώνεται από το βάρος 0,07 λίβρες — εξαιρετικά ελαφρύ) ταιριάζει στην πυκνότητα εξαρτημάτων μιας πλακέτας ελέγχου σερβομηχανισμού.

Χωρίς εξωτερική καλωδίωση:Η ενσωμάτωση PCB εξαλείφει τη χωριστή δρομολόγηση καλωδίων που θα απαιτούνταν για έναν ενισχυτή απομόνωσης τοποθετημένο σε πίνακα — μειώνοντας τον αριθμό των σημείων σύνδεσης που θα μπορούσαν να αποτύχουν με την πάροδο του χρόνου.

Εφαρμογές

Συντήρηση σερβοενισχυτή FANUC:Ένας σερβοενισχυτής FANUC αναπτύσσει σφάλματα διακοπτόμενης ανάδρασης ρεύματος — ασταθείς ενδείξεις ρεύματος, μετατόπιση συντονισμού σερβομηχανισμού ή ανεξήγητους κωδικούς συναγερμού που σχετίζονται με την τρέχουσα μέτρηση. Ο ενισχυτής απομόνωσης A76L-0300-0077 αναγνωρίζεται ως το εξάρτημα που παρέχει το σήμα ανίχνευσης ρεύματος. Η αντικατάσταση αποκαθιστά τη σταθερή, ακριβή ανάδραση ρεύματος.

Επισκευή πλακέτας κίνησης FANUC:Η επισκευή σε επίπεδο PCB μιας μονάδας σερβομηχανισμού απαιτεί αντικατάσταση της μονάδας ενισχυτή απομόνωσης — το A76L-0300-0077 είναι το εξάρτημα που καθορίζεται από τη FANUC για αυτήν τη θέση.

FAQ

Ε1: Ποια συμπτώματα υποδεικνύουν έναν αποτυχημένο ενισχυτή απομόνωσης A76L-0300-0077 σε ένα σερβο σύστημα FANUC;

Ένας ελαττωματικός ενισχυτής απομόνωσης παράγει ανακριβή ή ακανόνιστη ανάδραση ρεύματος — εμφανίζεται ως αστάθεια συντονισμού σερβομηχανισμού, απροσδόκητοι συναγερμοί υπερέντασης σε κανονικά φορτία, ασύμμετρες ενδείξεις ρεύματος μεταξύ των φάσεων ή ταλάντωση στον βρόχο σερβομηχανισμού. Αυτά τα συμπτώματα είναι σύμφωνα με ένα υποβαθμισμένο σήμα εξόδου του ενισχυτή απομόνωσης και όχι με σφάλματα σταδίου ισχύος ή κινητήρα.

Ε2: Μπορεί το A76L-0300-0077 να αντικατασταθεί σε επίπεδο εξαρτήματος ή απαιτεί πλήρη αντικατάσταση της πλακέτας;

Το A76L-0300-0077 είναι μια μονάδα τοποθετημένη σε PCB — μπορεί να αντικατασταθεί σε επίπεδο εξαρτημάτων από τεχνικό με δεξιότητες συγκόλλησης PCB και πρόσβαση στην ισχύουσα τεκμηρίωση σέρβις FANUC. Η επισκευή σε επίπεδο πλακέτας αποφεύγει το κόστος αντικατάστασης της πλήρους πλακέτας ελέγχου σερβοενισχυτή. Επιβεβαιώστε την αναγνώριση της ακίδας και τον προσανατολισμό εγκατάστασης του εξαρτήματος από τα σημάδια της πλακέτας ή την τεκμηρίωση σέρβις πριν από την αντικατάσταση.

Ε3: Ποια είναι η προδιαγραφή τάσης απομόνωσης για ενισχυτές απομόνωσης αυτής της κατηγορίας;

Οι μονάδες ενισχυτή βιομηχανικής απομόνωσης που χρησιμοποιούνται σε εφαρμογές σερβομηχανισμού παρέχουν συνήθως τάση απομόνωσης 1.500–3.000 V μεταξύ εισόδου και εξόδου — επαρκής για να αντέξουν την τάση διαύλου DC των τυπικών βιομηχανικών σερβοκινητήρων (280–680 V DC) με σημαντικό περιθώριο ασφαλείας. Η συγκεκριμένη τάση απομόνωσης του A76L-0300-0077 επιβεβαιώνεται από την τεκμηρίωση εξαρτημάτων της FANUC. πρέπει να πληροί ή να υπερβαίνει τη μέγιστη τάση του διαύλου συνεχούς ρεύματος συν το απαιτούμενο περιθώριο ασφαλείας.

Ε4: Υπάρχουν πολλές παραλλαγές του A76L-0300-0077 για διαφορετικούς τύπους μονάδων δίσκου FANUC;

Ναι — Η σειρά A76L-0300 της FANUC περιλαμβάνει πολλούς αριθμούς ανταλλακτικών (0077, 0102, 0133, 0164, 0186, κ.λπ.) καθένας που καθορίζει μια συγκεκριμένη διαμόρφωση ενισχυτή απομόνωσης για μια συγκεκριμένη θέση πλακέτας κίνησης FANUC. Οι παραλλαγές μπορεί να διαφέρουν ως προς το κέρδος, το εύρος σήματος, το pinout της υποδοχής ή τη μορφή πακέτου. Να αντιστοιχίζετε πάντα τον αριθμό ανταλλακτικού A76L με τη συγκεκριμένη θέση πλακέτας που επιβεβαιώνεται από την τεκμηρίωση σέρβις FANUC — μην αντικαθιστάτε μια διαφορετική παραλλαγή A76L χωρίς να επαληθεύσετε τη συμβατότητα.
