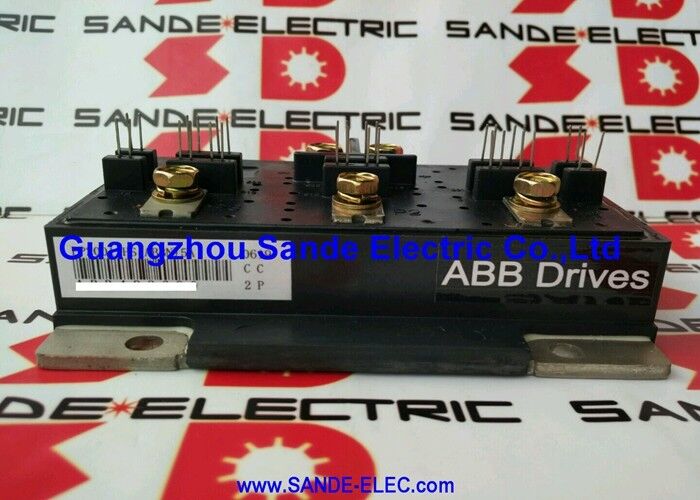

ABB High Power IGBT Module Location PP20012HS προσαρμοσμένο

PP20012HS | ABB Power Module — 200A / 1200V / IGBT / Υψηλής ταχύτητας / Βιομηχανική μονάδα δίσκου και εφαρμογές μετατροπέα

PP20012HS — Μονάδα ισχύος ABB στην κατηγορία 200A/1200V

Το PP20012HS είναι μια μονάδα ισχύος ABB IGBT με ονομαστική τάση 200A και 1200V — μια μονάδα μεσαίας υψηλής κατηγορίας ισχύος στη σειρά προϊόντων της μονάδας ισχύος της ABB. Η ABB σχεδιάζει και κατασκευάζει μονάδες ημιαγωγών ισχύος για τις δικές της σειρές προϊόντων βιομηχανικής μετάδοσης κίνησης και μετατροπέων, με μονάδες όπως το PP20012HS που χρησιμεύουν ως στοιχεία μεταγωγής σε βιομηχανικούς κινητήρες, μετατροπείς ισχύος και εξοπλισμό μετατροπής ενέργειας.

Η ονομασία "HS" προσδιορίζει το χαρακτηριστικό μεταγωγής υψηλής ταχύτητας — παραλλαγές μονάδων IGBT βελτιστοποιημένες για εφαρμογές που δίνουν προτεραιότητα στην ταχύτητα μεταγωγής έναντι της μέγιστης τάσης κατάστασης, επιτρέποντας υψηλότερες συχνότητες φέροντος PWM με αποδεκτές απώλειες μεταγωγής.

Βασικές πληροφορίες προϊόντος

Υψηλή ταχύτητα (HS) — Βελτιστοποιημένη για εφαρμογές PWM

Η ονομασία "HS" (High Speed) προσδιορίζει το PP20012HS ως μονάδα IGBT βελτιστοποιημένη για γρήγορη εναλλαγή:

Γρήγορος χρόνος απενεργοποίησης:Τα IGBT υψηλής ταχύτητας έχουν μειώσει τη διάρκεια ζωής του φορέα, επιτρέποντας ταχύτερη απενεργοποίηση — μειώνοντας τον χρόνο πτώσης (tf) και συνεπώς την απώλεια ενέργειας μεταγωγής ανά κύκλο.

Δυνατότητα υψηλότερης φέρουσας συχνότητας:Η ταχύτερη εναλλαγή επιτρέπει υψηλότερες συχνότητες PWM - συνήθως 4–16 kHz σε ηλεκτροκινητήρες - χωρίς οι απώλειες μεταγωγής να γίνονται υπερβολικές. Οι υψηλότερες φέρουσες συχνότητες παράγουν πιο αθόρυβη λειτουργία του κινητήρα και πιο λεπτό έλεγχο κυματισμού ρεύματος.

Μειωμένη απώλεια μεταγωγής ανά κύκλο:Παρόλο που το VCE(sat) σε IGBT υψηλής ταχύτητας είναι συνήθως ελαφρώς υψηλότερο από ό,τι σε παραλλαγές τυπικής ταχύτητας με την ίδια τρέχουσα ονομαστική βαθμολογία, η χαμηλότερη ενέργεια μεταγωγής ανά κύκλο σημαίνει ότι οι συνολικές απώλειες είναι χαμηλότερες στις υψηλότερες συχνότητες όπου χρησιμοποιούνται HS IGBT.

Εφαρμογές

Βιομηχανικές μονάδες μεταβλητής συχνότητας:Κινητήρες κίνησης για αντλίες, ανεμιστήρες, συμπιεστές, μεταφορείς και γενικά βιομηχανικά μηχανήματα κατηγορίας 30–90 kW από τροφοδοσία 400 V — η ​​βαθμολογία 200 Α καλύπτει άμεσα αυτήν την κατηγορία.

CNC και συστήματα σερβοκίνησης:Σερβοενισχυτές εργαλειομηχανών CNC και μηχανισμοί κίνησης άξονα που απαιτούν ακριβή έλεγχο ροπής και ταχύτητας — η εναλλαγή υψηλής ταχύτητας επιτρέπει το γρήγορο εύρος ζώνης βρόχου ρεύματος για απόδοση σερβομηχανισμού με απόκριση.

Στάδια μετατροπέα UPS:Βιομηχανικά και εμπορικά στάδια μετατροπέα αδιάλειπτης τροφοδοσίας — όπου η κατηγορία 1200V και η βαθμολογία 200A εξυπηρετούν συστήματα UPS μέσης ισχύος.

Ηλιακός μετατροπέας:Φωτοβολταϊκά συστήματα μετατροπέων συνδεδεμένα στο δίκτυο στην κατηγορία επαγγελματικών στέγης και μικρής κλίμακας — η κατηγορία 200A/1200V καλύπτει στάδια μετατροπέα για εμπορικές εγκαταστάσεις φωτοβολταϊκών.

Επαγωγική θέρμανση:Μετατροπείς επαγωγικής θέρμανσης μέσης συχνότητας για βιομηχανική θερμική επεξεργασία, σφυρηλάτηση και εξοπλισμό επιφανειακής σκλήρυνσης — όπου η μεταγωγή IGBT υψηλής ταχύτητας υποστηρίζει τις απαιτούμενες συχνότητες λειτουργίας 20–50 kHz.

FAQ

Ε1: Ποια είναι η βασική διαφορά μεταξύ των μονάδων IGBT υψηλής ταχύτητας (HS) και τυπικής ταχύτητας της ίδιας τρέχουσας κατηγορίας;

Οι μονάδες υψηλής ταχύτητας έχουν ταχύτερους χρόνους μεταγωγής (χαμηλότερο tf) και χαμηλότερη ενέργεια μεταγωγής ανά κύκλο — επιτρέποντας υψηλότερες συχνότητες φέροντος PWM με διαχειρίσιμες απώλειες. Οι μονάδες τυπικής ταχύτητας έχουν χαμηλότερο VCE(sat) — καλύτερα για εφαρμογές που λειτουργούν σε χαμηλότερες συχνότητες όπου κυριαρχεί η απώλεια αγωγιμότητας. Επιλέξτε HS για μονάδες PWM υψηλής συχνότητας (άνω του φορέα 4 kHz) και τυπικό για εφαρμογές ελέγχου χαμηλότερης συχνότητας ή φάσης.

Ε2: Πώς μεταφράζεται η βαθμολογία 200A σε ισχύ κίνησης κινητήρα σε τροφοδοσία 400V AC;

Από μια τριφασική παροχή AC 400V, ο δίαυλος DC είναι περίπου 540V. Σε ρεύμα κινητήρα 200A, η μέγιστη ισχύς εξόδου είναι περίπου: P ≈ √3 × 400V × 200A × PF ≈ 110–130 kW σε συντελεστή ισχύος μονάδας. Η πραγματική ονομαστική έξοδος κίνησης εξαρτάται από παράγοντες μείωσης. Οι περισσότεροι δίσκοι κατηγορίας 200Α έχουν ονομαστική ισχύ στην περιοχή 90–110 kW.

Ε3: Ποια προετοιμασία ψύκτρας ισχύει για την τοποθέτηση PP20012HS;

Καθαρίστε την επιφάνεια στήριξης της ψύκτρας για να αφαιρέσετε τη μόλυνση και την παλιά θερμική ένωση. Εφαρμόστε νέα ένωση θερμικής διεπαφής ομοιόμορφα στην πλάκα βάσης της μονάδας. Βίδες στερέωσης ροπής στην καθορισμένη τιμή από το ABB — η ανεπαρκής ροπή αυξάνει τη θερμική αντίσταση. Η υπερβολική ροπή κινδυνεύει να βλάψει την πλάκα βάσης. Επιβεβαιώστε ότι η θερμική αντίσταση της ψύκτρας είναι επαρκής για το ρεύμα λειτουργίας 200A και τη θερμοκρασία περιβάλλοντος πριν από τη θέση σε λειτουργία.

Ε4: Ποιες προφυλάξεις ασφαλείας ισχύουν πριν από την αντικατάσταση του PP20012HS;

Απομονώστε τη μονάδα δίσκου από την παροχή ρεύματος. Αφήστε τους πυκνωτές διαύλου DC να εκφορτιστούν πλήρως — επαληθεύστε την τάση του διαύλου κάτω από 50 V πριν αποκτήσετε πρόσβαση στα εσωτερικά εξαρτήματα. Ο δίαυλος DC 1200V διατηρεί τη θανατηφόρα τάση μετά την απομόνωση του δικτύου για αρκετά λεπτά. Ακολουθήστε τη διαδικασία εκφόρτισης με μη αυτόματο τρόπο συντήρησης της μονάδας και χρησιμοποιήστε έναν βαθμονομημένο μετρητή τάσης για να επαληθεύσετε τα ασφαλή επίπεδα τάσης πριν χειριστείτε οποιουσδήποτε ημιαγωγούς ισχύος.
