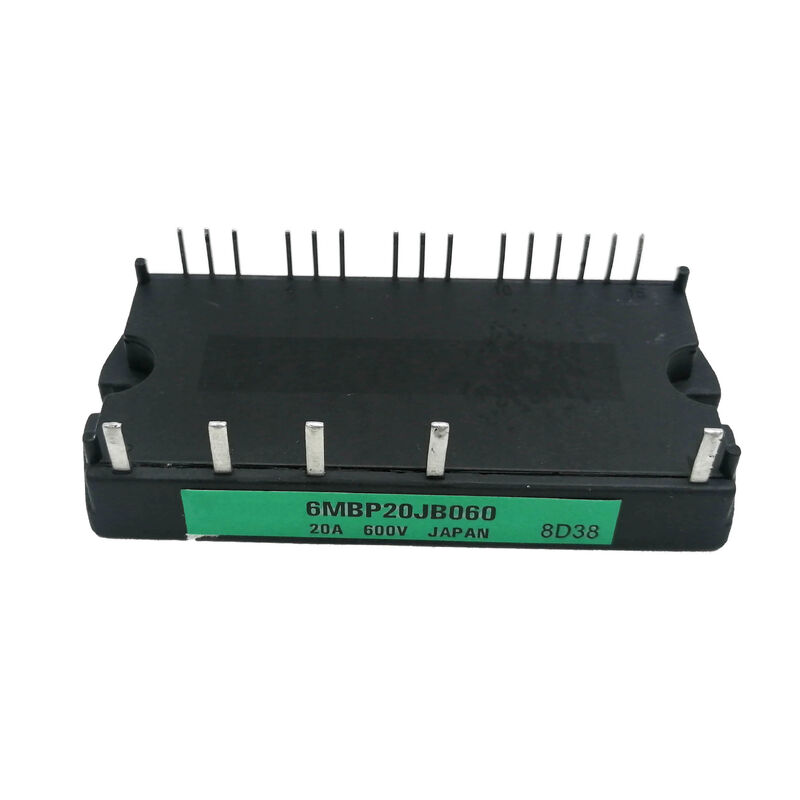

FUJI IGBT μονάδα 6MBP20JB060 6MBP2OJBO6O 6MBP20JB-060

6MBP20JB-060 | Fuji Electric Small IPM Module — 20A / 600V / 6 Pack / IGBT 7ης γενιάς / Ενσωματωμένη προστασία

Μικρή IPM στα 20A — Τριφασικός πυρήνας μετάδοσης κίνησης χαμηλής κατανάλωσης

Το 6MBP20JB-060 είναι μια μικρή έξυπνη μονάδα ισχύος από τη Fuji Electric — το συμπαγές, χαμηλού ρεύματος μέλος της οικογένειας 6MBP IPM στα 20A και 600V. Όπου οι παραλλαγές υψηλότερου ρεύματος (100A, 150A) εξυπηρετούν βιομηχανικούς κινητήρες στην περιοχή κιλοβάτ, το 20A Small IPM στοχεύει σε μικρότερες εφαρμογές μετάδοσης κίνησης: συμπαγή συστήματα σερβομηχανισμού, ηλεκτροκινητήρες συσκευών, αντλίες και ανεμιστήρες χαμηλής ισχύος και σχέδια μετατροπέων περιορισμένου χώρου.

Το "Small" στο Small IPM προσδιορίζει τη μορφή συμπαγούς πακέτου P633A — φυσικά μικρότερη από το τυπικό περίβλημα των 6MBP που χρησιμοποιείται σε υψηλότερες τιμές ρεύματος. Παρά το μειωμένο του μέγεθος, το 6MBP20JB-060 διατηρεί το πλήρες σετ χαρακτηριστικών έξυπνων μονάδων ισχύος: έξι τρανζίστορ IGBT για μια πλήρη τριφασική γέφυρα, ενσωματωμένα ηλεκτρονικά κίνησης πύλης και προστασία πολλαπλών λειτουργιών.

Βασικές Προδιαγραφές

Ενσωματωμένη προστασία — Τέσσερις λειτουργίες σε μία μονάδα

Προστασία από υπερένταση (OC):Ανιχνεύει υπερβολικό ρεύμα συλλέκτη και κλείνει τις πύλες IGBT εντός του ονομαστικού χρόνου αντοχής της μονάδας σε βραχυκύκλωμα. Προστατεύει από βραχυκυκλώματα περιέλιξης κινητήρα, σφάλματα καλωδίωσης εξόδου και σφάλματα μετάδοσης κίνησης PWM.

Κλείδωμα υπό τάση (UV):Παρακολουθεί την τάση τροφοδοσίας της μονάδας πύλης. Εάν η παροχή πέσει κάτω από το ελάχιστο όριο για αξιόπιστη εναλλαγή IGBT, η μονάδα αναστέλλει αυτόματα την έξοδο πύλης — αποτρέποντας την καταστροφική λειτουργία μερικής ενεργοποίησης.

Προστασία από υπερθέρμανση (OT):Μια λειτουργία θερμικής προστασίας απενεργοποιεί τη μονάδα όταν η θερμοκρασία της διασταύρωσης υπερβαίνει το όριο — αποτρέποντας μόνιμη ζημιά από ανεπαρκή ψύξη ή παρατεταμένη υπερφόρτωση.

Έξοδος αισθητήρα θερμοκρασίας:Ένα ξεχωριστό σήμα εξόδου αναλογικής θερμοκρασίας επιτρέπει στον κεντρικό ελεγκτή να παρακολουθεί τη θερμική κατάσταση της μονάδας σε πραγματικό χρόνο — επιτρέποντας στο σύστημα μετάδοσης κίνησης να μειώνει προληπτικά το ρεύμα εξόδου ή τη συχνότητα PWM προτού επιτευχθεί το όριο προστασίας.

Εφαρμογές

Μικροί σερβομηχανισμοί:Συμπαγείς σερβοενισχυτές για αξεσουάρ ρομπότ, στάδια τοποθέτησης ακριβείας και κινητήρες άξονα εργαλειομηχανών σε χαμηλότερα επίπεδα ισχύος — όπου η ονομαστική τιμή 20A / 600V και το συμπαγές πακέτο P633A επιτρέπουν σχεδιασμούς σερβομηχανικής κίνησης με οικονομία χώρου.

Μετατροπείς αντλίας και ανεμιστήρα:Μικρές βιομηχανικές αντλίες, μηχανισμοί κίνησης ανεμιστήρων HVAC και ελεγκτές ανεμιστήρων συστήματος ψύξης στην κατηγορία κάτω των 5 kW — όπου η συμπαγής IPM απλοποιεί τη σχεδίαση του μετατροπέα με ενσωματωμένη κίνηση και προστασία πύλης.

Κινητήρες κινητήρων συσκευής:Μετατροπείς κινητήρα πλυντηρίων ρούχων, κινητήρες συμπιεστών κλιματιστικών και ελεγκτές κινητήρα ψυγείου — η κατηγορία 600V / 20A εξυπηρετεί το κύριο στοιχείο μεταγωγής στους μετατροπείς οικιακών συσκευών.

Άξονες βιομηχανικού αυτοματισμού:Κινητές αξόνων χαμηλής ισχύος σε εξοπλισμό αυτοματισμού πολλαπλών αξόνων, συστήματα εντοπισμού θέσης μεταφορέων και κινητήρες μηχανών μικρής συναρμολόγησης.

Μικρο-μετατροπείς ανανεώσιμων πηγών ενέργειας:Σχέδια μικρού φωτοβολταϊκού μικρο-μετατροπέα που μετατρέπουν την έξοδο DC μεμονωμένου ηλιακού πάνελ σε AC συχνότητας δικτύου.

FAQ

Ε1: Πώς διαφέρει το 6MBP20JB-060 "Small IPM" από τις τυπικές μονάδες 6MBP σε υψηλότερα ρεύματα;

Η ονομασία "Small IPM" προσδιορίζει το συμπαγές πακέτο P633A — φυσικά μικρότερο από το τυπικό περίβλημα των 6MBP που χρησιμοποιείται στα 50A και άνω. Ηλεκτρικά, ισχύουν τα ίδια χαρακτηριστικά ενσωματωμένης μονάδας πύλης και προστασίας — η διαφορά είναι το μέγεθος της συσκευασίας και η τρέχουσα κατηγορία (20A για συμπαγείς εφαρμογές έναντι 50A+ για μεγαλύτερες μονάδες δίσκου). Το μικρότερο πακέτο απαιτεί προσεκτική διάταξη PCB για να χειριστεί τη θερμική διάχυση μέσα στο μικρότερο αποτύπωμα.

Ε2: Ποια συχνότητα φορέα PWM μπορεί να υποστηρίξει το 6MBP20JB-060;

Τα Fuji IPM έβδομης γενιάς στην κατηγορία 20A υποστηρίζουν συχνότητες φέροντος PWM έως 15–20 kHz — επιτρέποντας πιο αθόρυβη λειτουργία του κινητήρα (πάνω από την ακουστική συχνότητα) και λεπτότερο έλεγχο κυματισμού ρεύματος. Η υψηλότερη φέρουσα συχνότητα αυξάνει τις απώλειες μεταγωγής. επιβεβαιώστε ότι ο θερμικός σχεδιασμός μπορεί να χειριστεί την αυξημένη απαγωγή ισχύος στην επιλεγμένη συχνότητα φορέα. Οι περισσότερες εφαρμογές κίνησης μικρών κινητήρων χρησιμοποιούν συχνότητα φορέα 8–16 kHz με το IPM της σειράς JB.

Ε3: Τι τροφοδοτικό μονάδας πύλης απαιτεί το 6MBP20JB-060;

Το Small IPM της σειράς JB απαιτεί χωριστή τροφοδοσία για τον οδηγό πύλης — θετική παροχή για ενεργοποίηση IGBT και αρνητική παροχή για απενεργοποίηση και ενεργό σφιγκτήρα. Η τυπική παροχή πύλης είναι +15V / -8V έως -10V. Το ακριβές εύρος τάσης τροφοδοσίας επιβεβαιώνεται από το εγχειρίδιο εφαρμογής 6MBP20JB-060. Η λειτουργία εκτός του καθορισμένου εύρους κινδυνεύει να υποβαθμιστεί η απόδοση της μονάδας πύλης ή να ενεργοποιηθεί το κλείδωμα UV.

Ε4: Ποια είναι η διαδικασία επαναφοράς σφαλμάτων για το 6MBP20JB-060 μετά από ένα συμβάν προστασίας;

Αφού ενεργοποιηθεί η προστασία του IPM (OC, UV ή OT), η ακίδα εξόδου σφάλματος υποδεικνύει την κατάσταση σφάλματος. Για επαναφορά: αφαιρέστε πρώτα την κατάσταση σφάλματος (διαγράψτε την αιτία υπερέντασης, επαναφέρετε την τάση τροφοδοσίας της πύλης ή αφήστε τη μονάδα να κρυώσει κάτω από το όριο). Στη συνέχεια, εφαρμόστε έναν παλμό επαναφοράς — συνήθως μια σύντομη μετάβαση από χαμηλό σε υψηλό στην είσοδο επαναφοράς σφάλματος — για να ενεργοποιήσετε ξανά την έξοδο της μονάδας πύλης. Το σφάλμα δεν μπορεί να διορθωθεί μόνο με την είσοδο PWM. απαιτείται θετική ενέργεια επαναφοράς.
