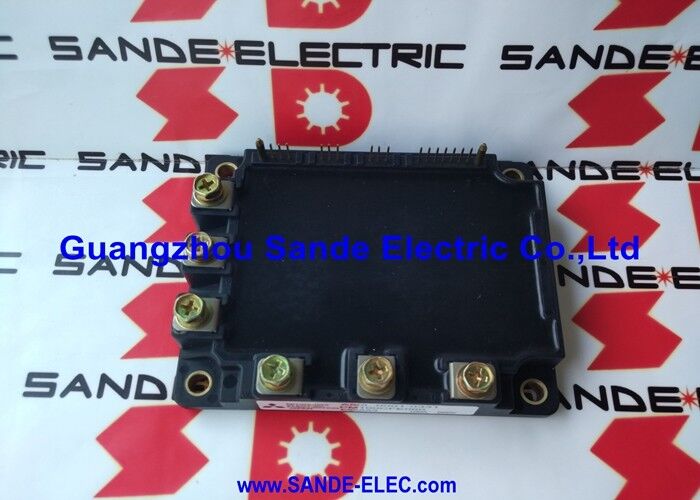

Fanuc High Power IGBT Module A50L00010304 6MBP50NA060 OEM

A50L-0001-0304∙ FANUC Fuji IGBT Power Block 50A / 600V / 6MBP50RA060-01 / RA Series IPM / CNC Servo Drive Εναλλακτικό

Α50L-0001-0304 Η IPM της σειράς 50A RA στις μονάδες FANUC

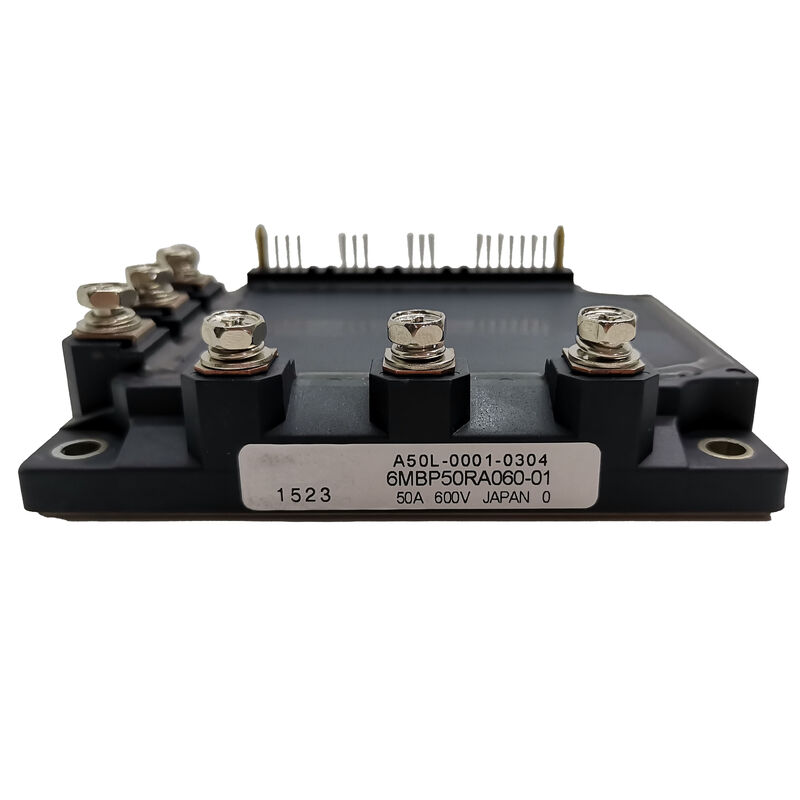

Το A50L-0001-0304 είναι η ονομασία της FANUC για το Fuji Electric 6MBP50RA060-01 ∙ μια πρώτης γενιάς RA-series Intelligent Power Module σε 50A και 600V.Χρησιμοποιείται ως στοιχείο διακόπτη ισχύος στις μονάδες κίνησης FANUC AC servo και spindle amplifier, όπου σχηματίζει τη γέφυρα μετατροπέα τριών φάσεων που μετατρέπει την συνεχής κίνηση σε ρεύμα κινητήρα μεταβλητής συχνότητας.

Το 6MBP50RA060-01 χρησιμοποιεί τη διαμόρφωση έξι πακέτων της Fuji ∙ έξι IGBT τρανζίστορες συν έξι ελεύθερες διόδους που σχηματίζουν μια πλήρη τρισδιάστατη γέφυρα σε ένα ενιαίο περίβλημα τοποθέτησης πάνελ.Η ονομασία RA ταυτοποιεί αυτό ως την πρώτη γενιά της σειράς RA IPM της Fuji, η οποία αργότερα αντικαταστάθηκε από τις παραλλαγές της σειράς RA δεύτερης και τρίτης γενιάς RTA και RTF.

Βασικές προδιαγραφές

Α50L-0001-0304 έναντι Α50L-0001-0327 ∆ιαδεσμευόμενη οικογένεια 50A

Δύο προϊόντα της σειράς FANUC A50L μοιράζονται την κατηγορία 50A / 600V, αλλά χρησιμοποιούν διαφορετικές γενιές μονάδων Fuji:

Και οι δύο εξυπηρετούν θέσεις 50A στις μονάδες FANUC, αλλά δεν είναι εναλλάξιμες με διαφορετικές φυσικές μορφές, διάταξη συνδέσμων και μηχανικές διαστάσεις.Επιβεβαιώστε από την ειδική τεκμηρίωση συντήρησης της μονάδας FANUC ποιο αριθμό μέρους ισχύει.

Εφαρμογές

Υπηρεσιακοί ενισχυτές FANUC AC:αλφα και συναφείς μονάδες ενισχυτών FANUC που χρησιμοποιούν μονάδες IPM κλάσης 50A για άξονες που απαιτούν ροπή μέσης κλίμακας ∆ κινητήρες άξονα κέντρου επεξεργασίας, διασταυρούμενες κινητήρες κέντρου στροφής και κινητήρες πύργουκαι τροχοφόρες κεφαλές αλέτριων μηχανών.

Μεταβλητές αγωγών FANUC:Μονάδες κίνησης αγωγού εναλλασσόμενου ρεύματος στην κατηγορία μεσαίας ισχύος ∙ αγωγούς κέντρου επεξεργασίας στην περιοχή 3,7­7,5 kW σε παροχή 200V ή αναλογικά υψηλότερη ισχύ σε 400V.

Συστήματα κίνησης μηχανών εργαλείων CNC:Η πλήρης γκάμα εξοπλισμού CNC της FANUC που χρησιμοποιεί τις προδιαγραφές του διαμέτρου A50L-0001-0304 από τα κέντρα επεξεργασίας και τα κέντρα στροφής έως τις μηχανές άλεσης και τον εξοπλισμό EDM.

Εργατικά ρομπότ σερβοκινητήρες:Μονάδες servo-driving ρομπότ FANUC που χρησιμοποιούν την ίδια κατηγορία IPM power block για τις μονάδες drive αγώνου σε ρομπότ μεσαίου ωφέλιμου φορτίου.

Γενικές ερωτήσεις

Ε1: Ποιο συναγερμό FANUC δείχνει ότι η A50L-0001-0304 χρειάζεται αντικατάσταση;

Η προειδοποίηση FANUC 12 (ή οι ειδικές για τον άξονα παραλλαγές 12.1, 12.2) υποδηλώνει σφάλμα IPM ή σφάλμα μονάδας τροφοδοσίας που δημιουργείται όταν ενεργοποιείται η εσωτερική προστασία της μονάδας ή όταν η πλατφόρμα ελέγχου της μονάδας ανιχνεύει σφάλμα υλικού στο στάδιο τροφοδοσίας.Προτού καταδικάσω το A50L-0001-0304, να επαληθεύσει την αντίσταση μονόληψης του κινητήρα και τη συνέχεια του καλωδίου εξόδου

Ε2: Ποια είναι η διαφορά μεταξύ της σειράς RA (A50L-0001-0304) και των μεταγενέστερων παραλλαγών της σειράς RA;

Η σειρά RA (6MBP50RA060-01) είναι η πρώτη γενιά Fuji RA IPM.και της σειράς RTF ενσωματώθηκαν ενημερωμένα τσιπ IGBT με χαμηλότερες απώλειες μετάδοσης και βελτιωμένες λειτουργίες προστασίας, διατηρώντας παράλληλα τις ίδιες διαστάσεις συσκευασίας και διεπαφήΟι διαφορετικές ονομασίες επιθέσεων (#S, #S2, κλπ.) στους αριθμούς εξαρτημάτων FANUC προσδιορίζουν ποια γενιά μονάδας Fuji παρέχεται.

Ε3: Πώς συγκρίνεται το A50L-0001-0304 (50A) με το A50L-0001-0305 (75A) για την επιλογή των κινητήρων FANUC;

Το A50L-0001-0304 (Fuji 6MBP50RA060-01) είναι 50A ′′ για θέσεις σερβο και σφινδάλων χαμηλότερης ισχύος.Το A50L-0001-0305 (Fuji 7MBP75RA060-01) είναι 75A με μορφή 7 πακέτων, συμπεριλαμβανομένου ενός ενσωματωμένου φρένου IGBT για θέσεις μεγαλύτερης ισχύος σφινδέλου και servo. Ποτέ μην υποκαθιστάτε μεταξύ των τάξεων ρεύματος· η μονάδα υψηλότερου ρεύματος δεν παρέχει πρόσθετο όφελος απόδοσης σε θέση χαμηλότερου ρεύματος κίνησης,και οι διεπαφές PCB και οι θερμικοί σχεδιασμοί ταιριάζουν με τις ειδικές προδιαγραφές της μονάδας.

Ε4: Ποιες απαιτήσεις θερμικής διεπαφής ισχύουν για την εγκατάσταση τοποθέτησης πάνελ A50L-0001-0304;

Η πλάκα βάσης της μονάδας έρχεται σε επαφή με τον εσωτερικό απορροφητήρα θερμότητας της μονάδας κίνησης.Χρησιμοποιείστε στερεοδευτικά στοιχεία τοποθέτησης με ροπή σύμφωνα με τις προδιαγραφές του εγχειριδίου λειτουργίας FANUCΣε συνεχή λειτουργία 50A σε τροφοδοσία με ελεγχόμενο κινητήρα,η ανεπαρκής θερμική επαφή είναι η κύρια αιτία πρόωρης βλάβης IPM .
