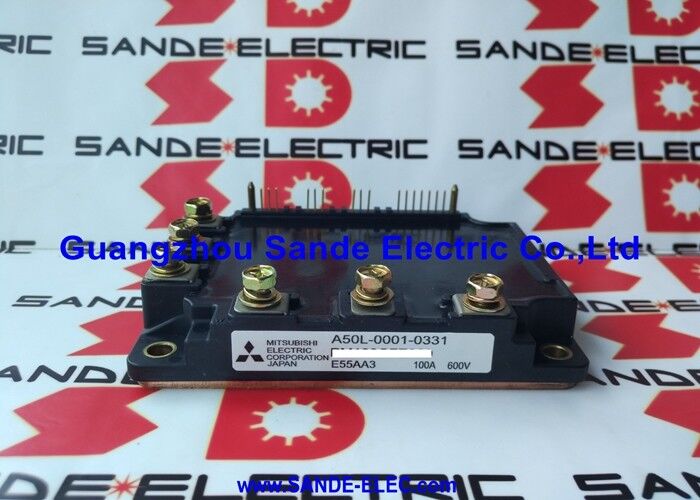

OEM MITSUBISHI Leistungs Transistor PM100CFE060 A50L-0001-0331

A50L-0001-0331 | Μονάδα τρανζίστορ FANUC — 100A / 600V / CNC Ανταλλακτικό Servo και Spindle Drive

Μονάδα μεταγωγής ισχύος 100A για συστήματα μετάδοσης κίνησης FANUC

Το A50L-0001-0331 είναι μια μονάδα τρανζίστορ 100A, 600V για συστήματα μετάδοσης κίνησης CNC FANUC — το στοιχείο μεταγωγής ισχύος στο στάδιο του μετατροπέα της μονάδας. Στα 100A, αυτή η μονάδα καταλαμβάνει το υψηλότερο άκρο της σειράς μονάδων μετάδοσης κίνησης FANUC A50L, καλύπτοντας θέσεις ατράκτου και σερβομηχανισμού που απαιτούν μεγαλύτερη χωρητικότητα ρεύματος από τις μονάδες κλάσης 50Α και 75Α που χρησιμοποιούνται σε μικρότερες διαμορφώσεις μετάδοσης κίνησης.

Οι μονάδες τρανζίστορ της σειράς FANUC A50L φιλοξενούν τον ημιαγωγό μεταγωγής ισχύος — IGBT ή διάταξη τρανζίστορ — που μετατρέπει το δίαυλο DC της μονάδας στην τριφασική έξοδο μεταβλητής συχνότητας που οδηγεί τον κινητήρα AC. Η μονάδα είναι τοποθετημένη στο εσωτερικό του πλαισίου μετάδοσης κίνησης, είναι τοποθετημένη στην εσωτερική ψύκτρα και συνδέεται με την πλακέτα σήματος της μονάδας μέσω της διεπαφής ελέγχου της.

Βασικές πληροφορίες προϊόντος

Ρόλος Power Stage στην Αρχιτεκτονική Δίσκου FANUC

Η μονάδα τρανζίστορ A50L-0001-0331 βρίσκεται στο όριο μετατροπής ισχύος στη μονάδα FANUC:

Λαμβάνει:Σήματα μεταγωγής PWM από τον πίνακα ελέγχου της μονάδας — εντολές πύλης λογικού επιπέδου που καθορίζουν ποια τρανζίστορ ενεργοποιούνται και σβήνουν ανά πάσα στιγμή.

Έξοδοι:Τριφασικό AC μεταβλητής συχνότητας, μεταβλητής τάσης στον κινητήρα — το αποτέλεσμα της μετατροπής του μοτίβου PWM του πίνακα ελέγχου σε πραγματικό ρεύμα κινητήρα.

Σύνδεση διαύλου DC:Οι ακροδέκτες ισχύος της μονάδας συνδέονται στον εσωτερικό δίαυλο DC της μονάδας (περίπου 280 V από 200 V AC ή 540 V από τροφοδοσία 400 V AC) και στους ακροδέκτες εξόδου του κινητήρα.

Σήμανση σφάλματος:Τα κυκλώματα προστασίας εντός της μονάδας (υπερένταση, υπερβολική θερμοκρασία) παράγουν σήματα σφάλματος πίσω στον πίνακα ελέγχου — ενεργοποιώντας συναγερμούς κίνησης που ειδοποιούν τον χειριστή CNC.

Εφαρμογές

Κέντρα κατεργασίας CNC:Κινητήρες άξονα και άξονα υψηλής ισχύος σε κάθετα κέντρα κατεργασίας, οριζόντια κέντρα μηχανικής κατεργασίας και κέντρα μηχανικής κατεργασίας 5 αξόνων εξοπλισμένα με συστήματα μετάδοσης κίνησης FANUC.

Κέντρα στροφής CNC:Κινητήρες ατράκτου για τόρνους CNC μεγάλης χωρητικότητας και κέντρα στροφής — όπου οι απαιτήσεις ισχύος του άξονα υπερβαίνουν τις δυνατότητες της μονάδας 75Α.

Μηχανές λείανσης CNC:Κίνηση ατράκτου με κεφαλή τροχού σε κυλινδρικές και επιφανειακές μηχανές λείανσης στην κατηγορία υψηλής ισχύος.

Βιομηχανικά ρομπότ:Ελεγκτές ρομπότ FANUC που χρησιμοποιούν σερβομηχανές κλάσης 100Α για τους κύριους άξονες ρομπότ μεγάλου ωφέλιμου φορτίου.

EDM σύρματος CNC και EDM βύθισης:Συστήματα μετάδοσης κίνησης υψηλής ισχύος για μηχανές EDM που χρησιμοποιούν συστήματα μετάδοσης κίνησης FANUC στην ανώτερη κατηγορία ισχύος.

FAQ

Ε1: Ποιοι συναγερμοί μονάδας FANUC υποδεικνύουν αστοχία της μονάδας τρανζίστορ A50L-0001-0331;

Ο συναγερμός FANUC 12 (βλάβη μονάδας ισχύος / υπερένταση) είναι η κύρια ένδειξη — εμφανίζεται στην ενεργοποίηση της μονάδας όταν ενεργοποιείται η εσωτερική προστασία της μονάδας ή κατά τη λειτουργία υπό μη κανονικές συνθήκες φορτίου. Επαληθεύστε τη μόνωση του κινητήρα και τη συνέχεια του καλωδίου εξόδου πριν καταδικάσετε τη μονάδα. Το A50L-0001-0331 είναι η πιθανή αιτία όταν περνούν οι έλεγχοι κινητήρα και καλωδίωσης αλλά ο συναγερμός παραμένει.

Ε2: Πώς σχετίζεται το A50L-0001-0331 (100A) με άλλες μονάδες A50L στην κατηγορία 600V;

Η σειρά A50L-0001 καλύπτει πολλαπλές κατηγορίες ρεύματος: 50A (A50L-0001-0304), 75A (A50L-0001-0305) και παραλλαγές υψηλότερου ρεύματος, συμπεριλαμβανομένης της 100A A50L-0001-0331. Οι μονάδες δεν είναι εναλλάξιμες — καθεμία ταιριάζει με την απαίτηση βαθμίδας ισχύος μιας συγκεκριμένης μονάδας μετάδοσης κίνησης. Επιβεβαιώνετε πάντα τη σωστή μονάδα από την τεκμηρίωση συντήρησης της μονάδας.

Ε3: Μπορεί το A50L-0001-0331 να αντικατασταθεί κατά τη λειτουργία με κινητήρα;

Όχι — Η αντικατάσταση της μονάδας τρανζίστορ απαιτεί την πλήρη απενεργοποίηση της μονάδας. Μετά την απομόνωση του δικτύου, βεβαιωθείτε ότι οι πυκνωτές του διαύλου DC της μονάδας έχουν αποφορτιστεί πλήρως (κάτω από 50 V) πριν αποκτήσετε πρόσβαση στο στάδιο ισχύος. Ο δίαυλος συνεχούς ρεύματος 600V διατηρεί τη θανατηφόρα τάση για αρκετά λεπτά μετά την απομάκρυνση από το δίκτυο — χρησιμοποιείτε πάντα έναν βαθμονομημένο μετρητή για να επιβεβαιώσετε την ασφαλή τάση πριν χειριστείτε εσωτερικά εξαρτήματα.

Ε4: Ποια θερμική προετοιμασία απαιτείται κατά την τοποθέτηση του A50L-0001-0331;

Καθαρίστε την επιφάνεια επαφής της ψύκτρας και εφαρμόστε ομοιόμορφα φρέσκο ​​θερμικό μείγμα διεπαφής στην πλάκα βάσης της μονάδας. Βίδες στερέωσης ροπής σύμφωνα με τις προδιαγραφές στο εγχειρίδιο συντήρησης ηλεκτροκινητήρα FANUC. Στα 100Α συνεχούς λειτουργίας, η σωστή θερμική προετοιμασία είναι κρίσιμη — η ανεπαρκής επαφή με την ψύκτρα μειώνει σημαντικά τη διάρκεια ζωής της μονάδας.
