6RI75G-160∙ Fuji Ηλεκτρική γέφυρα Διορθωτή Μονούλη ∙ 75A / 1600V / Τρι-Φάση Διοδίου Δύναμης / Βιομηχανική κίνηση Εισόδου Διορθωτή

Τριφογενής διορθωτής γέφυρας ∙ μετατροπή ρεύματος ρεύματος σε ρεύμα ρεύματος κατά την είσοδο του κινητήρα

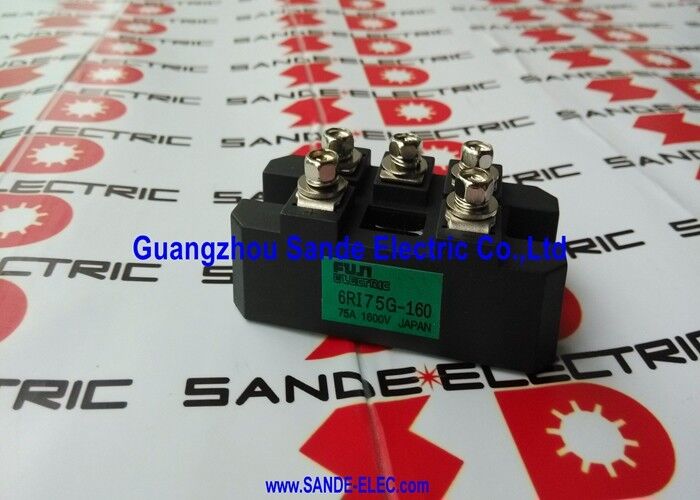

Το 6RI75G-160 είναι ένα Fuji Electric τριστάγοντα μοντέλο ευθυγραμμιστή γέφυρας το σύνολο διόδων ισχύος που αποτελεί το μπροστινό άκρο ενός κινητήρα μεταβλητής συχνότητας εναλλασσόμενης ροής,Μετατροπή της τριστάσης τροφοδοσίας ηλεκτρικού ρεύματος με εναλλασσόμενο ρεύμα στην καμινάδα συνεχούς ρεύματος που τροφοδοτεί το στάδιο μετατροπέα IGBT της κίνησης.

Σε μια τυποποιημένη βιομηχανική αρχιτεκτονική VFD, η τροφοδοσία εναλλασσόμενου ρεύματος περνά πρώτα από τη γέφυρα ευθυγραμμιστή πριν από το λεωφορείο συνεχούς ρεύματος. The 6RI75G-160's six silicon power diodes are arranged in a three-phase full-wave bridge configuration — six diodes (two per phase — one upper and one lower) produce a six-pulse rectified DC output from the three-phase AC input.

Βασικές προδιαγραφές

Μονάδα Διοδίου Δύναμης έναντι Μονάδας IGBT

Το 6RI75G-160 είναι ένα παθητικό μοντέλο ευθυγραμμιστή, που περιέχει μόνο διόδους ισχύος πυριτίου, όχι IGBTs.

Παθητική λειτουργία:Οι διόδοι διεξάγουν αυτόματα όταν προσανατολίζονται προς τα εμπρός, χωρίς σήματα κίνησης πύλης, χωρίς ηλεκτρονικά ελέγχου, χωρίς κυκλώματα προστασίας.Η ενέργεια ρέει μέσω της διόδου όταν η άνοδος είναι πιο θετική από την κάθοδοΤο φάρμακο μπλοκάρει προς την αντίθετη κατεύθυνση.

Μη ελεγχόμενη διόρθωση:Το 6RI75G-160 παράγει σταθερή τάση εξόδου συνεχούς ρεύματος που καθορίζεται από την τάση εισόδου ∆υστυχώς περίπου 1,35 × Vline ((rms) για μια τριστάση γέφυρα.Η τάση του συνεχούς ρεύματος δεν μπορεί να ρυθμιστεί μέσω της μονάδας ευθυγραμμισμού.

Υψηλή αξιοπιστία:Οι παθητικές διόδους δεν έχουν ενεργά συστατικά που να αποτυγχάνουν από προβλήματα με την κίνηση πύλης, κλειδώματα χαμηλής τάσης ή λάθη ηλεκτρονικών συστημάτων.μακροχρόνια διάρκεια ζωής του συστατικού ̇ οι ενότητες ευθυγραμμιστή σε καλά συντηρημένες μονάδες κίνησης συχνά υπερνικούν τις ενότητες IGBT με σημαντικό περιθώριο.

Εφαρμογές

Μεταβλητές συχνοτήτων:Η κύρια εφαρμογή είναι ο ευθυγραμμιστής εισόδου των βιομηχανικών VFD της κατηγορίας 15 37 kW από τροφοδοσία 400 V ή 22 55 kW από τροφοδοσία 690 V.Το 6RI75G-160 μετατρέπει το δίκτυο AC στο λεωφορείο DC που τροφοδοτεί τον μετατροπέα IGBT.

Δοκιμαστές σειράς ABB ACS600:Ο 6RI75G-160 επιβεβαιώνεται ως η μονάδα ευθυγραμμιστή που χρησιμοποιείται στις μονάδες μεταβλητής ταχύτητας ABB ACS600 ∙ μια ευρέως χρησιμοποιούμενη σειρά βιομηχανικών μονάδων για τον έλεγχο αντλίας, ανεμιστήρα και κινητήρα διαδικασίας.

Εργατικά συστήματα παροχής τροφοδοσίας:Some FANUC and other CNC drive systems use a separate rectifier module in the power supply section to supply the DC bus for multiple servo axes — the 75A / 1600V class covers mid-range servo drive systems.

Ηλεκτρονικές πηγές ρεύματος συνεχούς για βιομηχανικές διαδικασίες:Μεγάλες ρυθμιζόμενες πηγές συνεχούς ενέργειας για ηλεκτροχημικές διεργασίες, ηλεκτροπληγήση,και βιομηχανική φόρτιση μπαταριών ̇ όπου η τριστάσια γέφυρα παρέχει ομαλή έξοδο συνεχούς ρεύματος για το στάδιο ρύθμισης προς τα κάτω.

Προσωρινά άκρα του ευθυγραμμιστή UPS:Some industrial UPS architectures use a diode rectifier front end to charge the battery from the AC supply — the 6RI75G-160's 1600V rating provides headroom for the battery charger's elevated DC voltage.

Μηχανές για την κατασκευή καραβιών και ανελκυστήρωνΣυστήματα κίνησης γερανού με ξεχωριστά στάδια ευθυγραμμιστή και μετατροπέα. Το 6RI75G-160 τροφοδοτεί το λεωφορείο συνεχούς ρεύματος για τους μετατροπέες ανύψωσης και μετατροπέα κινητήρα.

Γενικές ερωτήσεις

Ε1: Πώς διαγιγνώσκεται μια αποτυχημένη μονάδα ευθυγράμμισης 6RI75G-160;

Μια αποτυχημένη δίοδος στη γέφυρα παράγει ένα χαρακτηριστικό μοτίβο: ένα λείποντα εξα-επιταχών κύμα συχνοτήτων συστατικό στην έξοδο συνεχούς ρεύματος (η έξοδος έχει μόνο 3-επιταχών κύμα αντί για 6-επιταχών),Η τάση του συνεχούς ρεύματος είναι χαμηλότερη από την αναμενόμενηΜετρώντας την αντίσταση της διασύνδεσης του διόδου και στις δύο κατευθύνσεις με την καύση του συνεχούς ρεύματος ∙ ένας διόδος με συντόμευση δείχνει σχεδόν μηδενική αντίσταση και στις δύο κατευθύνσεις.μια ανοιχτή δίοδος δείχνει υψηλή αντίσταση και στις δύο κατευθύνσεις.

Ε2: Η μονάδα ευθυγραμμιστή 6RI75G-160 απαιτεί κάποια κίνηση πύλης ή σήματα ελέγχου;

Όχι, οι μονάδες διόδων ισχύος είναι εντελώς παθητικές, απαιτούν μόνο σωστή μηχανική τοποθέτηση με θερμική σύνθεση διεπαφής.ορθές συνδέσεις τερματικών τροφοδοτήσεων (τρία τερματικά εισόδου εναλλασσόμενου ρεύματος και δύο τερματικά εξόδου συνεχούς ρεύματος)Δεν συνδέονται στο μοντέλο ευθυγραμμιστή κανένα κύκλωμα κίνησης πύλης, πηγές ηλεκτρικής ενέργειας ελέγχου ή καλώδια σήματος.

Ε3: Ποια είναι η τυπική τάση εξόδου συνεχούς ρεύματος από το 6RI75G-160 από τροφοδοσία 400V AC;

Για μια άβαρη τριστάσια γέφυρα πλήρους κύματος από 400V αγωγό-αγωγό εναλλασσόμενου ρεύματος: VDC ≈ 1,35 × 400V = 540V ονομαστικό συνεχές ρεύμα.η τυπική τάση λειτουργίας της συνεχούς τάσης της λεωφορείας σε βιομηχανική κίνηση 400 V είναι 530 ̇ 560 V συνεχούς τάσηςΑπό 480V AC: περίπου 648V DC χωρίς φορτίο.

Ε4: Ποιες θερμικές διασυνδέσεις και προφυλάξεις τοποθέτησης ισχύουν για την εγκατάσταση 6RI75G-160;

Η πλάκα βάσης πρέπει να έρχεται σε επαφή με τον απορροφητήρα με καθαρή, ομοιόμορφη θερμική σύνθεση διεπαφής για την επίτευξη ονομαστικής θερμικής αντοχής.ίση στρώση που καλύπτει ολόκληρη την επιφάνεια της πλάκας βάσης ̇ τόσο η ανεπαρκής σύνθεση όσο και η υπερβολική σύνθεση αυξάνουν τη θερμική αντοχή- Η ροπή των βιδών τοποθέτησης είναι σύμφωνη με τις προδιαγραφές Fuji (συνήθως 2·4 N·m για αυτή την κατηγορία μονάδων).Ελέγξτε αν η θερμική αντίσταση του ψυγείου είναι επαρκής για το ρεύμα λειτουργίας 75A και την θερμοκρασία περιβάλλοντος πριν από την επαναχρηματοδότηση.
