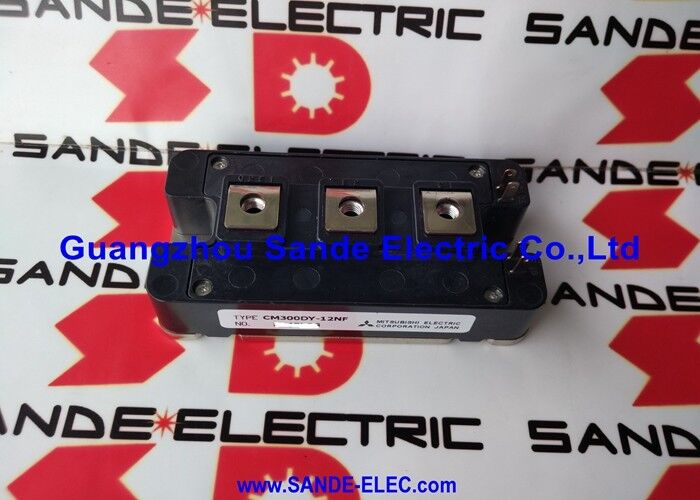

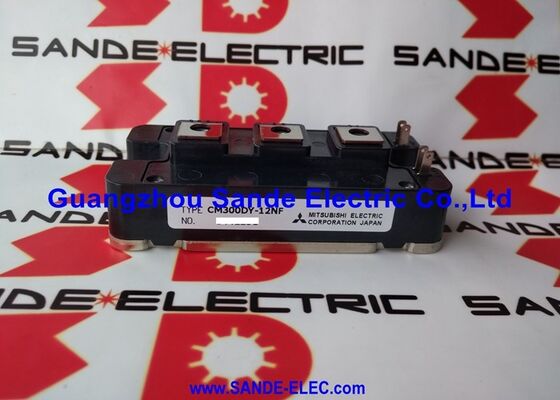

Μοντέλο ισχύος IGBT της Mitsubishi CM300DY-12NF CM300DY12NF CM3OODY-12NF

CM300DY-12NF | Powerex Dual IGBTMOD™ NF-Series — 300A / 600V / Half Bridge / Super-Fast FWDi / Βιομηχανική μετατροπή ισχύος

Διπλό IGBTMOD — Οικοδομικό τετράγωνο μισής γέφυρας

Το CM300DY-12NF είναι μια μισή γέφυρα — δύο τρανζίστορ IGBT σε σειρά που σχηματίζουν ένα σκέλος φάσης ενός τριφασικού μετατροπέα. Όπου η μορφή έξι πακέτων (όπως το Fuji 6MBP) ενσωματώνει και τα τρία σκέλη φάσης σε μία μονάδα, το CM300DY-12NF παρέχει ένα σκέλος φάσης κάθε φορά — τρεις μονάδες CM300DY-12NF δημιουργούν μια πλήρη τριφασική γέφυρα.

Ανώτερο IGBT (υψηλή πλευρά):Εναλλάσσει τη σύνδεση θετικού διαύλου DC στην έξοδο φάσης του κινητήρα.

Χαμηλότερο IGBT (χαμηλή πλευρά):Αλλάζει την έξοδο της φάσης του κινητήρα στην αρνητική επιστροφή διαύλου DC.

Κάθε IGBT έχει μια αντίστροφη συνδεδεμένη δίοδο ελεύθερου τροχού (FWDi) εξαιρετικά γρήγορης ανάκτησης — παρέχοντας τη διαδρομή ρεύματος επιστροφής για φορτία επαγωγικού κινητήρα όταν το IGBT είναι απενεργοποιημένο.

Βασικές Προδιαγραφές

Εφαρμογές

Βιομηχανικοί κινητήρες:Ηλεκτροκινητήρες μεταβλητής συχνότητας για επαγωγικούς κινητήρες κατηγορίας 37–75 kW από τροφοδοσία 400 V — η ​​μονάδα μισής γέφυρας 300A / 600 V παρέχει ένα σκέλος φάσης ανά μονάδα, με τρεις μονάδες να ολοκληρώνουν τον πλήρη τριφασικό μετατροπέα.

Βιομηχανικοί μετατροπείς:Μετατροπή DC σε AC για αδιάλειπτα τροφοδοτικά (UPS), φίλτρα ενεργού ισχύος και συστήματα μετατροπέων σύνδεσης δικτύου σε βιομηχανικές και εμπορικές εγκαταστάσεις.

Τροφοδοτικά υψηλής ισχύος σε λειτουργία διακόπτη:Μεγάλα σχέδια SMPS για βιομηχανικές ηλεκτροχημικές διεργασίες, εξοπλισμό πλάσματος και εξοπλισμό κατασκευής ημιαγωγών — όπου το συνεχές ρεύμα 300A του CM300DY-12NF επιτρέπει τη μετατροπή DC υψηλής ισχύος.

Μετατροπείς έλξης:Βοηθητικές μετατροπείς σιδηροδρομικών οχημάτων και συστήματα κίνησης βιομηχανικών οχημάτων που απαιτούν μεταγωγή κατηγορίας 300Α.

Ανανεώσιμες πηγές ενέργειας:Στάδια μετατροπέα ανεμογεννητριών και σχέδια ηλιακών μετατροπέων σε κλίμακα χρησιμότητας που απαιτούν αξιόπιστη ικανότητα μεταγωγής κατηγορίας 600V, 300Α.

Συγκόλληση και κοπή πλάσματος:Τροφοδοτικά συγκόλλησης με βάση αναστροφείς και συστήματα κοπής πλάσματος — όπου η γρήγορη εναλλαγή της μονάδας επιτρέπει την αποτελεσματική λειτουργία του μετατροπέα υψηλής συχνότητας.

Εφαρμογές παλμών υψηλής τάσης:Η δυνατότητα μπλοκαρίσματος 600V και μεταγωγής 300A του CM300DY-12NF έχει επίσης εφαρμοστεί σε συστήματα παλμικής ισχύος για εφαρμογές επιστημονικής και βιομηχανικής έρευνας.

FAQ

Ε1: Πόσες μονάδες CM300DY-12NF χρειάζονται για την κατασκευή ενός πλήρους τριφασικού μετατροπέα;

Τρεις μονάδες — μία ανά σκέλος φάσης (U, V, W). Κάθε CM300DY-12NF παρέχει τους άνω και κάτω διακόπτες IGBT για μία φάση εξόδου. Τρεις μονάδες είναι παράλληλες στις συνδέσεις διαύλου DC και φάσης εξόδου για να σχηματίσουν την πλήρη τριφασική γέφυρα. Αυτή η αρθρωτή προσέγγιση επιτρέπει την αντικατάσταση ανά φάση όταν αποτυγχάνει μόνο μία μονάδα, χωρίς να αντικατασταθεί ολόκληρη η γέφυρα.

Ε2: Ποια είναι η σημασία της εξαιρετικά γρήγορης ανάκτησης FWDi στο CM300DY-12NF;

Όταν ένα IGBT ενεργοποιείται, η συμπληρωματική δίοδος ελεύθερου τροχού που αγώγιζε ρεύμα επαγωγέα πρέπει να σταματήσει να αγώγει — αλλά μια δίοδος αργής ανάκτησης παράγει μια μεγάλη ακίδα του ρεύματος αντίστροφης ανάκτησης πριν φτάσει στην κατάσταση μπλοκαρίσματος. Αυτή η ακίδα ρέει μέσω του IGBT μεταγωγής, αυξάνοντας τις απώλειες μεταγωγής και δημιουργώντας θόρυβο EMC. Το FWDi εξαιρετικά γρήγορης ανάκτησης της σειράς NF ελαχιστοποιεί αυτή την αιχμή — μειώνοντας τις απώλειες και απλοποιώντας το φιλτράρισμα EMC σε σχέδια κίνησης κινητήρα.

Ε3: Ποια ροπή στερέωσης ισχύει για την εγκατάσταση πλαισίου CM300DY-12NF;

Το Powerex καθορίζει τη ροπή στερέωσης για τις βίδες πλάκας βάσης CM300DY-12NF — συνήθως 2–3 N·m για το υλικό στερέωσης της μονάδας. Η μειωμένη ροπή παράγει ανεπαρκή θερμική επαφή, αυξάνοντας το Rth(ch) και αυξάνοντας τη θερμοκρασία της διασταύρωσης σε ένα δεδομένο ρεύμα φορτίου. Η υπερβολική ροπή κινδυνεύει να ραγίσει το κεραμικό υπόστρωμα DCB. Επιβεβαιώστε από το φύλλο δεδομένων CM300DY-12NF για την ακριβή προδιαγραφή ροπής. Εφαρμόστε την ένωση θερμικής διεπαφής ομοιόμορφα πριν την τοποθέτηση.

Ε4: Μπορεί το CM300DY-12NF να λειτουργήσει παράλληλα για να αυξηθεί η τρέχουσα χωρητικότητα;

Η παράλληλη λειτουργία είναι δυνατή, αλλά απαιτεί ιδιαίτερη προσοχή στην τρέχουσα κοινή χρήση. IGBT με θετικό συντελεστή θερμοκρασίας VCE(sat) — το χαρακτηριστικό της σειράς NF — αυτοεξισορροπούνται θερμικά παράλληλα: μια μονάδα που λειτουργεί πιο ζεστά έχει υψηλότερο VCE(sat) και επομένως μεταφέρει αναλογικά λιγότερο ρεύμα. Ωστόσο, οι διαφορές της αδέσποτης επαγωγής στη διάταξη της ράβδου διαύλου μεταξύ των παράλληλων μονάδων προκαλούν δυναμική ανισορροπία του ρεύματος κατά τη μεταγωγή. Η παράλληλη λειτουργία IGBT απαιτεί συμμετρική διάταξη γραμμής διαύλου και ταιριασμένες μονάδες από την ίδια παρτίδα.
