FRD100CA120 - Μονάδα / Ηλεκτρονικό στοιχείο / Ημιαγωγός FRD100CA120 FRD1OOCA12O

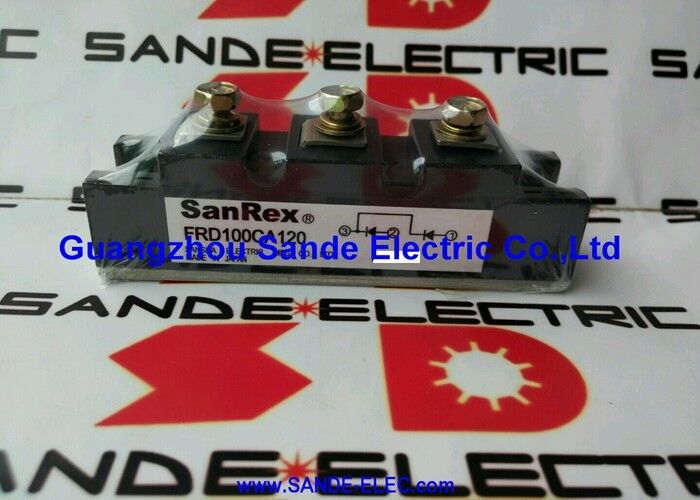

Sanrex FRD100CA120 | Δίοδος Ταχείας Ανάνηψης Μονάδα Ισχύος — 1200V Vrrm, 100A Ifa, 1.80V Πτώση Τάσης Εμπρόσθιας Οδήγησης, 16600A²s I²t, Απομονωμένη Βάση DCB, 2500V Απομόνωση

Επισκόπηση

Η Sanrex FRD100CA120 είναι μια μονάδα ισχύος διόδου ταχείας ανάνηψης 1200V / 100A — μία από τις καθιερωμένες προσφορές μονάδων διόδων υψηλού ρεύματος της Sanrex για τη βιομηχανική ηλεκτρονική ισχύ.

Στα κυκλώματα μετατροπής ισχύος, δεν είναι όλες οι δίοδοι ίδιες. Οι τυπικές δίοδοι ανορθωτή (σχεδιασμένες για ανόρθωση δικτύου 50/60Hz) αποθηκεύουν φορτίο στην επαφή τους όταν οδηγούνται προς τα εμπρός και το απελευθερώνουν ως αντίστροφο ρεύμα όταν η τάση πάνω τους αντιστρέφεται — ένα φαινόμενο που ονομάζεται αντίστροφη ανάνηψη.

Για αργή ανόρθωση σε συχνότητα δικτύου, αυτό το αντίστροφο ρεύμα ανάνηψης είναι σύντομο σε σχέση με τον χρόνο του κύκλου και έχει μικρή πρακτική συνέπεια.

Για κυκλώματα μεταγωγής υψηλής συχνότητας, όπου η εφαρμοζόμενη τάση αντιστρέφεται σε μικροδευτερόλεπτα, το αντίστροφο ρεύμα μιας διόδου αργής ανάνηψης μπορεί να είναι τόσο μεγάλο όσο το ρεύμα εμπρόσθιας οδήγησης και να διαρκεί αρκετά ώστε να βραχυκυκλώσει τη γραμμή τροφοδοσίας μέσω του διακόπτη, δημιουργώντας καταστροφικές αιχμές ρεύματος και διαχέοντας σημαντική ισχύ.

Οι δίοδοι ταχείας ανάνηψης κατασκευάζονται με διαφορετικές δομές ημιαγωγών — βελτιστοποιημένα προφίλ ντόπινγκ επαφής, στενά πλάτη βάσης και ελεγχόμενους χρόνους ζωής — για τη μείωση του αποθηκευμένου φορτίου και την επιτάχυνση της διαδικασίας αντίστροφης ανάνηψης.

Το αποτέλεσμα είναι μια δίοδος που σταματά να άγει προς την αντίστροφη κατεύθυνση σε ένα κλάσμα μικροδευτερολέπτου αντί για πολλαπλά μικροδευτερόλεπτα.

Η τάση αποκοπής 1200V της FRD100CA120 καλύπτει την τυπική τάση γραμμής DC 3-φασικών δικτύων 400VAC (με την περίπου 560VDC ανορθωμένη γραμμή συν περιθώριο μείωσης), και η ονομαστική τιμή ρεύματος 100A την τοποθετεί στην περιοχή εφαρμογών ελεύθερης κυκλοφορίας και ανορθωτών μεταβλητής συχνότητας μέσης ισχύος.

Η Sanrex (εταιρεία Shindengen) παράγει μονάδες ημιαγωγών ισχύος για βιομηχανικό αυτοματισμό από τη δεκαετία του 1970, και οι μονάδες διόδων της σειράς FRD αναγνωρίζονται στην κοινότητα συντήρησης οδηγών σερβοκινητήρων και μετατροπέων ως αξιόπιστα εξαρτήματα με προβλέψιμα ηλεκτρικά χαρακτηριστικά.

Η FRD100CA120 ταιριάζει σε τυπικά διεθνή αποτυπώματα πακέτων που χρησιμοποιούνται από τις Semikron, Infineon, Powerex και άλλους μεγάλους κατασκευαστές μονάδων — ένα πρακτικό πλεονέκτημα για τη συντήρηση συστημάτων όταν ο αρχικός τύπος μονάδας δεν είναι διαθέσιμος.

Βασικές Προδιαγραφές

Γιατί 1200V και 100A — Κατανόηση του Ορίου Εφαρμογής

Η ονομαστική τιμή 1200V Vrrm ορίζει τη μέγιστη τάση που μπλοκάρει η δίοδος όταν οδηγείται αντίστροφα χωρίς διάσπαση χιονοστιβάδας.

Σε ένα τριφασικό σύστημα 400VAC, η ανορθωμένη τάση γραμμής DC είναι περίπου 565VDC. Με τυπική μείωση ασφαλείας (η ονομαστική τάση της συσκευής πρέπει να είναι τουλάχιστον 1,5–2 φορές η εφαρμοζόμενη τάση αποκοπής σε κανονική λειτουργία, με επιπλέον περιθώριο για μεταβατικά φαινόμενα), τα 1200V είναι η κατάλληλη κλάση τάσης για συστήματα 400–480VAC.

Μια συσκευή 600V θα είχε ανεπαρκές περιθώριο για μεταβατικές υπέρτασεις που προκαλούνται από τη μεταγωγή φορτίου, σφάλματα γείωσης κινητήρα και διαταραχές γραμμής. Μια συσκευή 1700V παρέχει περισσότερο περιθώριο αλλά με υψηλότερο κόστος και συνήθως ελαφρώς υψηλότερη τάση εμπρόσθιας οδήγησης.

Η ονομαστική τιμή 100A Ifa — καθορισμένη σε θερμοκρασία περιβλήματος Tc = 78°C — ορίζει το συνεχές ρεύμα εμπρόσθιας οδήγησης που διαχειρίζεται η μονάδα χωρίς να υπερβαίνει το όριο θερμοκρασίας επαφής. Η συνθήκη θερμοκρασίας περιβλήματος είναι κρίσιμη: η ικανότητα ρεύματος μιας μονάδας διόδου εξαρτάται εξ ολοκλήρου από το πόσο καλά αφαιρείται η θερμότητά της.

Στο Tc = 78°C (μια θερμοκρασία περιβλήματος που απαιτεί επαρκή θερμική διαχείριση — ψύκτρα, υλικό θερμικής διεπαφής και επαρκή ψύξη αέρα ή υγρού), η δίοδος άγει 100A συνεχώς.

Εάν η θερμοκρασία περιβλήματος αυξηθεί πάνω από 78°C λόγω ανεπαρκούς ψύξης, το ονομαστικό ρεύμα πρέπει να μειωθεί σύμφωνα με την καμπύλη μείωσης της μονάδας.

Το Ifsm των 2000A ορίζει την ικανότητα της μονάδας να επιβιώσει από ένα βραχύβιο ρεύμα σφάλματος — για παράδειγμα, την εκφόρτιση μιας μεγάλης τράπεζας πυκνωτών γραμμής DC μέσω ενός ελαττωματικού διακόπτη σε έναν μετατροπέα κίνησης. Το I²t των 16.600A²s είναι το όριο απορρόφησης ενέργειας που μπορεί να αντέξει η δίοδος χωρίς καταστροφή — χρησιμοποιείται για την επιλογή της κατάλληλης ασφάλειας για προστασία από υπερβολικό ρεύμα.

Τεχνολογία DCB — Τι Κάνει τη Μονάδα Αξιόπιστη

Το υπόστρωμα DCB (Direct Copper Bonded) είναι η βάση της αξιοπιστίας της μονάδας. Σε μια μονάδα ημιαγωγών ισχύος, η πλάκα πυριτίου παράγει θερμότητα κατά τη διεξαγωγή, και αυτή η θερμότητα πρέπει να ρέει μέσω του υποστρώματος στην πλάκα βάσης και στη συνέχεια στην ψύκτρα.

Οποιαδήποτε θερμική αντίσταση σε αυτή τη διαδρομή αυξάνει τη θερμοκρασία επαφής για μια δεδομένη διάχυση ισχύος.

Το υπόστρωμα DCB συνδέει στρώματα χαλκού απευθείας σε ένα κεραμικό μονωτή (συνήθως αλουμίνα Al₂O₃ ή νιτρίδιο αλουμινίου AlN) χρησιμοποιώντας μια διαδικασία διάχυσης υψηλής θερμοκρασίας, δημιουργώντας μια μεταλλουργική σύνδεση — όχι συγκόλληση, όχι κόλλα — μεταξύ του χαλκού και του κεραμικού.

Αυτή η άμεση σύνδεση έχει χαμηλότερη θερμική αντίσταση και καλύτερη αντοχή στην κόπωση από θερμικούς κύκλους από παλαιότερα υποστρώματα κεραμικών συγκολλημένα με συγκόλληση ή εποξική κόλλα.

Καθώς η μονάδα θερμαίνεται και ψύχεται μέσω πολλών κύκλων λειτουργίας κατά τη διάρκεια ετών υπηρεσίας, το υπόστρωμα DCB διατηρεί τη θερμική του σύνδεση, ενώ οι δομές συγκολλημένες με συγκόλληση μπορούν να αναπτύξουν κενά και διαχωρισμούς που αυξάνουν τη θερμική αντίσταση και τελικά προκαλούν πρόωρη αστοχία.

Το υπόστρωμα DCB παρέχει επίσης την απομόνωση 2500V μεταξύ των συσκευών ημιαγωγών (που λειτουργούν στο δυναμικό της γραμμής DC) και της πλάκας βάσης (που είναι τοποθετημένη στην ψύκτρα, συνήθως στο δυναμικό γείωσης στο σύστημα).

Αυτή η απομόνωση επιτρέπει στη μονάδα να τοποθετηθεί απευθείας σε μεταλλική ψύκτρα χωρίς πρόσθετο μονωτικό επίθεμα στις περισσότερες εγκαταστάσεις.

Εφαρμογές Διόδων Ταχείας Ανάνηψης σε Συστήματα Οδήγησης Κινητήρων

Οι τυπικές εφαρμογές της FRD100CA120 στην ηλεκτρονική ισχύ μετατροπέων μεταβλητής συχνότητας και οδηγών σερβοκινητήρων περιλαμβάνουν διάφορες διακριτές θέσεις κυκλώματος:

Δίοδοι ελεύθερης κυκλοφορίας στη γέφυρα μετατροπέα: Σε έναν τριφασικό μετατροπέα PWM, κάθε διακόπτης IGBT συνδυάζεται με μια δίοδο ελεύθερης κυκλοφορίας (αντιπαράλληλη). Όταν ο διακόπτης IGBT απενεργοποιείται κατά τη λειτουργία PWM, το επαγωγικό ρεύμα του κινητήρα συνεχίζει να ρέει μέσω της διόδου ελεύθερης κυκλοφορίας μέχρι το επόμενο συμβάν μεταγωγής.

Αυτές οι δίοδοι πρέπει να ανανήψουν γρήγορα από την κατάσταση διεξαγωγής προς τα εμπρός όταν ο IGBT ενεργοποιείται ξανά — εάν η ανάνηψή τους είναι αργή, το αντίστροφο ρεύμα ρέει μέσω του IGBT για τη διάρκεια της ανάνηψης, αυξάνοντας τις απώλειες μεταγωγής και την καταπόνηση του IGBT.

Η ταχεία ανάνηψη είναι επομένως μια βασική απαίτηση για τις διόδους ελεύθερης κυκλοφορίας μετατροπέων.

Ελεύθερη κυκλοφορία σταδίου ενίσχυσης σε κυκλώματα PFC: Τα ενεργά κυκλώματα διόρθωσης συντελεστή ισχύος χρησιμοποιούν μια τοπολογία μετατροπέα ενίσχυσης όπου μια γρήγορη δίοδος στο στάδιο εξόδου ενίσχυσης μπλοκάρει την ανορθωμένη τάση και άγει το ρεύμα του πηνίου. Η δίοδος μεταγωγεί στη συχνότητα μεταγωγής του μετατροπέα ενίσχυσης — συνήθως 20–100kHz — απαιτώντας ταχεία ανάνηψη για την ελαχιστοποίηση των απωλειών και του αγόμενου EMI.

Ελεύθερη κυκλοφορία διακόπτη πέδησης: Σε συστήματα κίνησης με διακόπτη πέδησης (ένας διακόπτης που διαχέει την ενέργεια πέδησης σε μια αντίσταση όταν η τάση της γραμμής DC αυξάνεται), μια δίοδος ελεύθερης κυκλοφορίας συνδέεται παράλληλα με τον διακόπτη για να επιτρέψει στο ρεύμα του πηνίου της αντίστασης πέδησης να ανακυκλωθεί κατά τη διάρκεια της περιόδου απενεργοποίησης του διακόπτη.

Συχνές Ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ μιας διόδου ταχείας ανάνηψης και μιας διόδου υπερταχείας ανάνηψης, και σε ποια κατηγορία ανήκει η FRD100CA120;

Η διάκριση αφορά κυρίως τον χρόνο αντίστροφης ανάνηψης (trr) — ο χρόνος από τη στιγμή που το ρεύμα της διόδου αντιστρέφεται μέχρι τη στιγμή που η δίοδος μπλοκάρει πλήρως. Οι δίοδοι ταχείας ανάνηψης έχουν συνήθως τιμές trr στην περιοχή των 100–500 νανοδευτερολέπτων, ενώ οι δίοδοι υπερταχείας ανάνηψης επιτυγχάνουν trr κάτω από 100ns.

Η ακριβής trr της FRD100CA120 καθορίζεται στο φύλλο δεδομένων της Sanrex — η ονομασία της σειράς FRD υποδηλώνει ταχεία ανάνηψη. Για συχνότητες μεταγωγής έως περίπου 20kHz (κοινές σε βιομηχανικούς μετατροπείς PWM), οι δίοδοι ταχείας ανάνηψης είναι γενικά επαρκείς.

Για υψηλότερες συχνότητες (πάνω από 50kHz) σε μετατροπείς υψηλής απόδοσης, μπορεί να προτιμηθούν δίοδοι υπερταχείας ανάνηψης ή Schottky SiC για περαιτέρω μείωση των απωλειών μεταγωγής.

Ε2: Το Ifsm είναι 2000A. Μπορεί αυτή η δίοδος να αντέξει βραχυκύκλωμα γραμμής DC χωρίς προστασία;

Όχι. Το Ifsm (Μη Επαναλαμβανόμενο Μέγιστο Ρεύμα Υπέρτασης Εμπρόσθιας Οδήγησης) αντιπροσωπεύει την ικανότητα της διόδου να επιβιώσει από έναν μοναδικό, σύντομο παλμό ρεύματος — συνήθως καθορισμένο για έναν παλμό ημι-κύκλου ημιτονοειδούς κυματομορφής συγκεκριμένης διάρκειας (συνήθως 8,3ms ή 10ms σύμφωνα με τα πρότυπα IEC).

Ένα βραχυκύκλωμα γραμμής DC σε ένα σύστημα κίνησης μπορεί να παραδώσει παρατεταμένα ρεύματα σφάλματος πολύ μεγαλύτερα από 2000A, και η τιμή I²t (16.600A²s) ορίζει το όριο ενέργειας που απορροφά η δίοδος πριν καταστραφεί.

Το σύστημα προστασίας ημιαγωγών — ασφάλειες κατάντη, ανίχνευση αποκορεσμού οδηγού πύλης IGBT ή αντιδραστήρες περιορισμού ρεύματος — πρέπει να εκκαθαρίσει το σφάλμα πριν η ενέργεια μέσω της διόδου υπερβεί την ονομαστική τιμή I²t.

Η επιλογή ασφάλειας για προστασία διόδου χρησιμοποιεί την τιμή I²t για να επιλέξει μια ασφάλεια με χαμηλότερη τιμή I²t διαφυγής από την ονομαστική τιμή της διόδου.

Ε3: Είναι η FRD100CA120 ισοδύναμη με παρόμοιες μονάδες από άλλους κατασκευαστές όπως Semikron, Infineon ή Powerex;

Οι ηλεκτρικές ονομαστικές τιμές της FRD100CA120 (1200V, 100A, 1.80V τάση εμπρόσθιας οδήγησης) και το τυπικό αποτύπωμα πακέτου με πλάτος βάσης 34mm είναι συμβατά με το διεθνές τυπικό πακέτο που χρησιμοποιείται από μονάδες των Semikron (π.χ. SKE100/16), Infineon (DD100N12K) και Powerex στην ίδια κλάση ονομαστικής τιμής.

Οι μηχανικές διαστάσεις τοποθέτησης και οι θέσεις ακροδεκτών εντός αυτού του τυπικού πακέτου είναι γενικά συνεπείς μεταξύ των κατασκευαστών, διευκολύνοντας την αντικατάσταση.

Ωστόσο, οι ηλεκτρικές παράμετροι — ιδιαίτερα ο χρόνος αντίστροφης ανάνηψης (trr), το φορτίο ανάνηψης (Qrr) και η θερμική αντίσταση επαφής-περιβλήματος (Rth(j-c)) — πρέπει να συγκριθούν μεταξύ της αρχικής προδιαγραφής και της μονάδας αντικατάστασης για να επιβεβαιωθεί η συμβατότητα στο συγκεκριμένο κύκλωμα εφαρμογής.

Οι μονάδες διαφορετικών κατασκευαστών στην ίδια κλάση ονομαστικής τιμής μπορεί να έχουν διαφορετικά δυναμικά χαρακτηριστικά.

Ε4: Πώς πρέπει να τοποθετηθεί η μονάδα FRD100CA120 για να επιτευχθεί η ονομαστική ικανότητα ρεύματος;

Η ονομαστική τιμή 100A στο Tc = 78°C απαιτεί η θερμοκρασία της πλάκας βάσης της μονάδας να διατηρείται σε ή κάτω από 78°C υπό συνθήκες λειτουργίας πλήρους φορτίου.

Η επίτευξη αυτού απαιτεί: υλικό θερμικής διεπαφής (θερμική γράσο ή προ-κομμένο θερμικό επίθεμα) μεταξύ της πλάκας βάσης της μονάδας και της ψύκτρας για την ελαχιστοποίηση της θερμικής αντίστασης επαφής· επαρκή θερμική αντίσταση ψύκτρας για τη συνολική διάχυση ισχύος (στα 100A ρεύματος εμπρόσθιας οδήγησης με Vfm = 1.80V, η απώλεια διεξαγωγής είναι περίπου 180W)· και επαρκή ροή αέρα πάνω από τις πτερύγια της ψύκτρας.

Οι βίδες στερέωσης πρέπει να σφίγγονται στην ροπή που καθορίζεται στο φύλλο δεδομένων της Sanrex για να διασφαλιστεί ομοιόμορφη πίεση θερμικής επαφής χωρίς να καταστραφεί το κεραμικό υπόστρωμα της μονάδας.

Ε5: Το φύλλο δεδομένων καθορίζει I²t 16.600A²s. Πώς χρησιμοποιείται αυτή η τιμή στην πράξη;

Το I²t (ολοκλήρωμα του τετραγώνου του ρεύματος ως προς τον χρόνο) είναι η θερμική ενέργεια που απορροφά η επαφή πυριτίου της διόδου κατά τη διάρκεια ενός συμβάντος υπερβολικού ρεύματος. Οι ασφάλειες έχουν ονομαστική τιμή μέγιστου I²t διαφυγής — την ενέργεια που περνούν κατά τη διάρκεια του χρόνου εκκαθάρισής τους.

Για να επιβιώσει η δίοδος από ένα σφάλμα που εκκαθαρίζεται από την κατάντη ασφάλειά της, η τιμή I²t διαφυγής της ασφάλειας πρέπει να είναι μικρότερη από την ονομαστική τιμή I²t της διόδου των 16.600A²s.

Οι πίνακες επιλογής ασφαλειών σε καταλόγους κατασκευαστών αναφέρουν τιμές I²t διαφυγής για διαφορετικές ονομαστικές τιμές ασφαλειών και επίπεδα ρεύματος σφάλματος, επιτρέποντας στον μηχανικό προστασίας να επαληθεύσει ότι η επιλεγμένη ασφάλεια προστατεύει τη δίοδο.

Μια ασφάλεια με I²t μεγαλύτερο από 16.600A²s θα επέτρεπε αρκετή ενέργεια μέσω της διόδου κατά την εκκαθάριση για να την καταστρέψει πριν ανοίξει το κύκλωμα.
