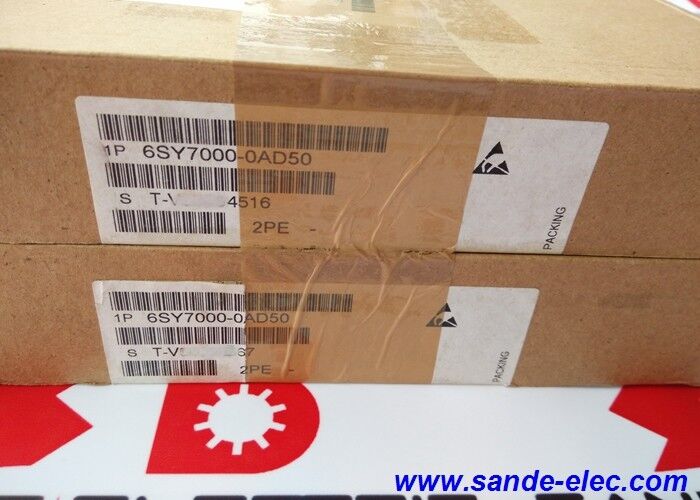

Νέα μονάδα IGBT της Siemens 6SY7000-0AD50 στο κουτί 6SY70000AD50

6SY7000-0AD50 | Μονάδα Siemens SIMOVERT MASTERDRIVES IGBT — FZ1800R16KF4 / 1800A / 1600V / Πλευρικός μετατροπέας γεννήτριας

FZ1800R16KF4 — Το IGBT στην καρδιά του 6SY7000-0AD50

Το 6SY7000-0AD50 είναι η ονομασία ανταλλακτικών της Siemens για τη μονάδα Infineon FZ1800R16KF4 IGBT όπως τοποθετείται στα μεγάλα συστήματα μετάδοσης κίνησης SIMOVERT MASTERDRIVES. Το FZ1800R16KF4 είναι μια μονάδα IGBT μορφής Infineon EconoPACK+:

Ονομασία FZ:Το "FZ" προσδιορίζει το περίβλημα Infineon EconoPACK+ με τεχνολογία επαφής με πίεση και ενσωματωμένες διόδους ελεύθερου τροχού — τη γενιά της μονάδας IGBT που προηγήθηκε της μεταγενέστερης μορφής EconoPACK+4.

Ρεύμα συλλέκτη 1800A:Η δυνατότητα συνεχούς ρεύματος σε κατάσταση λειτουργίας της μονάδας στην ονομαστική θερμοκρασία θήκης. Στα 1800A, αυτή είναι μια από τις πιο πρόσφατες τυπικές μονάδες IGBT σε μορφή EconoPACK+ — κατάλληλη για τις υψηλότερες κατηγορίες ισχύος των εγκαταστάσεων SIMOVERT MASTERDRIVES.

Τάση αποκλεισμού 1600V:Η τάση διακοπής συλλέκτη-εκπομπού υπερβαίνει τα 1600 V — παρέχοντας το περιθώριο ασφαλείας 2× που απαιτείται για τον δίαυλο DC ~800V ενός τυπικού συστήματος μετάδοσης κίνησης 480V AC και καλύπτοντας τις υψηλότερες τάσεις διαύλου DC των εγκαταστάσεων τροφοδοσίας AC 660–690V.

Βασικές Προδιαγραφές

Σειρά 6SY7000 — Ανταλλακτικά SIMOVERT MASTERDRIVES IGBT

Η σειρά καταλόγων 6SY7000 είναι η σειρά ονομασιών ανταλλακτικών της Siemens για μονάδες ημιαγωγών IGBT και ηλεκτρικού ρεύματος που χρησιμοποιούνται σε κινητήρες πλαισίου SIMOVERT MASTERDRIVES. Το πρόθεμα 6SY τα προσδιορίζει ως ανταλλακτικά SIMOVERT — όχι αυτόνομες μονάδες IGBT για γενική διανομή στην αγορά, αλλά μονάδες προδιαμορφωμένες, δοκιμασμένες και καταλογισμένες για τις συγκεκριμένες θέσεις εγκατάστασης MASTERDRIVES:

Ειδική τοποθέτηση:Κάθε αριθμός ανταλλακτικού 6SY7000 αντιστοιχεί σε μια καθορισμένη θέση σε ένα συγκεκριμένο πλαίσιο μετάδοσης κίνησης MASTERDRIVES — την πλευρά της γεννήτριας, την πλευρά γραμμής ή τη συγκεκριμένη θέση φάσης εντός της γέφυρας μετατροπέα.

Προ-ταιριασμένες προδιαγραφές:Η Siemens διασφαλίζει ότι η μονάδα FZ1800R16KF4 στο 6SY7000-0AD50 πληροί τις απαιτήσεις θερμικής διεπαφής, τοποθέτησης και μετάδοσης κίνησης πύλης του πλαισίου MASTERDRIVES που ταιριάζει — εξαλείφοντας την αβεβαιότητα συμβατότητας σε σύγκριση με την προμήθεια ενός γενικού τύπου FZ1800R16fingueeonta από το the.

Εφαρμογές — Βιομηχανικοί δίσκοι υψηλής ισχύος

Στα 1800A / 1600V, το 6SY7000-0AD50 εξυπηρετεί τις μεγαλύτερες βιομηχανικές εφαρμογές δίσκου:

Ελαστήρια χαλυβουργίας:Κύρια μετάδοση κίνησης και βοηθητικές μηχανές έλασης θερμού και ψυχρού ελασματουργείου — με ρεύματα αιχμής κινητήρα στην περιοχή των κιλοαμπέρ κατά τη διάρκεια των εργασιών έλασης και ελέγχου τάσης.

Μηχανές χαρτιού και χαρτονιού:Συστήματα κύριας μετάδοσης κίνησης μεγάλων μηχανών χαρτιού που απαιτούν ομαλό έλεγχο μεταβλητής ταχύτητας κινητήρων στην κατηγορία πολλών μεγαβάτ.

Ανυψωτικά ορυχείων:Εξοπλισμός ανύψωσης άξονα βαθέων ορυχείων — μεγάλοι κινητήρες, υψηλές ροπές, αναγεννητική λειτουργία κατά τη διάρκεια του χαμηλώματος και απαιτητικοί κύκλοι λειτουργίας.

Μετατροπείς ανεμογεννητριών:Στάδια μετατροπέα από την πλευρά του δικτύου και από την πλευρά της γεννήτριας σε μετατροπείς ισχύος ανεμογεννητριών πολλών μεγαβάτ — όπου η τάση μπλοκαρίσματος 1600 V δέχεται υψηλότερες τάσεις σύνδεσης DC που χρησιμοποιούνται σε σχέδια μετατροπέων υψηλής τάσης

FAQ

Ε1: Ποια είναι η διαφορά μεταξύ 6SY7000-0AD50 (1800A) και 6SY7000-0AC37 (1200A) στο ίδιο σύστημα MASTERDRIVES;

Το 6SY7000-0AD50 (FZ1800R16KF4, 1800A) είναι η μονάδα μετατροπέα γεννήτριας/μετατροπέα στην πλευρά του κινητήρα στις διαμορφώσεις MASTERDRIVES υψηλής ισχύος. Το 6SY7000-0AC37 (FZ1200R16KF4, 1200A) είναι η μονάδα γραμμής/προμήθειας στα αναγεννητικά συστήματα MASTERDRIVES. Η πλευρά της γεννήτριας συνήθως μεταφέρει υψηλότερο ρεύμα αιχμής από την πλευρά της γραμμής κατά τη διάρκεια συμβάντων υπερφόρτωσης κινητήρα — εξ ου και η υψηλότερη βαθμολογία 1800A για τη θέση από την πλευρά της γεννήτριας.

Ε2: Μπορεί το 6SY7000-0AD50 να αντικατασταθεί με ένα FZ1800R16KF4 που προέρχεται απευθείας από την Infineon;

Τεχνικά, το 6SY7000-0AD50 χρησιμοποιεί το Infineon FZ1800R16KF4 ως βασική συσκευή IGBT. Ωστόσο, οι μονάδες της σειράς Siemens 6SY7000 ελέγχονται εκ των προτέρων και καταλογίζονται για τη συγκεκριμένη θέση εγκατάστασης MASTERDRIVES. Για λόγους εγγύησης και σέρβις SIMOVERT MASTERDRIVES, η χρήση του καταλόγου 6SY7000-0AD50 της Siemens είναι η σωστή προσέγγιση. Η αντικατάσταση Direct Infineon FZ1800R16KF4 είναι τεχνικά δυνατή για έμπειρους μηχανικούς συντήρησης ηλεκτροκινητήρων που μπορούν να επαληθεύσουν τη θερμική διεπαφή και τη συμβατότητα τοποθέτησης.

Ε3: Ποιες προφυλάξεις ασφαλείας εφαρμόζονται κατά την αντικατάσταση του 6SY7000-0AD50 σε πλαίσιο MASTERDRIVES;

Ο δίαυλος συνεχούς ρεύματος SIMOVERT MASTERDRIVES στην κατηγορία 1600V διατηρεί επικίνδυνη τάση μετά την απομόνωση του δικτύου — ακολουθήστε τη διαδικασία πλήρους εκφόρτισης του εγχειριδίου συντήρησης MASTERDRIVES και βεβαιωθείτε ότι η τάση διαύλου DC είναι κάτω από 50 V πριν αποκτήσετε πρόσβαση στα εξαρτήματα του σταδίου ισχύος. Με ικανότητα 1800Α, αυτές οι μονάδες είναι σωματικά μεγάλες και βαριές — απαιτούνται και τα δύο χέρια και οι κατάλληλες προφυλάξεις για την ESD. Ακολουθήστε τις τεκμηριωμένες προδιαγραφές ροπής της Siemens για τις βίδες στερέωσης της μονάδας.

Ε4: Ποια συμπτώματα υποδεικνύουν μια αποτυχημένη μονάδα IGBT 6SY7000-0AD50 σε εγκατάσταση MASTERDRIVES;

Οι αστοχίες IGBT από την πλευρά της γεννήτριας δημιουργούν συνήθως συναγερμούς υλικού F030 που υποδεικνύουν υπερένταση, βραχυκύκλωμα ή αποκορεσμό της μονάδας ισχύος — που εμφανίζονται κατά την ενεργοποίηση της μονάδας ή υπό φορτίο. Συγκεκριμένοι κωδικοί συναγερμού αναφέρονται στην επηρεαζόμενη φάση της γέφυρας μετατροπέα. Διακρίνετε από σφάλματα του πίνακα ελέγχου (που προκαλούν σφάλματα παραμέτρων ή επικοινωνίας) και από σφάλματα κινητήρα (που παράγουν μοτίβα ασυμμετρίας ρεύματος). Επιβεβαιώστε με μέτρηση αντίστασης τις συνδέσεις IGBT με το δίαυλο DC αποφορτισμένο.

Ε5: Ποιες είναι οι προδιαγραφές τοποθέτησης και θερμικής διεπαφής για το 6SY7000-0AD50;

Οι μονάδες FZ1800R16KF4 EconoPACK+ απαιτούν μια επίπεδη, καθαρή επιφάνεια ψύκτρας με κατάλληλη ένωση θερμικής διεπαφής (θερμικό γράσο ή επίθεμα) και ροπή στερέωσης σύμφωνα με τις προδιαγραφές του φύλλου δεδομένων Infineon FZ1800R16KF4. Η ανεπαρκής πίεση επαφής ή η μολυσμένη θερμική διεπαφή αυξάνει σημαντικά τη θερμοκρασία της διασταύρωσης υπό την ίδια απαγωγή ισχύος — μειώνοντας την αξιοπιστία της μονάδας και προκαλώντας πιθανώς πρόωρη αστοχία. Ακολουθήστε το εγχειρίδιο συντήρησης πλαισίου MASTERDRIVES για τη συγκεκριμένη ροπή στερέωσης και τις προδιαγραφές θερμικής ένωσης.
