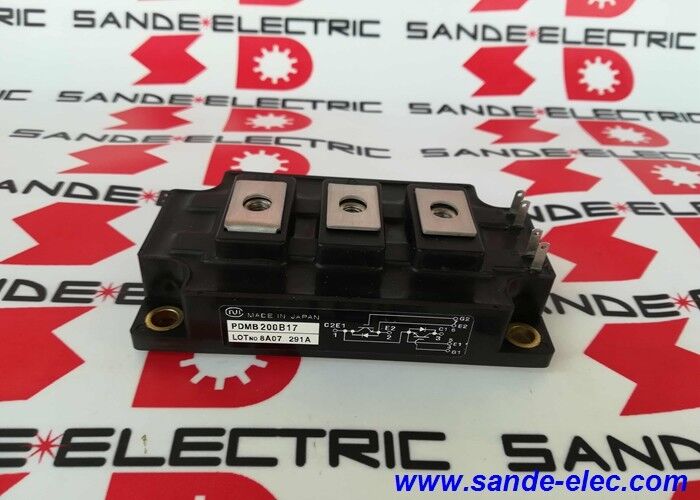

PDMB200B17 | Μονάδα NEC IGBT — 200A / 1700V / Διακριτός Ημιαγωγός / Βιομηχανική Μετατροπή ισχύος

NEC IGBT Modules — Καθιερωμένος βιομηχανικός ημιαγωγός ισχύος

Η NEC Electronics (τώρα μέρος της Renesas Electronics μετά τη συγχώνευση του 2010 της NEC Electronics και της Renesas Technology) ήταν ένας σημαντικός κατασκευαστής μονάδων ημιαγωγών ισχύος, συμπεριλαμβανομένων IGBT, μονάδων θυρίστορ και ευφυών μονάδων ισχύος για βιομηχανικές εφαρμογές. Η σειρά PDMB αντιπροσωπεύει τη μορφή διπλής μονάδας IGBT της NEC που έχει σχεδιαστεί για εφαρμογές βιομηχανικής μονάδας δίσκου και μετατροπέα.

Το PDMB200B17 στα 200A και 1700V καταλαμβάνει την κατηγορία ισχύος μεσαίας προς υψηλή για IGBT βιομηχανικής μετάδοσης κίνησης — ικανά να αλλάζουν επαρκές ρεύμα για ηλεκτροκινητήρες στην περιοχή 55–90 kW σε τυπικές βιομηχανικές τάσεις τροφοδοσίας.

Βασικές Προδιαγραφές

Τεχνολογία IGBT — Γιατί IGBT για βιομηχανικούς δίσκους

Το IGBT (Insulated Gate Bipolar Transistor) συνδυάζει:

Υψηλή αντίσταση εισόδου (πύλη MOSFET):Η πύλη δεν απαιτεί ουσιαστικά κανένα ρεύμα μετάδοσης κίνησης - το κύκλωμα κίνησης της πύλης φορτίζει και αποφορτίζει μόνο την χωρητικότητα της πύλης, απλοποιώντας δραματικά τα ηλεκτρονικά κίνησης της πύλης σε σύγκριση με τα διπολικά τρανζίστορ.

Χαμηλή απώλεια αγωγιμότητας (διπολική έξοδος):Η διπολική βαθμίδα εξόδου άγει με χαμηλή τάση κορεσμού (VCE(sat)) ακόμη και σε υψηλά ρεύματα — μειώνοντας την απώλεια ισχύος αγωγιμότητας σε σύγκριση με τα MOSFET στο ίδιο επίπεδο ρεύματος.

Γρήγορη εναλλαγή:Οι χρόνοι ενεργοποίησης και απενεργοποίησης IGBT στην περιοχή μικροδευτερόλεπτων επιτρέπουν συχνότητες PWM 2–20 kHz — επιτρέποντας ομαλό έλεγχο της ταχύτητας του κινητήρα χωρίς τον ακουστικό θόρυβο που παράγουν οι χαμηλές συχνότητες μεταγωγής στις περιελίξεις του κινητήρα.

Στα 200A και 1700V, το PDMB200B17 προσφέρει αυτά τα πλεονεκτήματα IGBT στα επίπεδα ισχύος που απαιτούνται για βιομηχανικούς κινητήρες, συστήματα UPS και εξοπλισμό μετατροπής ισχύος στη μεσαία προς μεγάλη κατηγορία βιομηχανικής ισχύος.

Σενάρια εφαρμογής

Επισκευή βιομηχανικών VFD:Μια μονάδα μεταβλητής συχνότητας για εφαρμογή βιομηχανικού ανεμιστήρα ή αντλίας απαιτεί αντικατάσταση της μονάδας IGBT. Το PDMB200B17 προσδιορίζεται από τον κατάλογο υλικών της μονάδας δίσκου ως η κατάλληλη μονάδα NEC IGBT για το στάδιο ισχύος αυτής της μονάδας.

Προγραμματισμένη ανταλλακτική συντήρησης:Μια εγκατάσταση που διατηρεί βιομηχανικούς δίσκους εξοπλισμένους με NEC συγκρατεί το PDMB200B17 ως κρίσιμο ανταλλακτικό — εξασφαλίζοντας ταχεία αποκατάσταση της μονάδας κίνησης κινητήρα χωρίς εκτεταμένο χρόνο διακοπής της αναμονής παράδοσης ανταλλακτικών.

FAQ

Ε1: Ποιες βιομηχανικές εφαρμογές χρησιμοποιούν μονάδες IGBT κατηγορίας PDMB200B17;

Οι μονάδες IGBT 200A / 1700V εξυπηρετούν: μονάδες μεταβλητής συχνότητας για βιομηχανικούς κινητήρες στην περιοχή 55–90 kW, συστήματα UPS για κέντρα δεδομένων και βιομηχανικά φορτία, μετατροπείς έλξης για σιδηροδρομικά οχήματα και βαρέα βιομηχανικά οχήματα, συστήματα συγκόλλησης μέσης ισχύος και μετατροπείς επαγωγικής θέρμανσης. Η συγκεκριμένη εφαρμογή εξαρτάται από τον εξοπλισμό στον οποίο είναι εγκατεστημένο το PDMB200B17.

Ε2: Ποια θερμική διαχείριση απαιτείται για το PDMB200B17 σε λειτουργία;

Η μονάδα πρέπει να τοποθετηθεί σε ψύκτρα ή ψυχρή πλάκα με επαρκή θερμική αντίσταση για να διατηρεί τη θερμοκρασία της διασταύρωσης εντός των ονομαστικών ορίων κατά τον κύκλο λειτουργίας της εφαρμογής. Εφαρμόστε ένωση θερμικής διεπαφής ομοιόμορφα στην πλάκα βάσης της μονάδας πριν από την τοποθέτηση. Ακολουθήστε την καθορισμένη ροπή στερέωσης της NEC για να διατηρήσετε επαρκή πίεση επαφής χωρίς μηχανική υπερένταση. Η ανεπαρκής ψύξη είναι η κύρια αιτία αστοχίας της μονάδας IGBT στην υπηρεσία.

Ε3: Ποιες προφυλάξεις εφαρμόζονται κατά τον χειρισμό του PDMB200B17 για αντικατάσταση;

Εκφορτίστε πλήρως τον δίαυλο DC του κυκλώματος πριν χειριστείτε τη μονάδα IGBT — επιβεβαιώστε την τάση διαύλου κάτω από 50 V με ένα βαθμονομημένο μετρητή. Χειριστείτε με αντιστατικές προφυλάξεις. το οξείδιο της πύλης των τρανζίστορ IGBT είναι ευαίσθητο στην ηλεκτροστατική εκφόρτιση. Επιθεωρήστε την πλάκα βάσης και την επιφάνεια στερέωσης της μονάδας για μόλυνση ή ζημιά πριν τοποθετήσετε τη θερμική ένωση και την επανατοποθετήσετε.

Ε4: Ποια συμπτώματα αστοχίας υποδεικνύουν ένα ελαττωματικό PDMB200B17 σε ένα σύστημα κίνησης;

Οι τρόποι αστοχίας IGBT περιλαμβάνουν: βραχυκύκλωμα μεταξύ συλλέκτη και εκπομπού (διακοπή της μονάδας με υπερένταση αμέσως μετά την ενεργοποίηση), αστοχία ανοιχτού κυκλώματος (η μονάδα δίσκου εμφανίζει ασυμμετρία ρεύματος εξόδου — λείπει μία φάση) ή υποβαθμισμένη μεταγωγή (αυξημένη θερμική απαγωγή χωρίς εμφανή συναγερμό, που εκδηλώνεται ως πρόωρη υπερθέρμανση). Διαγνώστε με το δίαυλο DC που αποφορτίζεται μετρώντας την αντίσταση μεταξύ των ακροδεκτών συλλέκτη, εκπομπού και πύλης — μια βραχυκυκλωμένη διασταύρωση συλλέκτη-εκπομπού (σχεδόν μηδέν ohms) επιβεβαιώνει τη σκληρή αστοχία.
