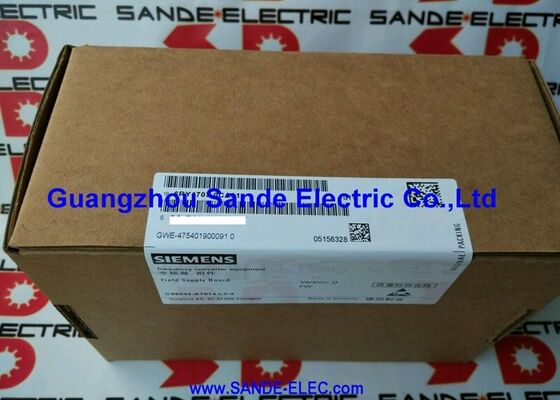

Διαλύεται C98043-A7002-L4 6RY1703-0DA02

Siemens 6RY1703-0DA02 | Πλακέτα Διεπαφής Ισχύος SIMOREG DC-MASTER 4Q — C98043-A7002-L4, 85–575 VAC, Όλες οι Ονομαστικές Τιμές Ρεύματος 4Q, Με Ακροδέκτες, Κατασκευασμένο στη Ρουμανία

Επισκόπηση

Η Siemens 6RY1703-0DA02 είναι η Πλακέτα Διεπαφής Ισχύος για τους τετράδραντους οδηγούς SIMOREG DC-MASTER 6RA70 — το επίπεδο υλικού που βρίσκεται ακριβώς ανάμεσα στην πλακέτα ελέγχου CUD1 και το τμήμα ισχύος θυρίστορα του οδηγού, μεταφράζοντας ψηφιακές εντολές ελέγχου σε φυσικούς παλμούς πύλης και σήματα παρακολούθησης που διαχειρίζονται την πραγματική διαδικασία μετατροπής ισχύος.

Ο χαρακτηρισμός τεσσάρων τεταρτημορίων (4Q) σηματοδοτεί τον ρόλο του σε αναγεννητικούς οδηγούς: αυτοί είναι μετατροπείς ικανοί τόσο για κίνηση όσο και για πέδηση και στις δύο κατευθύνσεις περιστροφής, καθιστώντας τους απαραίτητους σε εφαρμογές όπου απαιτείται ακριβής ανάκτηση ενέργειας, ελεγχόμενη επιβράδυνση και πλήρως αντιστρέψιμη λειτουργία.

Ενώ η CUD1 (6RY1703-0AA00) μπορεί να θεωρηθεί ως ο εγκέφαλος του οδηγού, η Πλακέτα Διεπαφής Ισχύος είναι η νευρική της σύνδεση με το υλικό ισχύος.

Η CUD1 υπολογίζει τις γωνίες πυροδότησης για τους θυρίστορες με βάση τους αλγορίθμους ελέγχου κλειστού βρόχου της. Η Πλακέτα Διεπαφής Ισχύος λαμβάνει αυτές τις υπολογισμένες γωνίες και δημιουργεί τους πραγματικούς παλμούς πύλης που διανέμονται στους μεμονωμένους θυρίστορες στο τμήμα ισχύος.

Ταυτόχρονα, μετρά την τάση του οπλισμού που εμφανίζεται στο τμήμα ισχύος και τροφοδοτεί αυτές τις πληροφορίες πίσω στην CUD1 για έλεγχο ρεύματος και τάσης, και παρέχει την παρακολούθηση ασφαλείας που ανιχνεύει επικίνδυνες συνθήκες στο τμήμα ισχύος πριν προκαλέσουν ζημιά στον οδηγό.

Μια ενιαία έκδοση της Πλακέτας Διεπαφής Ισχύος 4Q — η 6RY1703-0DA02 — καλύπτει το πλήρες εύρος ρεύματος των τετράδραντων οδηγών 6RA70, από τις μικρότερες μονάδες 15A έως τη μέγιστη ονομαστική τιμή 1680A.

Αυτή η καθολικότητα είναι σκόπιμη: η πλακέτα χειρίζεται τις λειτουργίες σε επίπεδο σήματος (δημιουργία παλμών πυροδότησης, μέτρηση τάσης, παρακολούθηση ασφαλείας) που είναι ανεξάρτητες από την ονομαστική ισχύ του οδηγού. Το υλικό ισχύος υψηλού ρεύματος κλιμακώνεται με την ονομαστική τιμή του οδηγού, αλλά τα ηλεκτρονικά διεπαφής παραμένουν σταθερά σε όλο το εύρος.

Το αντίστοιχο 1Q (6RY1703-0DA01, C98043-A7002-L1) εξυπηρετεί τον ίδιο ρόλο σε μονοδραντους οδηγούς, οι οποίοι δεν είναι ικανοί για αναγεννητική πέδηση.

Βασικές Προδιαγραφές

Λειτουργία Τεσσάρων Τεταρτημορίων — Γιατί Είναι Σημαντική

Στη μηχανική οδηγών, τα τέσσερα τεταρτημόρια λειτουργίας κινητήρα περιγράφουν τους τέσσερις πιθανούς συνδυασμούς κατεύθυνσης ταχύτητας κινητήρα και κατεύθυνσης ροπής:

Q1 — Εμπρόσθια κίνηση: Κινητήρας που λειτουργεί προς τα εμπρός, αναπτύσσοντας θετική ροπή (επιταχύνοντας ή διατηρώντας την εμπρόσθια ταχύτητα έναντι φορτίου).

Q2 — Εμπρόσθια πέδηση/αναγέννηση: Κινητήρας που λειτουργεί προς τα εμπρός, αναπτύσσοντας αρνητική ροπή (επιβραδύνοντας ένα φορτίο). Σε έναν αναγεννητικό οδηγό, η κινητική ενέργεια που εξάγεται από το φορτίο μετατρέπεται ξανά σε ηλεκτρική ενέργεια και επιστρέφεται στην παροχή AC.

Q3 — Οπισθία κίνηση: Κινητήρας που λειτουργεί προς την αντίθετη κατεύθυνση, αναπτύσσοντας αρνητική ροπή.

Q4 — Οπισθία πέδηση/αναγέννηση: Κινητήρας που λειτουργεί προς τα πίσω, αναπτύσσοντας θετική ροπή (επιβραδύνοντας από την αντίστροφη περιστροφή).

Ένας οδηγός 4Q λειτουργεί ομαλά και στα τέσσερα τεταρτημόρια χωρίς μηχανικούς επαφείς που αλλάζουν το κύκλωμα του οπλισμού, και χωρίς αντιστάσεις δυναμικής πέδησης που διαχέουν την ενέργεια πέδησης ως θερμότητα.

Αυτό είναι εξαιρετικά σημαντικό σε εφαρμογές όπως τα εργοστάσια ελάσματος χάλυβα (όπου η τάση της λωρίδας πρέπει να διατηρείται και στις δύο κατευθύνσεις), οι μεγάλες γερανογέφυρες (όπου η ελεγχόμενη κατάβαση με πλήρες φορτίο είναι εξίσου σημαντική με την ανύψωση), οι γραμμές χαρτιού (όπου η σταθερή τάση του φύλλου απαιτεί συνεχή αντιστροφή ροπής) και οι ανελκυστήρες ορυχείων (όπου η αναγεννητική πέδηση κατά την κάθοδο του κλωβού αντιπροσωπεύει σημαντική ανάκτηση ενέργειας σε μεγάλη κλίμακα).

Η 6RY1703-0DA02 είναι το υλικό που επιτρέπει αυτή τη δυνατότητα τεσσάρων τεταρτημορίων στο επίπεδο διεπαφής του τμήματος ισχύος.

Λειτουργίες Πλακέτας Διεπαφής Ισχύος Λεπτομερώς

Η Πλακέτα Διεπαφής Ισχύος εκτελεί τρεις κύριες ομάδες λειτουργιών εντός του οδηγού 6RA70:

Διανομή παλμών πυροδότησης. Η CUD1 υπολογίζει τις ακριβείς γωνίες πυροδότησης (σε ηλεκτρικές μοίρες) για κάθε θυρίστορα στη γέφυρα τριών φάσεων του οδηγού.

Η Πλακέτα Διεπαφής Ισχύος μεταφράζει αυτές τις εντολές γωνίας στους πραγματικούς παλμούς πύλης που παραδίδονται μέσω των μετασχηματιστών παλμών πυροδότησης σε κάθε μεμονωμένο θυρίστορα.

Για έναν οδηγό 4Q, το τμήμα ισχύος περιέχει δύο γέφυρες θυρίστορων τριών φάσεων συνδεδεμένες αντι-παράλληλα (μία για εμπρόσθιο ρεύμα, μία για οπισθιο ρεύμα) — η Πλακέτα Διεπαφής Ισχύος διαχειρίζεται τη διανομή παλμών πυροδότησης και στις δύο γέφυρες, διασφαλίζοντας ότι η σωστή γέφυρα είναι ενεργή για την εντολή κατεύθυνσης ρεύματος και ότι και οι δύο γέφυρες δεν αγώγιμο ποτέ ταυτόχρονα.

Λήψη τάσης. Η πλακέτα μετρά την τάση του οπλισμού που εμφανίζεται στους ακροδέκτες εξόδου του οδηγού και την τάση γραμμής AC στην είσοδο, παρέχοντας αυτές τις μετρήσεις στην CUD1 για έλεγχο τροφοδοσίας τάσης, υπολογισμούς αποδυνάμωσης πεδίου και λειτουργίες προστασίας.

Η μέτρηση της τάσης του οπλισμού είναι επίσης απαραίτητη για τη λογική ανίχνευσης μηδενικού ρεύματος του οδηγού, η οποία καθορίζει την ασφαλή στιγμή για την αλλαγή κατεύθυνσης ρεύματος μεταξύ των δύο γεφυρών θυρίστορων.

Παρακολούθηση ασφάλειας και προστασίας. Η πλακέτα παρακολουθεί συνθήκες στο τμήμα ισχύος που υποδεικνύουν βλάβη: αποτυχίες πυροδότησης θυρίστορα (ανοιχτοί παλμοί πύλης), ανωμαλίες κυματομορφής τάσης που υποδηλώνουν ζημιά θυρίστορα και συνθήκες υπερβολικού ρεύματος υλικού που απαιτούν άμεση διακοπή λειτουργίας του οδηγού ανεξάρτητα από τον χρόνο απόκρισης λογισμικού της CUD1.

Αυτές οι λειτουργίες προστασίας υλικού παρέχουν ένα επίπεδο ασφάλειας με ταχύτερη απόκριση από την παρακολούθηση που βασίζεται μόνο σε λογισμικό.

Εύρος Εισόδου 85–575 VAC — Ευελιξία Εφαρμογής

Η 6RY1703-0DA02 υποστηρίζει ένα εύρος τάσης εισόδου AC από 85 έως 575 VAC, το οποίο καλύπτει ολόκληρο το φάσμα των διεθνών βιομηχανικών τάσεων τροφοδοσίας που χρησιμοποιούνται με την οικογένεια οδηγών 6RA70.

Αυτό το εύρος περιλαμβάνει τις χαμηλής τάσης τροφοδοσίες 110V και 208V της Βόρειας Αμερικής, τις τυπικές βιομηχανικές τάσεις 220V και 400V της Ευρώπης, και τις τροφοδοσίες 575V που είναι συνηθισμένες στη βαριά βιομηχανία και τα ορυχεία της Βόρειας Αμερικής.

Ο ίδιος ο οδηγός έχει ονομαστική τιμή για συγκεκριμένα επίπεδα τάσης εισόδου AC που καθορίζονται από τον σχεδιασμό της μονάδας ισχύος, αλλά η κυκλωματική μέτρησης και πυροδότησης της Πλακέτας Διεπαφής Ισχύος είναι κοινή σε ολόκληρο το εύρος τάσης έως 575V.

Αυτό σημαίνει ότι ένας ενιαίος αριθμός εξαρτήματος πλακέτας εξυπηρετεί όλες τις διεθνείς παραλλαγές τάσης των τετράδραντων οδηγών 6RA70, απλοποιώντας το απόθεμα ανταλλακτικών για εγκαταστάσεις που συντηρούν εξοπλισμό σε πολλαπλά πρότυπα τάσης.

Συχνές Ερωτήσεις

Ε1: Η 6RY1703-0DA02 αναφέρεται ως ενεργή. Είναι ακόμα διαθέσιμη ως νέο εξάρτημα από τη Siemens;

Ναι. Σε αντίθεση με την πλακέτα CUD1 (6RY1703-0AA00), η οποία έχει καταργηθεί, η Πλακέτα Διεπαφής Ισχύος 4Q (6RY1703-0DA02) έχει ενεργή κατάσταση προϊόντος PM300, που σημαίνει ότι η Siemens συνεχίζει να την παράγει και να την προμηθεύει ως τυπικό ανταλλακτικό.

Μπορεί να παραγγελθεί μέσω του Siemens Industry Mall ή εξουσιοδοτημένων διανομέων.

Η ενεργή κατάσταση αντικατοπτρίζει την συνεχιζόμενη εγκατεστημένη βάση οδηγών 6RA70 στη βαριά βιομηχανία παγκοσμίως, πολλοί από τους οποίους θα συνεχίσουν να λειτουργούν για τα επόμενα χρόνια δεδομένου του κόστους και της πολυπλοκότητας της αντικατάστασης συστημάτων οδηγών DC στην κλίμακα που εξυπηρετούν αυτοί οι μετατροπείς.

Ε2: Ένας τετράδραντος οδηγός 6RA70 έχει μια ελαττωματική Πλακέτα Διεπαφής Ισχύος. Πώς μπορεί αυτό να επιβεβαιωθεί πριν από την παραγγελία αντικατάστασης;

Οι κωδικοί βλαβών και συναγερμών του SIMOREG 6RA70, που εμφανίζονται στην οθόνη χειριστή PMU, διακρίνουν μεταξύ βλαβών που προέρχονται από το διεπαφές τμήμα ισχύος και εκείνων στην CUD1 ή σε άλλα υποσυστήματα.

Συγκεκριμένοι κωδικοί βλαβών που σχετίζονται με αποτυχία πυροδότησης θυρίστορα, σφάλμα μέτρησης τάσης οπλισμού ή βλάβες παρακολούθησης τμήματος ισχύος, όλα υποδεικνύουν την Πλακέτα Διεπαφής Ισχύος. Η τεκμηρίωση διαγνωστικών του SIMOREG της Siemens αντιστοιχίζει κάθε κωδικό βλάβης στην πιθανή πηγή υλικού.

Πριν από την παραγγελία, επαληθεύστε τον κωδικό βλάβης με αυτήν την τεκμηρίωση. εάν ο κωδικός προσδιορίζει συγκεκριμένα τη λειτουργία PIB ως την πηγή, η 6RY1703-0DA02 είναι η κατάλληλη αντικατάσταση.

Ε3: Μπορεί η Πλακέτα Διεπαφής Ισχύος 4Q (6RY1703-0DA02) να χρησιμοποιηθεί σε έναν οδηγό 1Q για να προσθέσει δυνατότητα αναγεννητικής πέδησης;

Όχι. Οι οδηγοί 1Q και 4Q διαφέρουν στον σχεδιασμό του τμήματος ισχύος θυρίστορων — ο οδηγός 1Q περιέχει μία γέφυρα τριών φάσεων, ενώ ο οδηγός 4Q περιέχει δύο αντι-παράλληλες γέφυρες. Η παραλλαγή της Πλακέτας Διεπαφής Ισχύος (1Q ή 4Q) αντιστοιχεί στο τμήμα ισχύος που είναι εγκατεστημένο στον οδηγό.

Η εγκατάσταση μιας PIB 4Q σε έναν οδηγό 1Q δεν θα προσθέσει αναγεννητική ικανότητα, καθώς η δεύτερη γέφυρα θυρίστορων που απαιτείται για την αντίστροφη ροή ρεύματος δεν υπάρχει στο τμήμα ισχύος 1Q.

Η πλακέτα, το firmware και το υλικό ισχύος πρέπει όλα να έχουν προδιαγραφές για λειτουργία 4Q από τον αρχικό σχεδιασμό του οδηγού.

Ε4: Ο οδηγός που πρέπει να συντηρηθεί έχει τόσο CUD1 όσο και Πλακέτα Διεπαφής Ισχύος που μπορεί να είναι ελαττωματικές. Ποια είναι η προτεινόμενη σειρά αντικατάστασης όταν δύο πλακέτες μπορεί να εμπλέκονται;

Αντικαταστήστε πρώτα την CUD1 εάν τα στοιχεία βλάβης υποδεικνύουν σαφώς βλάβη μικροεπεξεργαστή ή λειτουργίας ελέγχου. Εάν τα στοιχεία βλάβης υποδεικνύουν τη διεπαφή τμήματος ισχύος (βλάβες πυροδότησης θυρίστορα, σφάλματα μέτρησης τάσης, υπερβολικό ρεύμα υλικού), αντικαταστήστε πρώτα την Πλακέτα Διεπαφής Ισχύος.

Η αντικατάσταση και των δύο πλακετών ταυτόχρονα είναι αποδεκτή, αλλά καθιστά δυσκολότερο τον προσδιορισμό των υπολειπόμενων βλαβών σε μια συγκεκριμένη πηγή κατά τη διάρκεια της θέσης σε λειτουργία μετά την αντικατάσταση.

Καταγράψτε πάντα τους κωδικούς βλαβών και τα διαγνωστικά βήματα πριν από οποιαδήποτε αφαίρεση πλακέτας, καθώς αυτή η καταγραφή είναι απαραίτητη εάν ο οδηγός δεν ανακάμψει μετά την πρώτη αντικατάσταση.

Ε5: Η Πλακέτα Διεπαφής Ισχύος κατασκευάζεται στη Ρουμανία. Η προέλευση κατασκευής επηρεάζει την προμήθεια ανταλλακτικών ή τη συμβατότητα με παλαιότερες μονάδες παραγωγής;

Η τοποθεσία κατασκευής δεν επηρεάζει τη λειτουργική ή ηλεκτρική συμβατότητα με οδηγούς 6RA70 οποιασδήποτε ημερομηνίας παραγωγής.

Η αναθεώρηση της πλακέτας C98043-A7002-L4 ορίζει την προδιαγραφή υλικού. η κατασκευή στη Ρουμανία είναι σύμφωνη με το παγκόσμιο δίκτυο παραγωγής ηλεκτρονικών της Siemens. Οι πλακέτες που κατασκευάζονται σε διαφορετικές εγκαταστάσεις με την ίδια αναθεώρηση φέρουν πανομοιότυπες προδιαγραφές και είναι πλήρως εναλλάξιμες.

Κατά την προμήθεια από την δευτερογενή αγορά, επαληθεύστε ότι η αναθεώρηση της πλακέτας (L4) ταιριάζει με αυτήν που έχει οριστεί για οδηγούς 4Q — η πλακέτα 1Q (με κατάληξη L1, 6RY1703-0DA01) δεν πρέπει να αντικατασταθεί.
