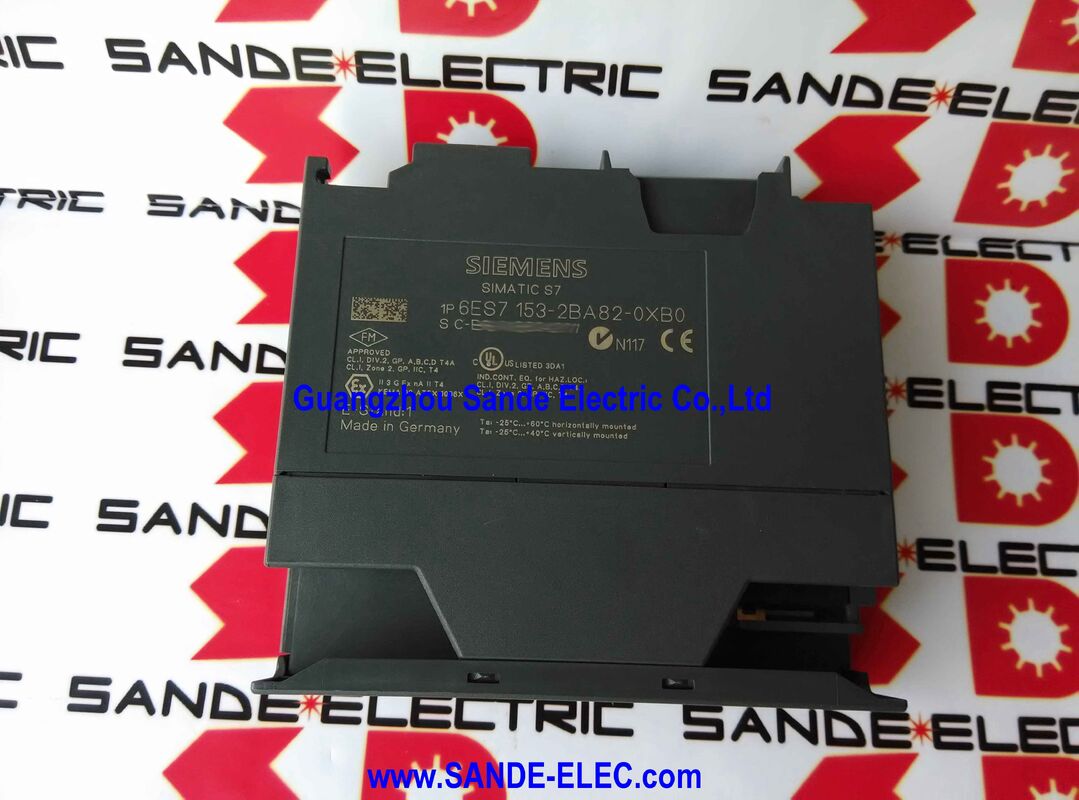

Σιματικό PLC Προγραμματιζόμενος Λογικός Ελεγκτής DP Διασύνδεση 6ES7153-2BA82-0XB0

Siemens 6ES7153-2BA82-0XB0∙ SIMATIC ET 200M IM 153-2 HF Διασύνδεση Μονούλο ∙ PROFIBUS DP / 12 Μονούλες / Επαναλειτουργία / Χρονοδιαγραφή / 24VDC

Η ενότητα διεπαφής ορίζει τον σταθμό

Μέσα σε ένα ET 200M διανεμημένο σταθμό I / O,η ενότητα διεπαφής δεν είναι ένα παθητικό σημείο σύνδεσης είναι η ταυτότητα του σταθμού στο δίκτυο PROFIBUS DP και ο ενεργός διαχειριστής όλων όσων βρίσκονται πίσω από αυτόΤο 6ES7153-2BA82-0XB0 διαχειρίζεται την σάρωση έως και 12 μονάδων σήματος, λειτουργίας και επικοινωνίας S7-300,μεταφράζει τα δεδομένα I / O τους σε 244-βάιτ εισόδου και 244-βάιτ εξόδου διευθύνσεις χώρους που το PROFIBUS DP master διαβάζει και γράφει, και χειρίζεται όλες τις διαγνωστικές αναφορές για τον σταθμό.

Η ονομασία "HF" είναι σημαντική για εφαρμογές πέραν της βασικής εξ αποστάσεως Ε/Υ. Η HF προσδιορίζει μια ενότητα διεπαφής υψηλών χαρακτηριστικών, η οποία επεκτείνεται πέρα από την απλή μεταφορά δεδομένων σε λειτουργία εφεδρείας,χρονική σφραγίδα για την καταγραφή της ακολουθίας γεγονότωνΈνα πρότυπο IM 153-2 χωρίς τα προσόντα HF δεν παρέχει αυτές τις δυνατότητες.

Βασικές προδιαγραφές

Επαναχρηματοδότηση και χρονοδιαγραφή ∆εν είναι προαιρετικά χαρακτηριστικά

Απολύσειςστο πλαίσιο του ET 200M σημαίνει ότι το IM 153-2 HF μπορεί να λειτουργεί σε ζευγαρωμένη διαμόρφωση με δύο μονάδες διεπαφής που εξυπηρετούν την ίδια θήκη μονάδας μέσω δύο ανεξάρτητων συνδέσεων PROFIBUS DP,ένα για τον ενεργό πλοίαρχο DP και ένα για τον σε αναμονήΌταν ο ενεργός ελεγκτής αποτυγχάνει, η σύνδεση DP της αναμονής με τον σταθμό ET 200M είναι ήδη ενεργή.

Χρονοδιαγραφήκαταγράφει το χρόνο διακριτών συμβάντων αλλαγής σήματος σε επίπεδο σταθμού ET 200M, με ανάλυση κατάλληλη για την καταγραφή ακολουθίας συμβάντων διαδικασίας.Αυτό χρησιμοποιείται στην ανάλυση μετά το περιστατικό για εργοστάσια επεξεργασίαςΜια τυποποιημένη μονάδα διεπαφής που δεν διαθέτει δυνατότητα χρονογραφίας δεν μπορεί να παράσχει αυτά τα δεδομένα, το IM 153-2 HF μπορεί.

Εξετάσεις αντικατάστασης

Κατά την αντικατάσταση μίας αποτυχημένης μονάδας διεπαφής σε υφιστάμενο σταθμό ET 200M, η διατήρηση της ονομασίας IM 153-2 HF διατηρεί το αρχικό προφίλ επικοινωνίας του σταθμού, την κατανομή στροφών μονάδας,και διαμόρφωση εφεδρείας στη διαμόρφωση υλικού του κύριου DP. Η αντικατάσταση ενός IM χαμηλότερης προδιαγραφής με ένα χωρίς εφεδρικότητα ή χρονική σφραγίδα αφαιρεί δυνατότητες από τις οποίες μπορεί να εξαρτώνται η διαμόρφωση υλικού STEP 7 και το πρόγραμμα PLC,που ενδεχομένως απαιτούν τροποποιήσεις του προγράμματος και επαναχρηματοδότηση.

Γενικές ερωτήσεις

Ερώτηση 1: Τι ακριβώς κάνει το IM 153-2 HF σε ένα σταθμό ET 200M;

Συνδέει τον σταθμό ET 200M με το δίκτυο DP PROFIBUS ως σκλάβος DP, διαχειρίζεται την εσωτερική σάρωση backplane έως 12 μονάδων S7-300 και μεταφέρει τα δεδομένα I / O τους και στις δύο κατευθύνσεις.Διαχειρίζεται επίσης διαγνωστική σταθμού.Χωρίς τη μονάδα διεπαφής, ο σταθμός δεν έχει παρουσία στο δίκτυο και κανένα τρόπο να μεταφέρει δεδομένα Ε/Υ στον αρχηγό DP.

Ε2: Γιατί έχει σημασία η ονομασία HF;

Το IM 153-2 HF περιλαμβάνει δυνατότητα εφεδρείας, χρονοσήμανση για ισοχρονική λειτουργία και υποστήριξη για μονάδες υψηλότερης πυκνότητας.Η ονομασία HF δεν είναι εναλλάξιμη με τις τυποποιημένες παραλλαγές σε σταθμούς όπου η εφεδρικότητα και η χρονογραφήση αποτελούν μέρος του σχεδιασμού του συστήματος.

Ε3: Σε τι συμβάλλουν στην πράξη οι απολύσεις και η χρονογραφή;

Η εφεδρικότητα παρέχει συνεχή διαθεσιμότητα σταθμού κατά τη διάρκεια της αλλαγής λειτουργίας του ελεγκτή σε S7-400H ή σε άλλες εφεδρικές ρυθμίσεις συστήματος ̇ η Ε/Υ πεδίου ET 200M παραμένει online κατά τη μετάβαση.Η χρονογραφία παρέχει σήμανση γεγονότων υπο-μιλισέκρονου σε επίπεδο I/O, είναι απαραίτητη για την καταγραφή της ακολουθίας των γεγονότων σε εργοστάσια επεξεργασίας όπου η ανάλυση της κίνησης απαιτεί ακριβή σειρά αλλαγής σήματος.

Ε4: Ποια χαρακτηριστικά επικοινωνίας παρέχει η ενότητα πέρα από τη βασική συμπεριφορά σκλάβου DP;

Η ενότητα υποστηρίζει χαρακτηριστικά PROFIBUS DP, συμπεριλαμβανομένων των εντολών SYNC και FREEZE για συγχρονισμένη ενημέρωση της εξόδου και κατάψυξη εισόδου,συν άμεση ανταλλαγή δεδομένων (σταυροεπικοινωνία) μεταξύ σκλάβων DP χωρίς δρομολόγηση μέσω του masterΤα χαρακτηριστικά αυτά ορίζονται στην προδιαγραφή PROFIBUS DP και επιτρέπουν στενότερο συντονισμό μεταξύ των κατανεμημένων σταθμών σε συστήματα που έχουν ρυθμιστεί με STEP 7.

Ε5: Τι πρέπει να επαληθεύεται πριν παραγγείλετε αυτό το εξαρτήμα ως αντικατάσταση;

Επιβεβαιώνεται: 1) ο αριθμός τμήματος της εγκατεστημένης μονάδας είναι 6ES7153-2BA82-0XB0 ή ισοδύναμος IM 153-2 HF· 2) ο σταθμός είναι ET 200M·(3) το σύστημα χρησιμοποιεί PROFIBUS DP με εφεδρικότητα και χρονοδιαγραφή ενεργή στη διαμόρφωση υλικού STEP 7• (4) ο σταθμός διαθέτει έως και 12 μονάδες S7-300 · (5) η παροχή είναι 24V DC. Αυτά τα σημεία επιβεβαιώνουν ότι η μονάδα αντικατάστασης ταιριάζει με τον αρχικό σχεδιασμό του σταθμού.
