Προγραμματιζόμενος Λογικός Ελεγκτής GE Versamax Micro PLC 28 Σημείων AC DC Ρελέ IC200UEX211

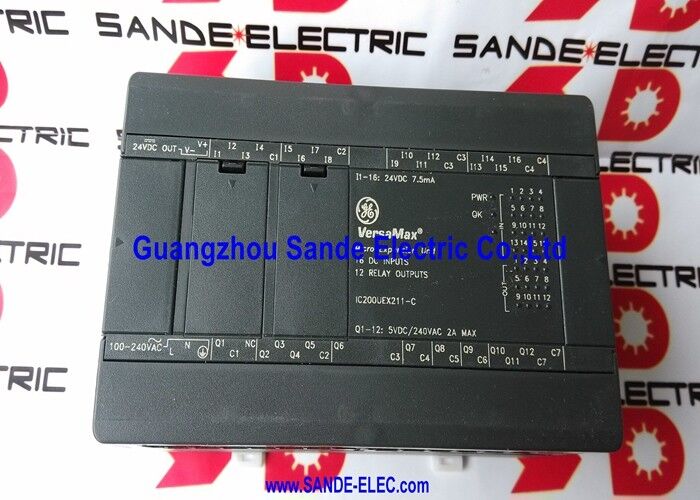

Μονάδα Επέκτασης VersaMax Micro IC200UEX211-C

Επισκόπηση

Η IC200UEX211-C ανήκει στην οικογένεια μονάδα επέκτασης VersaMax Micro 28 σημείων. Το φύλλο δεδομένων προϊόντος VersaMax Micro της Emerson αναφέρει την IC200UEX211 ως επέκταση 28 σημείων με 16 εισόδους 24 VDC, 12 εξόδους ρελέ και τροφοδοτικό 120/240 VAC.

Ένα κεφάλαιο του εγχειριδίου χρήσης VersaMax Micro για την IC200UEX211 αναφέρει περαιτέρω ότι η μονάδα δέχεται δεκαέξι εισόδους DC, παρέχει δώδεκα κανονικά ανοιχτές εξόδους ρελέ 2 Amp και χρησιμοποιεί ονομαστική τάση εισόδου 100 έως 240 VAC.

Το ίδιο εγχειρίδιο περιγράφει τα κυκλώματα εισόδου ως ρυθμιζόμενα για θετική ή αρνητική λογική, αναγνωρίζει τις εξόδους ρελέ ως κανονικά ανοιχτές τύπου Form A (SPST) και σημειώνει ότι οι έξοδοι μπορούν να ελέγχουν συσκευές πεδίου όπως εκκινητές κινητήρων, σωληνοειδή και ενδείκτες.

Επίσης, καθορίζει μια τροφοδοτικό εξόδου +24 VDC έως 200 mA για τα κυκλώματα εισόδου και τις συσκευές χρήστη, καθώς και λεπτομέρειες τροφοδοσίας AC, συμπεριλαμβανομένης της λειτουργίας 50/60 Hz, χρόνου διατήρησης τροφοδοσίας και τυπικού ρεύματος εισόδου.

Τεχνικά Δεδομένα

Τιμή Εφαρμογής

Αυτή η μονάδα είναι κατάλληλη για επεκτάσεις VersaMax Micro σε συμπαγείς ελέγχους μηχανών, μικρούς πίνακες αυτοματισμού, διεπαφές πεδίου με εξόδους ρελέ και συστήματα που χρειάζονται επιπλέον εισόδους 24 VDC συν εξόδους ελεγχόμενες από ρελέ χωρίς αντικατάσταση του υπάρχοντος ελεγκτή βάσης VersaMax Micro.

Ο δημοσιευμένος συνδυασμός 28 σημείων την καθιστά χρήσιμη όπου η εγκατάσταση απαιτεί μεγαλύτερη χωρητικότητα πεδίου, αλλά θέλει να παραμείνει εντός της δομής υλικού του VersaMax Micro.

Η δομή εξόδου ρελέ την καθιστά επίσης πρακτική σε ντουλάπια όπου η πλευρά πεδίου περιλαμβάνει συσκευές ελεγχόμενες από επαφές, όπως εκκινητές, σωληνοειδή ή φορτία ενδείξεων.

Το εγχειρίδιο αναγνωρίζει συγκεκριμένα αυτούς τους τύπους φορτίων, γεγονός που βοηθά στον καθορισμό του ρόλου του προϊόντος σε πραγματικούς πίνακες ελέγχου, αντί μόνο σε αφηρημένους όρους I/O.

Σημειώσεις Επιλογής

Οι κύριοι έλεγχοι είναι η ανάγκη για μονάδα επέκτασης VersaMax Micro 28 σημείων, η δομή 16 εισόδων 24 VDC / 12 εξόδων ρελέ, η κατηγορία τροφοδοτικού 120/240 VAC και η εγκατεστημένη αρχιτεκτονική VersaMax Micro.

Αυτά είναι τα βασικά σημεία συμβατότητας κατά την αντικατάσταση ή την επέκταση ενός συστήματος με υλικό της οικογένειας IC200UEX211.

Συχνές Ερωτήσεις

Ε1: Τι είδους μονάδα είναι η IC200UEX211-C;
Είναι μια μονάδα επέκτασης VersaMax Micro 28 σημείων. Το φύλλο δεδομένων προϊόντος της Emerson αναφέρει την IC200UEX211 ως επέκταση 28 σημείων με 16 εισόδους 24 VDC και 12 εξόδους ρελέ, ενώ το εγχειρίδιο επιβεβαιώνει τη χρήση της ως μονάδα επέκτασης και όχι ως αυτόνομη CPU.

Ε2: Ποιο είναι το πρακτικό νόημα των 16 εισόδων και 12 εξόδων ρελέ;
Σημαίνει ότι η μονάδα επεκτείνει το σύστημα VersaMax Micro με μια μικτή μορφή I/O: 16 ψηφιακές εισόδους πεδίου και 12 εξόδους τύπου επαφής σε ένα περίβλημα.

Αυτός ο συνδυασμός είναι χρήσιμος σε συμπαγείς μηχανές όπου απαιτούνται τόσο επιπλέον σημεία ανίχνευσης όσο και φορτία πεδίου που εναλλάσσονται από ρελέ, χωρίς να χωρίζεται η επέκταση σε πολλαπλές ξεχωριστές μονάδες.

Ε3: Τι είδους φορτία πεδίου μπορούν να ελέγξουν οι έξοδοι ρελέ;
Το εγχειρίδιο αναφέρει ότι οι δώδεκα κανονικά ανοιχτές εξόδους ρελέ τύπου Form A μπορούν να ελέγχουν συσκευές όπως εκκινητές κινητήρων, σωληνοειδή και ενδείκτες.

Επίσης, καθορίζει μια ικανότητα μεταγωγής 2 A ανά κύκλωμα, η οποία είναι ένα από τα βασικά δημοσιευμένα χαρακτηριστικά απόδοσης της πλευράς εξόδου.

Ε4: Γιατί έχει σημασία η κατηγορία τροφοδοσίας 120/240 VAC;
Επειδή η μονάδα επέκτασης έχει σχεδιαστεί γύρω από αυτήν την κατηγορία εισόδου AC. Το εγχειρίδιο δίνει την ονομαστική τάση εισόδου ως 100 έως 240 VAC, με δημοσιευμένες προδιαγραφές συχνότητας και διατήρησης τροφοδοσίας, οπότε η διάταξη τροφοδοσίας του εγκατεστημένου πίνακα πρέπει να ταιριάζει με αυτή τη δομή τροφοδοσίας.

Αυτός είναι ένας από τους πρώτους ελέγχους σε εργασίες αντικατάστασης.

Ε5: Τι πρέπει να ελεγχθεί πριν από την παραγγελία;
Ελέγξτε τον εγκατεστημένο αριθμό εξαρτήματος, επιβεβαιώστε ότι το σύστημα χρησιμοποιεί την αρχιτεκτονική επέκτασης VersaMax Micro, επαληθεύστε ότι η εφαρμογή απαιτεί 16 εισόδους 24 VDC και 12 εξόδους ρελέ, και βεβαιωθείτε ότι ο πίνακας παρέχει τη σωστή κατηγορία τροφοδοσίας 120/240 VAC.

Αυτά είναι τα βασικά σημεία συμβατότητας για την οικογένεια IC200UEX211.
