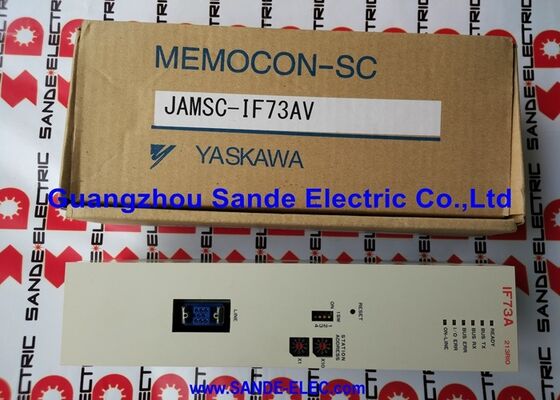

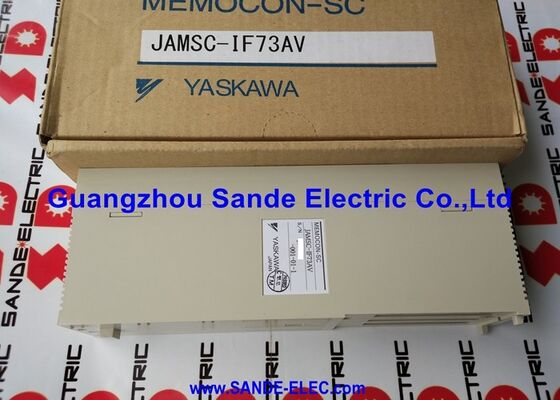

Yaskawa JAMSC-IF73AV. MEMOCON-SC CPU Interface Module. Αντικατάσταση PLC εγκατεστημένης βάσης

Σειρά MEMOCON-SC ∆ Τι είναι αυτή η ενότητα

Το JAMSC-IF73AV είναι μια μονάδα διεπαφής CPU από την σειρά PLC MEMOCON-SC της Yaskawa η οικογένεια μονάδων JAMSC που αποτελεί τον πυρήνα ελέγχου των εγκατεστημένων συστημάτων προγραμματισμού ελεγκτών Yaskawa MEMOCON-SC.Η ονομασία IF εντός της σειράς JAMSC προσδιορίζει τις μονάδες CPU και επιπέδου διεπαφής ως ξεχωριστές από τις μονάδες I/O και επικοινωνίας που καλύπτουν τα ίδια ράκ..

Η πλατφόρμα MEMOCON-SC αναπτύχθηκε εκτενώς σε εφαρμογές ελέγχου μηχανημάτων εργαλείων, βιομηχανικού αυτοματισμού και συντονισμού κίνησης.Όταν μια μονάδα διεπαφής CPU MEMOCON-SC αποτυγχάνει, το ράφι ελέγχου δεν λειτουργεί και το μηχάνημα που διαχειρίζεται σταματά ∙ η αντικατάσταση με την ίδια μονάδα διατηρεί την υφιστάμενη διάταξη του ράφι, το πρόγραμμα,διαμόρφωση Ε/Υ χωρίς να απαιτείται ευρύτερη αντικατάσταση συστήματος ελέγχου.

Η επακόλουθη AV προσδιορίζει μια συγκεκριμένη παραλλαγή υλικού εντός της σειράς των IF73.Οι ενότητες της σειράς JAMSC με διαφορετικά επακόλουθα μπορεί να έχουν την ίδια φυσική εμφάνιση, αλλά να διαφέρουν στην εσωτερική διαμόρφωση.. Επαναβεβαιώστε τον πλήρη αριθμό εξαρτήματος JAMSC-IF73AV από την ετικέτα της εγκατεστημένης μονάδας πριν προμηθευτείτε εναλλακτικό.

Βασικές προδιαγραφές

Παλαιότερη μονάδα CPU ∙ μπαταρία και διατήρηση προγραμμάτων

Οι μονάδες CPU MEMOCON-SC περιλαμβάνουν ενσωματωμένη μπαταρία που διατηρεί το πρόγραμμα σκάλας και το πρόγραμμα κίνησης στη μνήμη κατά την απενεργοποίηση.Η τεκμηρίωση της YASKAWA για τις μονάδες CPU MEMOCON-SC προσδιορίζει ότι εάν ο δείκτης "BAT ALM" ανάβει, η μπαταρία πρέπει να αντικατασταθεί εντός δύο εβδομάδων χρησιμοποιώντας τον καθορισμένο τύπο αντικατάστασης ∙ η καθυστερημένη αντικατάσταση της μπαταρίας ενέχει κίνδυνο απώλειας του περιεχομένου του αποθηκευμένου προγράμματος.

Κατά την αντικατάσταση ενός JAMSC-IF73AV, επαληθεύεται η κατάσταση της μπαταρίας στην μονάδα αντικατάστασης και μεταφέρονται ή αποκαθίστανται τα δεδομένα του προγράμματος ως μέρος της διαδικασίας έναρξης λειτουργίας.Η απώλεια προγράμματος σε μια μονάδα CPU απαιτεί επαναφόρτωση από αντίγραφο ασφαλείας ή ανοικοδόμηση από τεκμηρίωση.

Επιλογή και αντιστοίχιση

Για την αντικατάσταση JAMSC-IF73AV, οι έλεγχοι συμβατότητας είναι οι εξής:

• Πλήρης αντιστοιχία αριθμού τμήματος:JAMSC-IF73AV όχι μόνο IF73 ή άλλη μονάδα επαφή AV
• Θέση των ράφων και διάταξη των συνδέσμωντης εγκατεστημένης μονάδας
• Τυχόν θυγατρικές πλακέτες ή καλώδιασυνδεδεμένη με τη μονάδα στην αρχική εγκατάσταση
• Κατάσταση εφεδρικού προγράμματοςπριν αφαιρέσετε την αρχική μονάδα

Γενικές ερωτήσεις

Ε1: Σε ποιο σύστημα ανήκει το JAMSC-IF73AV;

Η σειρά JAMSC είναι η οικογένεια μονάδων PLC MEMOCON-SC της Yaskawa.και εφαρμογές συντονισμού κίνησηςΑνήκει στον πυρήνα ελέγχου του ράκ και όχι στις εξωτερικές συσκευές I/O ή επικοινωνίας.

Ε2: Γιατί είναι σημαντική η ακριβής αντιστοιχία αριθμού εξαρτήματος για τις ενότητες JAMSC;

Οι ενότητες MEMOCON-SC που φαίνονται φυσικά παρόμοιες μπορούν να έχουν διαφορετικές εσωτερικές διαμορφώσεις ανάλογα με την παραλλαγή προστίμου.Μονάδα με διαφορετικό προφίλ μπορεί να μην λειτουργεί σωστά στην ίδια θέση ράφης, ακόμη και αν ταιριάζει σωματικάΕπιβεβαιώστε το JAMSC-IF73AV ειδικά από την ετικέτα της εγκατεστημένης μονάδας.

Ε3: Η αντικατάσταση του JAMSC-IF73AV απαιτεί επαναφόρτωση του προγράμματος PLC;

Το πρόγραμμα PLC βρίσκεται στη μνήμη της μονάδας του CPU, η οποία υποστηρίζεται από μπαταρία.Κάντε αντίγραφο ασφαλείας του προγράμματος από την αρχική ενότητα πριν από την αφαίρεσηΧωρίς αντίγραφο ασφαλείας, το πρόγραμμα πρέπει να ανακατασκευαστεί από την τεκμηρίωση.

Ε4: Τι πρέπει να ελέγχεται στην μπαταρία πριν και μετά την αντικατάσταση;

Ο δείκτης BAT ALM στην ενότητα δείχνει την κατάσταση της μπαταρίας. Αν ενεργοποιηθεί ο συναγερμός, αντικαταστήστε την μπαταρία, χρησιμοποιώντας τον τύπο αντικατάστασης που καθορίζεται από την Yaskawa.να επαληθεύσει ότι η μπαταρία της νέας μονάδας είναι υγιής πριν από το φόρτωμα των δεδομένων του προγράμματος.

Ε5: Από πού προέρχεται το JAMSC-IF73AV;

Μέσα από την Yaskawa MEMOCON-SC aftermarket, ειδικούς επισκευής βιομηχανικών PLC και παλαιούς πωλητές εξαρτημάτων αυτοματισμού Yaskawa.ανακαινίσειςΕπιβεβαιώστε τον πλήρη αριθμό τμήματος JAMSC-IF73AV από την εγκατεστημένη μονάδα πριν από την παραγγελία.
