ΜΙΤΣΥΒΙΣΙ PLC Προγραμματιζόμενος Λογικός Ελεγκτής Τρανζιστόρας Εξόδου FX2N-64MT-001 FX2N64MT001 FX2N-64MT-OO1

Mitsubishi FX2N-64MT-001 MELSEC FX2N 64-Point Transistor Output PLC 32 DI / 32 DO, 8K βήματα, RS-422, 24VDC

Αριθμός μέρους:Δελτίο ΕΚΑΧ αριθ.

Παρασκευαστής:Mitsubishi Electric (Ιαπωνία)

Τύπος προϊόντος:Κύρια μονάδα PLC MELSEC-F FX2N σειρά

Συνολική Ε/Ε:64 (32 εισόδους / 32 εξόδους τρανζίστορων)

64 σημεία, έξοδα τρανζίστορ, ενσωματωμένος έλεγχος παλμού

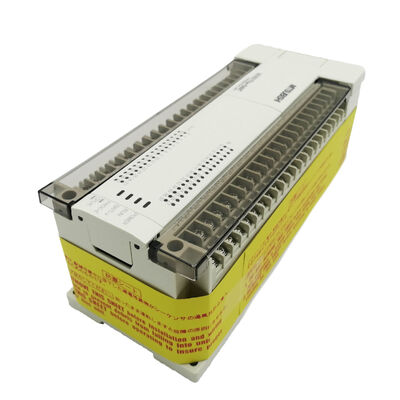

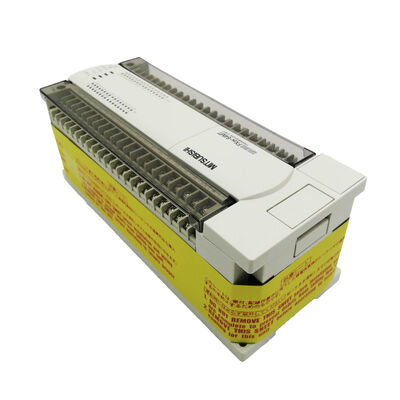

Το FX2N-64MT-001 είναι η κύρια μονάδα εξόδου τρανζίστορ 64 σημείων στη σειρά FX2N της Mitsubishi η CPU, η μνήμη, η παροχή ρεύματος, η I / O και η θύρα επικοινωνίας RS-422 σε μια ενότητα.Δεν χρειάζεται κάτι επιπλέον για να ξεκινήσει ένα πρόγραμμαΣυνδέστε μια τροφοδοσία 24V, προγραμματίστε το με GX Developer ή GX Works2, και τρέχει.

Οι μονάδες εκπομπής FX2N (FX2N-64MR) χειρίζονται υψηλότερα επαγωγικά φορτία και κυκλώματα εναλλασσόμενου ρεύματος, αλλά αλλάζουν σε χιλιοστά του δευτερολέπτου και φθαρούν κατά τη διάρκεια της ζωής τους.Οι εξόδοι των τρανζίστορων του -MT αλλάζουν σε μικροδευτερόλεπτα, δεν έχουν ρούχα επαφής, και μπορούν να παράγουν ρεύματα παλμών έως και 100 kHz χρησιμοποιώντας το ενσωματωμένο PLSY,

Για μηχανές που χρειάζονται έλεγχο αξόνων σερβο ή σταπ, παράλληλα με μεγάλη βάση Ε/Υ,Αυτό εξαλείφει την ανάγκη για ξεχωριστή μονάδα εντοπισμού θέσης FX2N-1PG-E σε εφαρμογές με έναν ή δύο άξονες.

Οι 32 εισροές περιλαμβάνουν X0 ∆ X5 ως κανάλια μετρητών υψηλής ταχύτητας (έως 60 kHz), κατάλληλα για ανατροφοδότηση κωδικοποιητή και μετρητές αισθητήρων εγγύτητας υψηλού ρυθμού.Οι 32 πηγές τύπου τρανζίστορ έχουν εξόδους κάθε χειριστή μέχρι το 0.5A σε 5 ̊30V DC.

Επέκταση και Μνήμη

Το δίκτυο επέκτασης FX2N συνδέει ψηφιακές μονάδες εισόδου (FX2N-16EX, FX2N-32EX), ψηφιακές μονάδες εξόδου (FX2N-16EY, FX2N-32EY) και αναλογικές μονάδες (FX2N-2AD, FX2N-4AD, FX2N-2DA,FX2N-4DA) στα δεξιά της μονάδας βάσηςΣυνολικά επεκτάσιμα I/O είναι 256 σημεία.

Η ενσωματωμένη μνήμη RAM 8.000 βημάτων καλύπτει τα περισσότερα προγράμματα μιας μηχανής.000 βήματα (FX2N-EEPROM-16L για μη πτητική αποθήκευση χωρίς εξάρτηση από μπαταρία).

Η θύρα RS-422 υποστηρίζει επίσης τη δικτύωση N:N peer-to-peer μεταξύ έως και 8 μονάδων FX2N. Τα μητρώα δεδομένων και οι συσκευές bit μοιράζονται αυτόματα, χωρίς πρόσθετες οδηγίες κλίμακας επικοινωνίας.

Βασικές προδιαγραφές

Γενικές ερωτήσεις

Ε1: Ποιο είναι το μέγιστο ρεύμα εξόδου ανά κανάλι τρανζίστορ και σε όλες τις εξόδους;

Κάθε κανάλι διαχειρίζεται έως 0,5A σε 5 ̊30V DC.Το συνολικό ταυτόχρονο ρεύμα εξόδου σε όλα τα 32 κανάλια περιορίζεται από την εσωτερική παροχή ενέργειας της μονάδας, συνήθως περίπου 8A για την πλήρη ομάδα εξόδουΕάν πολλές εξόδους λειτουργούν ταυτόχρονα σε ή κοντά σε 0,5A, επαληθεύεται ότι το συνολικό φορτίο παραμένει εντός αυτού του προϋπολογισμού κατά τη διάρκεια του σχεδιασμού του συστήματος.

Ε2: Οι ενσωματωμένες εξόδους παλμών Y0/Y1 είναι στα 100 kHz ίδια με το FX2N-1PG-E. Πότε αξίζει ακόμα να προστεθεί η μονάδα θέσης;

Και οι δύο παράγουν σιδηρόδρομους παλμών 100 kHz. Οι ενσωματωμένες εξόδους χρησιμοποιούν οδηγίες σκάλας PLSY, PLSR, DRVA και DRVI, οι οποίες καλύπτουν την απλή τοποθέτηση σημείου σε σημείο.Το FX2N-1PG-E προσθέτει ειδικούς τρόπους θέσης ∙, διπλής ταχύτητας προσέγγιση, διακοπή-αποκινούμενη στάθμευση, η οποία δεν μπορεί να αναπαραχθεί άμεσα από το ενσωματωμένο σύνολο εντολών.οι ενσωματωμένες εξόδους είναι επαρκείς και το -1PG-E είναι περιττό.

Ε3: Υποστηρίζεται ακόμα το FX2N-64MT-001;

Η σειρά FX2N διακόπτεται. Για νέα σχέδια, η Mitsubishi συνιστά το FX5U (MELSEC iQ-F). Για τις υπάρχουσες εγκαταστάσεις FX2N, το GX Works2 συνεχίζει να υποστηρίζει τον προγραμματισμό και την παρακολούθηση.Το FX2N-64MT-001 διατίθεται μέσω της αγοράς βιομηχανικού πλεονάσματος.

Ε4: Μπορεί η μνήμη του προγράμματος να επεκταθεί πέρα από 8.000 βήματα;

Μια κασέτα μνήμης στην πρίζα του μπροστινού πάνελ επεκτείνει την χωρητικότητα σε 16.000 βήματα.Το FX2N-EEPROM-16L παρέχει μη πτητική αποθήκευση βασισμένη σε EEPROM που διατηρεί το πρόγραμμα χωρίς αντίγραφο ασφαλείας μπαταρίας.

Ε: Μπορεί το FX2N-64MT-001 να ελέγχει τους ενισχυτές της σειράς MR-J της Mitsubishi;

Ναι μέσω των ενσωματωμένων εξόδων παλμού Y0/Y1 του τρανζίστορα που συνδέονται με τα τερματικά εισόδου παλμού του ενισχυτή σέρβο, χρησιμοποιώντας οδηγίες θέσης DRVA/DRVI για έως δύο άξονες.Για πιο εξελιγμένο έλεγχο με servo (οδική ακολουθία)Οι σημειώσεις εφαρμογής της Mitsubishi παρέχουν παραδείγματα καλωδίωσης για τους ενισχυτές MR-J2S, MR-J3, MR-JN και MR-JE.
