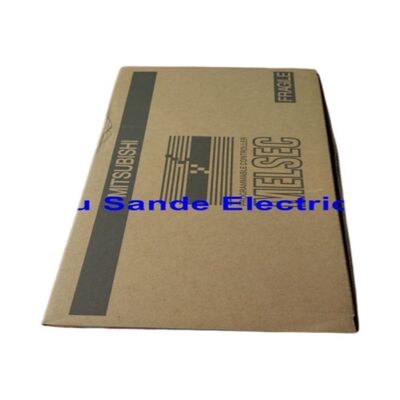

Ο Διοικητής του Συστήματος Ελέγχου Λογικής Διοίκησης

Mitsubishi FX2N-48MR-001 MELSEC FX2N 48-Point Compact PLC 24 DI / 24 έξοδα ρελέ / 100 240VAC / 50VA / 8K βήματα / RS-422

48 σημεία, έξοδα ρελέ, παροχή εναλλασσόμενου ∙ Το πρακτικό προφίλ του FX2N-48MR

Το FX2N-48MR-001 είναι το μέλος 48 σημείων της οικογένειας MELSEC FX2N ∙ ένα βήμα κάτω στον αριθμό I/O από το FX2N-64MR 64 σημείων και ένα βήμα πάνω από το FX2N-32MR 32 σημείων.Είκοσι τέσσερις ψηφιακές εισόδους και 24 εξόδους ρελέ σε ένα στερέωμα με εναλλακτική ενέργεια, δεν απαιτείται ενότητα επέκτασης για εφαρμογές που χωρούν σε αυτόν τον αριθμό.

Η ονομασία "MR" είναι ο δείκτης τύπου εξόδου: M = κύρια μονάδα, R = εξόδους ρελέ. Οι επαφές του ρελέ αλλάζουν φορτία AC και DC.Συμπλέκτες επαγγέλλοντος κινητήρα 230VAC, και φανές δεικτών σε μικτές τάσεις από τον ίδιο ελεγκτή, με κάθε επαφή ρελέα ηλεκτρικά απομονωμένη από την εσωτερική λογική του PLC.Αυτή η ευελιξία της τάσης είναι ο λόγος που οι παραλλαγές εξόδου ρελέα παραμένουν σχετικές σε πάνελ μηχανών όπου η καλωδίωση πεδίου εξυπηρετεί φορτία σε διαφορετικές τάσεις από διαφορετικές πηγές ρεύματος.

Η τροφοδοσία εναλλασσόμενου ρεύματος δέχεται ρεύμα 100 ∼ 240 VAC ∙ ο ίδιος ελεγκτής τροφοδοτεί ένα βορειοαμερικανικό πάνελ 120 VAC ή ένα ευρωπαϊκό πάνελ 230 VAC χωρίς αλλαγές υλικού.

Βασικές προδιαγραφές

FX2N-48MR-001 στη σειρά FX2N

Η οικογένεια βασικών μονάδων FX2N καλύπτει πέντε μεγέθη: 32MR, 48MR, 64MR, 80MR και 128MR ∙ όλες οι έξοδοι ρελέ, όλες τροφοδοτούνται με εναλλασσόμενο ρεύμα, όλες με την ίδια θύρα προγραμματισμού RS-422 και μνήμη προγράμματος 8.000 βημάτων.Το 48MR βρίσκεται στο δεύτερο μικρότερο μέγεθοςΓια ένα μηχάνημα που χρειάζεται 20 εισόδους αισθητήρων, 15 εξόδους ενεργοποιητών και μια χούφτα εφεδρικά σημεία για μελλοντική καλωδίωση, το 48MR παρέχει επαρκή I / O χωρίς το μεγαλύτερο αποτύπωμα και το κόστος του 64MR.

Το συμπέρασμα -001 προσδιορίζει τη διεθνή έκδοση του FX2N-48MR Είναι η κατάλληλη παραλλαγή για εγκαταστάσεις εκτός της ιαπωνικής αγοράς..

Σενάρια εφαρμογής

Συστήματα μεταφοράς και διαλογής:24 αισθητήρες εγγύτητας, φωτοηλεκτρικά κύτταρα και κουμπιά πιέσεων στις εισόδους· επαγγενείς κινητήρα, ηλεκτροσόκ μετατροπέα και δείκτες στις εξόδους ρελέ..

Μηχανές συσκευασίας και συμπλήρωσης:Πνευματικοί πιλότοι βαλβίδων (24VDC), σπείρες εκκίνησης κινητήρα (230VAC) και λαμπτήρες σηματοδότησης από τις ίδιες επαφές ρελέ.

Εναλλακτικό για συντήρηση μηχανών:Πολλά μηχανήματα εξοπλισμένα με το FX2N-48MR παραμένουν σε παραγωγή παγκοσμίως.Μια αντικατάσταση με τον ίδιο αριθμό μοντέλου διατηρεί τον αρχικό χάρτη διευθύνσεων I/O και την καλωδίωση εξόδου χωρίς να απαιτούνται τροποποιήσεις προγράμματος ή αλλαγές υλικού σταδίου εξόδου.

Γενικές ερωτήσεις

Ε: Ποια είναι η διαφορά μεταξύ του FX2N-48MR-001 και του FX2N-48MR-ES/UL;

Η προθήκη -001 προσδιορίζει τη διεθνή παραλλαγή χωρίς πιστοποίηση UL/cUL.Το προσάρτημα -ES/UL προσδιορίζει την ίδια διεθνή προδιαγραφή συν τις καταχωρίσεις UL και cUL για τις αγορές της Βόρειας Αμερικής με αυστηρές απαιτήσεις πιστοποίησης UL. και τα δύο είναι ηλεκτρικά πανομοιότυπα. Προσδιορίστε -ES/UL για εγκαταστάσεις της Βόρειας Αμερικής όπου απαιτούνται στοιχεία ελέγχου που περιλαμβάνονται στον κατάλογο UL·Το -001 είναι κατάλληλο για αγορές στις οποίες η πιστοποίηση CE πληροί τις κανονιστικές απαιτήσεις.

Ε2: Μπορούν να προστεθούν ενότητες επέκτασης στο FX2N-48MR-001;

Ναι. Το FX2N υποστηρίζει έως και 8 μονάδες επέκτασης στο δεξί πλάι του λεωφορείου επέκτασης (για το 48MR, σε συνδυασμό με την I / O της πλακέτας CPU).με τη μέγιστη συνολική ισχύ του συστήματος στα 256 σημεία I/OΓια την επικοινωνία, το FX2N-232-BD (RS-232), το FX2N-485-BD (RS-485/Modbus) ή το FX2N-CNV-BD με τις επόμενες ενότητες επικοινωνίας προσθέτουν τη δυνατότητα σειριακής διεπαφής.

Ε3: Ποιο λογισμικό προγραμματισμού απαιτείται;

GX Developer ή GX Works2 Γεωγραφικά περιβάλλοντα της Mitsubishi για την οικογένεια FX2N.Ούτε οι επεξεργαστές GX Works3 (για τη σειρά iQ-R) ούτε οι τυποποιημένοι επεξεργαστές IEC 61131-3 συνδέονται συνήθως απευθείας με τον FX2N χωρίς τη διαμόρφωση συμβατότηταςΤο GX Works2 υποστηρίζει τη λογική σκάλας του FX2N, FBD, και το σύνολο εντολών της σειράς FX, συμπεριλαμβανομένων των PID, Modbus, HSC και PTO / PWM.

Ε4: Ποια είναι η ηλεκτρική διάρκεια ζωής της επαφής με το ρελέ στο FX2N-48MR;

Η Mitsubishi καθορίζει τις επαφές του ρελέ με 100.000 λειτουργίες σε ονομαστικό αντίστατο φορτίο (2A / 250VAC).Τα επαγωγικά φορτία συνεχούς ρεύματος μειώνουν τη διάρκεια ζωής της επαφής μέσω αψίδα τάσης που σχηματίζεται σε τόξο κατά την απενεργοποίηση. Οι δίωδοι ελεύθερης τροχιάς σε επαγωγικά φορτία συνεχούς ρεύματος καταπιέζουν αυτό και παρατείνουν σημαντικά τη διάρκεια ζωής της επαφής.Για τις εξόδους που κυκλώνονται σε υψηλή συχνότητα, οι παραλλαγές εξόδου των τρανζίστορ (FX2N-48MT) είναι πιο κατάλληλες.

Ε5: Ποια είναι η διαδρομή μετανάστευσης από το διακοπημένο FX2N-48MR;

Το FX5U-48MR/ES της Mitsubishi είναι το άμεσο λειτουργικό ισοδύναμο της τρέχουσας σειράς FX5 24DI, 24 εξόδους ρελέ, παροχή 100-240VAC με σημαντικά βελτιωμένη επεξεργασία, ενσωματωμένο Ethernetκαι RS-485Η μετανάστευση απαιτεί επανεξέταση του προγράμματος στο GX Works3 (οι εξαγωγές του GX Works2 βοηθούν στη διαδικασία).Για εγκαταστάσεις στις οποίες το πρόγραμμα FX2N πρέπει να παραμείνει αμετάβλητο, το FX3U-48MR/ES είναι ο πλησιέστερος στόχος μετανάστευσης με το ίδιο περιβάλλον GX Works2.
