IC200UDR164-DKC | GE Fanuc VersaMax Micro PLC — 40×24VDC In / 24 Relay Out / 120–240VAC / 8 HSC Inputs / RS-232C / 4 Expansion Units / Revision DKC

Ένα πλήρες Micro PLC — Όχι απλώς μια μονάδα I/O

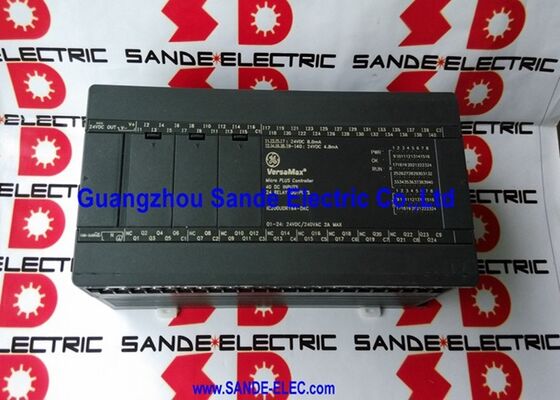

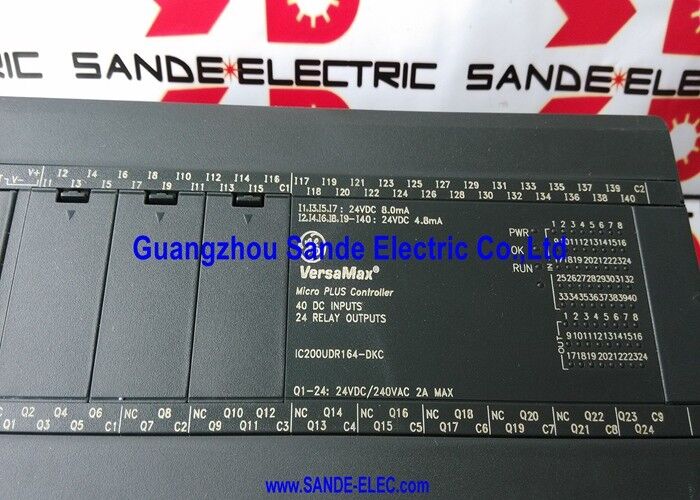

Το IC200UDR164-DKC είναι ένα πλήρες VersaMax Micro PLC — επεξεργαστής, τροφοδοτικό, ψηφιακές είσοδοι και έξοδοι ρελέ όλα σε ένα περίβλημα. Αυτή δεν είναι μια αυτόνομη κάρτα I/O. είναι ένας αυτόνομος προγραμματιζόμενος ελεγκτής με ενσωματωμένη CPU, εκτέλεση προγράμματος και πεδίο I/O.

Η ονομασία "UDR164" έχει λειτουργική σημασία: η μονάδα παρέχει 40 ψηφιακές εισόδους DC και 24 εξόδους ρελέ σε μορφή 64 σημείων (U = VersaMax, D = είσοδος DC, R = έξοδος ρελέ, 164 = 64 σημείων με τροφοδοτικό 120/240 VAC). Το επίθημα DKC προσδιορίζει την αναθεώρηση υλικού αυτής της συγκεκριμένης έκδοσης.

Στην είσοδο τροφοδοσίας 120–240 VAC, αυτή η μονάδα συνδέεται απευθείας με το δίκτυο AC χωρίς ξεχωριστό τροφοδοτικό DC — ο εσωτερικός μετατροπέας AC/DC τροφοδοτεί τόσο τη λογική PLC όσο και τα κυκλώματα εισόδου. Για σχέδια ντουλαπιών όπου η τροφοδοσία AC είναι η κύρια πηγή ενέργειας, αυτό εξαλείφει ένα εξάρτημα.

Βασικές Προδιαγραφές

24 Έξοδοι ρελέ τύπου C — Έλεγχος πεδίου μικτής τάσης

Κάθε μία από τις 24 εξόδους ρελέ είναι μια επαφή Form C (SPDT) — ένα ρελέ μεταγωγής με κανονικά ανοιχτούς, κανονικά κλειστούς και κοινούς ακροδέκτες. Αυτή η φόρμα επικοινωνίας παρέχει τη μεγαλύτερη ευελιξία καλωδίωσης:

Κανονικά ανοιχτό (ΟΧΙ):Τυπικός έλεγχος φορτίου — πηνίο εκκίνησης κινητήρα, ηλεκτρομαγνητική βαλβίδα, συναγερμός.

Κανονικά κλειστό (NC):Εφαρμογές ασφαλείς για σφάλματα — κυκλώματα που πρέπει να ενεργοποιούνται όταν η έξοδος είναι απενεργοποιημένη και να απενεργοποιούνται όταν είναι ενεργοποιημένα.

Κοινή (COM):Δέχεται οποιαδήποτε τάση τροφοδοσίας πεδίου εντός της ονομαστικής τιμής επαφής του ρελέ. Τα φορτία 120VAC, τα φορτία 230VAC και τα φορτία 24VDC συνδέονται στην ίδια τράπεζα ρελέ χωρίς υλικό προσαρμογής τάσης — η επαφή του ρελέ είναι ηλεκτρικά ανεξάρτητη από την τροφοδοσία PLC.

Σενάρια εφαρμογής

Συμπαγείς πίνακες μηχανών με τροφοδοσία AC:Η μονάδα συνδέεται απευθείας με το δίαυλο AC του πίνακα. Δεν απαιτείται μονάδα τροφοδοσίας 24 VDC για το ίδιο το PLC — απλοποιώντας τη σχεδίαση του πίνακα για μηχανήματα με υποδομή τροφοδοσίας μόνο AC.

Έλεγχος ρελέ πολλαπλών ζωνών:24 Ρελέ Form C που ελέγχουν ανεξάρτητα τους μίζες κινητήρα, τις ηλεκτρομαγνητικές βαλβίδες και τις επαφές συναγερμού σε μικτές τάσεις πεδίου AC και DC — όλα από ένα περίβλημα ελεγκτή.

Μέτρηση παραγωγής υψηλής ταχύτητας:Παλμοί κωδικοποιητή ή αισθητήρα από έως και 8 μετρητές που παρακολουθούνται ταυτόχρονα σε λειτουργία HSC. Οι συσσωρευμένες μετρήσεις αναγνώσεων προγράμματος κάθε σάρωση για έλεγχο παρτίδας, μέτρηση μήκους ή παρακολούθηση ταχύτητας.

FAQ

Ε1: Τι είναι το επίθημα αναθεώρησης "-DKC" και επηρεάζει τη συμβατότητα;

Το επίθημα DKC προσδιορίζει τη συγκεκριμένη αναθεώρηση υλικού του IC200UDR164. Οι αναθεωρήσεις αντικατοπτρίζουν ενημερώσεις στοιχείων ή κατασκευής, διατηρώντας παράλληλα τις ίδιες λειτουργικές προδιαγραφές και συμβατότητα προγράμματος. Μια μονάδα DKC αντικαθιστά προηγούμενες αναθεωρήσεις IC200UDR164 (όπως AD, CB, κ.λπ.) χωρίς αλλαγές προγράμματος στις περισσότερες εγκαταστάσεις. Επιβεβαιώστε με τις απαιτήσεις έκδοσης υλικολογισμικού του εγκατεστημένου προγράμματος εάν υπάρχουν ανησυχίες σχετικά με τη συμβατότητα αναθεώρησης.

Ε2: Ποιο λογισμικό προγραμματισμού συνδέεται με το IC200UDR164-DKC;

Η σειρά VersaMax Micro έχει προγραμματιστεί χρησιμοποιώντας το Proficy Machine Edition (PME) ή το παλαιότερο λογισμικό Logicmaster. Η σύνδεση γίνεται μέσω της ενσωματωμένης σειριακής θύρας RS-232C χρησιμοποιώντας ένα IC200CBL001 ή ισοδύναμο καλώδιο προγραμματισμού. Το Proficy Machine Edition υποστηρίζει γλώσσες προγραμματισμού Ladder Diagram και Instruction List για την πλατφόρμα VersaMax Micro.

Ε3: Μπορούν οι 24 έξοδοι ρελέ να χρησιμοποιηθούν ως επαφές NO και NC ταυτόχρονα από το ίδιο ρελέ;

Ναί. Κάθε ρελέ Form C παρέχει και τους τρεις ακροδέκτες — NO, NC και COM — στη λωρίδα ακροδεκτών. Το πρόγραμμα δίνει εντολή στο πηνίο του ρελέ. η καλωδίωση στο NO, NC ή και στα δύο καθορίζει πώς αποκρίνεται το κύκλωμα πεδίου. Ένα ρελέ μπορεί ταυτόχρονα να κλείσει ένα κύκλωμα ΝΟ (ενεργοποιώντας μια λυχνία) και να ανοίξει ένα κύκλωμα NC (απενεργοποιώντας μια παράκαμψη) με μία μόνο εντολή εξόδου.

Ε4: Ποια είναι η διαφορά μεταξύ IC200UDR164 και IC200UDR064;

Και τα δύο είναι VersaMax Micro PLC 64 σημείων με 40 εισόδους DC και 24 εξόδους ρελέ. Η διαφορά είναι το τροφοδοτικό: το IC200UDR064 χρησιμοποιεί ισχύ εισόδου 24 VDC. Το IC200UDR164 χρησιμοποιεί 120/240VAC. Όλες οι άλλες λειτουργικές προδιαγραφές — αριθμός I/O, δυνατότητα HSC, τύπος ρελέ, συνδεσιμότητα επέκτασης — είναι πανομοιότυπες. Επιλέξτε με βάση τη διαθέσιμη τάση τροφοδοσίας στον πίνακα.

Ε5: Οι έξοδοι του ρελέ προστατεύονται από την επαγωγική μεταγωγή φορτίου;

Οι ίδιες οι επαφές του ρελέ δεν περιλαμβάνουν ενσωματωμένη καταστολή. Για επαγωγικά φορτία (πηνία εκκίνησης κινητήρα, ηλεκτρομαγνητικές βαλβίδες), συνιστάται εξωτερική καταστολή σε όλο το φορτίο — ένα δίκτυο snubber για φορτία AC ή μια δίοδος ελεύθερου τροχού για φορτία DC. Χωρίς καταστολή, η ακίδα πίσω-EMF στο άνοιγμα του ρελέ υποβαθμίζει τη διάρκεια ζωής της επαφής με την πάροδο του χρόνου. Επαληθεύστε τις απαιτήσεις επαγωγικής καταστολής φορτίου από το εγχειρίδιο χρήστη IC200UDR164 για τους συγκεκριμένους τύπους φορτίων που αλλάζουν.
