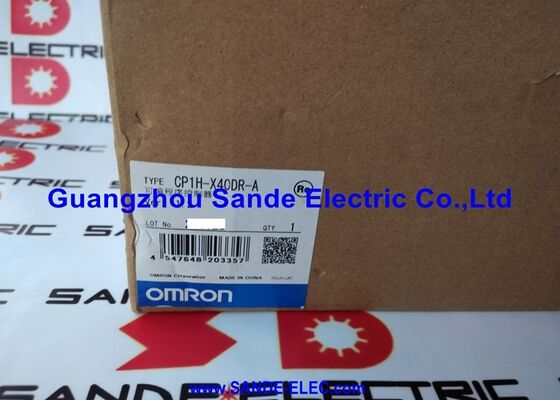

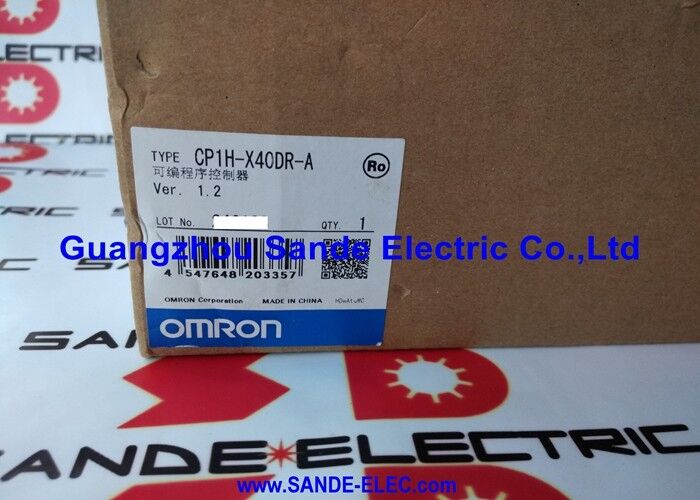

Ο Omron CP1H-X40DR-A. ∙ CP1H Compact PLC 24 DI + 16 Relay / AC 100 240V / 100kHz HSC ×4 / 100kHz Pulse Out ×2 / USB / 20K Steps / 0.1μs / IP20

Μετρητής υψηλής ταχύτητας 100kHz + έξοδος παλμού 100kHz

Το CP1H-X40DR-A ενσωματώνει τέσσερα κανάλια υπολογιστή υψηλής ταχύτητας υλικού και δύο κανάλια εξόδου παλμών υλικού ∆ λειτουργίες που δεν έχουν εξομοιωθεί με firmware,αλλά ειδικό υλικό μετρητή/χρονοδιακόπτη που λειτουργεί ανεξάρτητα από τον κύκλο σάρωσης του CPU.

HSC (μετρητής υψηλής ταχύτητας):Τέσσερα κανάλια δέχονται μονοφασικά σήματα κωδικοποιητή ή παλμών αισθητήρα έως 100 kHz ή διφασικά σήματα (αποκλαδικοποίηση A / B) έως 50 kHz.Η αύξηση των μετρητών σε κάθε εισερχόμενο παλμό μεταξύ των σαρώσεων του προγράμματοςΧρησιμοποιείται για την παρακολούθηση της θέσης του κωδικοποιητή, τη μέτρηση της παραγωγής, τη συνολική ροή και τη μέτρηση της ταχύτητας.

Εκτόξευση παλμού:Δύο κανάλια παράγουν σιδηρόδρομους παλμών έως και 100 kHz, οδηγώντας ρυθμιστές σταπτικών κινητήρων ή servo drive σε κατάσταση θέσης ή ταχύτητας. The pulse output supports independent operation (each channel at its own frequency) or synchronised output (both channels locked to the same reference) for two-axis coordinated motion without an external motion controller.

Βασικές προδιαγραφές

Εναλλακτικές εισροές από απορροφητήρα/πηγή (PNP/NPN)

Οι 24 ψηφιακές εισόδους επιλέγουν μεταξύ λειτουργίας νεροχύτη (NPN) και πηγής (PNP) με τη διαμόρφωση καλωδίωσης, χωρίς να απαιτείται αλλαγή υλικού ή παραλλαγής μοντέλου.Οι ευρωπαϊκές μηχανικές συμβάσεις χρησιμοποιούν συνήθως αισθητήρες PNP (πηγή)Οι επιλογές εισροών του CP1H-X40DR-A μπορούν να καλύπτουν τις δύο συμβάσεις,καθιστώντας το πρακτικό για τους κατασκευαστές μηχανών που αποστέλλουν σε πολλές αγορές.

Optocoupler isolation between the 24VDC input field and the PLC's internal logic prevents ground loop currents and transient voltages from reaching the CPU — the field and logic sides are electrically independent.

Σενάρια εφαρμογής

Μηχανές συσκευασίας:Η τροφοδοσία με φιλμ, η θερμική σφράγιση και η καταμέτρηση του προϊόντος σε ένα CP1H-X40DR-A. Η έξοδος παλμού οδηγεί τον βήμα κινητήρα για την πρόοδο του φιλμ. Το HSC παρακολουθεί τον κωδικοποιητή στον μηχανισμό κοπής.Οι εξόδοι ρελέα ελέγχουν το στοιχείο σφράγισης και τον ενεργοποιητή απόρριψης.

Συστήματα διαλογής με μεταφορέα:24 εισροές αισθητήρων που καλύπτουν την ανίχνευση του προϊόντος σε πολλαπλά τμήματα μεταφορέα.Ενσωματωμένο HSC μετράει τα προϊόντα σε κάθε κλάδο.

Μηχανές εργαλείων μικρού μεγέθους και εξοπλισμός δοκιμών:Διαδοχικός έλεγχος (σφίξιμο, κοπή, εκφόρτωση) μέσω εξόδων ρελέ. Επιστροφή κωδικοποιητή μέσω HSC. RS-232C για επικοινωνία με όργανο μέτρησης. USB για πρόσβαση προγραμματισμού φορητού υπολογιστή.

Στάσεις αντλίας νερού και κλιματισμού:Εισαγωγές διακόπτη επιπέδου και πίεσης στο 24DI. Επικοινωνίες με κινητήρα αντλίας και ηλεκτροσόλη βαλβίδας στις εξόδους ρελέ. Ενσωματωμένο RTC για προγραμματισμένες λειτουργίες και καταγραφή γεγονότων.

Γενικές ερωτήσεις

Ερώτηση 1: Μπορεί το CP1H-X40DR-A να αντικαταστήσει ένα CP1H-X40DT-A (εξόδου τρανζίστορ) σε μια υπάρχουσα εγκατάσταση;

Από λειτουργική άποψη, η CP1H-X40DR-A (έξοδος ρελέ) διαφέρει από την CP1H-X40DT-A (έξοδος τρανζίστορ) κυρίως από τα χαρακτηριστικά μεταγωγής της εξόδου.Οι εξόδοι των τρανζίστορων είναι μόνο συνεχούς ρεύματος, αλλά αλλάζουν ταχύτερα και δεν έχουν μηχανική φθοράΗ λογική του προγράμματος είναι πανομοιότυπη μεταξύ των δύο παραλλαγών.

Ε2: Ποιες ενότητες επέκτασης είναι συμβατές με το CP1H-X40DR-A;

Η σειρά CP1H υποστηρίζει μονάδες Ε/Υ επέκτασης CJ-series που συνδέονται μέσω του συνδέσμου Ε/Υ επέκτασης CP1H και μονάδες Ε/Υ επέκτασης CP-series.Μπορεί να προστεθούν έως και 3 μονάδες επέκτασης σειράς CP ή μονάδες I/O σειράς CJ (μέσω προσαρμογέα)Η αναλογική, θερμοκρασία και εξειδικευμένη επέκταση I/O είναι διαθέσιμη μέσω του συνδετήρα επέκτασης CJ I/O.

Ε3: Ποια εργαλεία και γλώσσες προγραμματισμού υποστηρίζει το CP1H-X40DR-A;

Το CX-Programmer είναι το κύριο περιβάλλον προγραμματισμού για το CP1H. Υποστηρίζει προγραμματισμό διαγράμματος σκάλας (LD) και λίστας οδηγιών (IL) σύμφωνα με την IEC 61131-3.Η θύρα USB συνδέει έναν υπολογιστή που εκτελεί τον CX-Programmer για λήψη προγράμματοςΤο CX-Designer χρησιμοποιείται για την ανάπτυξη πινάκων HMI που συνδέονται με το RS-232C ή την πύλη επέκτασης.

Ε4: Πώς λειτουργεί το ενσωματωμένο ρολόι πραγματικού χρόνου (RTC);

Το εσωτερικό RTC του CP1H-X40DR-A διατηρεί τιμές έτους, μήνα, ημέρας, ημέρας της εβδομάδας, ώρας, λεπτού και δευτερολέπτου σε ειδικές τοποθεσίες μνήμης DM.Το πρόγραμμα διαβάζει τα δεδομένα ρολογιού και τα χρησιμοποιεί για προγραμματισμένες λειτουργίες (εκκίνηση/παύση σε συγκεκριμένες ώρες), η χρονογραφία γεγονότων στα αρχεία δεδομένων και η διαχείριση συνταγών που αλλάζει τις παραμέτρους παραγωγής ανά βάρδια ή ημέρα.

Ε5: Ποια πρωτόκολλα επικοινωνίας υποστηρίζονται μέσω επιλογών επέκτασης;

Μέσα από τις δύο επιλογές πίνακα slots, το CP1H-X40DR-A υποστηρίζει RS-485 (για Modbus RTU, CompoWay / F, και άλλα σειριακά πρωτόκολλα) και Ethernet (EtherNet / IP, TCP / IP socket επικοινωνίες).Η συνδεσιμότητα EtherNet/IP επιτρέπει στο CP1H-X40DR-A να συμμετέχει στα δίκτυα EtherNet/IP μαζί με τους ελεγκτές της σειράς CJ2 και NJ ως κόμβος συσκευήςΟι επιλογές DeviceNet και PROFIBUS είναι επίσης διαθέσιμες μέσω ειδικών επιλογών ή πινάκων επικοινωνίας.
