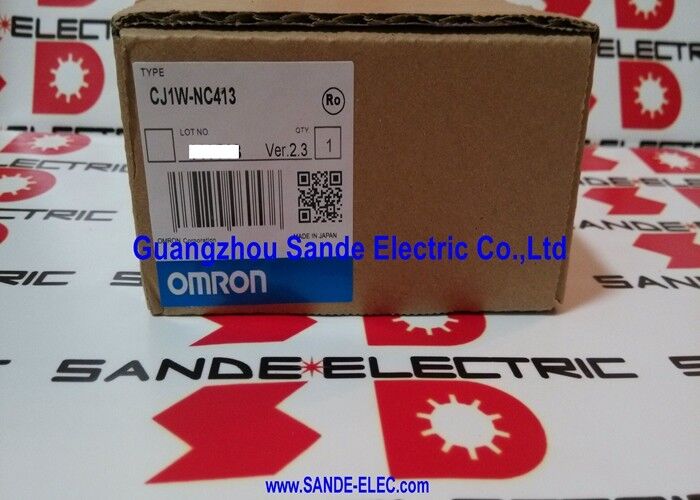

Η μονάδα NC της OMRON PLC CJ1W-NC413 CJ1W-NC413 CJ1WNC413

Μονάδα ελέγχου θέσης 4 άξων της Omron CJ1W-NC413

Σύνοψη

ΗCJ1W-NC413είναιΜονάδα ελέγχου θέσης 4 άξωνγια τηνΣυγκοινωνιακό λεωφορείο I/O CJΤα δημοσιευμένα δεδομένα της Omron το αναγνωρίζουν ωςΕιδική μονάδα I/Oμε4 κανάλια εξόδου παλμών,Μέγιστη συχνότητα εξόδου παλμού 500 kHz, και στήριξη γιαέως 4 άξονες PTP.

Τα ίδια δεδομένα δείχνουν επίσης ότι δέχεται διάφορους τύπους ψηφιακών εισροών, συμπεριλαμβανομένωνΔιοδηγός γραμμής RS-422, σήματα NPN, PNP και μη τάσης, ενώ χρησιμοποιείτεΠύλη από ανοιχτό συλλέκτη NPN.

Αυτό που κάνει αυτή τη μονάδα πολύτιμη στον πραγματικό έλεγχο μηχανών είναι ο ρόλος της ως απλή πλατφόρμα εντοπισμού θέσης.

Η Omron περιγράφει την οικογένεια CJ1W-NC_3 ωςΕλεγκτής θέσης σημείο-σημείο με έξοδο σιδηροδρομικής τάσης παλμών, υποστήριξηεπιτάχυνση/αποβράδυνση σε τραπεζοειδή ή σε καμπύλη S, άμεσες εντολές τοποθέτησης σκάλας, έλεγχο θέσης και ταχύτητας, γραμμική παρεμβολή και δεδομένα τοποθέτησης με βάση τη μνήμη.

Αυτό του δίνει μια πολύ πρακτική θέση σε μηχανές που χρειάζονται καθοριστική στάπτερ ή σέρβο θέση χωρίς να μετακινούνται σε μια πιο περίπλοκη αρχιτεκτονική δίκτυο κίνησης.

Τεχνικά δεδομένα

Αξία εφαρμογής

Το CJ1W-NC413 ταιριάζει καλάΜηχανές ευρετηριασμού, μονάδες μεταφοράς, εξοπλισμός συμπαγής συσκευασίας, συστήματα επιλογής και τοποθέτησης και απλές εφαρμογές συντονισμένου άξοναόταν υπάρχει ήδη ένας PLC σειράς CJ και η κίνηση του ιμάντα παλμού είναι η προτιμώμενη μέθοδος ελέγχου.

Επειδή παρέχει τέσσερις άξονες από μια ειδική θέση I/O,είναι ιδιαίτερα χρήσιμο όταν πολλά ανεξάρτητα κανάλια θέσης πρέπει να παραμείνουν στενά ενσωματωμένα με τη λογική PLC αντί να χωρίζονται σε ξεχωριστό υλικό κίνησης.

Πρόκειται για ένα μηχανικό συμπέρασμα που βασίζεται στην τετραάξια, 500 kHz δομή εκπομπής παλμών που δημοσιεύθηκε από το module και την περιγραφή της οικογένειας κίνησης CJ.

Έχει επίσης καλή αξία αντικατάστασης σε εγκατεστημένα συστήματα.

Όταν ένα ντουλάπι αρχικά χτίστηκε γύρω από ένα CJ1W-NC413, το να ταιριάζει με την ίδια μονάδα συνήθως διατηρεί την αρχική κατανομή άξονα, το σχεδιασμό συνδέσμου πεδίου,και την προσέγγιση προγραμματισμού κίνησης από την πλευρά του PLC με πολύ λιγότερη προσπάθεια από την επανασχεδίαση του τμήματος κίνησης.

Στις εργασίες συντήρησης, αυτή η συνέχεια είναι συχνά πιο χρήσιμη από την υιοθέτηση μιας νεότερης πλατφόρμας στη μέση της παραγωγής.

Πρόκειται για ένα μηχανικό συμπέρασμα που υποστηρίζεται από τον καθορισμένο ρόλο του module στη σειρά προϊόντων CJ motion.

Προοπτική αντικατάστασης και επιλογής

Για εργασίες αντικατάστασης, το CJ1W-NC413 πρέπει να ταιριάζει μεαριθμός άξων, τύπος παλμού-εξόδου, μορφή σήματος εισόδου και στυλ συνδέσμου, όχι μόνο με το επώνυμο CJ.

Οι δημοσιευμένες προδιαγραφές δείχνουνΣυνδετήρες FCN,δύο συνδέσμους I/O, καιέξοδος παλμού ανοικτού συλλέκτη, οπότε αυτές οι λεπτομέρειες έχουν άμεση σημασία για την καλωδίωση πεδίου και την συμβατότητα του κινητήρα.

Στα συστήματα κίνησης με σιδηρόδρομο παλμού, η ακριβής αντιστοίχιση συνήθως αποτρέπει περιττές αλλαγές εκκίνησης και διατηρεί την αρχική συμπεριφορά της μηχανής πιο αξιόπιστα.

Γενικές ερωτήσεις

Ερώτηση 1: Τι είδους μονάδα είναι η CJ1W-NC413;
Είναι έναΜονάδα ελέγχου θέσης 4 άξωνγια την πλατφόρμα PLC σειράς CJ.

Σε πρακτικούς όρους, προσθέτει την ικανότητα κίνησης σιδηροδρομικής κίνησης σε έναν CJ PLC αντί να λειτουργεί ως γενικό κομμάτι I / O.

Ε2: Ποια είδη εφαρμογών κίνησης ταιριάζουν καλύτερα;
Σου ταιριάζει.καθήκοντα τοποθέτησης σημείο προς σημείοόπως ο δείκτης, η μεταφορά, η κίνηση του τροφοδοτητή και η πολλαπλή τοποθέτηση άξονα όπου η έξοδος παλμού είναι η προβλεπόμενη μέθοδος ελέγχου.

Η δημοσιευμένη περιγραφή της οικογένειας της Omron επίσης αναδεικνύει την επιτάχυνση / επιβράδυνση σε τραπεζοειδή ή S-curve, την άμεση τοποθέτηση σκάλας και τις λειτουργίες παρεμβολής,που ευθυγραμμίζονται καλά με τη συμπαγή χρήση μηχανών κίνησης.

Ε3: Γιατί έχει σημασία ο ρυθμός παλμού των 500 kHz;
Επειδή η συχνότητα των παλμών επηρεάζει άμεσα το πόσο λεπτά και πόσο γρήγορα μπορεί να κινηθεί ο άξονας κίνησης σε ένα σύστημα παλμών.

Μια έξοδος τάξης 500 kHz δίνει στο μοντέλο χώρο για να χειριστεί ταχύτερες ή πιο λεπτές εργασίες θέσης από τις μονάδες κίνησης χαμηλότερης ταχύτητας.Αυτό είναι ένα μηχανικό συμπέρασμα που βασίζεται στην δημοσιευμένη προδιαγραφή μέγιστης εξόδου παλμού.

Ε4: Γιατί είναι σημαντικός ο ακριβής τύπος εξόδου κατά την αντικατάσταση αυτής της μονάδας;
Επειδή οι συνδεδεμένες μονάδες και η καλωδίωση πεδίου είναι χτισμένες γύρω από μια συγκεκριμένη ηλεκτρική διεπαφή.

Το CJ1W-NC413 χρησιμοποιείΈξοδος παλμού ανοικτού συλλέκτη NPN, οπότε αν το αντικαταστήσουμε με το λάθος στυλ εξόδου παλμών μπορεί να αλλάξει ο τρόπος που το υλικό κίνησης λαμβάνει εντολές.

Ε5: Τι πρέπει να ελέγχεται πριν από την παραγγελία;
Ελέγξτε τον αριθμό του εγκατεστημένου εξαρτήματος, τον αριθμό των ελεγχόμενων αξόνων, τους απαιτούμενους τύπους σήματος εισόδου/εξόδου και τη διάταξη συνδέσμων FCN που χρησιμοποιείται ήδη στο ντουλάπι.

Αυτές οι λεπτομέρειες συνήθως έχουν μεγαλύτερη σημασία από την εμφάνιση της μονάδας στον εξοπλισμό ελέγχου κίνησης.
