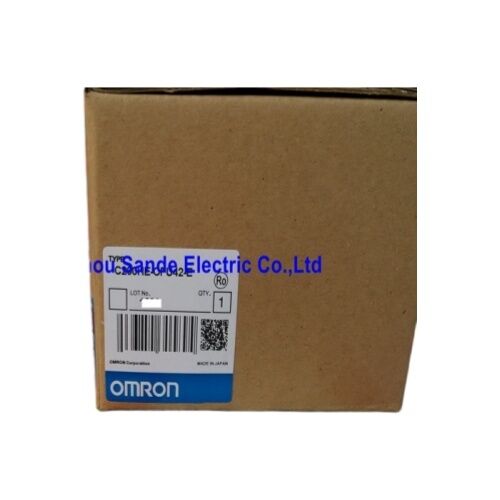

Η μονάδα επεξεργασίας C200HE-CPU42-E

Ο Omron C200HE-CPU42-E. C200Hα PLC CPU μονάδα ∙ 7.2K λέξεις / 880 I/O / ενσωματωμένο RS-232C

Αριθμός μέρους:C200HE-CPU42-E

Παρασκευαστής:Omron (Ιαπωνία)

Τύπος προϊόντος:Μονάδα επεξεργασίας PLC C200Hα σειρά

Σειρά:C200HE (C200Hα)

Σκοπός: Κατασκευή για τη συνέχεια του συστήματος C200H

Ο C200HE-CPU42-E είναι η μονάδα CPU μεσαίας κατηγορίας στην οικογένεια Omron C200Hα ∙ η πλατφόρμα PLC που καθόρισε την προσφορά αυτοματισμού της Omron κατά τη δεκαετία του 1990 και τις αρχές της δεκαετίας του 2000.Τα συστήματα αυτά παραμένουν ενεργά σε εγκαταστάσεις παραγωγής σε όλο τον κόσμο, και ο κύριος λόγος που οι χρήστες προμηθεύονται αυτή την CPU είναι η συνέχεια: διατηρώντας την αρχική δομή του προγράμματος, τη διάταξη καλωδίωσης και την χαρτογράφηση I / O άθικτες χωρίς να επανασχεδιάζεται το σύστημα ελέγχου.

Με χωρητικότητα προγράμματος 7,2K λέξεων και 880 μέγιστα σημεία I / O σε δύο ράφια επέκτασης, το C200HE-CPU42-E καλύπτει τον έλεγχο μηχανών μεσαίας κλίμακας ∙ συντονισμό παραγωγής, μηχανήματα συναρμολόγησης,Συστήματα μεταφοράςΟι 231 ειδικές οδηγίες και οι 0.3 μs βασική ταχύτητα εκτέλεσης τοποθετεί πολύ πάνω από το ελάχιστο για καθήκοντα ελέγχου ακολουθίας.

Η ενσωματωμένη θύρα RS-232C και το κουμπί επικοινωνιών μαζί δίνουν στο σύστημα δύο ανεξάρτητες διαδρομές επικοινωνίας: το RS-232C για προγραμματισμό, παρακολούθηση ή σύνδεση HMI,και το κουτί πλακέτας επικοινωνιών για επέκταση δικτύου, όπως ένα DeviceNetΓια τους μηχανικούς συντήρησης που εργάζονται σε ένα εγκατεστημένο σύστημα C200H, αυτός ο συνδυασμός σημαίνει ότι οι επιλογές επικοινωνίας δεν περιορίζονται στην βασική σειριακή θύρα.

Υποστήριξη και μπαταρία

Το αντίγραφο ασφαλείας μνήμης καλύπτει τα μητρώα δεδομένων HR, την περιοχή δεδομένων AR, τις τιμές του μετρητή ρεύματος, τα δεδομένα DM και τα δεδομένα ρολογιού κατά την απενεργοποίηση.Όταν εμφανίζεται ο συναγερμός μπαταρίας, θα πρέπει να αντικατασταθεί με τον PLC που τροφοδοτείται με ενεργοποίηση

Βασικές προδιαγραφές

Γενικές ερωτήσεις

Ερώτηση 1: Για ποιο σκοπό χρησιμοποιείται ο C200HE-CPU42-E;

Είναι η μονάδα CPU για τα συστήματα PLC που βασίζονται στο C200H, εκτελώντας προγράμματα σκάλας, διαχειρίζοντας τη σάρωση I / O, συντονίζοντας μονάδες επέκτασης και χειρίζοντας την επικοινωνία RS-232C.Τυπικές εφαρμογές περιλαμβάνουν εξοπλισμό παραγωγής, μηχανημάτων συναρμολόγησης και ελέγχου μεταφορέων σε υφιστάμενες εγκαταστάσεις C200H.

Ε2: Τι διαφοροποιεί την CPU42-E από την CPU32-E στην ίδια σειρά;

Και οι δύο είναι CPU C200HE, αλλά η CPU42-E παρέχει χωρητικότητα προγράμματος 7,2K λέξεων έναντι των 3,2K λέξεων της CPU32-E και υποστηρίζει την θύρα RS-232C (ένα χαρακτηριστικό CPU4x).Η CPU42-E είναι η σωστή επιλογή όταν το εγκατεστημένο πρόγραμμα απαιτεί τη μεγαλύτερη μνήμη ή την ενσωματωμένη σειριακή θύρα.

Ε3: Does the C200HE-CPU42-E have a built-in communication port; Έχει το C200HE-CPU42-E μια ενσωματωμένη πύλη επικοινωνίας;

Επιπλέον, η θέση της πλακέτας επικοινωνιών δέχεται προαιρετικές πλακέτες δικτύου για το DeviceNet, το Ethernet ή άλλα πρωτόκολλα,δίνοντας στο σύστημα μια δεύτερη ανεξάρτητη διαδρομή επικοινωνίας.

Ε4: Πόσες μονάδες επέκτασης μπορεί να υποστηρίξει το C200HE-CPU42-E;

Μέχρι 2 ράκς επέκτασης I/O, 10 ειδικές μονάδες I/O και 10 μονάδες I/O υψηλής πυκνότητας της ομάδας 2 που επιτρέπουν στο σύστημα να αναπτυχθεί πολύ πέρα από το βασικό ράκ της CPU, ενώ παραμένει εντός της αρχιτεκτονικής C200HE.

Ε5: Είναι ακόμα διαθέσιμο το C200HE-CPU42-E για ένα σύστημα C200H στην παραγωγή;

Η πλατφόρμα C200H διακόπτεται από την Omron.Η CPU42-E από μια συμβατή πηγή είναι μια άμεση αντικατάσταση που δεν απαιτεί αλλαγές προγράμματος ή καλωδίωσης για μια ανταλλαγή ομοιομορφίας.
