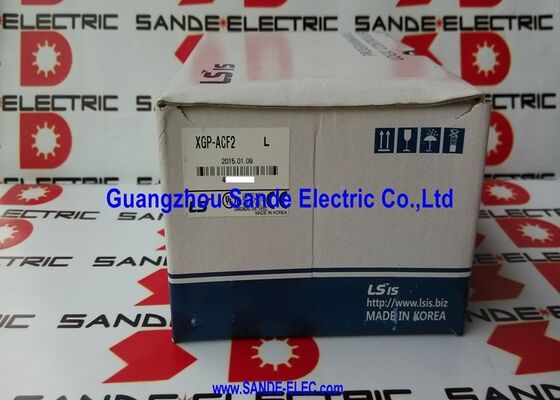

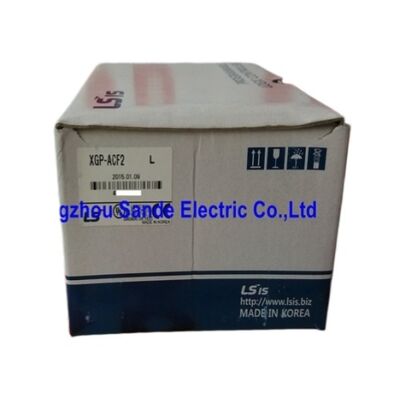

LS PLC XGP-ACF2 Προγραμματιζόμενος λογικός ελεγκτής XGT σειράς Power Module XGP-ACF2 XGP-ACF2 XGPACF2

LSIS XGP-ACF2 | Μονάδα τροφοδοσίας PLC σειράς XGT — 85–264VAC Universal / DC5V 6A / ±2% / ≤20A Inrush / 50/60Hz / 0,4kg

Γενική είσοδος — Μία μονάδα για όλες τις τάσεις δικτύου

Η καθοριστική προδιαγραφή του XGP-ACF2 είναι το εύρος εισόδου 85–264 VAC. Δεν πρόκειται για τροφοδοσία με δυνατότητα επιλογής τάσης που απαιτεί βραχυκυκλωτήρα ή διακόπτη για ρύθμιση παραμέτρων για 100V ή 230V — είναι μια γνήσια καθολική είσοδος που προσαρμόζεται αυτόματα σε οποιαδήποτε παροχή ρεύματος εντός της περιοχής. Τα 100VAC της Ιαπωνίας, τα 120VAC της Βόρειας Αμερικής και τα 220–240VAC της Ευρώπης εμπίπτουν όλα στις προδιαγραφές.

Για τους κατασκευαστές μηχανημάτων που αποστέλλουν πίνακες ελέγχου που βασίζονται σε XGT σε πολλές αγορές, αυτή η καθολικότητα εξαλείφει τις συγκεκριμένες παραλλαγές μονάδων ισχύος της αγοράς και εξαλείφει τον κίνδυνο αναντιστοιχίας τάσης. Ένας πίνακας που κατασκευάστηκε στην Κορέα και αποστέλλεται στη Γερμανία, την Ιαπωνία ή τις Ηνωμένες Πολιτείες ενεργοποιείται σωστά χωρίς αλλαγή της μονάδας ανεφοδιασμού ή προσαρμογή ρυθμίσεων υλικού. Ένας αριθμός ανταλλακτικού καλύπτει όλες τις αγορές.

Το XGP-ACF2 συγκρίνεται απευθείας με το XGP-AC23 (σταθερή είσοδος 220V, έξοδος 8,5A) και το XGP-DC42 (είσοδος 24VDC). Το AC23 έχει υψηλότερη χωρητικότητα ρεύματος για μεγαλύτερους πληθυσμούς μονάδων, αλλά απαιτεί σταθερή παροχή 220 VAC. Το DC42 εξυπηρετεί εγκαταστάσεις όπου τα 24 VDC είναι η κύρια τάση διανομής του πίνακα. Το ACF2 είναι η σωστή επιλογή όταν η γενική συμβατότητα τάσης εισόδου και η χωρητικότητα εξόδου 6Α ταιριάζουν με τις απαιτήσεις της εγκατάστασης.

Βασικές Προδιαγραφές

6A Τρέχων προϋπολογισμός — Απαίτηση σχεδίασης συστήματος

Η έξοδος 6A του XGP-ACF2 είναι το συνολικό 5VDC που είναι διαθέσιμο σε κάθε μονάδα που είναι εγκατεστημένη στην ίδια βάση XGT. Κάθε τύπος μονάδας αντλεί ένα καθορισμένο ρεύμα από αυτόν τον προϋπολογισμό. Τυπικές κληρώσεις:

• Μονάδα CPU XGI-CPUU: ~0,96A
• Τυπική ψηφιακή μονάδα I/O: ~0,2A
• Αναλογική μονάδα I/O: ~0,3A
• Μονάδα επικοινωνίας: ~0,3A

Μια αντιπροσωπευτική διαμόρφωση — μία CPU (0,96A) + δώδεκα ψηφιακές μονάδες I/O (2,4A) + δύο μονάδες επικοινωνίας (0,6A) — αντλεί περίπου 3,96A, αφήνοντας πάνω από 2A ελεύθερου χώρου. Αυτό το περιθώριο φιλοξενεί πρόσθετες μονάδες και εξασφαλίζει σταθερή ρύθμιση κάτω από διαφορετικά φορτία.

Το άθροισμα των τρεχουσών λήψεων όλων των εγκατεστημένων μονάδων πρέπει να υπολογιστεί και να επαληθευτεί έναντι του ορίου των 6Α προτού τροφοδοτηθεί το σύστημα. Μια υπερφόρτωση τροφοδοσίας πέσει τη ράγα 5VDC κάτω από τη ζώνη ρύθμισης ±2% — το αποτέλεσμα είναι διακοπτόμενες επαναφορές της μονάδας, σφάλματα επικοινωνίας και απρόβλεπτη συμπεριφορά της CPU και όχι καθαρός τερματισμός λειτουργίας, καθιστώντας τις συνθήκες υπερφόρτωσης πιο δύσκολο να διαγνωστούν από ένα σκληρό σφάλμα.

Επιλογή εισροής ρεύματος και προστασίας κυκλώματος

Η αιχμή ≤20A κατά την ενεργοποίηση είναι η παράμετρος που καθορίζει τη σωστή προστασία κυκλώματος ανάντη. Μια τυπική ασφάλεια ταχείας δράσης με μέγεθος κοντά στο ρεύμα λειτουργίας σταθερής κατάστασης θα σβήσει στο κύμα εισόδου. Οι σωστές επιλογές προστασίας είναι:

• Ασφάλειες χρονοκαθυστέρησης (αργής εμφύσησης):Αφήστε το σύντομο ρεύμα εισόδου να περάσει, παρέχοντας παράλληλα προστασία από υπερένταση για παρατεταμένα σφάλματα.
• Αυτόματοι διακόπτες με χαρακτηριστικό Τύπου D:Ταξιδέψτε στιγμιαία με ονομαστικό ρεύμα 10–20×, εξυπηρετώντας την εισροή ενώ προστατεύετε από παρατεταμένη υπερφόρτωση.

Σε εγκαταστάσεις όπου πολλά ράφια XGT ενεργοποιούνται ταυτόχρονα μετά από διακοπή λειτουργίας, η συνδυασμένη εισροή από όλες τις μονάδες ισχύος πρέπει επίσης να λαμβάνεται υπόψη στο επίπεδο του πίνακα διανομής.

Σενάρια εφαρμογής

Παγκόσμια ανάπτυξη μηχανών:Πίνακες ελέγχου OEM που βασίζονται σε XGT αποστέλλονται σε πελάτες στην Ιαπωνία (100VAC), τη Γερμανία (230VAC) και τις ΗΠΑ (120VAC) — όλοι χρησιμοποιούν το ίδιο XGP-ACF2 χωρίς τροποποίηση υλικού ή αποθήκευση ειδικής αγοράς.

Εγκατάσταση νέου συστήματος XGT:Η τυπική μονάδα ισχύος για το σύστημα XGI και XGR κατασκευάζεται όπου υπάρχει διαθέσιμο ηλεκτρικό δίκτυο AC και η χωρητικότητα εξόδου 6Α ταιριάζει με τον προγραμματισμένο πληθυσμό της μονάδας.

Αντικατάσταση XGP-ACF2 σε υπάρχουσες εγκαταστάσεις XGT:Άμεση εναλλαγή όταν η αρχική μονάδα τροφοδοσίας αποτύχει. Δεν απαιτείται διαμόρφωση — εγκαταστήστε, ενεργοποιήστε και βεβαιωθείτε ότι η έξοδος 5VDC είναι εντός των προδιαγραφών ±2%.

FAQ

Ε1: Τι συμβαίνει εάν το συνολικό ρεύμα της μονάδας υπερβαίνει τα 6Α;

Η τάση εξόδου πέφτει κάτω από 4,9 V (το ±2% κατώτερο όριο), ενεργοποιώντας οριακά λογικά επίπεδα στις εγκατεστημένες μονάδες. Ανάλογα με τη σοβαρότητα, η παροχή μπορεί να εισέλθει σε περιορισμό ρεύματος ή να τερματιστεί. Η λειτουργία αποτυχίας είναι συνήθως διακοπτόμενη και όχι σκληρή — οι μονάδες επαναφέρονται, παρουσιάζονται σφάλματα επικοινωνίας και η συμπεριφορά της CPU γίνεται απρόβλεπτη. Επαληθεύετε πάντα τη συνολική κατανάλωση ρεύματος όλων των εγκατεστημένων μονάδων πριν ενεργοποιήσετε το σύστημα.

Ε2: Απαιτεί το XGP-ACF2 διακόπτη επιλογής τάσης για λειτουργία 100V έναντι 220V;

Όχι. Το XGP-ACF2 είναι μια πραγματική καθολική τροφοδοσία εισόδου — δεν υπάρχει διακόπτης επιλογής γιατί δεν χρειάζεται. Συνδέστε το σε οποιαδήποτε παροχή AC μεταξύ 85V και 264VAC στα 47–63Hz και λειτουργεί σωστά. Τα εσωτερικά ηλεκτρονικά ισχύος ρυθμίζουν αυτόματα την έξοδο ανεξάρτητα από την τάση εισόδου εντός του καθορισμένου εύρους.

Ε3: Το ρεύμα εισόδου ≤20A είναι εγγυημένο μέγιστο ή τυπική τιμή;

Είναι ένα μέγιστο — η πραγματική εισροή εξαρτάται από τη γωνία φάσης της τάσης τροφοδοσίας τη στιγμή της ενεργοποίησης, τη θερμοκρασία του πυκνωτή και την αντίσταση γραμμής. Στη φάση αιχμής εναλλασσόμενης τάσης, η εισροή είναι συνήθως η υψηλότερη. σε μηδενική διέλευση, είναι ελάχιστη. Η τιμή ≤20A είναι η χειρότερη τιμή για σκοπούς επιλογής συσκευής προστασίας.

Ε4: Μπορεί το XGP-ACF2 να χρησιμοποιηθεί σε πλεονάζουσες διαμορφώσεις CPU XGR;

Ναί. Σε πλεονάζουσες διαμορφώσεις XGR, κάθε πλαίσιο έχει τη δική του ανεξάρτητη μονάδα ισχύος. Το XGP-ACF2 τροφοδοτεί τις μονάδες της δικής του βάσης ανεξάρτητα από την προμήθεια του πλαισίου συνεργάτη. Επαληθεύστε τις συγκεκριμένες απαιτήσεις διαμόρφωσης XGR στην τεκμηρίωση του συστήματος LS Electric XGT για να επιβεβαιώσετε την κατάλληλη παραλλαγή μονάδας ισχύος για κάθε πλαίσιο.

Ε5: Τι σημαίνει ανοχή DC5V ±2% για τη λειτουργία της μονάδας;

Η έξοδος είναι εγγυημένη ότι θα παραμείνει μεταξύ 4,9V και 5,1V υπό όλες τις καθορισμένες συνθήκες λειτουργίας. Όλες οι μονάδες XGT έχουν σχεδιαστεί για να λειτουργούν σωστά εντός αυτού του εύρους. Εάν η τροφοδοσία πέσει εκτός ±2% — λόγω υπερφόρτωσης, τάσης εισόδου εκτός εύρους ή βλάβης της μονάδας — τα λογικά περιθώρια τάσης στις εγκατεστημένες μονάδες γίνονται οριακά, προκαλώντας τα διακοπτόμενα σφάλματα που περιγράφονται στο Q1.
