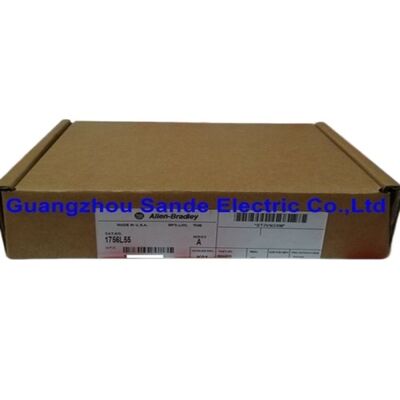

Επεξεργαστής ControlLogix 1756L55 1756 L55 1756L55

1756-L55 | Επεξεργαστής ControlLogix Logix5555 — Χωρίς ενσωματωμένη μνήμη / Προσθήκη πλακέτας 1756-M / 250 Local I/O / EtherNet/IP ControlNet DeviceNet / 0–60°C / 0,34 kg

Χωρίς ενσωματωμένη μνήμη — Το βασικό χαρακτηριστικό του 1756-L55

Οι περισσότεροι μεταγενέστεροι επεξεργαστές ControlLogix ενσωματώνουν τη μνήμη προγραμμάτων και δεδομένων απευθείας στη μονάδα επεξεργαστή. Το 1756-L55 όχι. Απαιτεί μια ξεχωριστή πλακέτα μνήμης σειράς 1756-M εγκατεστημένη παράλληλα με την CPU στην ίδια υποδοχή πλαισίου.

Η πλακέτα μνήμης εγκαθίσταται μέσα στη μονάδα 1756-L55. Το 1756-L55 καταλαμβάνει μία υποδοχή πλαισίου. η πλακέτα μνήμης είναι μέρος της ίδιας φυσικής διάταξης. Οι επιλογές μνήμης καλύπτουν ένα ευρύ φάσμα χωρητικότητας:

Για εφαρμογές όπου η εφεδρική μπαταρία δεν είναι επιθυμητή — πάνελ επικίνδυνων περιοχών, φορητός εξοπλισμός, εγκαταστάσεις με σπάνιους κύκλους συντήρησης — οι μη πτητικές πλακέτες μνήμης 1756-M22/M23/M24 διατηρούν περιεχόμενο προγράμματος χωρίς μπαταρία, εξαλείφοντας την προγραμματισμένη απαίτηση αντικατάστασης.

Βασικές Προδιαγραφές

Κλίμακα — 250 τοπικές μονάδες εισόδου/εξόδου, 4800 κατανεμημένα σημεία

Το 1756-L55 λειτουργεί εντός της κατανεμημένης αρχιτεκτονικής εισόδου/εξόδου ControlLogix. Έως 250 τοπικές μονάδες I/O τοποθετούνται σε backplanes πλαισίου ControlLogix που είναι προσβάσιμα σε αυτόν τον επεξεργαστή. Για κατανεμημένες εφαρμογές — η απομακρυσμένη I/O πέφτει μέσω EtherNet/IP, ControlNet ή DeviceNet — το σύνολο φτάνει τα 4800 κατανεμημένα σημεία I/O. Η επικοινωνία Backplane εκτελείται με ταχύτητα έως και 5 Mbps, υποστηρίζοντας ενημερώσεις εισόδου/εξόδου σε πραγματικό χρόνο σε μια πυκνή διαμόρφωση I/O.

Το δίκτυο επικοινωνίας δεν είναι ενσωματωμένο στο ίδιο το 1756-L55. Η συνδεσιμότητα δικτύου προέρχεται από μονάδες επικοινωνίας της σειράς 1756 που είναι εγκατεστημένες σε παρακείμενες υποδοχές πλαισίου:

• EtherNet/IP:Ενότητες 1756-ENET ή 1756-ENBT
• ControlNet:Μονάδες 1756-CNB ή 1756-CNBR
• DeviceNet:Μονάδα 1756-DNB

Αυτή η αρθρωτή προσέγγιση επικοινωνίας επιτρέπει στον ίδιο επεξεργαστή 1756-L55 να διαμορφωθεί για διαφορετικές τοπολογίες δικτύου — μόνο EtherNet/IP, δακτύλιος ControlNet, υβριδικό πολλαπλών δικτύων — επιλέγοντας τις κατάλληλες μονάδες επικοινωνίας.

Σενάρια εφαρμογής

Γραμμή συναρμολόγησης αυτοκινήτων:Πλαίσιο ControlLogix με πλακέτα μνήμης 1756-L55 και 1756-M13 (1,5 MB) με πολύπλοκη διαδοχική λογική για συγκόλληση, σύσφιξη και χειρισμό υλικού. Το EtherNet/IP μέσω της μονάδας 1756-ENBT συνδέει ελεγκτές ρομπότ και συστήματα όρασης. Το ControlNet via 1756-CNB χειρίζεται ντετερμινιστικές ενημερώσεις εισόδου/εξόδου σε απομακρυσμένες πτώσεις εισόδου/εξόδου στη γραμμή.

Εγκατάσταση επεξεργασίας νερού:1756-L55 με 1756-M12 (750KB) διαχείριση αλληλουχίας αντλιών, έλεγχο βαλβίδων και παρακολούθηση βρόχου PID. Το DeviceNet μέσω 1756-DNB ενσωματώνει μονάδες μεταβλητής ταχύτητας. Το EtherNet/IP συνδέει το σύστημα SCADA και τα πάνελ HMI.

Παραγωγή τροφίμων και ποτών:1756-L55 με 1756-M22 (NVRAM, χωρίς μπαταρία) σε πλαίσιο πλυσίματος περιβάλλοντος. Η μη πτητική μνήμη εξαλείφει τον προγραμματισμό αντικατάστασης μπαταρίας σε δυσπρόσιτη τοποθεσία.

FAQ

Ε1: Μπορεί το 1756-L55 να λειτουργήσει χωρίς εγκατεστημένη κάρτα μνήμης;

Όχι. Χωρίς κάρτα μνήμης 1756-M, το 1756-L55 δεν διαθέτει χώρο αποθήκευσης προγράμματος χρήστη και δεν μπορεί να εκτελέσει καμία λογική. Η κάρτα μνήμης είναι απαραίτητο εξάρτημα. Ο επεξεργαστής και η πλακέτα μνήμης αποτελούν το πλήρες συγκρότημα της CPU — προσδιορίστε τόσο την πλακέτα 1756-L55 όσο και την κατάλληλη πλακέτα 1756-M κατά την παραγγελία ή την αντικατάσταση ενός συστήματος.

Ε2: Τι λογισμικό προγραμματισμού και τις γλώσσες υποστηρίζει το 1756-L55;

Το RSLogix 5000 είναι το περιβάλλον προγραμματισμού για το 1756-L55, με σύνδεση μέσω της θύρας προγραμματισμού RS-232C ή μέσω μιας μονάδας επικοινωνίας EtherNet/IP ή ControlNet. Το RSLogix 5000 υποστηρίζει Ladder Diagram, Function Block Diagram, Structured Text και Sequential Function Chart σύμφωνα με το IEC 61131-3. Για νεότερες αναθεωρήσεις υλικολογισμικού, το Studio 5000 Logix Designer παρέχει τις ίδιες γλώσσες προγραμματισμού με ενημερωμένη διεπαφή.

Ε3: Πότε χρειάζεται αντικατάσταση η μπαταρία 1756-BA1 και τι συμβαίνει εάν αποτύχει;

Η αντικατάσταση της μπαταρίας συνιστάται περίπου κάθε 1-2 χρόνια, ανάλογα με τη θερμοκρασία περιβάλλοντος και τη χρήση. Ο ελεγκτής παράγει μια προειδοποίηση χαμηλής μπαταρίας μέσω της κατάστασης βλάβης πριν η μπαταρία φτάσει σε κρίσιμη εκφόρτιση. Εάν η μπαταρία αποτύχει εντελώς σε τυπική διαμόρφωση μνήμης (όχι NVRAM), το πρόγραμμα που είναι αποθηκευμένο σε πτητική SRAM χάνεται στον επόμενο κύκλο ισχύος. Οι παραλλαγές μη πτητικής μνήμης 1756-M22/M23/M24 δεν απαιτούν μπαταρία. Το περιεχόμενο του προγράμματος διατηρείται λόγω απώλειας ισχύος χωρίς μπαταρία.

Ε4: Είναι το 1756-L55 συμβατό με το τρέχον πλαίσιο ControlLogix 5570 ή 5580;

Το 1756-L55 είναι φυσικά συμβατό με οποιοδήποτε πλαίσιο πλαισίου της σειράς ControlLogix 1756. Ωστόσο, η συμβατότητα επικοινωνίας και υλικολογισμικού μεταξύ του 1756-L55 (επεξεργαστής Logix5555) και των νεότερων επεξεργαστών L7x ή L8x στο ίδιο πλαίσιο εξαρτάται από τη συγκεκριμένη διαμόρφωση. Στην πράξη, το 1756-L55 διατηρείται σε υπάρχοντα συστήματα που βασίζονται στο Logix5555 αντί να αναμιγνύεται με επεξεργαστές νεότερης γενιάς. Επαληθεύστε τη μήτρα συμβατότητας πλαισίου και μονάδας επικοινωνίας για συγκεκριμένες διαμορφώσεις πολλαπλών CPU.

Ε5: Ποια είναι η διαφορά μεταξύ του 1756-L55 (χωρίς μνήμη) και μιας πλήρους διαμορφωμένης μονάδας όπως η 1756-L55M12;

Η 1756-L55M12 είναι η συνδυασμένη συναρμολόγηση ενός επεξεργαστή 1756-L55 και μιας κάρτας μνήμης 1756-M12 (750KB). Το επίθημα "M12" υποδεικνύει ποια κάρτα μνήμης περιλαμβάνεται. Κατά την παραγγελία ή την αντικατάσταση, μόνο το "1756-L55" είναι ο γυμνός επεξεργαστής χωρίς μνήμη. Το "1756-L55M12" (ή M13, M14, M16, M22, M23, M24) υποδεικνύει τη συγκεκριμένη κάρτα μνήμης που έχει εγκατασταθεί. Για λόγους αντικατάστασης, επιβεβαιώστε εάν το στοιχείο που απέτυχε είναι ο επεξεργαστής, η πλακέτα μνήμης ή και τα δύο.
