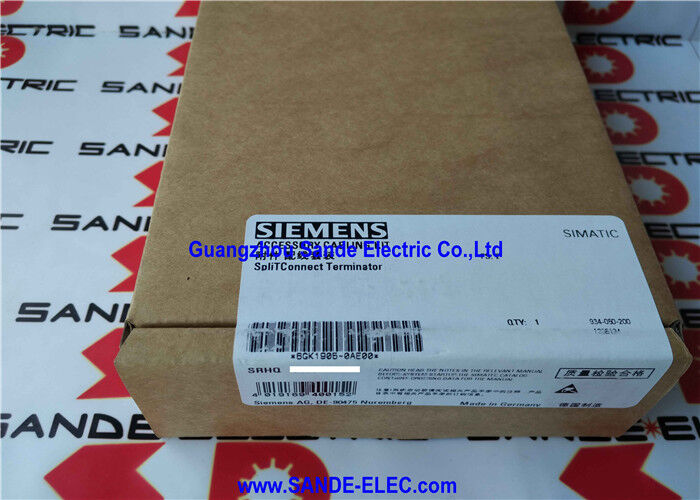

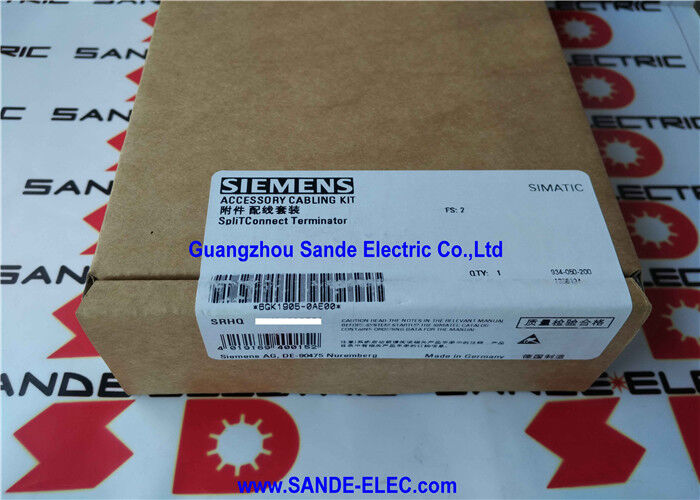

Siemens 6GK1905-0AE00∙ PROFIBUS PA SpliTConnect Terminator (Non-Ex) ∙ Για τον τερματισμό PROFIBUS PA τμήματα, ασφαλής περιοχή μόνο, 5 μονάδες ανά συσκευασία

Σύνοψη

ΗSiemens 6GK1905-0AE00είναι ο μη επικίνδυνος χώρος PROFIBUS PA SpliTConnect Terminator το παθητικό στοιχείο που τερματίζει σωστά ένα τμήμα καλωδίου PROFIBUS PA στα φυσικά του σημεία.

Στις εγκαταστάσεις πεδίου PROFIBUS PA, η σωστή ηλεκτρική λήξη και στα δύο άκρα του καλωδίου τμήματος δεν είναι προαιρετική: είναι θεμελιώδης απαίτηση για την ακεραιότητα του σήματος.

Χωρίς σωστά εγκατεστημένους τερματιστές, η ασυμφωνία της αντίστασης στα άκρα του καλωδίου αντανακλά το σήμα επικοινωνίας πίσω κατά μήκος του καλωδίου,δημιουργώντας παρεμβολές σήματος που μπορεί να προκαλέσουν αναξιόπιστη επικοινωνία, διαλείπουσες βλάβες και πλήρη απώλεια επαφής με τις συσκευές πεδίου υπό ορισμένες συνθήκες.

Ο τερματιστής απορροφά την ενέργεια του σήματος στο τέλος του καλωδίου αντί να το αντανακλά, εξασφαλίζοντας καθαρή διάδοση του σήματος σε όλο το μήκος του τμήματος.

Το PROFIBUS PA είναι η παραλλαγή πεδίου του προτύπου PROFIBUS που έχει σχεδιαστεί ειδικά για την οργάνωση της διαδικασίας ∙ μετρητές ροής, πομπούς πίεσης, μετρητές επιπέδου, αισθητήρες θερμοκρασίας,και αναλυτικά όργανα σε περιβάλλοντα βιομηχανίας επεξεργασίας.

Λειτουργεί με ταχύτητα 31,25 kbit/s μέσω ενός καλωδίου δύο καλωδίων που μεταφέρει ταυτόχρονα το σήμα επικοινωνίας και τροφοδοτεί με ενέργεια τα συνδεδεμένα όργανα πεδίου.

Αυτή η συνδυασμένη ενέργεια και επικοινωνία σε δύο καλώδια είναι αυτό που επιτρέπει το PROFIBUS PA να χρησιμοποιείται σε επικίνδυνες περιοχές (με κατάλληλα εξαρτήματα Ex-certified),αντικατάσταση των συμβατικών αναλογικών βρόχων 4-20mA με ψηφιακή επικοινωνία, διατηρώντας παράλληλα την απλότητα εγκατάστασης δύο καλωδίων στην οποία βασίζονται οι μηχανικοί εργοστασίων επεξεργασίας.

Το σύστημα SpliTConnect, του οποίου αποτελεί συστατικό αυτό το τερματικό, είναι η δομημένη λύση εγκατάστασης πεδίου της Siemens για το PROFIBUS PA.

Αντί να χρησιμοποιούνται συμβατικοί συνδετήρες T-junction με καλώδια in situ, τα συστατικά του SpliTConnect (TAPs, τερματιστές, συνδετήρες,και εισροές έξοδος) πατήστε μαζί για να σχηματίσουν ένα σύστημα διανομής που μπορεί να συναρμολογηθεί στο πεδίο και είναι μηχανικά ανθεκτικό, σταθερά καλωδιωμένα και εύκολα επαναπροσαρμόσιμα όταν προστίθενται ή αντικαθίστανται όργανα.

Ο ρόλος του τερματιστή μέσα σε αυτό το σύστημα είναι να κλείσει τα φυσικά άκρα κάθε τμήματος καλωδίου κορμού ή σπορ με το σωστό δίκτυο τερματισμού αντίστασης και πυκνότητας 100Ω που απαιτεί το PROFIBUS PA.

Βασικές προδιαγραφές

Γιατί η διακοπή του PROFIBUS PA είναι κρίσιμη

Το PROFIBUS PA χρησιμοποιεί μια τεχνολογία μετάδοσης βασισμένη στο πρότυπο φυσικής στρώσης IEC 61158-2 ∙ ένα σήμα διαμόρφωσης ρεύματος με κωδικό Manchester το οποίο επικάπτεται σε τάση τροφοδοσίας συνεχούς ρεύματος.

Το καλώδιο έχει καθορισμένη χαρακτηριστική αντίσταση (100Ω), και το δίκτυο τερματισμού πρέπει να ταιριάζει με αυτή την αντίσταση και στα δύο φυσικά άκρα του καλωδίου για να αποφεύγεται η αντανάκλαση του σήματος.

Όταν ένα τμήμα PROFIBUS PA δεν τερματίζεται σωστά, η μορφή κύματος επικοινωνίας υποφέρει από στρέβλωση από τα αντανακλαζόμενα συστατικά του σήματος που επιστρέφουν από το υπο-εξορυκτό άκρο.

Σε 31,25 kbit/s, αυτή είναι μια σχετικά χαμηλή συχνότητα και η μέτρια αντανάκλαση μπορεί να μην προκαλέσει αμέσως πλήρη απώλεια επικοινωνίας ∙ το δίκτυο μπορεί να φαίνεται να λειτουργεί, αλλά με διαλείπουσα σφάλματα,ορισμένες συσκευές επαναλαμβανόμενη ποδήλατο εκτός σύνδεσης και σε απευθείας σύνδεση, ή ασταθείς τιμές διαδικασίας που δεν εξηγούνται από τη φυσική μέτρηση.

Αυτά τα συμπτώματα είναι από τα δυσκολότερα προβλήματα PROFIBUS PA για διάγνωση, επειδή μπορεί να εμφανιστούν παρόμοια με βλάβη καλωδίου, εισροή υγρασίας ή προβλήματα firmware του οργάνου.Η σωστή διακοπή εξαλείφει μια ολόκληρη κατηγορία πιθανών αιτιών από την διαγνωστική έρευνα..

Το πρότυπο IEC 61158-2 ορίζει ότι ακριβώς δύο τερματιστές είναι ενεργοί σε οποιοδήποτε τμήμα PROFIBUS PA, ένας σε κάθε φυσικό άκρο καλωδίου.ή τερματιστές θέσης σε θέσεις άλλες από τα τελικά σημεία του φυσικού καλωδίου, διαταράσσει την ισορροπία αντίστασης και επαναφέρει αντανακλάσεις από τα πρόσθετα σημεία λήξης. The SpliTConnect system's physical design helps enforce correct terminator placement by integrating them into the structured cable assembly rather than leaving termination as a free-form installation task.

Μη πρώην εναντίον πρώην Τερματιστή ∙ Επιλέγοντας τη σωστή παραλλαγή

Το 6GK1905-0AE00 είναι η έκδοση μη επικίνδυνων περιοχών (μη Ex) του τερματιστή SpliTConnect.έχει εγκρίσεις για χρήση σε ζώνες επικίνδυνων περιοχών (περιοχές Ex)Το λειτουργικό κύκλωμα τερματισμού, το δίκτυο τερματισμού 100Ω αντίστασης και 1μF χωρητικότητας που απαιτείται από το PROFIBUS PA, είναι πανομοιότυπο και στις δύο παραλλαγές.

Η διαφορά έγκειται στην κατάσταση έγκρισης της κατασκευής του εξαρτήματος.Τα ηλεκτρικά εξαρτήματα σε επικίνδυνες περιοχές πρέπει να πιστοποιούνται ώστε να επιβεβαιώνεται ότι δεν μπορούν να προκαλέσουν ανάφλεξη εύφλεκτης ατμόσφαιρας μέσω σπινθήρων ή υπερβολικών θερμοκρασιών επιφάνειας..

Η παραλλαγή Ex φέρει τις σχετικές πιστοποιήσεις (συνήθως ATEX και/ή IECEx).η παραλλαγή εκτός της έκδοσης Ex (αυτό το μέρος) δεν φέρει τέτοια πιστοποίηση και δεν πρέπει να εγκατασταθεί σε ταξινομημένες επικίνδυνες περιοχές, ανεξάρτητα από το πώς συνδέεται φυσικά..

Σε εργοστάσια επεξεργασίας, τα καλώδια στελέχη PROFIBUS PA συχνά περνάνε από πολλαπλές επικίνδυνες ζώνες.

Ακόμη και αν ο σύνδεσμος DP/PA (στο σημείο εκκίνησης του κορμού του τμήματος) βρίσκεται σε ασφαλή περιοχή, εάν το τμήμα εκτείνεται σε περιοχή ζώνης 2 ή ζώνης 1,όλα τα εξαρτήματα του καλωδίου του τμήματος αυτού, συμπεριλαμβανομένου του τερματιστή στο μακρινό άκρο, πρέπει να έχουν βαθμολογία Ex για την ισχύουσα ζώνη..

Η χρήση του μη Ex τερματιστή είναι αποδεκτή μόνον όταν η φυσική τοποθεσία του ίδιου του τερματιστή έχει επιβεβαιωθεί ότι βρίσκεται σε μη διαβαθμισμένη (ασφαλής) περιοχή.

Ενσωμάτωση συστήματος SpliTConnect

Ο τερματιστής SpliTConnect έχει σχεδιαστεί για να ενσωματώνεται με τα άλλα εξαρτήματα του συστήματος συναρμολόγησης πεδινών λεωφορείων PROFIBUS PA SpliTConnect της Siemens:

ΗΔιαχωρισμός TAP(6GK1905-0AA00) είναι ο κόμβος σύνδεσης κορμού που επιτρέπει τη σύνδεση μεμονωμένων συσκευών πεδίου με το κύριο καλώδιο κορμού PROFIBUS PA μέσω T-junction χωρίς να κόβεται το καλώδιο κορμού.Πολλαπλά TAPs μπορεί να καταρρεύσει κατά μήκος του κορμού με τη χρήση του καλωδίου απομόνωσης μετατόπισης σύνδεση κορμού.

ΗΣυμπλέκτης διαχωρισμένης σύνδεσης(6GK1905-0AB00) συνδέει πολλαπλά τμήματα συναρμολόγησης TAP για να σχηματίσουν δομές τμημάτων αστρικής τοπολογίας ∙ ένα ουδέτερο σημείο που διακλαδίζει το τμήμα σε πολλαπλές ομάδες σπορ.

ΗΧωρίστε τον Τερματιστή(αυτή η μονάδα) κλείνει και τα δύο άκρα της δομής του συναρμολογημένου καλωδίου, παρέχοντας την απαιτούμενη λήξη τμήματος.

The physical connection mechanism throughout the SpliTConnect system uses insulation displacement technology (IDC) — the cable insulation is pierced by the connector's contacts without stripping the cable.

Αυτό επιτρέπει ταχεία, συνεπή και χωρίς εργαλεία σύνδεση με το καλώδιο PROFIBUS PA, μειώνοντας τον χρόνο εγκατάστασης και εξαλείφοντας τον κίνδυνο εσφαλμένης απομάκρυνσης καλωδίου, αντιστροφής της πολικότητας,ή χαλαρές συνδέσεις που είναι κοινές πηγές βλάβης σε συμβατικές καλωδίωση τερματικού μπλοκ ή καλωδίωσης με σφραγίδες.

Γενικές ερωτήσεις

Ε: Κάθε πακέτο περιέχει 5 τερματιστές. Πόσοι τερματιστές απαιτούνται για ένα τμήμα PROFIBUS PA;

Ακριβώς δύο ∙ ένα σε κάθε φυσικό άκρο του καλωδίου κορμού του τμήματος.Κάθε τμήμα PA απαιτεί ακριβώς δύο ενεργούς τερματιστές ανεξάρτητα από το μήκος του τμήματος ή τον αριθμό των συσκευών πεδίου που συνδέονται.

Με 5 μονάδες ανά συσκευασία, μία συσκευασία παρέχει δύο πλήρη τμήματα, με μία μονάδα ως εφεδρική.

Για έργα με πολλαπλά τμήματα, προγραμματίστε την ποσότητα τερματιστή ως δύο ανά τμήμα συν τα επιθυμητά ανταλλακτικά.

Ε2: Μπορεί το 6GK1905-0AE00 να χρησιμοποιηθεί οπουδήποτε στο κορμί του PROFIBUS PA ή μόνο στα άκρα του φυσικού καλωδίου;

Ο τερματιστής πρέπει να τοποθετείται μόνο στα δύο φυσικά άκρα του τμήματος του καλωδίου, όχι σε ενδιάμεσα σημεία.

Η εγκατάσταση ενός τερματιστή στη μέση ενός τμήματος, ή σε ένα σημείο υποκαταστήματος T-συνδέσμου, δημιουργεί μια πρόσθετη ασυμφωνία παρεμπόδισης που υποβαθμίζει την ποιότητα του σήματος αντί να την βελτιώνει.Το SpliTConnect TAP αποτρέπει σωματικά την εσφαλμένη ενδιάμεση τοποθέτηση με το να μην παρέχει σημείο σύνδεσης τερματιστή εκτός από τα ορισμένα άκρα του τμήματος.

Ε3: Η συσκευασία περιέχει 5 μονάδες.

Η 6GK1905-0AE00 παραγγέλνεται ως πλήρης συσκευασία 5 μονάδων ̇ η ελάχιστη ποσότητα παραγγελίας είναι ένα πακέτο (5 τερματιστές).

Για μικρά έργα που απαιτούν μόνο δύο ή τέσσερις τερματιστές, οι υπόλοιπες μονάδες από το πακέτο χρησιμεύουν ως ανταλλακτικά.

Οι έμπειροι διαχειριστές έργων διατηρούν συνήθως εφεδρικούς τερματιστές και άλλα συστατικά του SpliTConnect ως αποθέματα για ταχεία ανακατασκευή τμημάτων και αποκατάσταση σφαλμάτων.

Ε4: Ποιες είναι οι οπτικές διαφορές μεταξύ του μη Ex τερματιστή (0AE00) και του Ex-rated τερματιστή (0AD00);

Και οι δύο τερματιστές είναι παρόμοια συμπαγή πλαστικά εξαρτήματα σχεδιασμένα για το σύστημα SpliTConnect.

Η έκδοση Ex-rated (0AD00) φέρει το σήμα Ex στο περίβλημα που προσδιορίζει το πρότυπο πιστοποίησης (συνήθως σήμα ATEX II 2G και το ισοδύναμο IECEx).

Η έκδοση εκτός της έκδοσης EX (0AE00) δεν φέρει την εν λόγω σήμανση EX.

Η απουσία της σήμανσης Ex αποτελεί τον οριστικό αναγνωριστικό.μη-Ex από την ίδια την ένδειξη του περιβλήματος του εξαρτήματος, αντί να βασίζεται αποκλειστικά στον αριθμό του εξαρτήματος που εκτυπώνεται σε παραγγελία εργασίας, καθώς μπορεί να προκύψουν σφάλματα μεταγραφής.

Ε5: Μπορεί ο τερματιστής εκτός Ex SpliTConnect να χρησιμοποιηθεί σε εγγενώς ασφαλή τμήματα PROFIBUS PA εάν ο ίδιος ο τερματιστής βρίσκεται σε ασφαλή περιοχή;

Εάν ο τερματιστής βρίσκεται φυσικά σε επιβεβαιωμένη ασφαλή (μη διαβαθμισμένη) περιοχή και η εγγενής ασφάλεια του τμήματος διατηρείται από τον περιορισμό του ρεύματος του ζεύγματος DP/PA στα όρια του τμήματος,Η θέση του τερματιστή σε σχέση με το όριο ασφαλούς/επικίνδυνης περιοχής καθορίζει την κατάλληλη ταξινόμηση Ex., όχι η εγγενώς ασφαλής κατάσταση του τμήματος.

Η προστασία της εγγενούς ασφάλειας εφαρμόζεται στην ενέργεια που είναι διαθέσιμη στο τμήμα της επικίνδυνης περιοχής του τμήματος ∙ δεν αλλάζει την απαίτηση ταξινόμησης για τα κατασκευαστικά στοιχεία που είναι εγκατεστημένα σε ασφαλείς περιοχές.

Αν ο τερματιστής βρίσκεται στην ασφαλή περιοχή, η έκδοση εκτός Ex είναι κατάλληλη.
