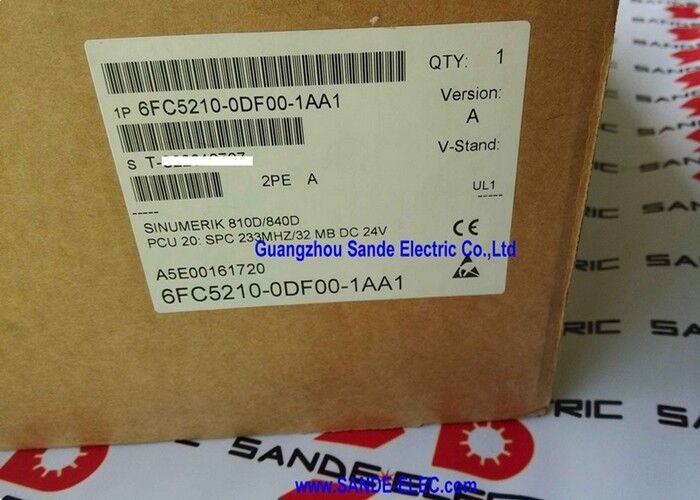

6FC5210-0DF00-1AA1 | Μονάδα ελέγχου πίνακα SINUMERIK PCU 20 — 233 MHz / 32 MB DRAM / 16 MB Flash / 24 VDC / SINUMERIK 810D / 840D CNC

PCU 20 — Η μονάδα υπολογισμού HMI μέσα στο SINUMERIK 810D/840D

Τα SINUMERIK 810D και 840D είναι συστήματα CNC υψηλής απόδοσης που χρησιμοποιούνται ευρέως σε κέντρα κατεργασίας, κέντρα τόρνευσης, μηχανές λείανσης και γραμμές μεταφοράς. Μέσα σε αυτά τα συστήματα, το 6FC5210-0DF00-1AA1 PCU 20 (Μονάδα Ελέγχου Πίνακα) παρέχει το υπολογιστικό επίπεδο του πίνακα χειριστή — εκτελεί το λογισμικό SINUMERIK HMI, διαχειρίζεται τη διεπαφή χειριστή και επικοινωνεί με το NCU (Μονάδα Αριθμητικού Ελέγχου) μέσω του εσωτερικού πλαισίου SINUMERIK.

Το PCU είναι μια φυσικά ξεχωριστή μονάδα από το NCU. Το NCU χειρίζεται υπολογισμούς CNC σε πραγματικό χρόνο — παρεμβολή άξονα, εκτέλεση PLC και σερβοεπικοινωνία. Το PCU 20 χειρίζεται όλα όσα βλέπει και αλληλεπιδρά με τον χειριστή του μηχανήματος: εμφανίσεις δεδομένων εργαλείου, επεξεργασία προγράμματος, οθόνες κατάστασης και μη αυτόματη εισαγωγή δεδομένων. Αυτός ο λειτουργικός διαχωρισμός σημαίνει ότι το υπολογιστικό περιβάλλον HMI μπορεί να αντικατασταθεί ή να αναβαθμιστεί ανεξάρτητα από τον ίδιο τον ελεγκτή CNC.

Ο 6FC5210-0DF00-1AA1 είναι η παραλλαγή του επεξεργαστή 233MHz του PCU 20, με 32MB DRAM και 16MB μνήμη flash — η διαμόρφωση που χρησιμοποιείται σε εγκαταστάσεις εργαλειομηχανών μεσαίας γενιάς 810D και 840D που απαιτούν λειτουργία SINUMERIK HMI στον πίνακα χειριστή.

Βασικές Προδιαγραφές

32MB DRAM + 16MB Flash — Υπολογιστικοί πόροι για το επίπεδο HMI

Η μνήμη DRAM 32 MB του PCU 20 παρέχει τη μνήμη εργασίας χρόνου εκτέλεσης για την εφαρμογή HMI — ενεργές λίστες προγραμμάτων, πίνακες εργαλείων και παραμέτρων που βρίσκονται στη μνήμη RAM για γρήγορη εμφάνιση και εκτέλεση λογισμικού HMI. Το φλας 16 MB αποθηκεύει το λειτουργικό λογισμικό — την εικόνα της εφαρμογής SINUMERIK HMI, αρχεία διαμόρφωσης για τη μηχανή και διατηρημένα δεδομένα που πρέπει να επιβιώσουν σε κύκλους τροφοδοσίας χωρίς εφεδρική μπαταρία.

Ο επεξεργαστής 233 MHz επαρκεί για τις εργασίες εμφάνισης SINUMERIK HMI για τις οποίες έχει σχεδιαστεί αυτή η μονάδα. Οι χειριστές εργαλειομηχανών αλληλεπιδρούν με το PCU 20 μέσω του πίνακα χειριστή SINUMERIK, ο οποίος συνδέεται με τη διεπαφή οθόνης και πληκτρολογίου της PCU — η PCU επεξεργάζεται όλα τα συμβάντα εισόδου και ανανεώνει την οθόνη χωρίς να εξαρτάται από την επεξεργασία CNC σε πραγματικό χρόνο της NCU.

Σενάρια εφαρμογής

Κέντρο μηχανικής κατεργασίας SINUMERIK 840D — Αντικατάσταση PCU:Ένα κέντρο κατεργασίας που εκτελεί ένα σύστημα CNC SINUMERIK 840D αναπτύσσει σφάλμα PCU: η οθόνη HMI αποτυγχάνει, ο πίνακας χειριστή δεν αποκρίνεται ή η PCU αποτυγχάνει να εκκινήσει. Η αντικατάσταση του 6FC5210-0DF00-1AA1 αποκαθιστά τη λειτουργικότητα του πίνακα χειριστή. Το NCU συνεχίζει να διατηρεί τη διαμόρφωση του μηχανήματος. το PCU αντικατάστασης έχει ρυθμιστεί ώστε να επανασυνδέεται στο NCU χωρίς απώλεια δεδομένων άξονα του μηχανήματος.

Αποκατάσταση HMI κέντρου στροφής SINUMERIK 810D:Ένα κέντρο στροφής με χειριστήριο SINUMERIK 810D χάνει την ικανότητα HMI λόγω βλάβης της PCU. Το 6FC5210-0DF00-1AA1 είναι μια άμεση αντικατάσταση για την ίδια παραλλαγή PCU 20, επαναφέροντας την οθόνη του χειριστή, την ικανότητα επεξεργασίας προγράμματος και την ανάδραση κατάστασης του μηχανήματος χωρίς να απαιτείται αντικατάσταση του NCU.

Διαδρομή αναβάθμισης πίνακα:Οι χειριστές μηχανών αναφέρουν υποτονική απόκριση HMI σε παλαιότερη εγκατάσταση 810D. Η αναβάθμιση του PCU 20 από μια πιο αργή παραλλαγή στο 233MHz 6FC5210-0DF00-1AA1 βελτιώνει την ανανέωση της οθόνης και την απόκριση εισόδου παραμέτρων χωρίς να τροποποιεί το CNC ή τη διαμόρφωση του άξονα του μηχανήματος.

FAQ

Ε1: Ποια είναι η διαφορά μεταξύ του PCU 20 και του PCU 50 στο σύστημα SINUMERIK 810D/840D;

Και οι δύο είναι μονάδες ελέγχου πίνακα για το SINUMERIK 810D/840D, αλλά το PCU 50 είναι μια μονάδα υψηλότερων προδιαγραφών με σημαντικά μεγαλύτερη υπολογιστική ισχύ, μεγαλύτερη μνήμη RAM και μονάδα σκληρού δίσκου ή επιλογή αποθήκευσης CompactFlash σε σύγκριση με τον αποθηκευτικό χώρο αποθήκευσης του PCU 20 που βασίζεται σε flash. Το PCU 50 (6FC5210-0DF01-0AA0 και παρόμοια) υποστηρίζει πιο προηγμένες λειτουργίες HMI και μεγαλύτερη χωρητικότητα δεδομένων. Το PCU 20 (6FC5210-0DF00-1AA1) είναι η συμπαγής παραλλαγή που βασίζεται σε φλας, κατάλληλη για τυπικές απαιτήσεις κέντρου μηχανουργικής κατεργασίας HMI χωρίς τις υψηλότερες απαιτήσεις χωρητικότητας που δικαιολογούν ένα PCU 50.

Ε2: Μπορεί το 6FC5210-0DF00-1AA1 να χρησιμοποιηθεί και με τα συστήματα SINUMERIK 810D και 840D;

Ναί. Το PCU 20 είναι συμβατό και με τα συστήματα CNC SINUMERIK 810D και 840D. Το υλικό NCU διαφέρει μεταξύ 810D και 840D (διαφορετικές μονάδες NCU), αλλά το PCU 20 συνδέεται και με τα δύο μέσω της ίδιας διεπαφής. Η διαμόρφωση λογισμικού HMI στο PCU 20 έχει ρυθμιστεί ώστε να ταιριάζει με τον τύπο του συνδεδεμένου NCU και τη διαμόρφωση του μηχανήματος.

Ε3: Το πρόγραμμα εργαλειομηχανών και τα δεδομένα παραμέτρων είναι αποθηκευμένα στο PCU 20;

Τα δεδομένα μέρους του προγράμματος και οι παράμετροι CNC κατανέμονται μεταξύ των PCU και NCU. Οι ενεργές παράμετροι CNC και η διαμόρφωση του άξονα βρίσκονται στο NCU. Τα δεδομένα επιπέδου HMI — λίστες προγραμμάτων, πίνακες δεδομένων εργαλείων που εμφανίζονται μέσω του πίνακα χειριστή και διαμόρφωση HMI — διαχειρίζονται από την PCU. Κατά την αντικατάσταση ενός PCU 20, οι παράμετροι άξονα του μηχανήματος στο NCU δεν επηρεάζονται. μόνο η ρύθμιση παραμέτρων για το HMI στο PCU πρέπει να αποκατασταθεί από το αντίγραφο ασφαλείας.

Ε4: Τι τύπος πίνακα χειριστή συνδέεται με το 6FC5210-0DF00-1AA1;

Το PCU 20 συνδέεται με τις μπροστινές μονάδες του πίνακα χειριστή SINUMERIK 810D/840D — συγκεκριμένα τις OP 010, OP 012, OP 015 ή αντίστοιχες εκδόσεις πίνακα χειριστή που ήταν σύγχρονες με τη γενιά PCU 20. Η σύνδεση μεταφέρει το σήμα οθόνης, τη διεπαφή πληκτρολογίου και την επικοινωνία USB ή MPI μεταξύ της PCU και του πίνακα χειριστή. Ο τύπος της φυσικής υποδοχής και οι προδιαγραφές καλωδίου καθορίζονται από την τεκμηρίωση υλικού SINUMERIK 810D/840D για τον συγκεκριμένο πίνακα χειριστή που είναι εγκατεστημένος στο μηχάνημα.

Ε5: Τι λογισμικό χρειάζεται για τη διαμόρφωση ή την επαναφορά του PCU 20 μετά την αντικατάσταση;

Μετά την αντικατάσταση της PCU, το λογισμικό SINUMERIK HMI και οι ρυθμίσεις παραμέτρων για τη μηχανή πρέπει να φορτωθούν στη νέα PCU. Η διαδικασία επαναφοράς χρησιμοποιεί ένα αντίγραφο ασφαλείας λογισμικού συστήματος SINUMERIK — συνήθως δημιουργείται κατά τη θέση σε λειτουργία του μηχανήματος και αποθηκεύεται στη θύρα USB του πίνακα χειριστή ή σε υπολογιστή χρησιμοποιώντας εργαλεία λογισμικού συστήματος SINUMERIK. Η συγκεκριμένη διαδικασία τεκμηριώνεται στο εγχειρίδιο θέσης σε λειτουργία SINUMERIK 810D/840D. Η χρήση επαληθευμένου αντιγράφου ασφαλείας από το αρχικό μηχάνημα είναι η πιο αξιόπιστη διαδρομή επαναφοράς.
