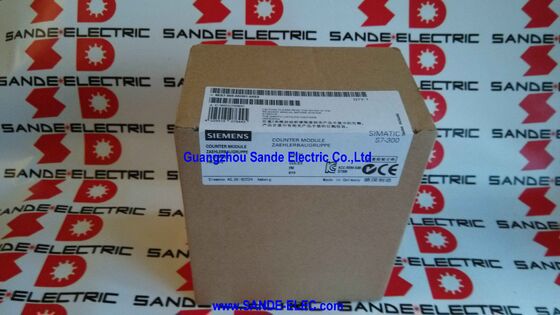

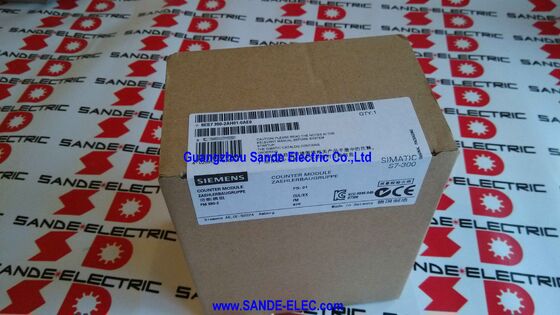

ΕΠΙΤΡΟΠΟΣ 6ES7350-2AH01-0AE0 6ES7 350-2AH01-0AE0

Siemens 6ES7350-2AH01-0AE0∙ SIMATIC S7-300 FM 350-2 Αντιμετρητής Μονάδα ∙ 8 κανάλια, 20kHz, κωδικοποιητής NAMUR / 24V, Μέτρηση / συχνότητα / ταχύτητα / περίοδος / δοσολογία, 8 DI + 8 DO, 40-Pin

Σύνοψη

ΗΔελτίο ΕΚΑΧ της 28ης Ιουλίου 2006.είναι το FM 350-2 ∙ οκτάκεντρο μετρητή και μονάδα λειτουργίας μέτρησης της Siemens για το σύστημα SIMATIC S7-300.

Όπου οι ενσωματωμένες εισόδους μετρητών υψηλής ταχύτητας των συμπαγών CPU S7-300 προσφέρουν δύο κανάλια στα 10kHz, το FM 350-2 αυξάνει την ικανότητα σε οκτώ ανεξάρτητα κανάλια στα 20kHz,κάθε μία ικανή να λειτουργεί στον δικό της ανεξάρτητα επιλεγμένο τρόπο, η οποία διαμορφώνει ανεξάρτητα τις δικές της λειτουργίες πύλης και τις εργασίες εξόδου.

Για μηχανές που χρειάζονται παρακολούθηση πολλαπλών κωδικοποιητών, καταμέτρηση προϊόντων σε πολλαπλά σημεία μέτρησης ή μέτρηση ταχύτητας σε πολλούς άξονες μηχανής ταυτόχρονα,το FM 350-2 αντικαθιστά αυτό που διαφορετικά θα απαιτούσε μια συλλογή από ξεχωριστό έξυπνο υπολογιστικό υλικό.

Τα οκτώ κανάλια λειτουργούν εξ ολοκλήρου στον δικό τους επεξεργαστή του FM 350-2 ̇ ανεξάρτητα από τον κύκλο σάρωσης του CPU S7-300.Κανένας κύκλος σάρωσης PLC που τρέχει στα 10ms δεν θα μπορούσε να συλλάβει αξιόπιστα κάθε παλμό σε αυτόν τον ρυθμό χρησιμοποιώντας κανονική ψηφιακή επεξεργασία εισόδου.

Οι υπολογιστές του FM 350-2 παρακολουθούν κάθε παλμό ανεξάρτητα από το τρέχον φόρτο εργασίας της CPU, και η μετρούμενη τιμή, η μέτρηση συχνότητας,ή υπολογισμένη ταχύτητα είναι διαθέσιμη στη μνήμη αποθήκευσης της μονάδας για την CPU να διαβάσει στην επόμενη σάρωση ς ακριβής μέχρι τον τελευταίο παλμό.

Οι πέντε λειτουργικές λειτουργίες: ̇ μέτρηση, μέτρηση συχνότητας, μέτρηση ταχύτητας, μέτρηση διάρκειας περιόδου και δοσολογία ̇ καθιστούν το FM 350-2 μια πολλαπλή μηχανή μέτρησης εντός του ράφου S7-300.

Η λειτουργία κάθε καναλιού ρυθμίζεται ανεξάρτητα, έτσι ώστε ένα μόνο FM 350-2 να μπορεί ταυτόχρονα να τρέξει ένα κανάλι ως μετρητή μήκους για μια μεταγωγική ζώνη, ένα άλλο ως μετρητή συχνότητας για έναν αισθητήρα ροής,και δύο ακόμη ως ανιχνευτές ταχύτητας για διαφορετικούς άξονες μηχανής, όλα από την ίδια μονάδα.

Βασικές προδιαγραφές

Εξηγούνται πέντε τρόποι λειτουργίας

ΜετρώνταςΟ μετρητής συσσωρεύει παλμούς από την είσοδο του κωδικοποιητή, αυξάνοντας ή μειώνοντας την τιμή του μετρητή 32 bit σε κάθε άκρο παλμού.Ελέγχος εισόδων πύλης (εξωτερικά σήματα ή εντολές λογισμικού) όταν η μέτρηση είναι ενεργή.

Στο τέλος ενός διαστήματος μέτρησης ή όταν επιτυγχάνεται μια προκαθορισμένη τιμή, η ρυθμισμένη έξοδος ενεργοποιείται ενεργοποιώντας μια πύλη, ένα ρελέ ή έναν συναγερμό στο μηχάνημα.Οι παραλλαγές περιοδικής καταμέτρησης καλύπτουν διαφορετικές ανάγκες εφαρμογής..

Μέτρηση συχνότηταςμετρά παλμούς σε καθορισμένο χρόνο πύλης και αναφέρει τη συχνότητα σε Hertz. ο χρόνος πύλης είναι ρυθμιζόμενος ∙ οι μεγαλύτεροι χρόνοι πύλης δίνουν καλύτερη ακρίβεια σε χαμηλές συχνότητες,Οι μικρότεροι χρόνοι πύλης δίνουν ταχύτερη ανταπόκριση σε υψηλές συχνότητες.

Ένας αισθητήρας ροής που παράγει 100 παλμούς ανά λίτρο με ρυθμό ροής 5 λίτρων ανά λεπτό παράγει 500 παλμούς ανά λεπτό (8,33 Hz).το FM 350-2 μετρά αυτό και παρέχει την τιμή συχνότητας για τον υπολογισμό του ρυθμού ροής στο πρόγραμμα CPU.

Μέτρηση ταχύτηταςεπεκτείνει τη μέτρηση συχνότητας με τη μετατροπή της συχνότητας παλμού σε τιμή ταχύτητας χρησιμοποιώντας τη διαμόρφωση της ανάλυσης κωδικοποιητή (παλμοί ανά στροφή).Η CPU διαβάζει το μητρώο ταχύτητας στο μπουφέρ δεδομένων του FM 350-2 και έχει μια άμεση τιμή RPM ή περιφερειακής ταχύτητας για εμφάνιση, καταγραφής ή κλειστού κυκλώματος ελέγχου.

Μέτρηση της διάρκειας περιόδουμετρά το χρόνο μεταξύ διαδοχικών παλμών κωδικοποιητή, παρέχοντας μέτρηση αντίστροφης συχνότητας που είναι ακριβέστερη σε χαμηλές ταχύτητες από την άμεση μέτρηση συχνότητας.

Σε πολύ χαμηλές ταχύτητες, όπου μια πύλη μέτρησης ενός δευτερολέπτου μπορεί να συλλάβει μόνο λίγους παλμούς και έτσι να δώσει κακή ανάλυση συχνότητας, η μέτρηση της περιόδου μεταξύ των παλμών δίνει πολύ μεγαλύτερη ακρίβεια.

Τρόπος δοσολογίαςΗ μονάδα μετρά τους παλμούς από ένα μετρητή ροής, μεταδίδει το συσσωρευμένο σύνολο,και ενεργοποιεί μια έξοδο όταν επιτυγχάνεται μια προγραμματισμένη συνολική μέτρηση (η "δοσολογία").

Η έξοδος ελέγχει απευθείας την βαλβίδα διανομής, το ηλεκτροσόκ ή την αντλία ̇ χωρίς διαδρομή μέσω του κύκλου σάρωσης PLC.

Αυτή η απευθείας δοσολογία αποφεύγει την καθυστέρηση ανάγνωσης του μετρήματος στο πρόγραμμα PLC και την καταγραφή της εξόδου στην επόμενη σάρωση,η οποία είναι κρίσιμη σε εφαρμογές δοσολογίας υψηλής ταχύτητας όπου λίγα χιλιοστά του δευτερολέπτου καθυστέρησης αντιπροσωπεύουν σημαντικό σφάλμα όγκου.

Διασύνδεση NAMUR ∆ιαρκής σύνδεση αισθητήρα ασφάλειας

Η διεπαφή εισόδου του FM 350-2 αποδέχεται αισθητήρες NAMUR, μια διεπαφή δύο καλωδίων που ορίζεται στην IEC 60947-5-6, που χρησιμοποιείται ευρέως για αισθητήρες εγγύτητας σε εγκαταστάσεις επικίνδυνων περιοχών.

Οι αισθητήρες NAMUR τροφοδοτούνται από τη συσκευή πεδίου (όχι από τον ίδιο τον αισθητήρα) και ποικίλλουν την τρέχουσα κατανάλωση τους για να αντιπροσωπεύουν τις δύο λογικές καταστάσεις:περίπου 1mA για την ανενεργή κατάσταση και περίπου 8mA για την ενεργή κατάσταση.

Η διεπαφή NAMUR στο FM 350-2 αξιολογεί αυτή την τρέχουσα διακύμανση, allowing connection of sensors installed in Zone 1 or Zone 2 hazardous areas when used with appropriate NAMUR-compatible intrinsic safety barriers (Zener barriers or galvanic isolators) between the sensor and the module.

Αυτό καθιστά το FM 350-2 κατάλληλο για μέτρηση και μέτρηση ταχύτητας σε εγκαταστάσεις χημικών διεργασιών και διυλιστήρια όπου τα περιστρεφόμενα μηχανήματα σε επικίνδυνες περιοχές απαιτούν παρακολούθηση της ταχύτητας.

Οι πρότυποι διακόπτες και κωδικοποιητές εγγύτητας 24V DC μπορούν επίσης να συνδεθούν με τις εισόδους του FM 350-2,που λειτουργεί σε λειτουργία κωδικοποιητή 24V που δέχεται τυπικά ψηφιακά σήματα τύπου PNP αντί για σήματα ρεύματος NAMUR.

Επεξεργαστικό υλικό διακοπές εξόδων Δικαίωμα άμεσου ελέγχου μηχανής

Οι οκτώ ψηφιακές εξόδους του FM 350-2 λειτουργούν σε συχνότητα εναλλαγής έως 500 Hz και μπορούν να ενεργοποιηθούν με βάση τον μετρητή που φτάνει σε προγραμματισμένη τιμή σύγκρισης, χωρίς παρέμβαση της CPU.Αυτή η δυνατότητα εξόδου διακοπής υλικού είναι το κλειδί για τη δοσολογία και τις λειτουργίες σύγκρισης που ενεργοποιούνται όπου έχει σημασία ο χρόνος κύκλου.

Σε μια διαμόρφωση σύγκρισης, η CPU γράφει μια τιμή μέτρησης στόχου στο μητρώο σύγκρισης του FM 350-2 μέσω επικοινωνίας K-Bus.

Καθώς ο μετρητής συσσωρεύει παλμούς, το FM 350-2 συγκρίνει εσωτερικά το συνολικό με το στόχο.το FM 350-2 ενεργοποιεί απευθείας την αντίστοιχη έξοδο χωρίς τη συμμετοχή του κύκλου σάρωσης PLC.

Ο χρόνος αντίδρασης εξόδου καθορίζεται από το υλικό: συνήθως στο εύρος των μικροδευτερολέπτων για τη λογική σύγκρισης και τον οδηγό εξόδου,Αντί του χρόνου κύκλου σάρωσης του PLC που θα ίσχυε αν η CPU έπρεπε να διαβάσει την μέτρηση, να το συγκρίνετε στο πρόγραμμα, και να γράψετε την έξοδο σε μια επόμενη σάρωση.

Γενικές ερωτήσεις

Ερώτηση 1: Η FM 350-2 απαιτεί συγκεκριμένο εμπρόσθιο σύνδεσμο ή καλώδιο κωδικοποίησης ή είναι αυτά τα τυπικά αξεσουάρ S7-300;

Το FM 350-2 χρησιμοποιεί τον τυποποιημένο εμπρόσθιο συνδετήρα S7-300 40 πόλων (6ES7392-1AM00-0AA0 για τις επαφές βίδες,ή 6ES7392-1BM01-0AA0 για τις επαφές ελαστικών) η ίδια σύνδεση που χρησιμοποιείται από άλλες μονάδες σήματος S7-300 40 πόλωνΗ παραγγελία γίνεται ξεχωριστά και δεν περιλαμβάνεται στην ενότητα.

Για την καλωδίωση του κωδικοποιητή, είναι κατάλληλο ένα τυποποιημένο καλώδιο περιστρεφόμενου ζευγαριού με θωράκιση· δεν απαιτείται κανένα ιδιοκτησιακό καλώδιο ή εξειδικευμένος σύνδεσμος κωδικοποιητή.

Η καλωδίωση συνδέεται με τα τερματικά των εμπρόσθιων συνδετήρων 40 πόλων σύμφωνα με τον πίνακα ανάθεσης τερματικών του FM 350-2 στην τεκμηρίωση διαμόρφωσης.

Ε2: Μπορεί το FM 350-2 να τοποθετηθεί σε ράφι επέκτασης S7-300 συνδεδεμένο μέσω IM 361, ή πρέπει να τοποθετηθεί στο κεντρικό ράφι;

Το FM 350-2 είναι μια λειτουργία μονάδας (FM) που επικοινωνεί με τον CPU μέσω του K-Bus.

Ως εκ τούτου, το FM 350-2 μπορεί να εγκατασταθεί σε ράφους επέκτασης που συνδέονται με ενότητες διεπαφής IM 361 (υπάρχει K-Bus), αλλά δεν μπορεί να λειτουργήσει σωστά σε ράφους επέκτασης που συνδέονται μέσω IM 365 (χωρίς K-Bus).

Αυτός είναι ένας από τους ειδικούς περιορισμούς εφαρμογής που καθορίζουν εάν το ζεύγος IM 365 ή IM 360/361 είναι κατάλληλο για μια δεδομένη διαμόρφωση S7-300 πολλαπλών ράκων.

Ε3: Ποιο λογισμικό διαμόρφωσης περιλαμβάνεται με το FM 350-2 και είναι συμβατό με το TIA Portal;

Το 6ES7350-2AH01-0AE0 περιλαμβάνει ένα πακέτο διαμόρφωσης σε CD-ROM ∙ είναι η βιβλιοθήκη μπλοκ λειτουργιών STEP 7 και το εργαλείο διαμόρφωσης που είναι ειδικό για το FM 350-2, που χρησιμοποιείται με το STEP 7 Classic (v5.x).

TIA Portal support for the FM 350-2 is available through STEP 7 in TIA Portal (when using TIA Portal together with the STEP 7 Professional package) or through the FM 350-2's TIA Portal configuration tool available from Siemens Industry Online Support.

Για τα συστήματα που έχουν ήδη κατασκευαστεί στο STEP 7 Classic, το συνοδευτικό CD-ROM παρέχει όλα τα απαραίτητα εργαλεία διαμόρφωσης.το κατάλληλο πακέτο συμβατό με την Πύλη TIA θα πρέπει να επαληθεύεται και να προέρχεται από τη Siemens.

Ε4: Μπορούν τα κανάλια του FM 350-2 να χρησιμοποιούνται ταυτόχρονα σε διαφορετικές λειτουργικές συνθήκες;

Κάθε ένα από τα οκτώ κανάλια είναι ανεξάρτητα ρυθμιζόμενο.τα κανάλια 1·4 σε κατάσταση συνεχούς καταμέτρησης για την παρακολούθηση της ποσότητας παραγωγής, τα κανάλια 5·6 στη λειτουργία μέτρησης ταχύτητας για την παρακολούθηση των ταχυτήτων του κινητήρα και τα κανάλια 7·8 στη λειτουργία δοσολογίας για τον έλεγχο της χορήγησης.

Η διαμόρφωση ρυθμίζεται κατά την έναρξη λειτουργίας μέσω του εργαλείου διαμόρφωσης και κατεβάζεται στη μονάδα.

Το πρόγραμμα της CPU διαβάζει δεδομένα από κάθε κανάλι ανεξάρτητα, αποκτώντας πρόσβαση στις κατάλληλες δομές μπλοκ δεδομένων για τον τρόπο λειτουργίας κάθε καναλιού.

Ε5: Τι συμβαίνει με τις τιμές του μετρητή του FM 350-2 εάν ο CPU S7-300 μεταβεί σε λειτουργία STOP;

Όταν ο CPU S7-300 μεταβαίνει σε STOP, το υλικό του μετρητή του FM 350-2 συνεχίζει να λειτουργεί ∙ οι μετρητές συνεχίζουν να λειτουργούν, συσσωρεύοντας παλμούς από συνδεδεμένους κωδικοποιητές.

Η επικοινωνία του CPU με το FM 350-2 μέσω του K-Bus σταματά στη λειτουργία STOP, έτσι ώστε ο CPU να μην μπορεί να διαβάσει ενημερωμένες τιμές μετρητών ή να γράψει νέα σημεία καθορισμού κατά τη διάρκεια της περιόδου STOP.

Ωστόσο, ο ίδιος ο FM 350-2 και οι μετρητές υλικού του παραμένουν ενεργοί και ενεργοί.που αντικατοπτρίζουν τις μετρήσεις που συσσωρεύτηκαν κατά τη διάρκεια του διαστήματος STOP.

Αυτή η συμπεριφορά είναι σημαντική για εφαρμογές δοσολογίας και καταμέτρησης, όπου το υλικό μπορεί να συνεχίσει να κινείται μέσω της μηχανής κατά τη διάρκεια μιας σύντομης STOP CPU, τα δεδομένα καταμέτρησης δεν χάνουν.
